Описание

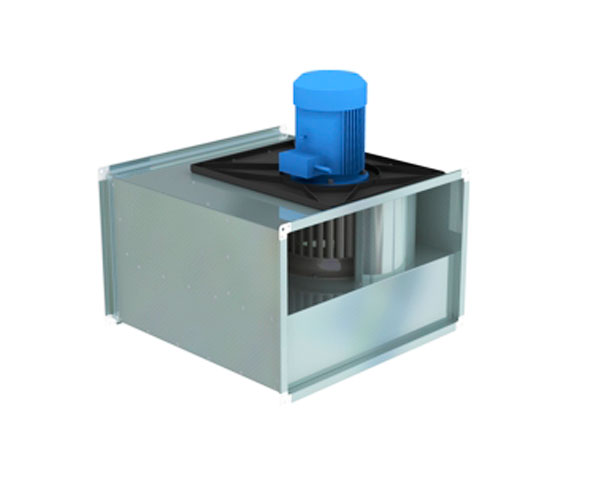

Вентилятор ВРПВ-НК прямоугольный с вперед загнутыми лопатками, предназначены для применения в системах вентиляции, воздушного отопления и системах приточной противодымной вентиляции. Могут монтироваться непосредственно в воздуховоды в любом положении (горизонтально, вертикально, наклонно).
Варианты исполнения
Производителем предлагаются следующие варианты оборудования:
ВРПВ-НК ВЗ – Вентилятор радиальный прямоугольный взрывозащищенный с вперед загнутыми лопатками кухонный.
Габаритные и присоединительные размеры
Обозначения:
| ВРПВ | Н | К | 3,15 | 4 | 3 |
| 1 | 2 | 3 | 4 | 5 | 6 |
- Тип вентилятора
- Электродвигатель вне канала
- Модификация кухонный
- Диаметр рабочего колеса в дм
- Число полюсов электродвигателя
- Количество фаз электрической сети
| Тип вентилятора | Размеры, мм | Масса, кг | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | A1 | B1 | A2 | B2 | H | L | ||
| ВРПВ-НК-2-4-3/1 | 500 | 250 | 520 | 279 | 540 | 290 | 495 | 550 | 18,4 |
| ВРПВ-НК-2,25-4-3/1 | 500 | 320 | 520 | 320 | 540 | 340 | 570 | 600 | 20,7 |
| ВРПВ-НК-2,5-4-3 | 600 | 300 | 620 | 320 | 640 | 340 | 590 | 680 | 37 |
| ВРПВ-НК-2,8-4-3 | 600 | 350 | 620 | 370 | 640 | 390 | 650 | 720 | 56,8 |
| ВРПВ-НК-3,15-4-3 | 700 | 400 | 720 | 420 | 740 | 440 | 780 | 780 | 64 |
| ВРПВ-НК-3,55-4-3 | 800 | 500 | 830 | 530 | 860 | 560 | 900 | 900 | 90,5 |
| ВРПВ-НК-3,55-6-3 | 800 | 500 | 830 | 530 | 860 | 560 | 900 | 900 | 72 |
| ВРПВ-НК-4-4-3 | 900 | 500 | 930 | 530 | 960 | 560 | 980 | 1035 | 131 |
| ВРПВ-НК-4-6-3 | 900 | 500 | 930 | 530 | 960 | 560 | 920 | 1035 | 102 |
