Описание

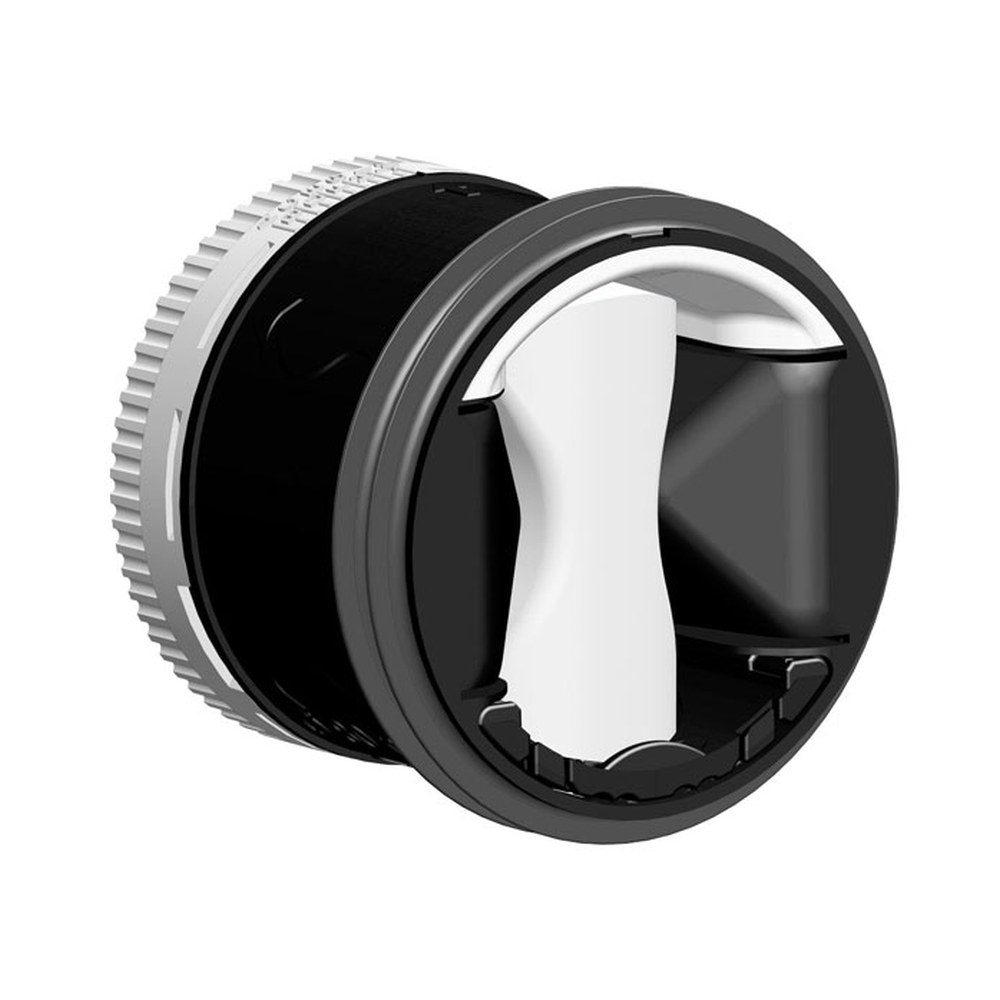

Клапан постоянного расхода воздуха AIRFIX предназначен для установки в системах вентиляции и кондиционирования, когда необходимо обеспечить постоянный расход воздуха на отдельных участках системы вне зависимости от изменения её рабочих параметров. Клапан монтируются внутри воздуховодов круглого сечения и обеспечивают поддержание постоянного расхода воздуха в широком диапазоне давлений от 50 до 250 Па и от 150 до 650 Па. Принцип действия клапана основан на изменении его аэродинамического сопротивления при изменении давления в вентиляционной системе: чувствительный элемент (мембрана), увеличивая или уменьшая площадь проходного сечения, компенсирует изменившееся давление в системе и, таким образом, обеспечивает постоянство расхода. Этот принцип гарантирует постоянный расход воздуха вне зависимости от изменений давления в сети. Клапан AIRFIX имеет самый большой диапазон регулировок расхода воздуха. При этом шаг настроек расхода воздуха минимален и составляет 5 куб.м. Клапан AIRFIX работает везде и в любом положении. Клапан использует естественные физические принципы без участия электроники, и не требуют сложного обслуживания и подключения к электросети.
Преимущества клапана AIRFIX
При производстве клапанов AIRFIX используется уникальная технология – регулируемая эластичная мембрана.
Данная технология обеспечивает:
- Без электричества! Не требуется использование электрокабелей и дорогостоющих систем контроля.
- Низкий уровень шума (нет стука или другого звука из-за смены давления).
- Регулирующая способность не изменяется при засорении.
- Возможность установки в любом положении.
- Исключается возможность неправильной установки.
- Нет необходимости в инструментах при монтаже и настройке расхода воздуха.
- Широкий выбор диаметров и диапазонов расхода воздуха.
- Продукт высокого качества. Клапан AIRFIX разработан и произведен во Франции.
- Клапаны AIRFIX существенно снижают расходы на наладку и ввод в эксплуатацию систем вентиляции и кондиционирования на объекте.
Задачей клапана AIRFIX является постоянный контроль расхода воздуха в системе вентиляции.
Клапан AIRFIX может быть легко установлен в круглых воздуховодах, чтобы контролировать точный и постоянный расход воздуха с большим диапазоном диффенциального давления.

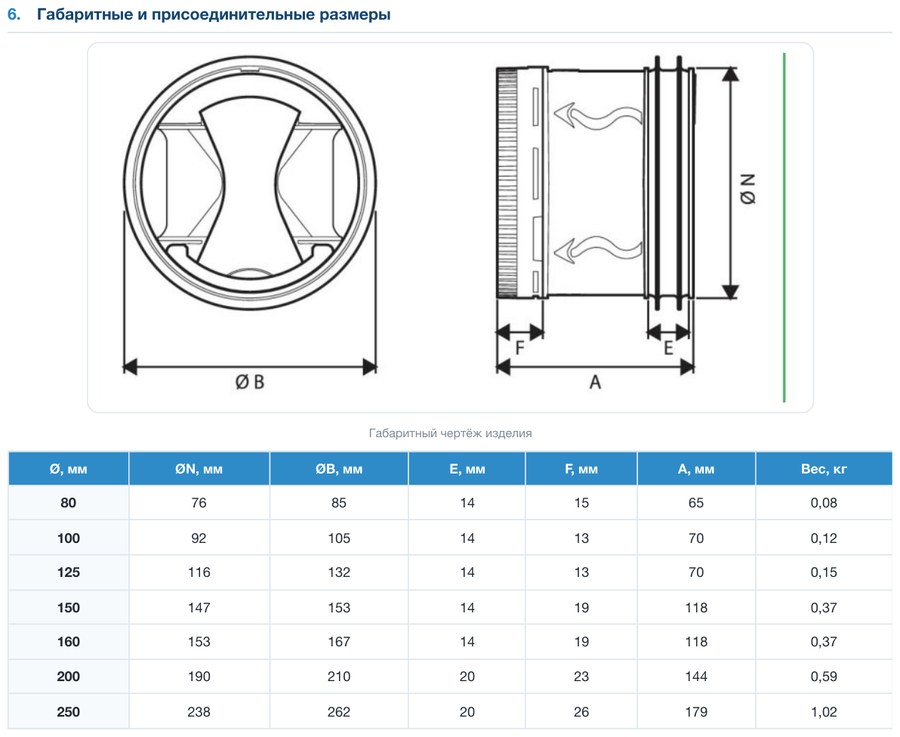

Основные выпускаемые типоразмеры, мм
Технические характеристики
Клапан AIRFIX применяется в зданиях, в которых инвесторы или проектировщики хотят получить точный расход воздуха в каждом помещении объекта и не зависеть от возможных оши- бок со стороны подрядчиков (наладчиков систем вентиляции).
- Используют в приточных и вытяжных системах.

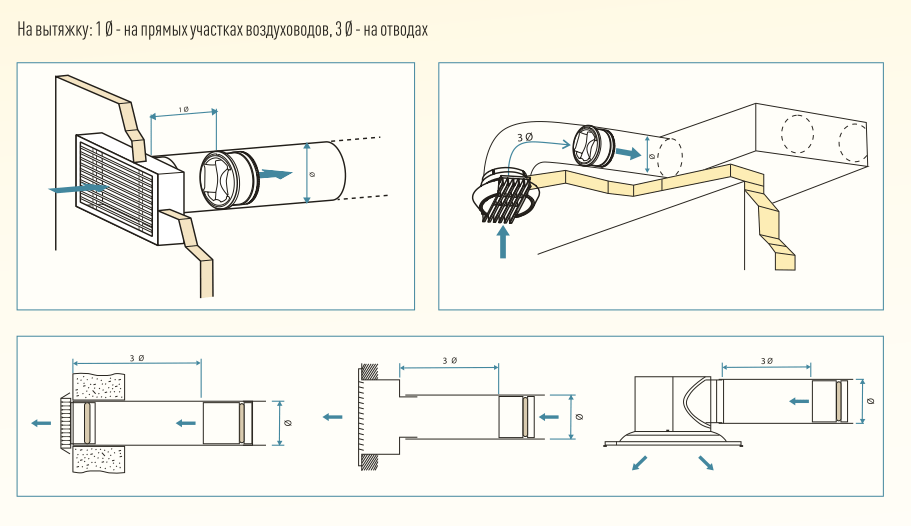

- Устанавливается в любом положении.

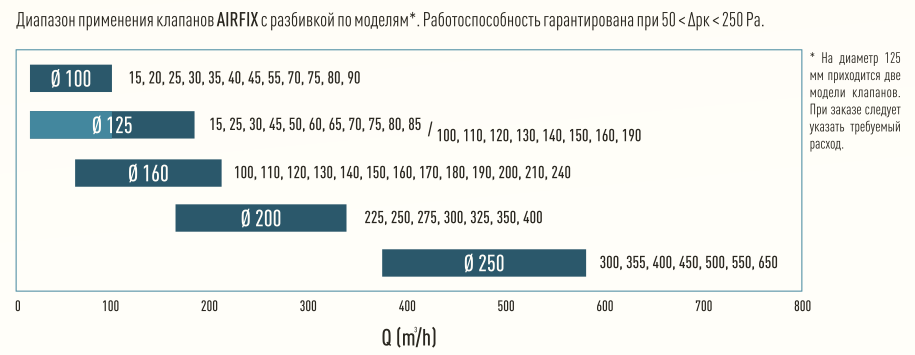

- Точность расхода воздуха:
+/- 5 m³/h для номинального потока ≤ 50 m³/h
+/- 10% для номинального потока > 50 m³/h - Диапазон дифференциального давления: от 50 до 250 Pa и от
150 до 650 Pa. - Диапазон температуры: от -10°до 60°С.
- Размер соответствует DIN EN 1506.
