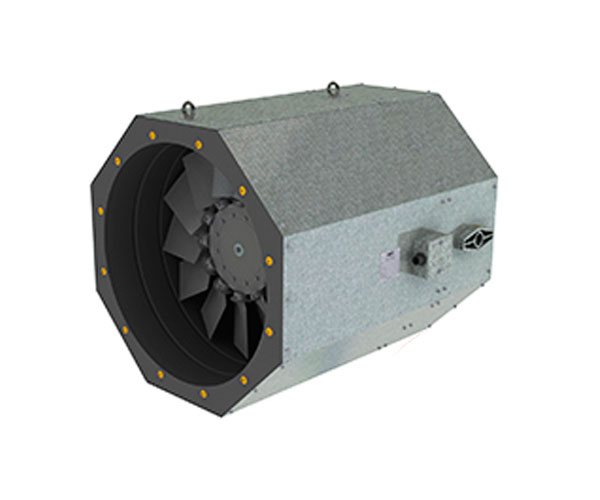

Осевой вентилятор дымоудаления ВИОС-190 ДУ

Описание

Осевой вентилятор дымоудаления ВИОС-190 ДУ предназначен для выведения больших объемов воздуха, поэтому является неотъемной частью пожарной системы вентиляции. Его корпус изготовлен из оцинкованной стали, а рабочее колесо выплавлено из алюминиевого сплава. Благодаря такому составу, он совершенно не поддается коррозии, а также имеет высокий уровень прочности. Асинхронный двигатель защищен специальным кожухом, который препятствует проникновению внешних факторов, способных вызвать его поломку. Модель изготовлена согласно всем государственным стандартам, и может быть выполнена по назначению Н, К1. Вентилятор состоит из:

• цилиндрического корпуса обшитого фальш-панелями из оцинкованной стали;
• рабочего колеса из алюминиевого сплава;
• асинхронного двигателя в защитном кожухе.

Такая структура вентилятора имеет высокую эффективность, в сравнении с другими типами подобных устройств. Взрывозащищенный осевой вентилятор способен выдерживать высокие температуры, поэтому продолжает свою работу даже в самых критических условиях. Увеличенное количество лопастей, а также их компактное расположение, позволяет мгновенно зачерпывать потоки дыма, и выводить их в дальнейшие участки вентиляционной системы, а мощный электродвигатель дополняет общую картину высокой производительности. Данная модель взрывозащищенного осевого вентилятора широко используется во всех промышленных сферах, связанных с повышенной категорией риска. Диаметр вентилятора составляет 50 дм, что является наиболее подходящим вариантом в данном направлении. ВИОС-190 ДУ прошел множество испытаний, на которых доказал свою высокую эффективность. Устройство имеет несколько типов крепления, а также обладает установленными опорами. С его помощью можно создать качественную аварийную вентиляцию, которая прослужит долгие годы. Взрывозащищенный осевой вентилятор ВИОС-190 ДУ оснащен дополнительными фальш-панелями, расположенными вокруг корпуса, которые также повышают его прочность. В сравнении с другими моделями подобного направления, данный вентилятор обладает превосходными характеристиками, а также хорошим сочетанием цены и качества. Вентилятор можно быстро установить, благодаря удобному расположению крепежей. Данная модель изготовлена в соответствии со всеми современными требованиями, поэтому обладает наиболее оптимальными показателями в категории взрывозащищенного оборудования. Взрывозащищенный осевой вентилятор позволяет наладить работу системы дымоудаления на предприятиях любого типа.

Габаритные и присоединительные размеры

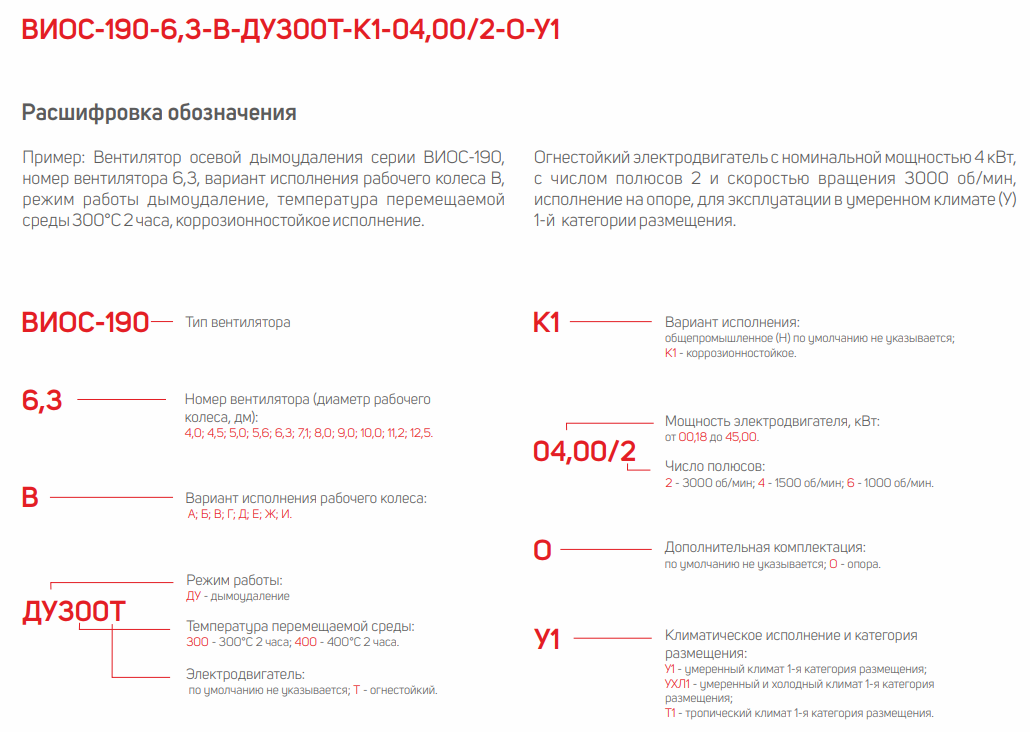

Обозначения:

1. Тип вентилятора
2. Номер вентилятора (диаметр рабочего колеса в дм)
3. Назначение (ДУ - дымоудаление)
4. Вариант исполнения
5. Количество полюсов электродвигателя
6. Вариант исполнения (О - на опорах)
7. Максимальная температура перемещаемой среды, (300 или 400)



Тип вентилятора	Размеры, мм
	D	D1	d1	A	A1	B	B1	h	H	n
ВИОС-190-ДУ-4	400	430	М10	444	504	380	440	325	502	8
ВИОС-190-ДУ-4.5	450	480	М10	494	554	450	510	355	557	8
ВИОС-190-ДУ-5	500	530	М10	544	604	450	510	390	622	12
ВИОС-190-ДУ-5,6	560	590	М10	606	666	565	625	430	713	12
ВИОС-190-ДУ-6,3	630	660	М10	676	736	565	625	475	793	12
ВИОС-190-ДУ-7,1	710	740	М10	756	816	755	815	532	883	16
ВИОС-190-ДУ-8	800	830	М10	846	906	755	815	582	973	16
ВИОС-190-ДУ-9	900	940	М10	946	1006	755	815	658	1078	16
ВИОС-190-ДУ-10	1000	1040	М10	1046	1106	755	815	722	1198	16
ВИОС-190-ДУ-11,2	1120	1160	М12	1166	1226	890	950	798	1333	20
ВИОС-190-ДУ-12,5	1250	1290	М12	1296	1356	890	950	898	1478	20
