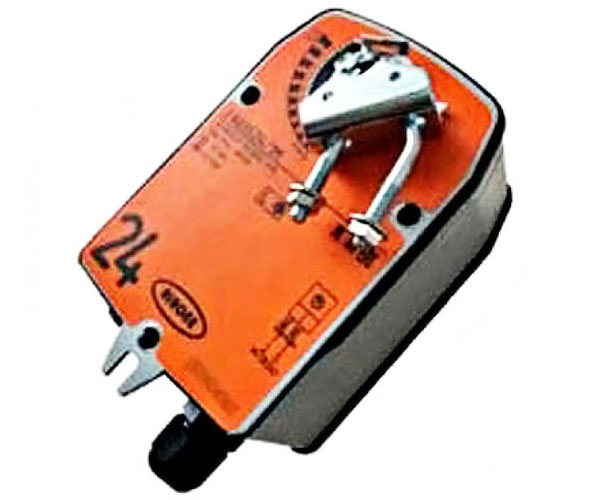

Электропривод AIRONE VA03S24S с пружинным возвратом

Электроприводы обеспечивают высокий крутящий момент при малых габаритах, применяются для управлениями воздушными заслонками в системах ОВиК.

Спецпредложение

Для получения скидки, заполните контактную форму

Описание

Электроприводы AIRONE VA03S24S на 24В и крутящим моментом двигателя и пружины в 3Нм предназначены для управления противопожарными нормально-открытыми (НО) клапанами и нормально-закрытыми (НЗ) клапанами систем вентиляции.

Привод VA03S24S имеет пружинный возврат, управление заслонкой осуществляется с помощью электродвигателя и возвратной пружины. Максимальный размер заслонки клапана до 0.6м² (площадь заслонки указана ориентировочно, для правильного выбора электропривода используйте информацию от производителя клапана, включая размеры заслонки, исполнение заслонки, наличие уплотнителей, информацию по расходу воздуха и прочие важные условия).

Электроприводы защищены от перегрузки, не требуют конечных выключателей, у них автоматическое отключение при достижении заданной точки или механического ограничителя и одновременно поддерживается возможность управления.

Простая установка привода на управляемый элемент происходит непосредственно на вал заслонки при помощи многоцелевого адаптера, который не только предназначен для присоединения различных штоков (валов), но также может быть использован как индикатор положения и как ограничитель угла вращения.

Особенности VA03S24S

  • Крутящий момент – 3 Нм
  • Номинальное напряжение – 24 В
  • Управление – 2-x позиционное
  • Винтовое клеммное соединение
  • Возможность выбрать угол поворота
  • Вспомогательные переключатели: 1SPDT
  • Вес: 1,8 кг

Технические характеристики

Модель VA03S24S
Крутящий момент 3 Нм
Время срабатывания
возвратн. пружина
25…35 с
<12 c
Управление 2-x позиционное
Механическое подключение круг. шток 10…16 мм / кв. шток 7…11 мм
Площадь заслонки 0.6 м²
Напряжение AC/DC 24 В±10%
Частота 50/60 Гц
Мощность
– во время вращения
– в состоянии покоя
– расчетная
7.2 Вт
1.3 Вт
10.0 ВА
Подсоединенный кабель 1 м
Вспомогательные переключатели номинальности 3 (1.5) A, АС 230 В
Класс защиты III
Угол поворота 90°(95°механич)
Температура отключения >72 °C
Жизненный цикл 60000 вращений
Уровень шума 45 дБ(А)
Защита IP54
Температура окружающей среды -20°…+50°C
Температура хранения -30°…+60°C
Влажность окружающей среды 5…95% RH
Сертификация CE и ISO

Важно!
– Площадь заслонки указана ориентировочно. Для правильного выбора электропривода нужно учитывать данные производителя заслонки (размеры, исполнение), влияния воздушного потока, условия монтажа.
– PDT (Single-Pole Double-Throw) – однополюсная группа переключающих контактов.
