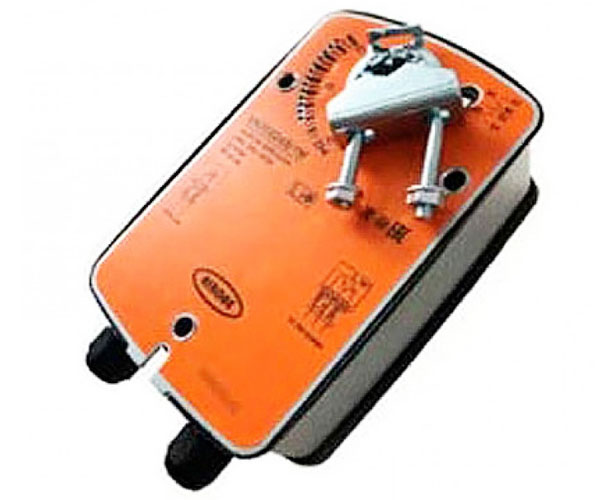

Электропривод AIRONE VA05S24S с пружинным возвратом с 1-м доп. переключателем
Электроприводы обеспечивают высокий крутящий момент при малых габаритах, применяются для управлениями воздушными заслонками в системах ОВиК.
Нужен монтаж?
Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Есть вопрос?
Оставьте свои данные, и мы свяжемся с Вами в указанное время
Описание
Детали
Описание
Электроприводы AIRONE VA05S24S на 24В и крутящим моментом двигателя и пружины в 5Нм предназначены для управления противопожарными нормально-открытыми (НО) клапанами и нормально-закрытыми (НЗ) клапанами систем вентиляции. Привод VA05S24S имеет пружинный возврат, управление заслонкой осуществляется с помощью электродвигателя и возвратной пружины. Максимальный размер заслонки клапана до 1.0м² (площадь заслонки указана ориентировочно, для правильного выбора электропривода используйте информацию от производителя клапана, включая размеры заслонки, исполнение заслонки, наличие уплотнителей, информацию по расходу воздуха и прочие важные условия). Электроприводы защищены от перегрузки, не требуют конечных выключателей, у них автоматическое отключение при достижении заданной точки или механического ограничителя и одновременно поддерживается возможность управления. Простая установка привода на управляемый элемент происходит непосредственно на вал заслонки при помощи многоцелевого адаптера, который не только предназначен для присоединения различных штоков (валов), но также может быть использован как индикатор положения и как ограничитель угла вращения.Особенности VA05S24S
- Крутящий момент - 5 Нм
- Номинальное напряжение - 24 В
- Управление: 2-x позиционное (открыто/закрыто)
- Винтовое клеммное соединение
- Возможность выбрать угол поворота
- Вспомогательные переключатели: 1 SPDT
- Вес: 1,8 кг
Технические характеристики
| Модель | VA05S24S |
| Крутящий момент | 5 Нм |
| Площадь заслонки | 1.0 м² |
| Механическое подключение | круг. шток 10...16 мм / кв. шток 7...11 мм |
| Напряжение | AC/DC 24 В ± 10% |
| Частота | 50/60 Гц |
| Управление | 2-x позиционное |
| Мощность - во время вращения - в состоянии покоя - расчетная | 7.2 Вт 2.5 Вт 10.0 ВА |
| Подсоединенный кабель | 1 м |
| Вспомогательные переключатели номинальности | 3 (1.5) A, АС 250 В |
| Класс защиты | II |
| Угол поворота | 90°(95°механич) |
| Срок службы | 60 000 вращений |
| Уровень звука | < 45 дБ(А) |
| Защита | IP54 |
| Температура окружающей среды | -20°...+50°C |
| Температура хранения | -30°...+60°C |
| Влажность окружающей среды | 5...95% RH без конденсации |
| Сертификация | CE и ISO |
| Производитель | AIRONE |
| Наличие возвратной пружины | Да |
| Наименование привода | VA |
| Назначение | Для воздушных клапанов |
| Термодатчик | Нет |
| Крутящий момент | 5 |
| Напряжение | AC/DC 24В |
