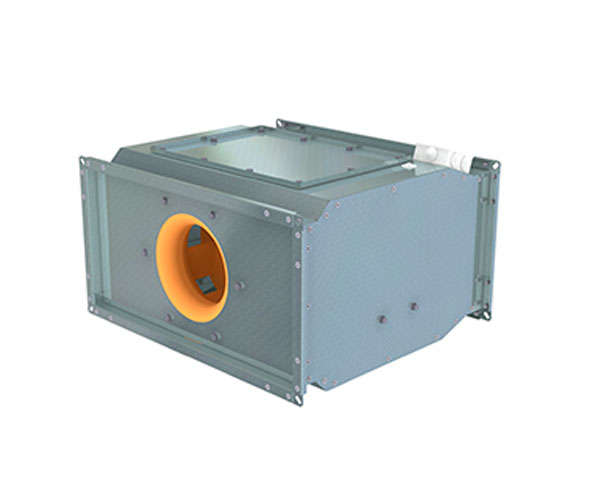

Вентилятор радиальный канальный КРАВ-П

Вентилятор радиальный канальный КРАВ-П
Вентилятор радиальный канальный КРАВ-П
Канальный радиальный вентилятор в прямоугольном корпусе предназначен для применения в системах вентиляции, воздушного отпления и системах приточной противодымной вентиляции.

Паспорт изделия ОПЛАТА ДОСТАВКА

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Описание

Описание

Вентиляторы КРАВ-П применяются в системах общеобменной вентиляции, воздушного отпления и системах приточной противодымной вентиляции. Могут монтироваться непосредственно в воздуховоды в любом положении (горизонтально, вертикально, наклонно). Исполнение по назначению Н, К1, ВЗ и ВЗ К1. Вентилятор состоитиз:<>
  • изолированного корпуса из оцинкованной стали;
  • сварного рабочего колеса;
  • асинхронного двигателя.

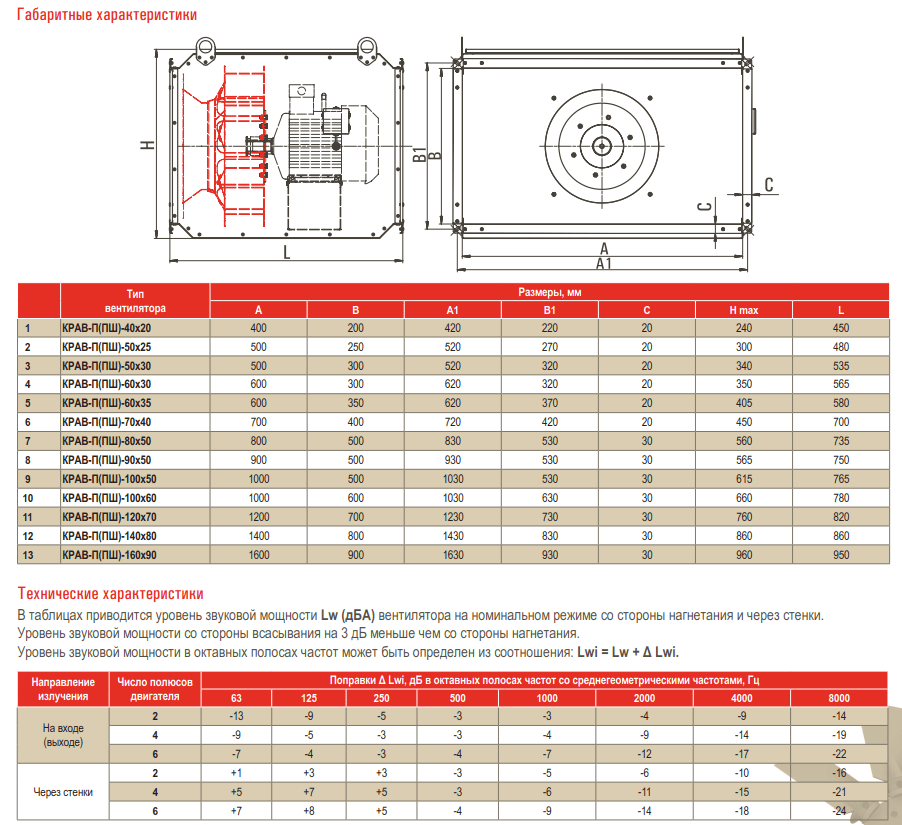

Габаритные и присоединительные размеры

Обозначения:
КРАВ П 63х30 Б 4 3
1 2 3 4 5 6
  1. Тип вентилятора
  2. Тип корпуса (квадратный шумоглушеный)
  3. Размер сечения канала в см
  4. Модификация производительности (А, Б, В, Г)
  5. Количество полюсов электродвигателя
  6. Количество фаз электрической сети (3 или 1)*
* - однофазные электродвигатели могут устанавливаться взамен 3-х фазных при мощности 5,5 кВт и ниже.
Тип вентилятора Размеры, мм
A B A1 B1 C H L
1 КРАВ-П-40х20 400 200 420 220 20 240 450
2 КРАВ-П-50х25 500 250 520 270 20 300 480
3 КРАВ-П-50х30 500 300 520 320 20 340 535
4 КРАВ-П-60х30 600 300 620 320 20 350 565
5 КРАВ-П-60х35 600 350 620 370 20 405 580
6 КРАВ-П-70х40 700 400 720 420 20 450 700
7 КРАВ-П-80х50 800 500 830 530 30 560 735
8 КРАВ-П-90х50 900 500 930 530 30 565 750
9 КРАВ-П-100х50 1000 500 1030 530 30 615 765
10 КРАВ-П-100х60 1000 600 1030 630 30 660 780
11 КРАВ-П-120х70 1200 700 1230 730 30 760 820
12 КРАВ-П-140х80 1400 800 1430 830 30 860 860
13 КРАВ-П-160х90 1600 900 1630 930 30 960 950
