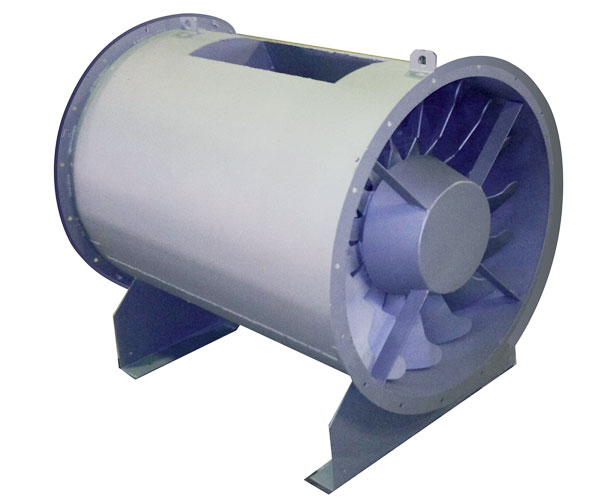

Вентилятор осевой дымоудаления ВО ДУ
Вентилятор предназначен для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы обслуживаемого помещения.
Вентилятор применяется в системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03). Возможно применение вентиляторов в системах общеобменной вентиляции производственных, общественных, жилых, административных и других помещений(кроме категорий А и Б взрывопожарной опасности по НПБ 105-03);
Предел огнестойкости при температуре перемещаемой среды:
- t = 400о C…………….2 часа, не менее (120 мин);
- t = 600о C…………….2 часа, не менее (120 мин).
Питание электродвигателей от сети с напряжением 380 В и частотой тока 50 Гц
Конструкция:
- Вентиляторы ВО-ДУ состоят из корпуса, рабочего колеса, электродвигателя.
- Особенностью вентиляторов является возможность установки лопаток под разными углами, благодаря этому вентилятор с одним диаметром колеса обеспечивает целую область режимов.
- Электродвигатель изолирован от потока горячих газов в отдельной камере.
- Вентилятор имеет две компоновки, отличающиеся креплением обечайки – фланцевое(компоновка 01) и на стойке (компоновка 02).
Эксплуатация:
- Вентилятор устанавливается в вентиляционных камерах зданий и сооружений вне обслуживаемых помещений и за пределами зон постоянного пребывания людей.
- Применение вентилятора осуществляется в соответствии с требованиями СНиП 2.04.05-91 и СП 60.13330.2012.
Вид климатического исполнения-У, категория размещения-2, по ГОСТ 15150-69.
При условии предохранения электродвигателя от атмосферных воздействий допускается эксплуатация вентиляторов на открытом воздухе, категория размещения -1, по ГОСТ 15150-69.
Нормальные значения климатических факторов внешней среды при эксплуатации вентиляторов:
- верхнее значение + 40° С
- нижнее значение -45° С
Значение относительной влажности – 80% при 25° С
Условия эксплуатации
Перемещаемая среда не должна содержать липких веществ, волокнистых материалов, взрывоопасных смесей газов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать другие твердые примеси в концентрации не более 100 мг/м3.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Среднее значение виброскорости вентилятора не более 6,3 мм/с по ГОСТ 24814.
