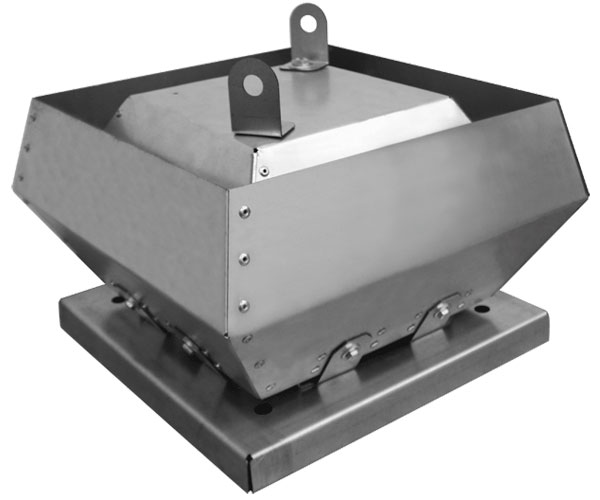

Крышные вентиляторы малогабаритные ВМК

Вентиляторы ВМК (малогабаритные крышные) служат для утилизации воздуха из зданий и помещений различного назначения.

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Описание ВМК

Вентиляторы крышные ВМК монтируются на плоские и покатые крыши с любым типом кровельного покрытия. Выброс воздуха в атмосферу – вертикальный.
Рабочая среда – воздух бытовых, общественных и производственных помещений с содержанием взвешенной пыли до 100 мг/м.куб. Температура перемещаемого воздуха – до плюс 80°С.
Отличительной чертой малогабаритных крышных вентиляторов ВМК являются компактные габариты, высокий КПД и относительно низкое энергопотребление.
Используются вне канальной вентиляционной сети, осуществляя забор воздуха непосредственно с подкровельного пространства. В ряде случае допускается установка короткого воздуховода, в зависимости от условий эксплуатации и особенностей монтажа.

Основные сведения о крышных вентиляторах типа ВМК

Крышной вентилятор ВМК отгружается потребителю в полностью собранном и готовом к монтажным работам виде. В дополнительную комплектацию могут быть включены:
– частотный преобразователь;
– регулятор оборотов (для плавного изменения скорости вращения крыльчатки);
– обратный клапан (для предотвращения обратного тока воздуха).
К кровле вентилятор крепится посредством анкерных болтов через монтажную стальную пластину.
Корпус крышного вентилятора ВМК изготавливается из оцинкованной стали и имеет форму ромбообразной усеченной пирамиды с воздухоотводом. Внутри корпуса расположено рабочее колесо с отогнутыми назад лопастями.
Функцию привода выполняет роторный асинхронный электродвигатель, который может быть однофазным (1…230В) или трехфазным (1…400В). В конструкции вентилятора предусмотрены термоконтакты, которые отключают двигатель при достижении критической температуры.
Степень защиты вентилятора крышного ВМК – IP54.

Основные выпускаемые типоразмеры

225
310
355
400
450
500
560
630

Условия эксплуатации вентилятора ВМК

Крышные вентиляторы ВМК подлежат эксплуатации в климатических условиях У и Т по ГОСТ 15150 Допустимый температурный диапазон рабочей среды – от минус 40°С до плюс 40°С. Категория размещения – 2

Преимущества устройства

Вентилятор крышный ВМК и его главные преимущества – это далеко не только высокая производительность и доступная стоимость. Вентиляционное оборудование, продаваемое компанией «Вентар-С», выделяется целым рядом привлекательных достоинств, а именно:

  • Эффективность в работе;
  • Простота в обслуживании;
  • Долговечность – гарантия 24 месяца;
  • Малый уровень энергопотребления;
  • Высокая мощность;
  • Простота монтажа;
  • Наличие сертификата качества.

Вентилятор крышный ВМК «Вентар-С» оснащен двигателем с внешним ротором. Двигатель может быть как однофазным, так и трехфазным. Обмотка устройства предполагает наличие встроенных термоконтактов для предупреждения перегрева. Корпус изготавливается из высококачественной оцинкованной стали, что обеспечивает оборудованию износоустойчивость и долговечность.

Таким образом, приобретая малогабаритный промышленный вентилятор, вы можете на длительное время забыть о проблемах с вентиляцией. Правильно выбранное вентиляционное оборудование позволит обеспечить оптимальную безопасность и циркуляцию воздушных потоков. Это поможет поддерживать чистоту воздуха в рабочих зонах и помещениях.

Правила эксплуатации

Промышленные крышные вентиляторы имеют свои особенности эксплуатации, которые необходимо обязательно учитывать, если вы хотите, чтобы устройство работало бесперебойно как можно дольше. Основной акцент нужно сделать на следующие моменты:

  • Вентилятор создан для перемещения неагрессивных воздушных смесей, которые не способны самовоспламеняться;
  • Максимально допустимая концентрация пыли – 100 мг/м³;
  • Устройство может работать в условиях умеренного и тропического климата, чрезмерно высокие и низкие температуры быстро приведут устройство из рабочего состояния;
  • Среднеквадратическое значения виброскорости в месте, где предполагается установка оборудования, не должна превышать 2 мм\c.

Компания «Вентар-С» является сертифицированным поставщиком вентиляционного промышленного оборудования по всей России. Мы не только занимаемся производством вентиляционных устройств, но и занимаемся продажей без посредников с выгодной доставкой в любой регион страны.

Цена и покупка

Промышленный вентилятор крышный малогабаритный можно приобрести в компании «Вентар-С». Предварительно вы можете ознакомиться с детальной информацией в нашем каталоге, проконсультироваться совершенно бесплатно у наших специалистов, и только после этого совершить заказ товара.

Обращаясь за услугами в нашу компанию, вы можете рассчитывать на весомые преимущества, а именно:

  • Только качественный и сертифицированный товар;
  • Выгодная цена и быстрая доставка;
  • Оперативная помощь консультантов;
  • Удобная форма оформления и оплаты заказа.

Технические характеристики ВМК

Марка вентилятора Напряжение, В/ частота, Гц Фазность Потребляемая мощность, Вт Ток, А Мах расход воздуха, м3/ч Частота вращения об/мин
ВМК 225-2Е 220 / 50 1 150 0.7 1010 2600
ВМК 310-4D 380 / 50 3 150 0.4 1700 1400
ВМК 310-4E 220 / 50 1 140 0.7 1650 1370
ВМК 355-4D 380 / 50 3 220 0.5 2200 1380
ВМК 355-4E 220 / 50 1 220 1 2200 1360
ВМК 400-4D 380 / 50 3 540 1 4000 1350
ВМК 400-4E 220 / 50 1 560 2.5 4000 1350
ВМК 450-4D 380 / 50 3 810 1.36 5600 1260
ВМК 450-4E 220 / 50 1 830 4.1 5400 1340
ВМК 500-4D 380 / 50 3 1560 2.9 7800 1330
ВМК 560-4D 380 / 50 3 2200 3.7 10400 1250
ВМК 630-4D 380 / 50 3 3900 6.1 14400 1330
ВМК 630-6D 380 / 50 3 1005 1.95 9400 880



Марка вентилятора Мах температура переме- щаемого воздуха, С Класс защиты двигателя Ёмкость конден- сатора, мкФ Тип
термо
защиты
Масса, кг Элек
трическая схема подкл
ючения
ВМК 225-2Е 60 IP 54 4 Встраиваемое биметаллическое термореле 13 А
ВМК 310-4D 60 IP 54 19 В
ВМК 310-4E 60 IP 54 4 19 А
ВМК 355-4D 60 IP 54 36 В
ВМК 355-4E 60 IP 54 6 36 А
ВМК 400-4D 60 IP 54 36 В
ВМК 400-4E 60 IP 54 10 36 А
ВМК 450-4D 60 IP 54 53 В
ВМК 450-4E 60 IP 54 14 53 А
ВМК 500-4D 60 IP 54 53 В
ВМК 560-4D 60 IP 54 82 В
ВМК 630-4D 60 IP 54 82 В
ВМК 630-6D 60 IP 54 82 В

Акустические характеристики ВМК

Марка вентилятора LpA Октановые полосы частот, Гц
Гц Общ. 125 250 500 1k 2k 4k 8k
Вентилятор ВМК 225-2E LpA, вход дБ(А) 74 49 65 71 67 65 62 56
LpA, выход дБ(А) дБ(А) 76 50 65 71 71 70 63 52
Вентилятор ВМК 310-4D LpA, вход дБ(А) 65 47 51 58 57 61 57 45
LpA, выход дБ(А) дБ(А) 69 45 57 60 64 63 60 47
Вентилятор ВМК 310-4E LpA, вход дБ(А) 64 46 50 57 56 60 56 44
LpA, выход дБ(А) дБ(А) 68 44 56 59 63 62 59 46
Вентилятор ВМК 355-4D LpA, вход дБ(А) 76 52 64 65 64 73 71 57
LpA, выход дБ(А) дБ(А) 78 55 61 66 69 75 73 61
Вентилятор ВМК 355-4E LpA, вход дБ(А) 74 55 63 64 63 70 69 57
LpA, выход дБ(А) дБ(А) 77 59 63 68 70 73 71 60
Вентилятор ВМК 400-4D LpA, вход дБ(А) 75 56 65 67 64 64 71 60
LpA, выход дБ(А) дБ(А) 75 56 64 68 69 68 70 61
Вентилятор ВМК 400-4E LpA, вход дБ(А) 75 58 66 68 65 66 70 60
LpA, выход дБ(А) дБ(А) 76 62 66 69 70 69 70 61
Вентилятор ВМК 450-4D LpA, вход дБ(А) 74 61 66 70 65 65 60 53
LpA, выход дБ(А) дБ(А) 76 65 69 70 71 69 63 58
Вентилятор ВМК 450-4E LpA, вход дБ(А) 74 61 66 70 65 65 60 53
LpA, выход дБ(А) дБ(А) 76 65 69 70 71 69 63 58
Вентилятор ВМК 500-4D LpA, вход дБ(А) 80 62 73 76 72 72 71 65
LpA, выход дБ(А) дБ(А) 82 70 74 75 76 76 70 62
Вентилятор ВМК 560-4D LpA, вход дБ(А) 83 70 76 76 77 75 71 64
LpA, выход дБ(А) дБ(А) 87 72 78 80 81 81 78 69
Вентилятор ВМК 630-4D LpA, вход дБ(А) 85 72 78 78 79 77 72 66
LpA, выход дБ(А) дБ(А) 89 74 80 82 83 83 80 71
Вентилятор ВМК 630-6D LpA, вход дБ(А) 75 61 69 71 68 66 61 55
LpA, выход дБ(А) дБ(А) 82 65 72 75 76 77 73 62

Габартитно-присоединительные размеры ВМК



Марка вентилятора H, мм C, мм L, мм F, мм d, мм Масса, кг
Вентилятор ВМК 225-2Е 230 400 370 245 12 13
Вентилятор ВМК 310-4D 300 535 560 330 12 19
Вентилятор ВМК 310-4E 300 535 560 330 12 19
Вентилятор ВМК 355-4D 385 580 785 450 12 36
Вентилятор ВМК 355-4E 385 580 785 450 12 36
Вентилятор ВМК 400-4D 385 580 785 450 12 36
Вентилятор ВМК 400-4E 385 580 785 450 12 36
Вентилятор ВМК 450-4D 500 665 900 535 14 53
Вентилятор ВМК 450-4E 500 665 900 535 14 53
Вентилятор ВМК 500-4D 440 665 900 535 14 53
Вентилятор ВМК 560-4D 595 940 1150 750 14 82
Вентилятор ВМК 630-4D 595 940 1150 750 14 82
Вентилятор ВМК 630-6D 595 940 1150 750 14 82
