Описание

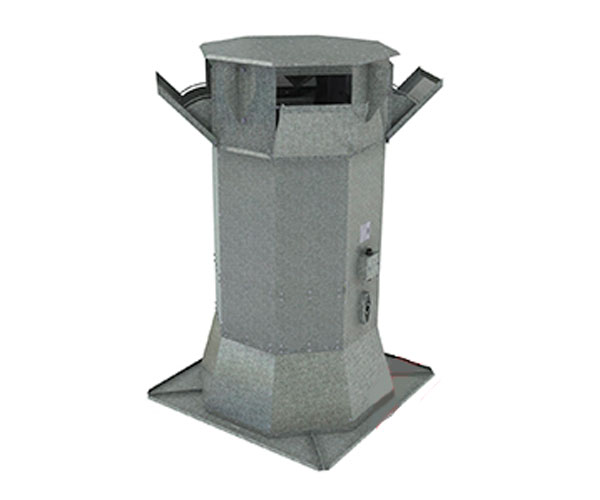

Вентиляторы осевые ВИОС-190К ДУ предназначены для использования в системах вытяжной противодымной вентиляции.
Исполнение по назначению Н, К1.
Вентилятор состоит из:
- цилиндрического корпуса обшитого фальш-панелями из оцинкованной стали;
- рабочего колеса из алюминиевого сплава;
- асинхронного двигателя в защитном кожухе.
Габаритные и присоединительные размеры

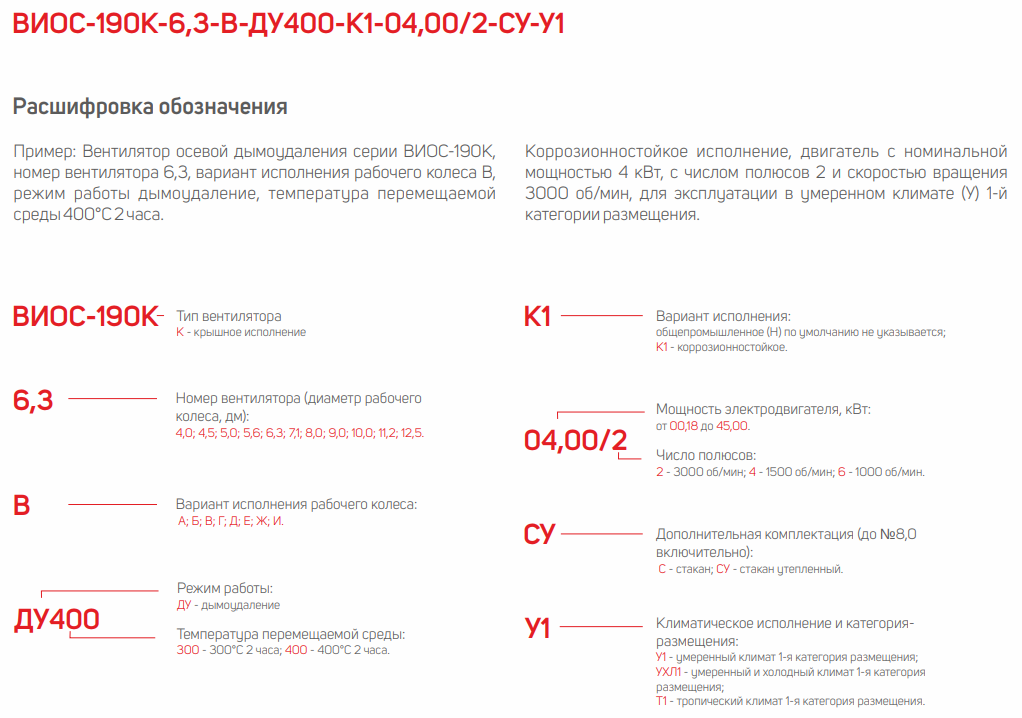

Обозначения
- Тип вентилятора
- Номер вентилятора (диаметр рабочего колеса в дм)
- Назначение (ДУ – дымоудаление; ДУВ – совмещенный режим дымоудаления и общеобменной вентиляции)
- Вариант исполнения
- Количество полюсов электродвигателя
- Максимальная температура перемещаемой среды, (300 или 400)
| Номер вентилятора | Размеры, мм | ||||
| D | D3 | Н | H1 | A | |
| ВИОС-190К-4-ДУ | 400 | 500 | 1240 | 300 | 750 |
| ВИОС-190К-4,5-ДУ | 450 | 560 | 1427 | 400 | 810 |
| ВИОС-190К-5-ДУ | 500 | 630 | 1440 | 400 | 880 |
| ВИОС-190К-5,6-ДУ | 560 | 710 | 1601 | 400 | 960 |
| ВИОС-190К-6,3-ДУ | 630 | 800 | 1653 | 400 | 1050 |
| ВИОС-190К-7,1-ДУ | 710 | 900 | 1901 | 400 | 1150 |
| ВИОС-190К-8-ДУ | 800 | 1000 | 2065 | 500 | 1250 |
| ВИОС-190К-9-ДУ | 900 | 1120 | 2135 | 500 | 1370 |
| ВИОС-190К-10-ДУ | 1000 | 1250 | 2205 | 500 | 1500 |
| ВИОС-190К-11,2-ДУ | 1120 | 1400 | 2422 | 500 | 1650 |
| ВИОС-190К-12,5-ДУ | 1250 | 1600 | 2510 | 500 | 1850 |
