Описание

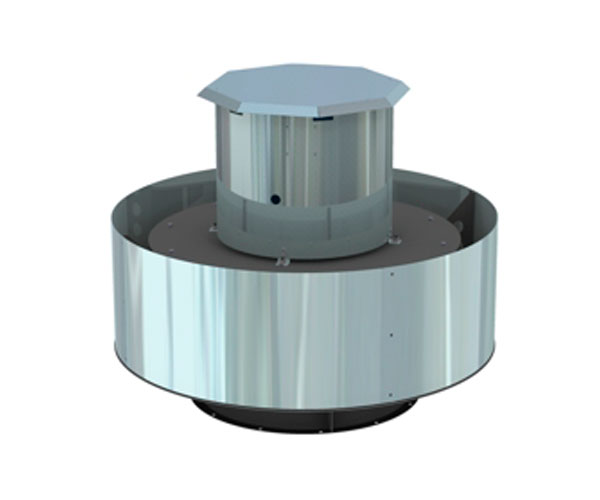

Вытяжные крышные вентиляторы ВИК-В предназначены для использования в системах общеобменной вентиляции.
Вентилятор состоит из:
- стального корпуса;
- рабочего колеса с назад загнутыми листовыми лопатками;
- асинхронного двигателя.

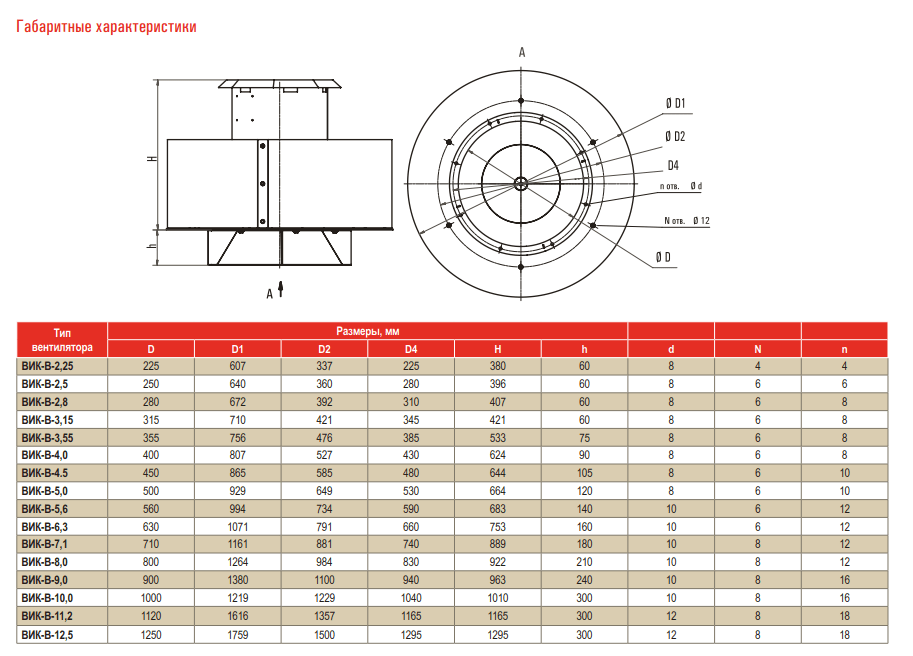

Габаритные и присоединительные размеры

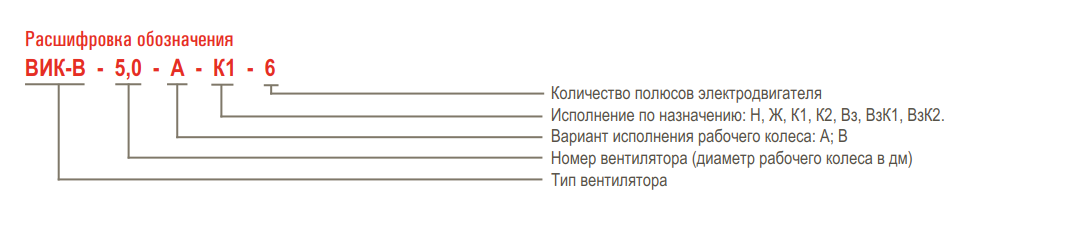

Обозначения:
- Тип вентилятора
- Код исполнения рабочего колеса вентилятора
- Номер вентилятора (диаметр рабочего колеса в дм)
- Количество полюсов электродвигателя
| Тип вентилятора | Размеры, мм | N | n | ||||||
|---|---|---|---|---|---|---|---|---|---|
| D | D1 | D2 | D4 | H | h | d | |||
| ВИК-В-2,25 | 225 | 607 | 337 | 225 | 380 | 60 | 8 | 4 | 4 |
| ВИК-В-2,5 | 250 | 640 | 360 | 280 | 396 | 60 | 8 | 6 | 6 |
| ВИК-В-2,8 | 280 | 672 | 392 | 310 | 407 | 60 | 8 | 6 | 8 |
| ВИК-В-3,15 | 315 | 710 | 421 | 345 | 421 | 60 | 8 | 6 | 8 |
| ВИК-В-3,55 | 355 | 756 | 476 | 385 | 533 | 75 | 8 | 6 | 8 |
| ВИК-В-4 | 400 | 807 | 527 | 430 | 624 | 90 | 8 | 6 | 8 |
| ВИК-В-4,5 | 450 | 865 | 585 | 480 | 644 | 105 | 8 | 6 | 10 |
| ВИК-В-5 | 500 | 929 | 649 | 530 | 664 | 120 | 8 | 6 | 10 |
| ВИК-В-5,6 | 560 | 994 | 734 | 590 | 683 | 140 | 10 | 6 | 12 |
| ВИК-В-6,3 | 630 | 1071 | 791 | 660 | 753 | 160 | 10 | 6 | 12 |
| ВИК-В-7,1 | 710 | 1161 | 881 | 740 | 889 | 180 | 10 | 8 | 12 |
| ВИК-В-8 | 800 | 1264 | 984 | 830 | 922 | 210 | 10 | 8 | 12 |
| ВИК-В-9 | 900 | 1380 | 1100 | 940 | 963 | 240 | 10 | 8 | 16 |
| ВИК-В-10 | 1000 | 1219 | 1229 | 1040 | 1010 | 300 | 10 | 8 | 16 |
| ВИК-В-11,2 | 1120 | 1616 | 1357 | 1165 | 1165 | 300 | 12 | 8 | 18 |
| ВИК-В-12,5 | 1250 | 1759 | 1500 | 1295 | 1295 | 300 | 12 | 8 | 18 |
