Описание

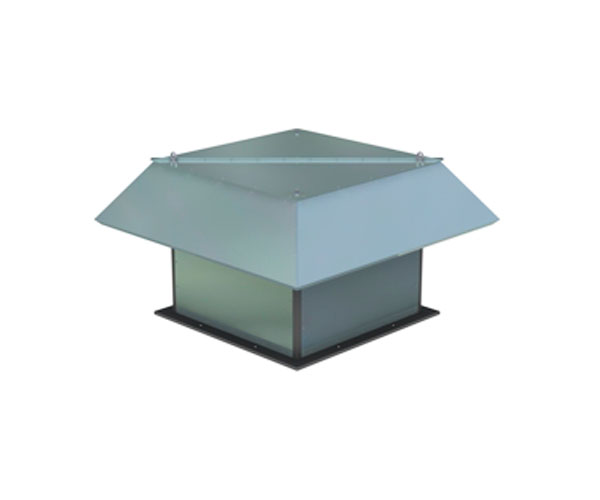

Вытяжные крышные вентиляторы ВИК-Ш предназначены для использования в системах общеобменной вентиляции.
Вентиляторы имеют пониженный уровень шума на выходе за счет использования специальной шумопоглощающей облицовки внутри и шумоглушащей крыши, которая также служит эффективной защитой от атмосферных осадков.
Вентилятор состоит из:
- стального корпуса;
- рабочего колеса с назад загнутыми листовыми лопатками;
- асинхронного двигателя.

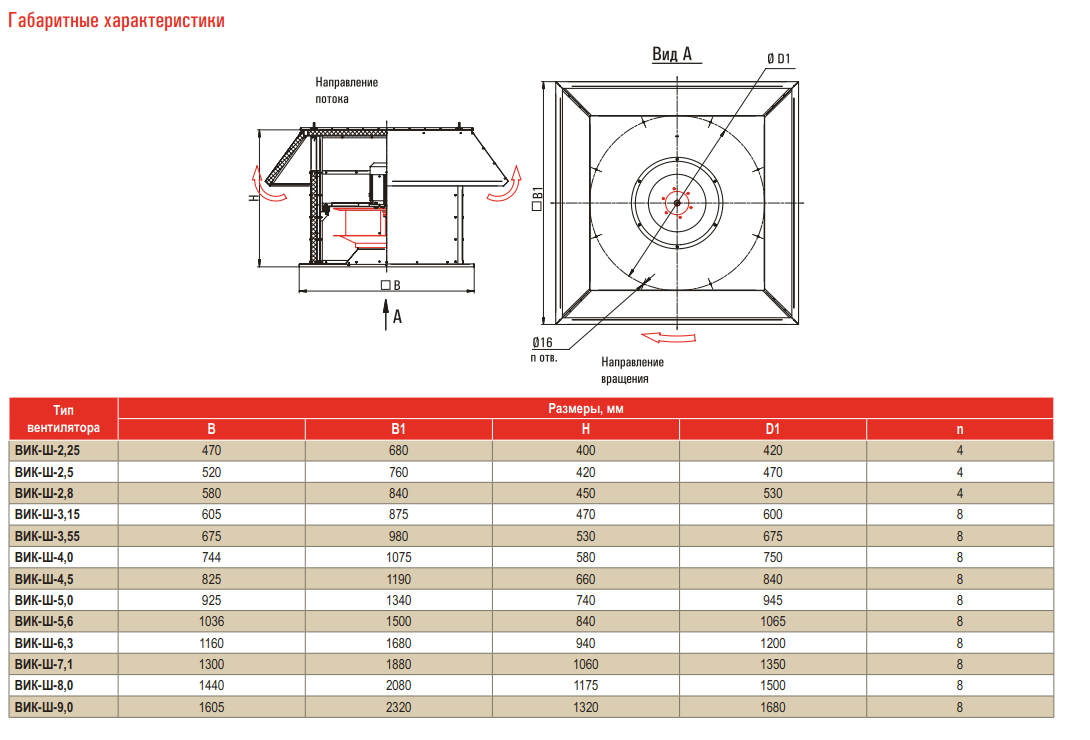

Габаритные и присоединительные размеры

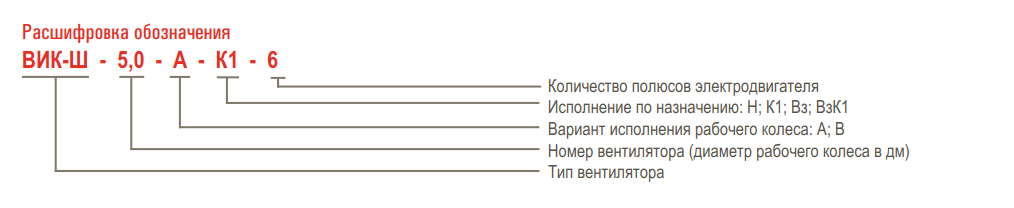

Обозначения:
| ВИК-Ш | А | 5 | 4 |
| 1 | 2 | 3 | 4 |
- Тип вентилятора
- Код исполнения рабочего колеса вентилятора
- Номер вентилятора (диаметр рабочего колеса в дм)
- Количество полюсов электродвигателя
| Тип вентилятора | Размеры, мм | n | |||
| B | B1 | H | D1 | ||
| ВИК-Ш-2,25 | 470 | 680 | 400 | 420 | 4 |
| ВИК-Ш-2,5 | 520 | 760 | 420 | 470 | 4 |
| ВИК-Ш-2,8 | 580 | 840 | 450 | 530 | 4 |
| ВИК-Ш-3,15 | 605 | 875 | 470 | 600 | 8 |
| ВИК-Ш-3,55 | 675 | 980 | 530 | 675 | 8 |
| ВИК-Ш-4 | 744 | 1075 | 580 | 750 | 8 |
| ВИК-Ш-4.5 | 825 | 1190 | 660 | 840 | 8 |
| ВИК-Ш-5 | 925 | 1340 | 740 | 945 | 8 |
| ВИК-Ш-5,6 | 1036 | 1500 | 840 | 1065 | 8 |
| ВИК-Ш-6,3 | 1160 | 1680 | 940 | 1200 | 8 |
| ВИК-Ш-7,1 | 1300 | 1880 | 1060 | 1350 | 8 |
| ВИК-Ш-8 | 1440 | 2080 | 1175 | 1500 | 8 |
| ВИК-Ш-9 | 1605 | 2320 | 1320 | 1680 | 8 |
