Описание

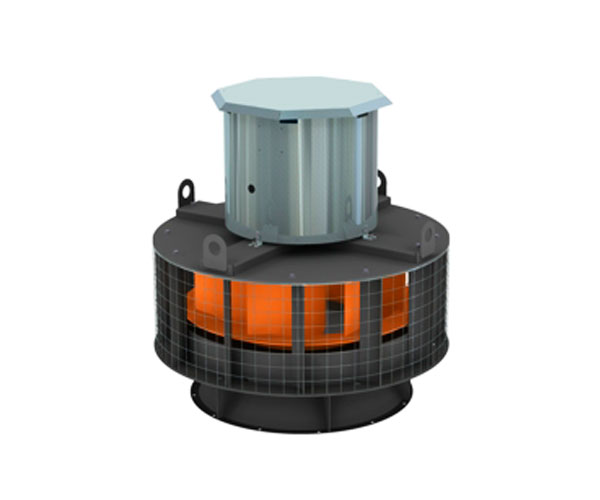

Вытяжные крышные вентиляторы ВИК-С предназначены для использования в системах общеобменной вентиляции.
Мощные и надежные вытяжные вентиляторы ВИК-C разработаны для эксплуатации в системах общеобменных вентиляций. Оборудование монтируется на кровлю промышленных и производственных сооружений или зданий другого назначения. Вентилятор ВИК-C может устанавливаться в стационарные системы дымоудаления, что позволяет избежать сборки индивидуальных воздуховодов и составления сложных проектов. Возможен частичный монтаж навесных воздуховодов, что чаще всего требуется зданиям старинной постройки.
Оборудование включает:
- Корпус, изготовленный из сверхпрочной, стали с антикоррозийным покрытием;
- Рабочее колесо с загнутыми назад листовыми лопатками;
- Асинхронный мощный двигатель.
Корпус оборудования защищен лакокрасочным покрытием, благодаря чему, вентиляторы могут эксплуатироваться в регионах со сложными климатическими условиями. Крышный вентилятор рассчитан на долгосрочную работу и не требует сложного техобслуживания. Достаточно периодической проверки готовности оборудования к эксплуатации в аварийном режиме.
Надежная конструкция оборудования предусматривает удобные эксплуатационные условия. В процессе производства вентиляторов использованы высококачественные материалы, выдерживающие значительные нагрузки. В вентиляторах предусмотрен высокий уровень звуко и виброизоляции. Оборудование функционирует в автоматическом режиме, при наличии источника задымленности в помещении.
Вентилятор состоит из:
- стального корпуса;
- рабочего колеса с назад загнутыми листовыми лопатками;
- асинхронного двигателя.
Варианты исполнения
Производителем предлагаются следующие варианты оборудования:
ВИК-С ВЗ – Вентилятор крышный радиальный взрывозащищенный с выбросом потока в стороны.
ВИК-С ВЗДУ – Вентилятор индустриальный крышный дымоудаления взрывозащищенный с выбросом потока в стороны для систем вытяжной противодымной вентиляции.
ВИК-С ДУ – Крышный вентилятор индустриальный дымоудаления с выбросом потока в стороны для систем вытяжной противодымной вентиляции.

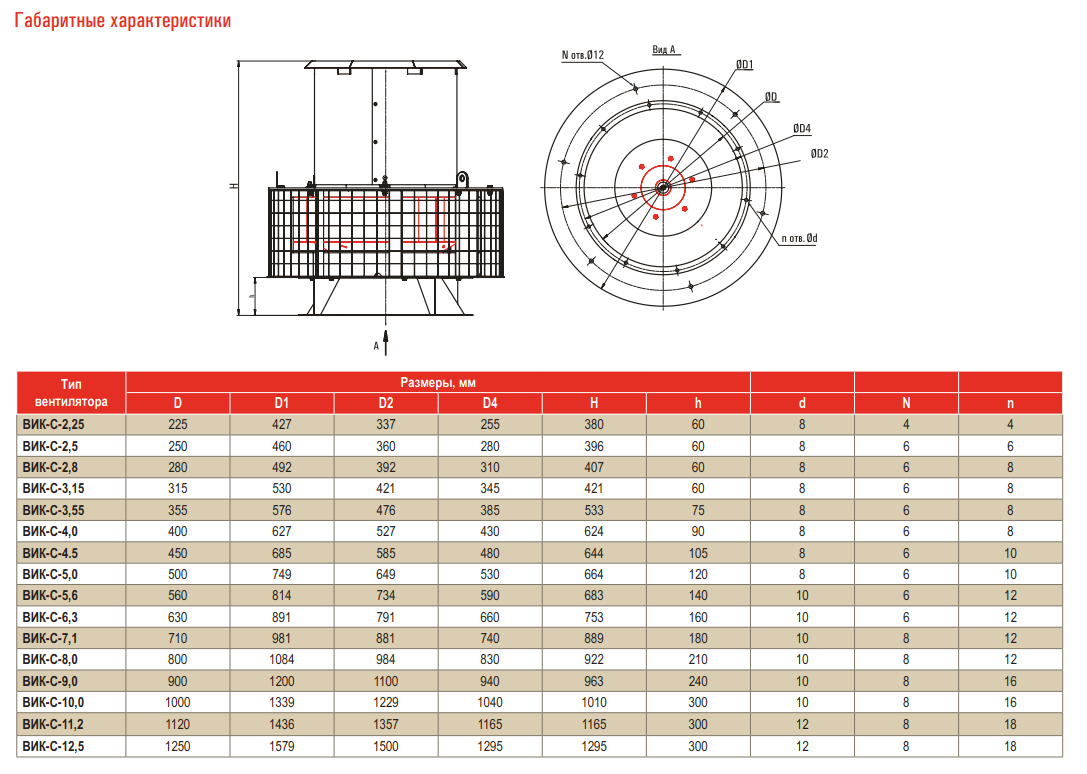

Габаритные и присоединительные размеры

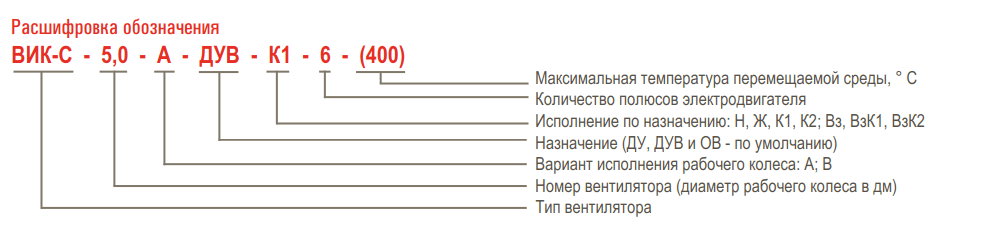

Обозначения:
| ВИК-С | А | 5 | 6 |
| 1 | 2 | 3 | 4 |
- Тип вентилятора
- Код исполнения рабочего колеса вентилятора
- Номер вентилятора (диаметр рабочего колеса в дм)
- Количество полюсов электродвигателя
| Тип вентилятора | Размеры, мм | N | n | ||||||
|---|---|---|---|---|---|---|---|---|---|
| D | D1 | D2 | D4 | H | h | d | |||
| ВИК-С-2,25 | 225 | 427 | 337 | 255 | 380 | 60 | 8 | 4 | 4 |
| ВИК-С-2,5 | 250 | 460 | 360 | 280 | 396 | 60 | 8 | 6 | 6 |
| ВИК-С-2,8 | 280 | 492 | 392 | 310 | 407 | 60 | 8 | 6 | 8 |
| ВИК-С-3,15 | 315 | 530 | 421 | 345 | 421 | 60 | 8 | 6 | 8 |
| ВИК-С-3,55 | 355 | 576 | 476 | 385 | 533 | 75 | 8 | 6 | 8 |
| ВИК-С-4 | 400 | 627 | 527 | 430 | 624 | 90 | 8 | 6 | 8 |
| ВИК-С-4,5 | 450 | 685 | 585 | 480 | 644 | 105 | 8 | 6 | 10 |
| ВИК-С-5 | 500 | 749 | 649 | 530 | 664 | 120 | 8 | 6 | 10 |
| ВИК-С-5,6 | 560 | 814 | 734 | 590 | 683 | 140 | 10 | 6 | 12 |
| ВИК-С-6,3 | 630 | 891 | 791 | 660 | 753 | 160 | 10 | 6 | 12 |
| ВИК-С-7,1 | 710 | 981 | 881 | 740 | 889 | 180 | 10 | 8 | 12 |
| ВИК-С-8 | 800 | 1084 | 984 | 830 | 922 | 210 | 10 | 8 | 12 |
| ВИК-С-9 | 900 | 1200 | 1100 | 940 | 963 | 240 | 10 | 8 | 16 |
| ВИК-С-10 | 1000 | 1039 | 1229 | 1040 | 1010 | 300 | 10 | 8 | 16 |
| ВИК-С-11,2 | 1120 | 1436 | 1357 | 1165 | 1165 | 300 | 12 | 8 | 18 |
| ВИК-С-12,5 | 1250 | 1579 | 1500 | 1295 | 1295 | 300 | 12 | 8 | 18 |
