Описание

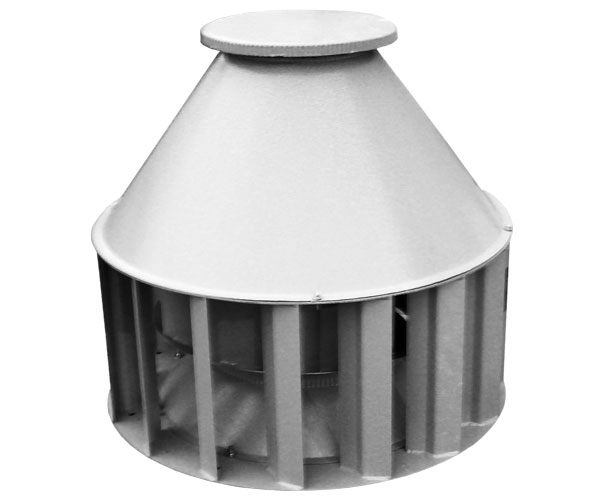

Вентиляторы ВКРС характеризуются хорошей аэродинамикой и довольно высокой производительностью. Производятся в разных модификациях, которые различаются не только типоразмерами, но и производительностью, мощностью, уровнем шума. В зависимости от назначения и предполагаемых условий эксплуатации крышных вентиляторов этого типа, они изготавливаются из различных материалов.
Вентиляторы крышные ВКРС используют в вытяжных вентиляционных системах зданий разного назначения или для решения определенных производственных и санитарно-технических задач. Исключением служит использование с технологическими установками, при работе которых окружающий воздух нагревается до температуры воспламенения содержащихся в нем взрывоопасных веществ.
ВКРС – вентилятор крышный низкого давления с односторонним всасыванием. В разных модификациях его рабочее колесо содержит 6 или 9 обратно загнутых лопаток. От вентилятора ВКР эту модель отличает выброс потока воздуха в сторону.
Вентиляторы этого типа эксплуатируются без сети воздуховодов, устанавливаются на крышах зданий в специальном стакане, служащем для защиты вентилятора от любых внешних воздействий (прежде всего от атмосферных осадков). Стаканы, поддоны и клапаны входят в дополнительную комплектацию данного вентиляционного устройства.
Общие сведения
• ТУ 4861-003-85589750-2008
• Низкого давления
• Одностороннего всасывания
• Лопатки рабочего колеса-загнутые назад
• Количество лопаток рабочего колеса: 6 или 9
• Вентиляторы могут комплектоваться стаканами, клапанами и поддонами.
Основные выпускаемые типоразмеры
Основные варианты изготовления
В зависимости от функционального назначения крышных вентиляторов, они производятся из различных материалов. По этому признаку осуществляется их основная классификация:
индекс | назначение и материалы |
— | Общепромышленное исполнение, материал — углеродистая сталь |
К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
ВК1 | Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь |
ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
