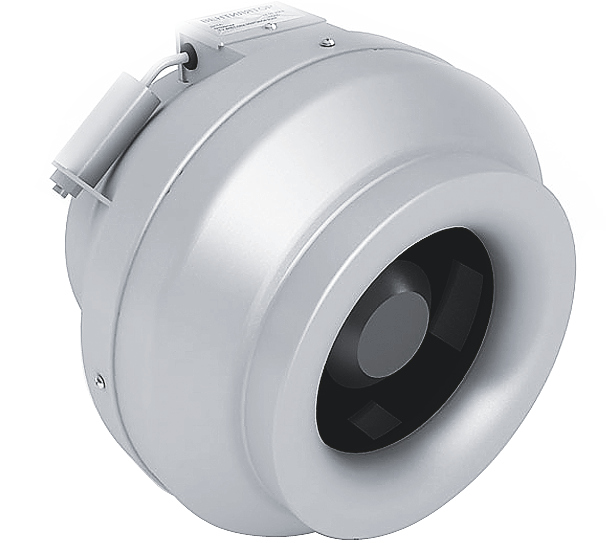

Вентилятор канальный SVK/SVKH/SVKZ

Вентилятор канальный SVK/SVKH/SVKZ

Вентилятор предназначен для перемещения воздуха и невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха

Паспорт изделия
Паспорт изделия

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Заказать монтаж

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время
Заказать звонок

Подробное описание

Применение
Вентилятор предназначен для перемещения воздуха и невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.

Конструкция и материалы

Корпус изготовлен из прочного легкого высококачественного пластика, не подверженного коррозии и имеющего эстетичный внешний вид. Рабочие колеса с назад загнутыми лопатками выполнены из оцинкованного стального листа. В качестве привода используются компактные асинхронные однофазные электродвигатели с внешним ротором, не требующие дополнительного обслуживания. Статически и динамически сбалансированные рабочие колеса и электродвигатели позволяют достичь более 40 000 ч. рабочего ресурса. Класс изоляции корпуса IP 44. Двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу тепла. Рабочий диапазон температур от -40 до +40°C.

Защита электродвигателя

Электродвигатели стандартно оснащены термоконтактами с автоматическим перезапуском, расположенными внутри обмотки, что позволяет обеспечить наиболее надежную и точную защиту при перегреве, в случае перегрузки, высокой температуры воздуха и т. п. Не требуется подключение внешнего устройства защиты.

Регулирование производительности

Для плавного изменения производительности рекомендуется применять электронные регуляторы оборотов. Возможно использование трансформаторных пятиступенчатых регуляторов.

Монтаж
Устанавливается в любом положении непосредственно в сеть воздуховодов. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется применять до и после вентилятора гибкие вставки.

Важно!
Электродвигатели вентиляторов нельзя защищать обычными токоограничивающими предохранительными элементами!

SVK(H)200

Типовое обозначение вентилятора

Исполнение:
H— шумоизолированное,Z— мотор колесо Ziehl Abegg

Присоединительный диаметр, мм

Типоразмеры и производительность

class=gallery__item-img

Технические характеристики вентилятора SVK(H)-100

class=gallery__item-imgclass=gallery__item-img
Производитель Мотор-колесо Скор., мин-1 Напр. дв., В Мощн., Вт Ток max, A Q, м×/час Вес, кг
ZIEHL-ABEGG RH19L-2EP.W6.1R 2400 230 70 0,2 260 2,5
MES CF190B-2E-AC0 2380 230 70 0,26 380 2,6
Мотор-колесо Режим работы Уровень звука (Lpa, дБА) Уровень звуковой мощности (Lwa, дБА) в октавных полосах частот (Гц)
63 125 250 500 1000 2000 4000 8000
RH19L-2EP.W6.1R шум на нагнетании 67 50 54 61 62 62 56 50 35
шум через корпус 47 28 32 36 36 42 40 41 34
CF190B-2E-AC0 шум на нагнетании 65 48 49 59 60 60 54 49 33
шум через корпус 44 26 29 34 34 40 38 39 32

Технические характеристики вентилятора SVK(H)-125

class=gallery__item-imgclass=gallery__item-img
Производитель Мотор-колесо Скор., мин-1 Напр. дв., В Мощн., Вт Ток max, A Q, м×/час Вес, кг
ZIEHL-ABEGG RH19L-2EP.W6.1R 2400 230 70 0,2 360 2,4
MES CF190B-2E-AC0 2380 230 70 0,26 420 2,5
Мотор-колесо Режим работы Уровень звука (Lpa, дБА) Уровень звуковой мощности (Lwa, дБА) в октавных полосах частот (Гц)
63 125 250 500 1000 2000 4000 8000
RH19L-2EP.W6.1R шум на нагнетании 68 48 53 59 64 62 60 53 37
шум через корпус 47 30 33 36 36 41 40 42 35
CF190B-2E-AC0 шум на нагнетании 66 46 51 57 62 60 58 51 35
шум через корпус 45 28 31 34 34 39 38 40 33

Технические характеристики вентилятора SVK(H)-160

class=gallery__item-imgclass=gallery__item-img
Производитель Мотор-колесо Скор., мин-1 Напр. дв., В Мощн., Вт Ток max, A Q, м×/час Вес, кг
ZIEHL-ABEGG RH22L-2EP.WA.1R 2500 230 106 0,48 700 3,7
MES CF220B-2E-AC0 2500 230 85 0,37 660 3,7
Мотор-колесо Режим работы Уровень звука (Lpa, дБА) Уровень звуковой мощности (Lwa, дБА) в октавных полосах частот (Гц)
63 125 250 500 1000 2000 4000 8000
RH22L-2EP.WA.1R шум на нагнетании 70 44 53 62 66 66 57 58 42
шум через корпус 54 32 35,5 39,5 43,5 49,5 46,5 47,5 34,5
CF220B-2E-AC0 шум на нагнетании 60 42 51 60 64 64 55 56 40
шум через корпус 52 30 33,5 37,5 41,5 47,5 44,5 45,5 32,5

Технические характеристики вентилятора SVK(H)-200

class=gallery__item-imgclass=gallery__item-img
Производитель Мотор-колесо Скор., мин-1 Напр. дв., В Мощн., Вт Ток max, A Q, м×/час Вес, кг
ZIEHL-ABEGG RH22L-2EP.WA.4R 2510 230 160 0,7 920 4,7
MES CF225B-2E-AC0 2640 230 148 0,67 920 4,5
Мотор-колесо Режим работы Уровень звука (Lpa, дБА) Уровень звуковой мощности (Lwa, дБА) в октавных полосах частот (Гц)
63 125 250 500 1000 2000 4000 8000
RH22L-2EP.WA.4R шум на нагнетании 69 48 57 62 65 61 57 55 47
шум через корпус 53 39 40,2 39,2 41,2 47,2 46,2 46,2 38,2
CF225B-2E-AC0 шум на нагнетании 67 46 55 60 63 59 55 53 45
шум через корпус 51 37 38,2 37,2 39,2 45,2 44,2 44,2 36,2

Технические характеристики вентилятора SVK(H)-250

class=gallery__item-imgclass=gallery__item-img
Производитель Мотор-колесо Скор., мин-1 Напр. дв., В Мощн., Вт Ток max, A Q, м×/час Вес, кг
ZIEHL-ABEGG RH25L-2EP.WD.1R 2370 230 220 0,7 1100 4,9
MES CF250B-2E-AC0 2440 230 154 0,67 1095 4,8
Мотор-колесо Режим работы Уровень звука (Lpa, дБА) Уровень звуковой мощности (Lwa, дБА) в октавных полосах частот (Гц)
63 125 250 500 1000 2000 4000 8000
RH25L-2EP.WD.1R шум на нагнетании 70 48 56 61 65 64 63 60 53
шум через корпус 53 33 36 40 43 48 47 46 38
CF250B-2E-AC шум на нагнетании 71 49 57 62 66 65 64 61 54
шум через корпус 54 34 37 41 44 49 48 47 39

Технические характеристики вентилятора SVK(H)-315

class=gallery__item-imgclass=gallery__item-img
Производитель Мотор-колесо Скор., мин-1 Напр. дв., В Мощн., Вт Ток max, A Q, м×/час Вес, кг
ZIEHL-ABEGG RH28L-2EP.WD.1R 2250 230 290 1 1550 5,9
MES CF280B-2E-AC0 2500 230 200 0,9 1500 6,1
Мотор-колесо Режим работы Уровень звука (Lpa, дБА) Уровень звуковой мощности (Lwa, дБА) в октавных полосах частот (Гц)
63 125 250 500 1000 2000 4000 8000
RH19L-2EP.W6.1R шум на нагнетании 70 46 54 58 63 63 67 59 57
шум через корпус 55 36 38 40 46 49 50 46 38
CF280B-2E-AC0 шум на нагнетании 70 46 54 58 63 63 67 59 57
шум через корпус 55 36 38 40 46 49 50 46 38
