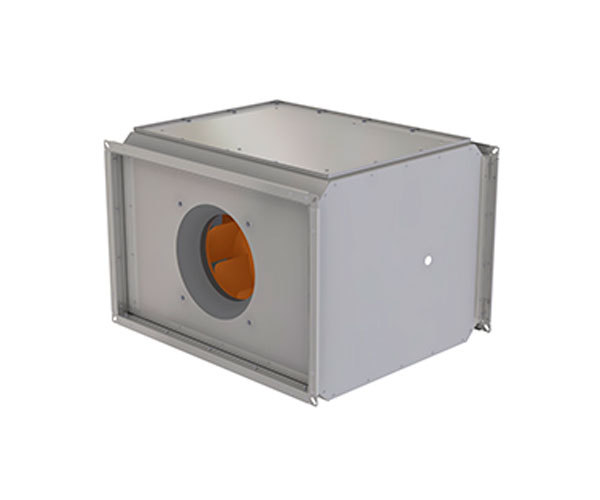

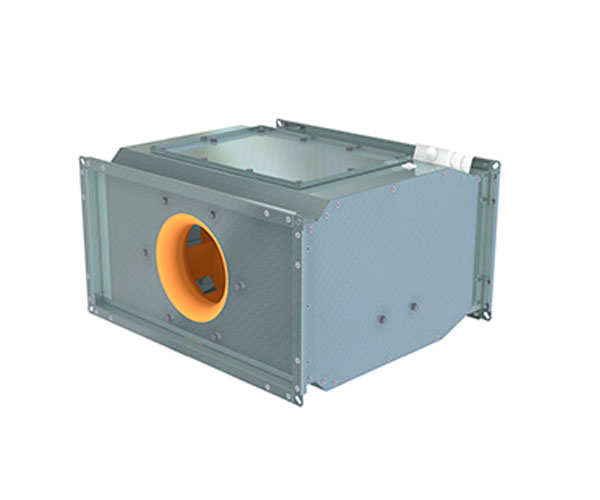

Описание
Вентиляторы КРАВ-ПШ применяются в системах общеобменной вентиляции, воздушного отпления и системах приточной противодымной вентиляции. Могут монтироваться непосредственно в воздуховоды в любом положении (горизонтально, вертикально, наклонно).
Исполнение по назначению Н, К1, ВЗ и ВЗ К1.
Вентилятор состоитиз:<>
- изолированного корпуса из оцинкованной стали;
- сварного рабочего колеса;
- асинхронного двигателя.

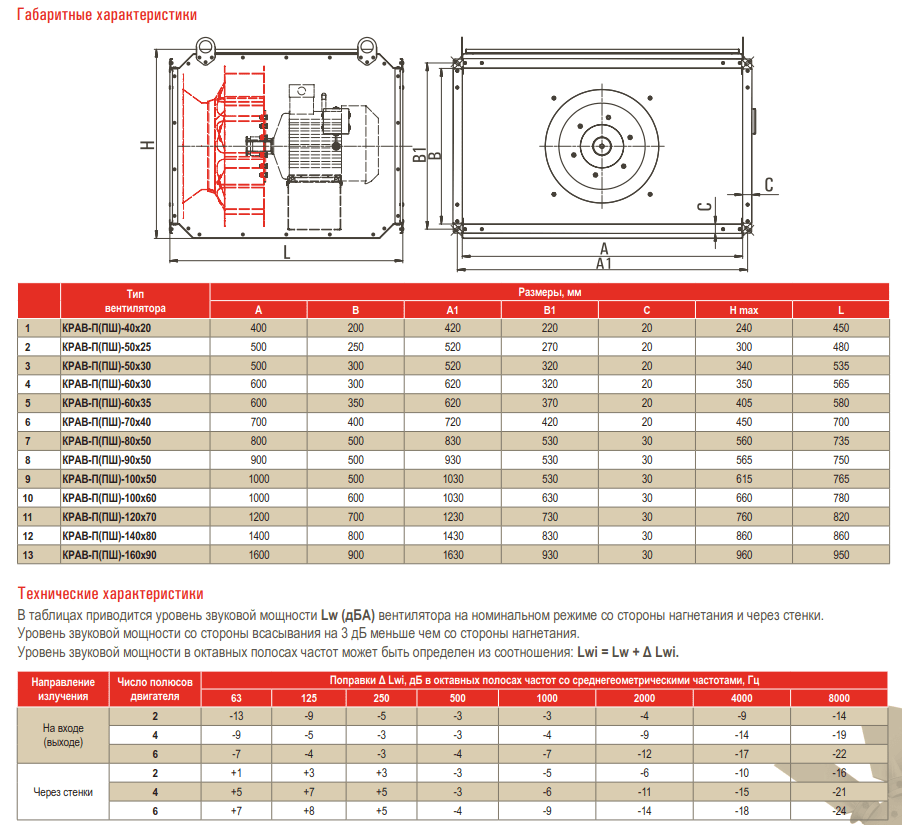

Габаритные и присоединительные размеры

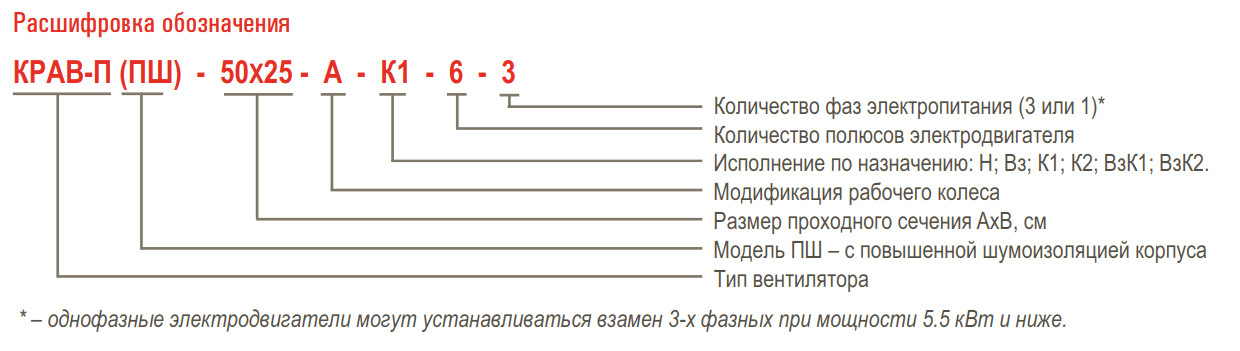

Обозначения:
| КРАВ | ПШ | 63х30 | Б | 4 | 3 |
| 1 | 2 | 3 | 4 | 5 | 6 |
- Тип вентилятора
- Тип корпуса (квадратный шумоглушеный)
- Размер сечения канала в см
- Модификация производительности (А, Б, В, Г)
- Количество полюсов электродвигателя
- Количество фаз электрической сети (3 или 1)*
* – однофазные электродвигатели могут устанавливаться взамен 3-х фазных при мощности 5,5 кВт и ниже.
