Назначение

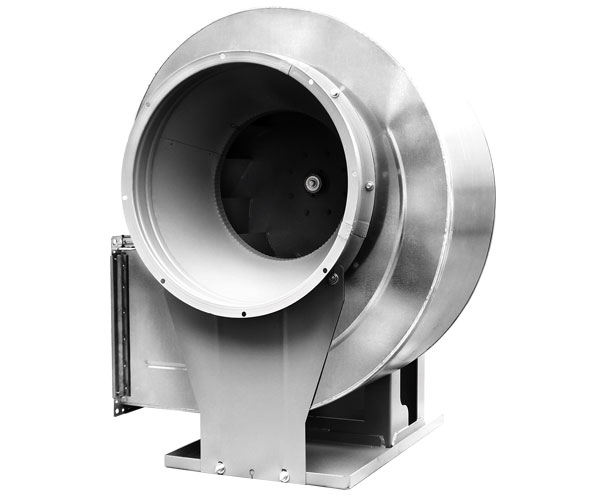

Вентилятор дымоудаления ВР 80-75 ДУ радиальный этого типа способен в течение 2-ух часов перемещать среды температурой до 400 градусов, в течение 1-го часа – до 600 градусов, но при этом они должны быть исключительно неагрессивными и невзрывоопасными, без липких и/или волокнистых включений, с уровнем запыленности не выше 10 мг/куб.м.
Вентилятор служат для быстрого и эффективного удаления из помещений различного назначения возникающих в процессе пожара газовоздушных смесей (смесей продуктов горения) с параллельным отводом из них тепла. Установка оборудования производится в аварийных вытяжных системах вентиляции стационарного типа.
Общие сведения
• ТУ 4861-001-85589750
• Низкого давления
• Одностороннего всасывания
• Корпус – спиральный поворотный
• Лопатки рабочего колеса – загнутые назад
• Количество лопаток рабочего колеса – 12
• Варианты направления вращения – правое, левое.
Основные выпускаемые типоразмеры
Условия эксплуатации вентилятора дымоудаления ВР 80-75 ДУ
Выпускаемое для систем дымоудаления вентиляционное оборудование должно быть установлено вне обслуживаемого помещения, а также зон с постоянным присутствием людей. Максимальной эффективности его использование достигает при эксплуатации в регионах с умеренным, тропическим климатами, 2-ой или 3-ей категориях размещения. Обеспечение гарантированной защиты двигателя делает возможной эксплуатацию данного оборудования и при размещении по 1-ой категории. Кроме того, возможно использование вентилятора ВР 80-75 ДУ в зонах с повышенной сейсмической активностью. Предельно допустимые параметры внешней температуры – от минус до плюс 40 градусов.
Варианты изготовления:
Вентиляторы изготавливаются по 1-ой конструктивной схеме исполнения по условиям применения:
| индекс | назначение и материалы |
| 01 | Рабочее колесо — из жаростойкой нержавеющей стали, корпус из оцинкованной стали для эксплуатации в течение 60 минут при температуре перемещаемой среды 600°С. |
| 02 | Рабочее колесо изготавливается из жаростойкой углеродистой стали со специальным покрытием, корпус из оцинкованной стали для эксплуатации в течение 120 минут при температуре перемещаемой среды 400°С. |
Допустима замена обозначения «В» — взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.
Вентилятор дымоудаления низкого давления производится по 1-й схеме в 2-х исполнениях, различающихся материалом изготовления его рабочего колеса (это может быть тепло-, жаростойкая нержавеющая или углеродистая сталь), и имеет несколько типоразмеров. Выбор между различными модификациями осуществляется потребителем в зависимости от предполагаемых условий эксплуатации, необходимой теплостойкости, производительности и габаритов.
