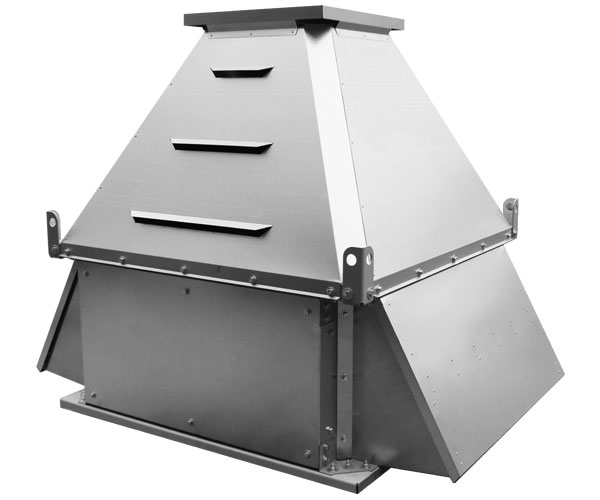

Вентилятор дымоудаления ВКРФ ДУ

Крышные вентиляторы дымоудаления ВКРФ ДУ низкого давления одностороннего всасывания эксплуатируются в составе противопожарных вентиляционных систем либо как самостоятельные единицы вентоборудования.

Спецпредложение

Для получения скидки, заполните контактную форму

Описание

Основное назначение вентилятора дымоудаления ВКРФ ДУ – отвод дыма и тепловых излишков при появлении открытого огня или задымлении в бытовых, общественных, административных и производственных зданиях.
Вентиляторы крышные ВКРФ ДУ дымоудаления рассчитаны на работу с газовоздушными средами t° до плюс 400°С или плюс 600°С (зависит от исполнения).
Предельная плотность взвешенной пыли в рабочем потоке составляет 0,1 г/м.куб.
Оборудование сертифицировано по ТУ 4861-008-85589750-2011.

Общие сведения

• Вентиляторы сертифицированы: соответствие
требованиям ТУ 4861-008-85589750-2011;
• Корпус из оцинкованной стали;
• Рабочее колесо с 12-ю загнутыми назад лопатками;
• Рабочее колесо устанавливается на валу двигателя;
• Возможные исполнения по теплостойкости: 400C° и 600C°;
• Время работы до 120 минут.

Основные выпускаемые типоразмеры

5,6
6,3
7,1
8,0
9,0
10,0
11,2
12,5

Вентилятор ВКРФ ДУ – конструктивные особенности

Крышные вентиляторы ВКРФ ДУ для устранения дыма выпускаются заводом- изготовителем в собранном виде и транспортируются в упаковке производителя. Устанавливаются на плоских и скатных крышах с любым видом кровельной отделки. Эксплуатируются без дополнительных вентиляционных каналов, – отводят воздух непосредственно из-под кровли. Выброс воздуха – факельный, вверх через специальные «карманы» на корпусе.
К базовым конструктивным узлам вентилятора ВКРФ ДУ относятся:
– корпус из «оцинковки» с боковыми «карманами» для выброса воздуха;
– радиальная крыльчатка с двенадцатью лопастями, загнутыми в противоположном вращению направлении;
– электрический привод вертикального расположения (электроконтакты выходят в клеммник наружу корпуса);
– стальной кожух в виде усеченной пирамиды, предохраняющий привод и крыльчатку от росы, дождя, снега и др.
Расположение рабочего колеса относительно привода – соосное, втулка крыльчатки насажена непосредственно на ротор двигателя.
Крышные вентиляторы ВКРФ ДУ в автоматизированных вентиляционных системах могут запускаться автоматически по данным от датчиков дыма либо принудительно ручным включением.

Условия эксплуатации вентилятора ВКРФ ДУ

Вентиляторы крышные дымоудаления ВКРФ ДУ допускаются к применению в условиях тропического и умеренного климата (Госстандарт 15150) при t° окружающей среды -10°С…+45°С и -40°С…+40°С соответственно.
Категория размещения – 1

Модельная линейка крышных вентиляторов ВКРФ ДУ включает восемь стандартных типоразмеров, любая из моделей может быть изготовлена в 2-х вариантах по тепловой стойкости:
– до +400°С, 120 мин бесперебойной работы;
– до +600°С, 90 мин бесперебойной работы.
