Описание

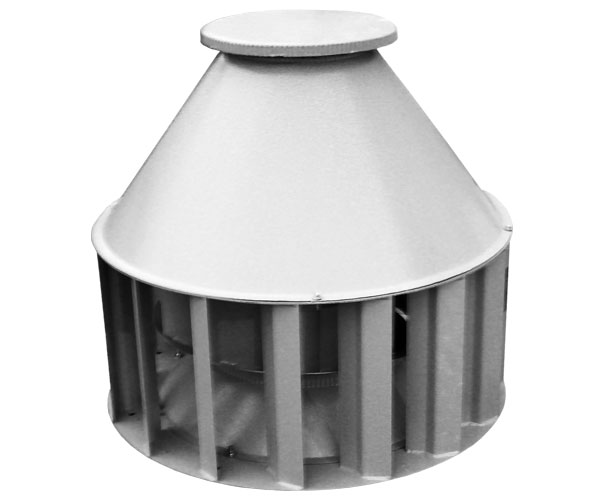

Вентилятор дымоудаления ВКР ДУ устанавливается в аварийных вентиляционных системах вытяжного типа промышленных/производственных сооружений, административных, общественных, жилых объектов, исключая те, которые по классификации НТБ 105-95 входят в категорию А или Б. Использование ВКР ДУ регламентируется СНиП41-01-2003 и СНиП2.04.05-91. Эксплуатация этого оборудования после пожара является не допустимой.
Вентиляторы дымоудаления этого типа могут два часа перемещать газовоздушные потоки температурой до 400 градусов или один час – температурой до 600 градусов. Требования к перемещаемым средам: отсутствие агрессивных, взрывоопасных, абразивных, липких компонентов, которые могут повредить изоляцию, металл или электродвигатель прибора, а также концентрация твердой взвеси – не выше 100 мг/куб.м.
Общие сведения
• Вентиляторы сертифицированы: соответствие
требованиям ТУ 4861-003-85589750
• Низкого давления
• Одностороннего всасывания
• Лопатки рабочего колеса-загнутые назад
• Количество лопаток рабочего колеса – 12
• Вентиляторы могут комплектоваться стаканами, клапанами и поддонами.
Основные выпускаемые типоразмеры
Условия эксплуатации вентилятора дымоудаления ВКР ДУ
Использовать вентиляторы для противопожарной системы вентиляции рекомендуется в регионах с умеренным климатом при температуре воздуха от – 40 до +40°С. Размещение производится по 1-й категории, на крышах обслуживаемых зданий и сооружений.
Вентиляторы дымоудаления ВКР ДУ выпускаются по схемам 1 и 5, которые отличаются способом установки в приборе рабочего колеса, и имеют следующие варианты исполнения:
• 02 – для перемещения сред температурой до 400 градусов в продолжение двух часов или до 600 градусов в продолжение часа (рабочее колесо изготовлено из жаростойкой нержавеющей стали)
• 03 – для перемещения сред температурой до 400 градусов в продолжение двух часов (колесо из жаростойкой углеродистой стали)
Модель и типоразмер выбираются в зависимости от предполагаемых условий эксплуатации и требований к производительности. Дополнительная комплектация крышных вентиляторов дымоудаления ВКР ДУ может включать монтажные стаканы разных видов, обратные клапаны, поддоны.
Основные варианты изготовления
| индекс | назначение и материалы |
| – | Общепромышленное исполнение, материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
