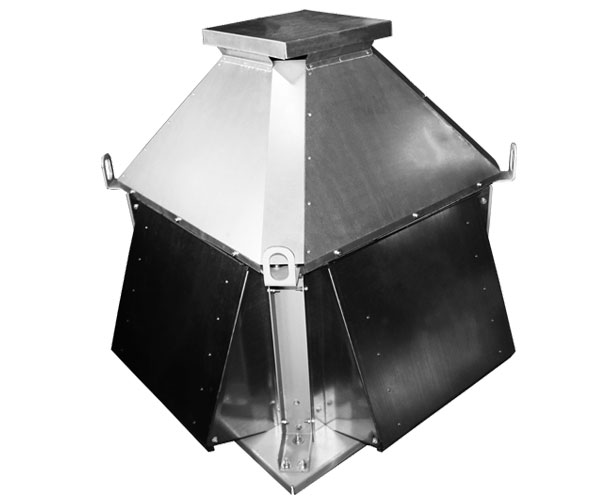

Описание ВКРФ «Огнеборец»
Промышленный вентилятор «Огнеборец» ВКРФ – вентилятор дымоудаления для систем аварийной вытяжной вентиляции. Количество загнутых назад лопаток на колесе составляет 12 единиц. Устройство обеспечивает улучшенный тип аэродинамики, в сравнении с другими типовыми устройствами. Производительность устройств составляет – от 3420 до 109667 м³/час. Абсолютное давление составляет до 1907 Па.
Этот тип вентилятора устанавливается на кровлю зданий при помощи монтажного стакана типа СТМ. Масса агрегата составляет от 47 до 1084 кг. Маленькие вентиляторы могут использоваться в местах, где возможна установка только компактных устройств. «Огнеборец» ВКРФ обладают высокой эффективностью и высокой надежностью. Устройство обладает всеми обязательными сертификатами качества.
Использование и назначение
Оборудование используется, как один из ключевых элементов по обеспечению вытяжной вентиляции. Промышленный вентилятор осуществляет не только вентилирование, но и отвод лишнего тепла и подходит для самых разных типов зданий – промышленных, жилых, административных и производственных.
Конструктивные особенности
Высокая производительность, улучшенная аэродинамика, сниженный уровень шума – особенности данного вентиляционного оборудования ВКРФ. Изготовление происходит по первому типу исполнения. Корпус защищен от коррозии благодаря использованию оцинкованной стали. Устройство соответствует ТУ 4861-008-85589750-2011.
Эксплуатационные особенности
Вентиляторы «Огнеборец» ВКРФ созданы для циркуляции неагрессивных типов газовоздушных смесей, не способных на самовоспламенение. Предельная концентрация твердых элементов и запыленность не должны превышать 100 мг/м³. Абсолютно недопустимым является наличие волокнистых и липких веществ.
Оборудование рассчитано на использование в умеренном и тропическом климате. Категория размещения согласно ГОСТ 15150 – первая, вторая и третья.
В течение 120 минут вентилятор способен смешивать газовоздушную смесь, температурой в 400ºС с воздухом, а также на протяжении 60 минут смесь с температурой в 600ºС.
Допустимая температура окружающей среды составляет от -40ºС до +40ºС, с условием использования вентилятора в умеренном климате. В тропическом климате температура окружающей среды может составлять от -10ºС до+45ºС.
Преимущества
Основные преимущества ВКРФ «Огнеборец» следующие:
- Возможность самостоятельного выбора мощности в пределах от 0,25 до 45 кВт.
- Рабочее колесо, оснащенное 12 лопатками.
- Корпус из оцинкованной стали.
- Возможность бесперебойной работы до 120 минут.
- Рабочее колесо, закрепленное на валу двигателя.
Вентилятор купить ВКРФ «Огнеборец» можно на нашем сайте. «Вентар-С» гарантирует абсолютное качество поставляемого оборудования и быструю доставку любых устройств во все уголки РФ.
Технические характеристики
| Обозначение | Мощность двигателя, кВт | Тип двигателя | Производительность, Q, м3/ч | Полное давление, Па при t=200Cо | Масса, кг |
| ВКРФ 3,55 ДУ | 0,25 | 63А4 | 3 420 | 78-308 | 47 |
| 0,25 | 63А4 | 3 768 | 133-346 | 50 | |
| 2,2 | 80В2 | 6 841 | 311-1232 | 60 | |
| 2,2 | 80В2 | 7 536 | 531-1384 | 54 | |
| ВКРФ 4 ДУ | 0,37 | 63B4 | 4 893 | 99-391 | 79 |
| 0,55 | 71A4 | 5 390 | 169-439 | 80 | |
| 3 | 90L2 | 9 786 | 395-1564 | 89 | |
| 4 | 100S2 | 10 781 | 674-1758 | 115 | |
| ВКРФ 4,5ДУ | 0,75 | 71B4 | 6 966 | 125-495 | 79,5 |
| 1,1 | 80A4 | 7 675 | 213-556 | 82,9 | |
| 5,5 | 100L2 | 13 933 | 500-1980 | 104 | |
| 7,5 | 112M2 | 15 350 | 853-2224 | 118,8 | |
| ВКРФ 5,0ДУ | 0,37 | 71A6 | 6 371 | 69-272 | 92,1 |
| 0,55 | 71B6 | 7 019 | 117-305 | 100,2 | |
| 1,1 | 80A4 | 9 556 | 154-611 | 95,3 | |
| 2,2 | 90L4 | 10 528 | 263-687 | 116,5 | |
| ВКРФ 5,6ДУ | 0,55 | 71B6 | 8 951 | 86-341 | 94,3 |
| 1,1 | 80B6 | 9 861 | 147-383 | 101,5 | |
| 2,2 | 90L4 | 13 426 | 194-766 | 115 | |
| 3 | 100S4 | 14 791 | 330-861 | 116 | |
| ВКРФ 6,3 ДУ | 1,1 | 80B6 | 12 744 | 109-431 | 167,35 |
| 1,5 | 90L6 | 14 040 | 186-484 | 172,35 | |
| 4 | 100L4 | 19 116 | 245-970 | 184,35 | |
| 5,5 | 112M4 | 21 060 | 418-1090 | 214,85 | |
| ВКРФ 7,1 ДУ | 2,2 | 100L6 | 18 241 | 138-548 | 224,8 |
| 3 | 112MA6 | 20 097 | 236-615 | 239,8 | |
| 7,5 | 132S4 | 27 362 | 311-1232 | 267,3 | |
| 11 | 132M4 | 30 145 | 531-1384 | 275,8 | |
| 0,75 | 90LA8 | 13 681 | 78-308 | 217,8 | |
| 1,1 | 90LB8 | 15 072 | 133-346 | 217,8 | |
| ВКРФ 8 ДУ | 4 | 112MB6 | 26 095 | 176-695 | 296,5 |
| 5,5 | 132S6 | 28 749 | 300-781 | 315,5 | |
| 11 | 132M4 | 39 142 | 395-1564 | 328 | |
| 18,5 | 160M4 | 43 123 | 674-1578 | 394,5 | |
| 1,5 | 100L8 | 19 571 | 99-391 | 281 | |
| 2,2 | 112MA8 | 21 561 | 169-439 | 287 | |
| ВКРФ 9 ДУ | 7,5 | 132M6 | 37 155 | 222-880 | 357,2 |
| 11 | 160M6 | 40 933 | 379-989 | 409,7 | |
| 22 | 180S4 | 55 732 | 500-1980 | 450,7 | |
| 30 | 180M4 | 61 399 | 853-2224 | 476,7 | |
| 3 | 112MB8 | 27 866 | 125-495 | 326,2 | |
| 4 | 132S8 | 30 700 | 213-556 | 344,2 | |
| ВКРФ 10 ДУ | 5,5 | 132M8 | 38 225 | 154-611 | 570,2 |
| 7,5 | 160S8 | 42 112 | 154-611 | 620,2 | |
| 11 | 160M6 | 50 966 | 274-1086 | 622,2 | |
| 15 | 160M6 | 56 149 | 468-1221 | 642,2 | |
| ВКРФ 11,2 ДУ | 7,5 | 160S8 | 53 703 | 194-766 | 721,5 |
| 11 | 160M8 | 59 164 | 330-861 | 741,5 | |
| 18,5 | 180M6 | 71 604 | 344-1363 | 769,5 | |
| 30 | 200L6 | 78 886 | 587-1531 | 839,5 | |
| ВКРФ 12,5 ДУ | 15 | 180M8 | 74 658 | 241-955 | 873,6 |
| 22 | 200L8 | 82 250 | 411-1073 | 943,6 | |
| 37 | 225M6 | 99 544 | 429-1697 | 998,6 | |
| 45 | 250S6 | 109 667 | 731-1907 | 1083,6 |
Размеры
| Типоразмер | H, мм | L1, мм | L, мм | F, мм | d, мм |
| ВКРФ 3,55 ДУ | 584 | 685 | 605 | 480 | 14 |
| ВКРФ 4 ДУ | 659 | 772 | 665 | 530 | 14 |
| ВКРФ 4,5 ДУ | 741 | 869 | 720 | 580 | 14 |
| ВКРФ 5 ДУ | 823 | 965 | 820 | 630 | 14 |
| ВКРФ 5,6 ДУ | 922 | 1081 | 900 | 690 | 14 |
| ВКРФ 6,3 ДУ | 1038 | 1217 | 1008 | 755 | 14 |
| ВКРФ 7,1 ДУ | 1169 | 1363 | 1136 | 840 | 14 |
| ВКРФ 8 ДУ | 1318 | 1545 | 1280 | 1005 | 16 |
| ВКРФ 9 ДУ | 1482 | 1738 | 1440 | 1050 | 16 |
| ВКРФ 10 ДУ | 1647 | 1931 | 1600 | 1220 | 16 |
| ВКРФ 11,2 ДУ | 1845 | 2163 | 1792 | 1350 | 16 |
| ВКРФ 12,5 ДУ | 2059 | 2414 | 2000 | 1505 | 18 |
Аэродинамические характеристики
