Характеристики:
- Воздухообмен, м³/ч – 2790
- Тип вент.установки – Приточная
- Частота вращения, об/мин – 1310
- Статическое давление, Па (max) – 450
- Воздуховод – Круглый
- Диаметр канала, мм – 315
- Мощность нагревателя, кВт – 27,2
- Мощность вентилятора, кВт – 1,5
- Напряжение, В – 380
- Ток, А – 2,6
- Класс защиты – IP54
- Уровень шума, дБ – 56
- Габариты, мм – 720х500х1500
- Вес, кг – 98
- Тип нагревателя – Водяной
- Гарантийный срок – 1 год
- Родина бренда – Дания
- Страна производства – Россия
Описание

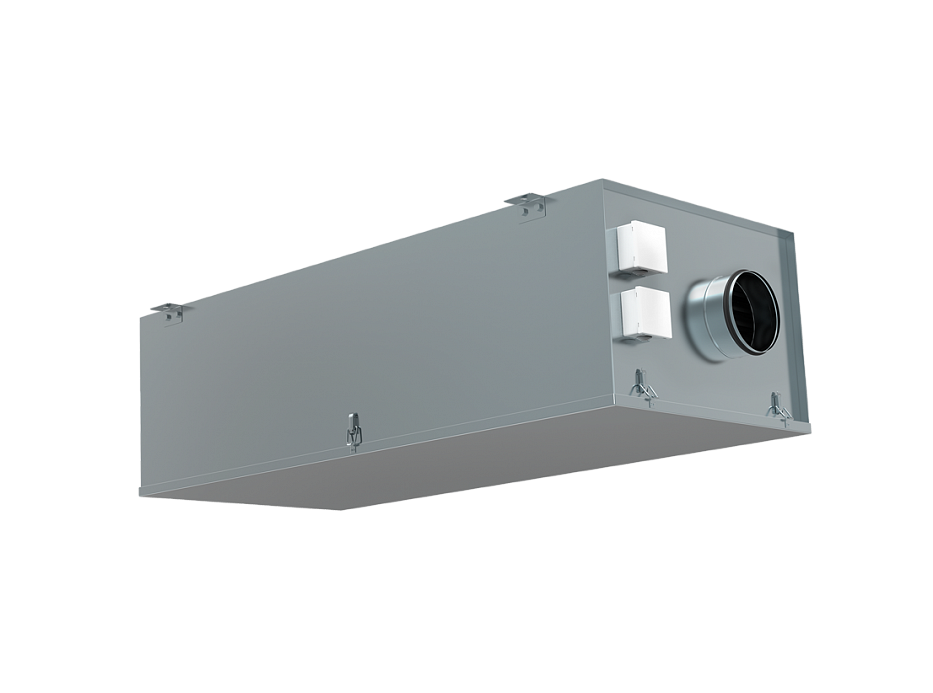

Вентиляционная установка CAU 3000/3-W VIM предназначена для работы в помещениях небольших площадей: офисах, магазинах, квартирах и т.д. Изготавливается в компактном звуко-, теплоизолированном (толщина изоляции 50 мм) корпусе из оцинкованной стали. Установку можно монтировать непосредственно в обслуживаемом помещении за подвесным потолком.
Конструкция
Установка CAU 3000/3-W VIM оснащена фильтром класса EU5, водяным нагревателем и вентилятором. Все вентиляторы оборудованы асинхронным двигателем с внешним ротором и уплотненными, не требующими обслуживания подшипниками, что увеличивает срок их службы. Защита двигателя вентилятора осуществляется встроенными термоконтактами. Поверхность теплообмена водяного нагревателя изготавливается из медно-алюминиевых труб механически расширенных на ребра в виде пластин. Пластины имеют волнистую форму, что позволяет увеличить поверхность теплообмена.
Пайка калачей водяных воздухонагревателей осуществляется припоем с 5% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя.
Дополнительно можно приобрести:
Воздушные клапана DCA, DR, обратные клапаны RSK, быстроразъемные хомуты FCC, однофазные плавные регуляторы скорости MTY, пятиступенчатые трансформаторы FSRE, FSRD, шумоглушители SRr, SCr, циркуляционный насос, 3-х ходовой вентиль, привод вентиля.
Для приточных установок поставляются сменные фильтры.
Установка может быть укомплектована либо комплексной системой, либо отдельными элементами автоматики.
В комплексную систему входит щит автоматики (заказывается отдельно). Датчик защиты от заморозки поставляется отдельно.
Отдельные элементы автоматики: регулятор температуры, канальный датчик температуры, контактный (или погружной) датчик температуры, термостат защиты от замерзания.
Преимущества приточной установки Shuft (Шафт) серии CAU W VIM:
- Минимальная высота установки;
- Прочный корпус из оцинкованной стали;
- Звуко-, теплоизоляция 50 мм из базальтовой минеральной ваты;
- Высокоэффективный вентилятор;
- Медно-алюминиевый водяной нагреватель;
- Установка оборудована фильтром EU5;
- Степень защиты IP 54
Монтаж
Приточная установка поставляется готовая к подключению. Монтаж установки может быть произведен только в горизонтальном положении, обеспечивающем отвод воздуха из гидравлического контура теплообменника.
Необходимо предусматривать доступ для обслуживания установки.
Уход
Единственное требование – очистка. Рекомендуется проводить осмотр и чистку фильтра каждый месяц, осмотр вентилятора и чистку крыльчатки проводить каждые шесть месяцев.
Перед очисткой необходимо убедиться, что:
- Прекращена подача напряжения;
- Выключатель заблокирован;
- Крыльчатка вентилятора полностью остановилась;
- Нагреватель, двигатель и крыльчатка вентилятора полностью остыли.
При очистке установки следует помнить, что:
- Фильтр подлежит замене один раз в полгода;
- Для чистки крыльчатки ее требуется снять (вместе с электродвигателем);
- Чистить необходимо осторожно, чтоб не нарушить балансировку крыльчатки;
- Нельзя применять агрессивные химические вещества или очистители;
- Нельзя применять острые предметы и устройства, работающие под высоким давлением;
- Нельзя погружать двигатель в воду или другую жидкость.
Подшипники в случае повреждения подлежат замене.
