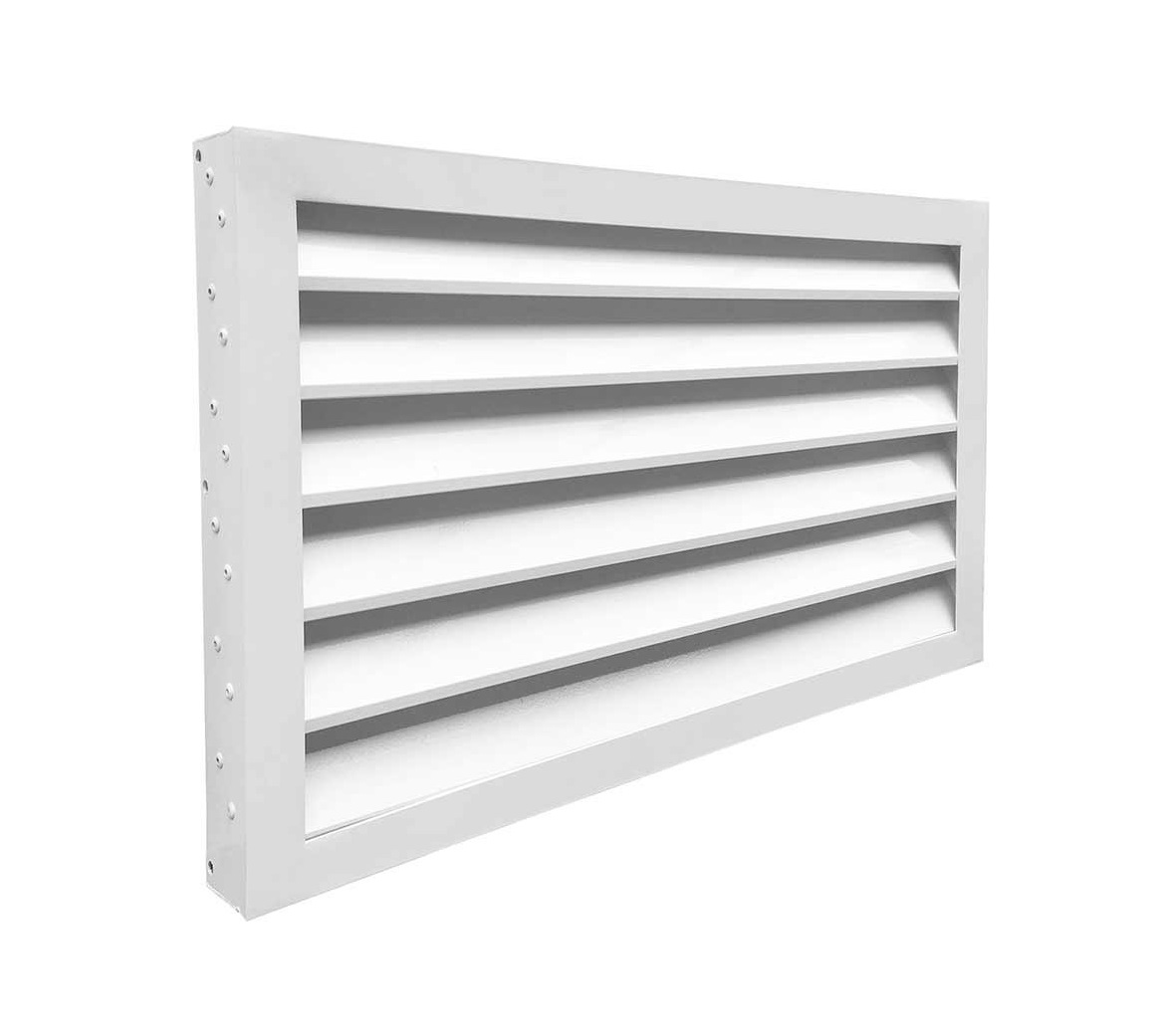

Наружная решетка с усиленным уголком ФВР2Н накладного типа используется в приточно-вытяжной вентиляции, а также для защиты внутреннего пространства от попадания атмосферных осадков. Решетка накладывается на проем, либо полностью утапливается в проеме.

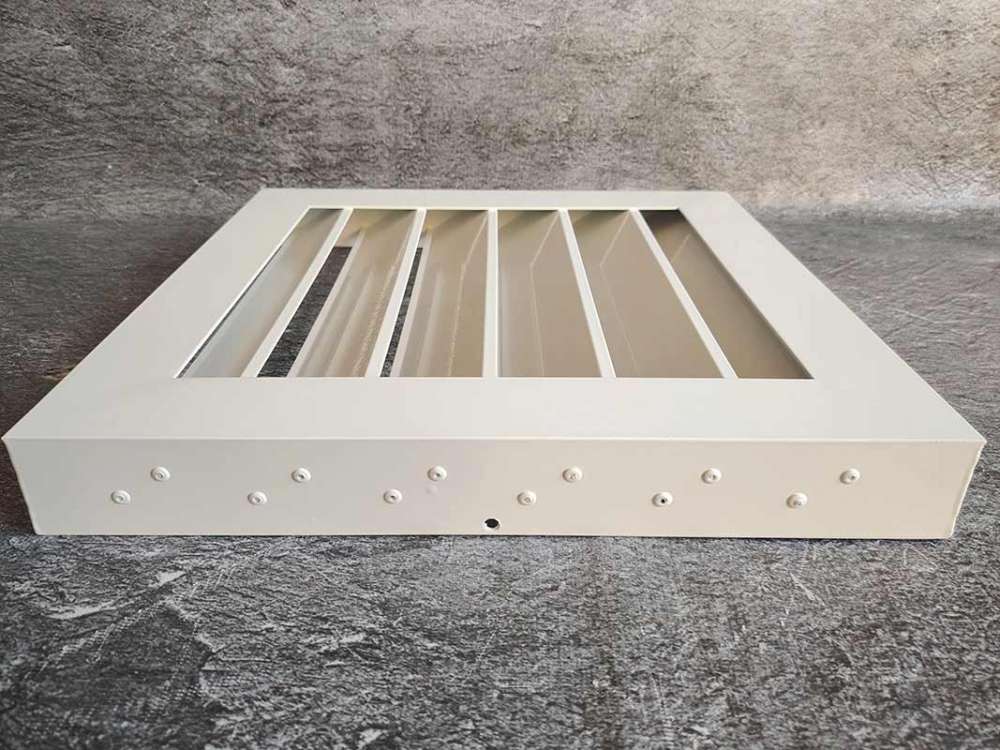

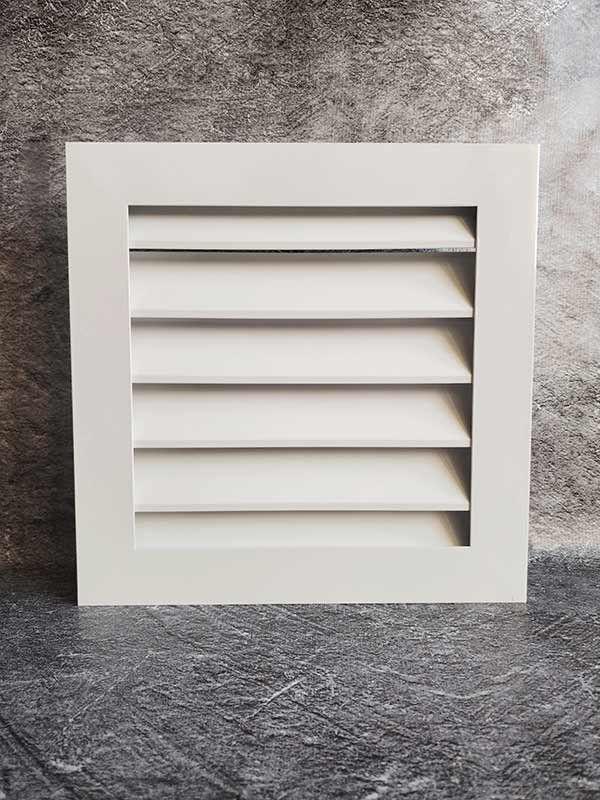

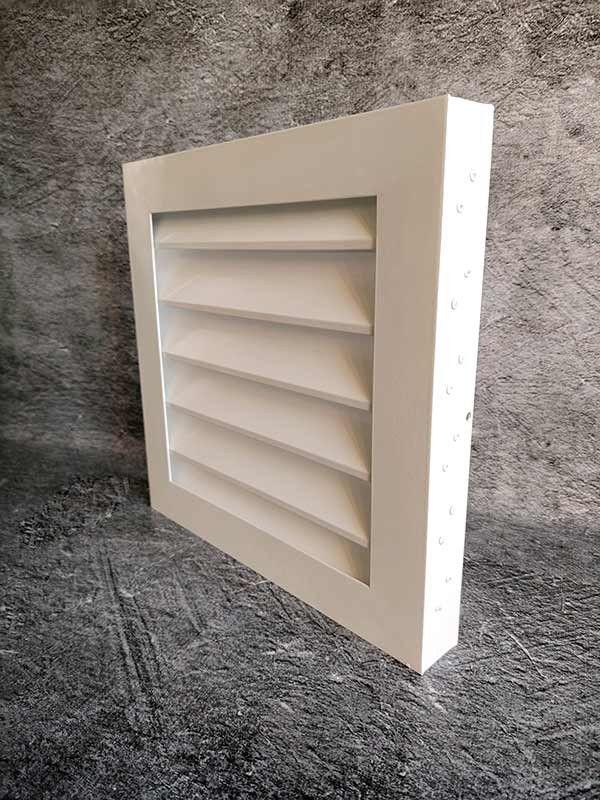

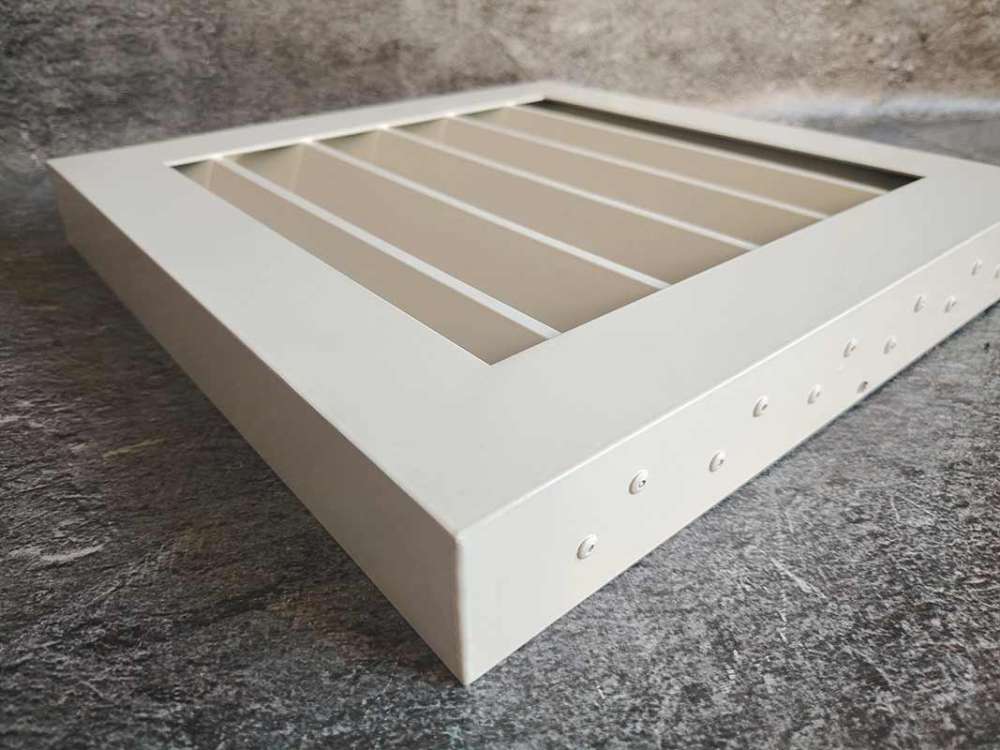

Конструкция решетки представляет собой рамку без внешнего фланца из уголка 45х45 мм и неподвижно закрепленные Z-образных жалюзи, установленные под углом 35˚. Усиленный уголок позволяет изготавливать цельную решетку площадью более 2,5 м2.
Минимальный рекомендуемый размер 200х200 мм
Максимальный рекомендуемый размер 2900х2900 мм
При заказе большего размера, решетка изготавливается из составных частей.
Предусмотрена возможность оснащения адаптером для присоединения к воздуховоду.
Материал изготовления
При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2018).
По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.
Варианты монтажа
- Накладной монтаж;
- Утопленный монтаж;
- Монтаж с помощью монтажной пластины.
Габаритно-посадочные размеры фасадной решетки ФВР2Н
АхВ – габаритные размеры решетки.
При стороне А > 800 мм устанавливается П-образный профиль 20х15
Стандартные типоразмеры, площадь свободного сечения (Fc.с.)
и теоретическая масса (m) ФВР2Н
Пример заказа
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
