Подробное описание

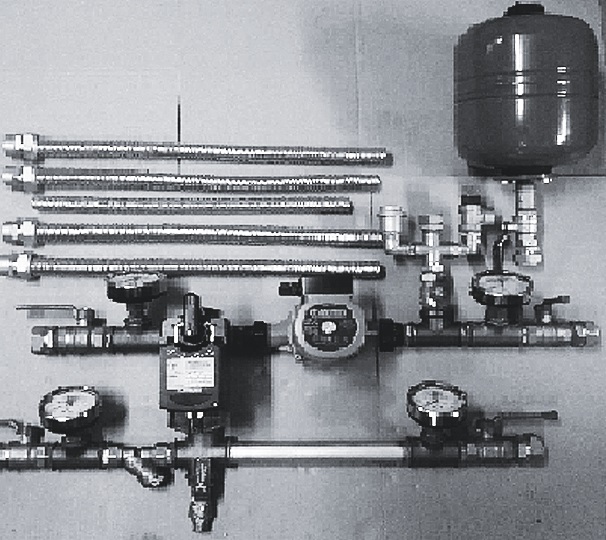

Данный узел предназначен для правильной работы приточно-вытяжных установок, в состав которых входят гликолевые теплообменники, выполняющие функцию теплоутилизации. Данный узел терморегулирования устанавливается в контуре, соединяющем приточный и вытяжной гликолевый теплообменник, посредством трубопровода. Узел содержит все необходимые элементы обвязки, нужные для правильной работы контура. Для правильной работы системы достаточно подсоединить узел к сети трубопроводов и подключить привод и насос к контроллеру управления. В процессе работы узел создает необходимый расход теплоносителя, нужный для переноса тепла с нагретого вытяжного теплообменника на холодный приточный. Трехходовой клапан, установленный в узле, смешивая в нужном количестве потоки гликоля, регулирует максимальную производительность теплоутилизаторов. В случае переохлаждения одного из теплообменников, трехходовой клапан подмешивает в контур более нагретую жидкость, тем самым предотвращая возможность обмерзания гликолевого калорифера. Использование электропривода плавного регулирования позволяет осуществлять точное управление трехходовым клапаном. Термоманометры, установленные во всех частях узла, позволяют отслеживать параметры температуры и давления в разных участках системы. На узел устанавливается группа безопасности, которая содержит предохранительный клапан, воздухоотводчик и расширительный бак. Воздухоотводчик необходим для автоматического стравливания из системы воздуха, попавшего в контур при заполнении.

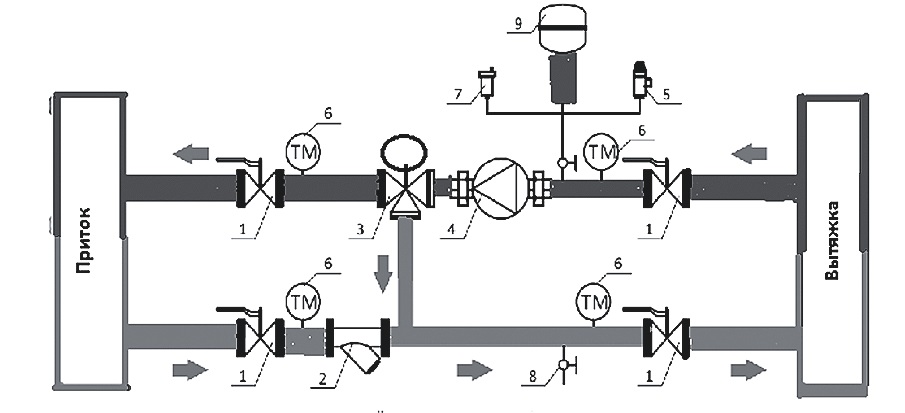

Cхема узла терморегулирования для гликолевых рекуператоров SUS-P
1. Шаровой кран
2. Фильтр косой сетчатый
3. Клапан регулирующий с приводом
4. Насос циркуляционный
5. Клапан предохранительный
6. Термоманометр
7. Воздухоотводчик
8. Кран сливной
9. Бак расширительный
Технические данные
| Модель | Присоед. размер | Тип насоса | Макс. расход теплоносителя, м3/ч |
Кvs клапана |
|---|---|---|---|---|
| SUS-P-80-10.0 | G 1 | UCP 25-80 | 2 | 10 |
| SUS-P-80-16.0 | G 1 1/4 | UCP 32-80 | 5 | 16 |
| SUS-P-120-25.0 | G 1 1/2 | GHN 40-120F | 8 | 25 |
| SUS-P-120-40.0 | G 2 | GHN 50-120F | 12 | 40 |
| SUS-P-120-63.0 | G 2 1/2 | GHN 65-120F | 22 | 63 |
| SUS-P-120-90.0 | F 3 | GHN 80-120F | 30 | 90 |
| SUS-P-120-150,0 | F 4 | GHN 80-120F | 40 | 150 |
| Модель | Цирк. насос | Регулирующий клапан | Привод регулирующего клапана | ||||
|---|---|---|---|---|---|---|---|
| Тип | Питание | Мощн., Вт | Привод | Управление | Усилие | ||
| SUS-P-80-10.0 | UCP 25-80 | 1×220 | 140 | BV-3-25-10 | DA 04N24PI | 0-10 В | 4Нм |
| SUS-P-80-16.0 | UCP 32-80 | 1×220 | 400 | BV-3-32-16 | DA 04N24PI | 0-10 В | 4Нм |
| SUS-P-120-25.0 | GHN 40-120F | 3×380 | 650 | BV-3-40-25 | DA 08N24PI | 0-10 В | 8Нм |
| SUS-P-120-40.0 | GHN 50-120F | 3×380 | 860 | BV-3-40-40 | DA 08N24PI | 0-10 В | 8Нм |
| SUS-P-120-63.0 | GHN 65-120F | 3×380 | 1450 | BV-3-50-63 | DA 08N24PI | 0-10 В | 8Нм |
| SUS-P-120-90.0 | GHN 80-120F | 3×380 | 1450 | 3F65 | ESBE 92 P | 0-10 В | 15 Нм |
| SUS-P-120-150.0 | GHN 80-120F | 3×380 | 1650 | 3F80 | ESBE 92 P | 0-10 В | 15 Нм |
×
