Узел прохода УП
⚙️ Подбор и заказ
Характеристики
Описание
Узел прохода УП — комплектующее изделие вентиляционных систем производства ВЭЛТ. Узлы прохода устанавливаются в системах принудительной и естественной вентиляции помещений общего назначения. Узлы прохода устанавливаются как на железобетонные стаканы, так и на обычную кровлю.
Конструкция и исполнения
Узлы прохода устанавливаются в системах принудительной и естественной вентиляции помещений общего назначения. Узлы прохода устанавливаются как на железобетонные стаканы, так и на обычную кровлю. То или иное исполнение выбирается проектировщиком в зависимости от конкретных условий (температура, влажность и др.). Узел прохода состоит из патрубка, приваренного к опорному фланцу, которым узел прохода крепится к железобетонному стакану, установленному на покрытиях зданий.
Что это даёт
Где применяется
- монтаж вентиляторов и вентиляционных установок
- узлы прохода через кровлю и перекрытия
- аспирационные и тягодутьевые линии
- реконструкция и ремонт существующих систем
Технические характеристики
| Обозначение | D, мм | Без кольца для сбора конденсата. D1, мм | Без кольца для сбора конденсата. n | Без кольца для сбора конденсата. D2, мм | D3, мм | Масса, кг |
|---|---|---|---|---|---|---|
| УП 2. | 200 | 230 | 30,5 | |||
| УП 2-01 | 250 | 280 | 540 | 472 | 32,8 | |
| УП 2-02 | 315 | 345 | 8 | 36,3 | ||
| УП 2-03 | 400 | 430 | 57,8 | |||
| УП 2-04 | 450 | 480 | 10 | 840 | 772 | 59,7 |
| УП 2-05 | 500 | 530 | 61 | |||
| УП 2-06 | 630 | 660 | 87,5 | |||
| УП 2-07 | 710 | 740 | 12 | 1140 | 1072 | 90,9 |
| УП 2-08 | 800 | 830 | 103,6 | |||
| УП 2-09 | 1000 | 1040 | 16 | 1340 | 1272 | 111,5 |
| УП 2-10 | 1250 | 1295 | 18 | 1590 | 1522 | 139,5 |
| УП 2-11 | 200 | 230 | 31 | |||
| УП 2-12 | 250 | 280 | 540 | 472 | 33,4 | |
| УП 2-13 | 315 | 345 | 8 | 37,3 | ||
| УП 2-14 | 400 | 430 | 58,7 | |||
| УП 2-15 | 450 | 480 | 10 | 840 | 772 | 60,7 |
| УП 2-16 | 500 | 530 | 62,1 | |||
| УП 2-17 | 630 | 660 | 88,9 | |||
| УП 2-18 | 710 | 740 | 12 | 1140 | 1072 | 92,4 |
| УП 2-19 | 800 | 830 | 105,3 | |||
| УП 2-20 | 1000 | 1040 | 16 | 1340 | 1272 | 113,7 |
| УП 2-21 | 1250 | 1295 | 18 | 1590 | 1522 | 142,2 |
| Обозначение | D, мм | D1, мм Без кольца для сбора конденсата | Без кольца для сбора конденсата. n | Без кольца для сбора конденсата. D2, мм | D3, мм | Масса, кг |
|---|---|---|---|---|---|---|
| УП 3. | 200 | 230 | 28,8 | |||
| УП 3-01 | 250 | 280 | 540 | 472 | 30,1 | |
| УП 3-02 | 315 | 345 | 8 | 34,1 | ||
| УП 3-03 | 400 | 430 | 55,2 | |||
| УП 3-04 | 450 | 480 | 10 | 840 | 772 | 57 |
| УП 3-05 | 500 | 530 | 58,3 | |||
| УП 3-06 | 630 | 660 | 84,8 | |||
| УП 3-07 | 710 | 740 | 12 | 1140 | 1072 | 88,1 |
| УП 3-08 | 800 | 830 | 100,6 | |||
| УП 3-09 | 1000 | 1040 | 16 | 1340 | 1272 | 107,9 |
| УП 3-10 | 1250 | 1295 | 18 | 1590 | 1522 | 131,4 |
| УП 3-11 | 200 | 230 | 29 | |||
| УП 3-12 | 250 | 280 | 540 | 472 | 30,4 | |
| УП 3-13 | 315 | 345 | 8 | 34,3 | ||
| УП 3-14 | 400 | 430 | 55,7 | |||
| УП 3-15 | 450 | 480 | 10 | 840 | 772 | 57,7 |
| УП 3-16 | 500 | 530 | 59,1 | |||
| УП 3-17 | 630 | 660 | 85,9 | |||
| УП 3-18 | 710 | 740 | 12 | 1140 | 1072 | 89,4 |
| УП 3-19 | 800 | 830 | 102,3 | |||
| УП 3-20 | 1000 | 1040 | 16 | 1340 | 1272 | 110 |
| УП 3-21 | 1250 | 1295 | 18 | 1590 | 1522 | 134 |

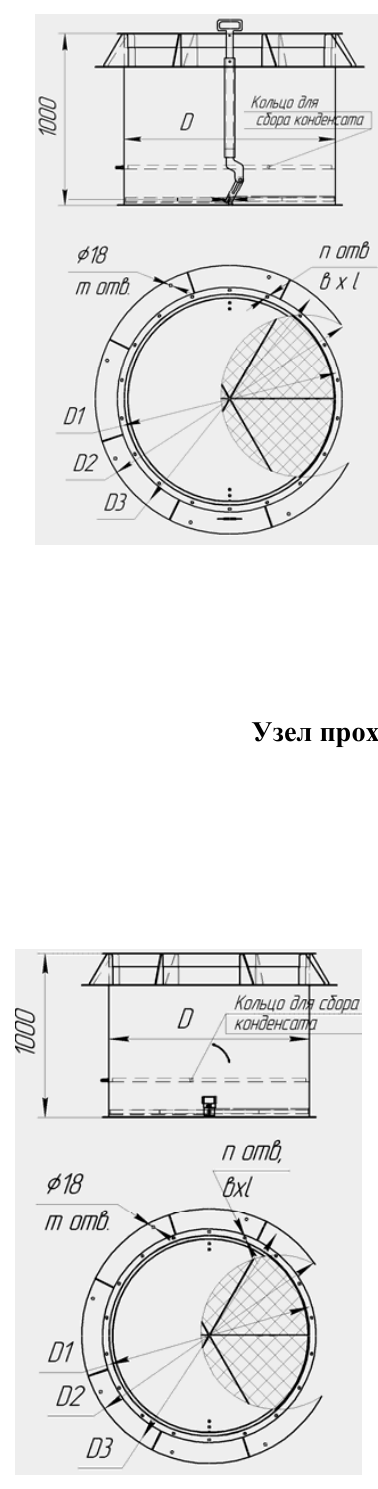

Габаритные и присоединительные размеры
| Обозначение | D, мм | D1, мм | n | ß x l | D2, мм | D3, мм | m | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| УП 1. | 200 | 230 | 21 | |||||
| УП 1-01 | 250 | 280 | 540 | 472 | 4 | 22 | ||
| УП 1-02 | 315 | 345 | 8 | 24 | ||||
| УП 1-03 | 400 | 430 | 43 | |||||
| УП 1-04 | 450 | 480 | 10 | 840 | 772 | 44 | ||
| УП 1-05 | 500 | 530 | 44 | |||||
| УП 1-06 | 630 | 660 | 67 | |||||
| УП 1-07 | 710 | 740 | 12 | 1140 | 1072 | 68 | ||
| УП 1-08 | 800 | 830 | 78 | |||||
| УП 1-09 | 1000 | 1040 | 16 | 1340 | 1272 | 86 | ||
| УП 1-10 | 1250 | 1295 | 18 | 12х18 | 1590 | 1522 | 102 |
Как подобрать
- уточните присоединительные размеры оборудования и воздуховода
- проверьте условия эксплуатации: температура, влажность, наружная установка
- для виброизоляторов подбирайте типоразмер по массе оборудования и частоте вращения
- при заказе указывайте типоразмер по обозначению производителя
Монтаж и эксплуатация
- присоединения выполняются с уплотнением; гибкие вставки не должны быть натянуты
- виброизоляторы устанавливаются равномерно по опорам, с выравниванием осадки
- узлы прохода через кровлю гидроизолируются
- после монтажа проверяется отсутствие подсосов
Важно знать
Вставка гасит вибрацию, но не предназначена для стыковки смещённых фланцев — соосность обеспечивается монтажом.
Документация. Технический лист с полными таблицами и чертежами — Узел прохода УП (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
