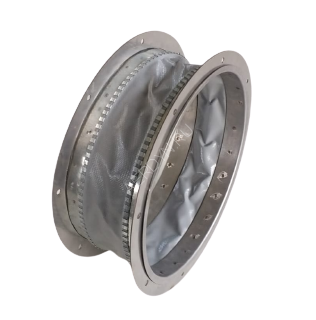

Вставки гибкие прямоугольные ВГп и круглые ВГк
⚙️ Подбор и заказ
Характеристики
Описание
Вставки гибкие прямоугольные ВГп и круглые ВГк — комплектующее изделие вентиляционных систем производства ВЭЛТ. Вставки гибкие к вентиляторам предназначены для предотвращения передачи вибрации от вентилятора к воздуховодам и для снижения уровня шума. Вставки гибкие изготовляются в климатическом исполнении – У (умеренный климат) 1-й категории размещения по ГОСТ 15150-69.
Конструкция и исполнения
Вставки гибкие к вентиляторам предназначены для предотвращения передачи вибрации от вентилятора к воздуховодам и для снижения уровня шума. Вставки гибкие изготовляются в климатическом исполнении – У (умеренный климат) 1-й категории размещения по ГОСТ 15150-69. Гибкий элемент вставок типоразмера 45-60-45 изготовлен из полиэстра и обеспечивает изменение их длины до 60 мм.
Что это даёт
Где применяется
- монтаж вентиляторов и вентиляционных установок
- узлы прохода через кровлю и перекрытия
- аспирационные и тягодутьевые линии
- реконструкция и ремонт существующих систем
Габаритные и присоединительные размеры
| Назначение вставки | № вставки ВГп | A | B | a Размеры, мм | Размеры, мм b | d | H | n, шт |
|---|---|---|---|---|---|---|---|---|
| 2 | 170 | 170 | 140 | 140 | 8×12 | 158…214 | 2×6 | |
| 2,5 | 200 | 200 | 175 | 175 | 8×12 | 158…214 | 2×8 | |
| 2,8 | 223 | 223 | 197 | 197 | 8 | 158…214 | 2×8 | |
| 3,15 | 245 | 245 | 220 | 220 | 8×12 | 158…214 | 2×8 | |
| 3,55 | 274 | 274 | 248 | 248 | 8 | 158…214 | 2×8 | |
| 4 | 300 | 300 | 270 | 270 | 8×12 | 158…214 | 2×8 | |
| 4,5 | 340 | 340 | 315 | 315 | 8×16 | 158…214 | 2×8 | |
| ВР 80-75 | 5 | 380 | 380 | 350 | 350 | 8×12 | 158…214 | 2×8 |
| ВР 86-77 | 5,6 | 420 | 420 | 395 | 395 | 8×16 | 158…214 | 2×8 |
| ВР 280-46 | 6,3 | 470 | 470 | 441 | 441 | 8×16 | 158…214 | 2×16 |
| ВЦ 4-75 | 7,1 | 533 | 533 | 497 | 497 | 10 | 158…214 | 2×16 |
| ВЦ 14-46 | 8 | 600 | 600 | 560 | 560 | 10×14 | 158…214 | 2×16 |
| 9 | 670 | 670 | 630 | 630 | 9 | 158…214 | 2×16 | |
| 10 | 750 | 750 | 700 | 700 | 10×14 | 158…214 | 2×16 | |
| 11,2 | 834 | 834 | 784 | 784 | 10×16 | 158…214 | 2×16 | |
| 12 | 880 | 880 | 840 | 840 | 10×14 | 158…214 | 2×16 | |
| 12,5 | 930 | 930 | 875 | 875 | 10×14 | 158…214 | 2×16 | |
| 14 | 1176 | 1040 | 1120 | 980 | 12×24 | 169…225 | 2×16 | |
| 16 | 1346 | 1187 | 1280 | 1120 | 13х20 | 169…225 | 2×36 | |
| 3,15 | 170 | 140 | 130 | 100 | 7×12 | 128…183 | 2×6 | |
| 4 | 210 | 170 | 170 | 130 | 7×12 | 145…200 | 2×8 | |
| 5 | 242 | 195 | 205 | 160 | 10×14 | 145…200 | 2×10 | |
| ВР 132-30 | 6,3 | 298 | 235 | 252 | 190 | 10×14 | 145…200 | 2×14 |
| 8 | 370 | 290 | 320 | 240 | 12×16 | 145…200 | 2×10 | |
| 10 | 450 | 352 | 450 | 300 | 12×16 | 155…210 | 2×12 | |
| 12,5 | 560 | 440 | 510 | 390 | 10×14 | 155…210 | 2×20 | |
| 2,5 | 176 | 162 | 150 | 136 | 8×12 | 116…171 | 2×8 | |
| 3,15 | 220 | 205 | 190 | 172 | 8×12 | 116…171 | 2×8 | |
| 4 | 270 | 250 | 240 | 218 | 8×12 | 116…171 | 2×12 | |
| 5 | 340 | 312 | 300 | 274 | 8×12 | 128…183 | 2×10 | |
| 6,3 | 410 | 380 | 380 | 350 | 8×12 | 128…183 | 2×16 | |
| 8 | 530 | 450 | 480 | 400 | 10×14 | 145…200 | 2×18 | |
| 10 | 660 | 660 | 610 | 610 | 10×14 | 155…210 | 2×26 | |
| 3,55 | 200 | 141 | 156 | 97 | 8×12 | 145…200 | 2×6 | |
| 4 | 219 | 182 | 175 | 138 | 12×16 | 141…196 | 2×8 | |
| 8 | 448 | 300 | 394 | 246 | 12×16 | 153…208 | 2×12 | |
| 8,5 | 448 | 300 | 394 | 246 | 12×16 | 153…208 | 2×12 | |
| 4,25 | 253 | 207 | 221 | 175 | 12×16 | 128…183 | 2×8 | |
| ВЦ 5-45 | 8 | 497 | 405 | 443 | 351 | 12×16 | 145…200 | 2×14 |
| 8,5 | 497 | 405 | 443 | 351 | 12×16 | 145…200 | 2×14 |
Показаны 40 строк из 58 — полные таблицы в техническом листе.
Как подобрать
- уточните присоединительные размеры оборудования и воздуховода
- проверьте условия эксплуатации: температура, влажность, наружная установка
- для виброизоляторов подбирайте типоразмер по массе оборудования и частоте вращения
- при заказе указывайте типоразмер по обозначению производителя
Монтаж и эксплуатация
- присоединения выполняются с уплотнением; гибкие вставки не должны быть натянуты
- виброизоляторы устанавливаются равномерно по опорам, с выравниванием осадки
- узлы прохода через кровлю гидроизолируются
- после монтажа проверяется отсутствие подсосов
Важно знать
Вставка гасит вибрацию, но не предназначена для стыковки смещённых фланцев — соосность обеспечивается монтажом.
Документация. Технический лист с полными таблицами и чертежами — Вставки гибкие прямоугольные ВГп и круглые ВГк (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
