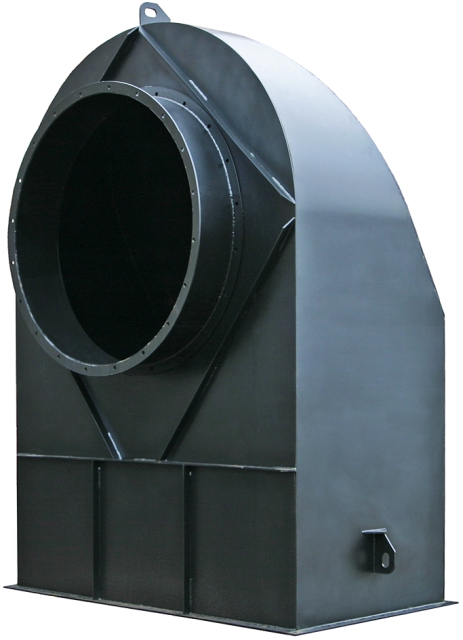

Карманы всасывающие к дымососам ДН и вентиляторам ВДН
⚙️ Подбор и заказ
Характеристики
Описание
Карманы всасывающие к дымососам ДН и вентиляторам ВДН — комплектующее изделие вентиляционных систем производства ВЭЛТ. Предназначены для удаления продуктов сгорания от котлов в дымовые трубы и для подачи чистого воздуха в котельные установки малой мощности. Карманы всасывающие изготовляются в климатическом исполнении – У (умеренный климат) 2-й категории размещения по ГОСТ 15150-69
Конструкция и исполнения
Карманы всасывающие к дымососам ДН и вентиляторам ВДН. Предназначены для удаления продуктов сгорания от котлов в дымовые трубы и для подачи чистого воздуха в котельные установки малой мощности. Карманы всасывающие изготовляются в климатическом исполнении – У (умеренный климат) 2-й категории размещения по ГОСТ 15150-69
Что это даёт
Где применяется
- монтаж вентиляторов и вентиляционных установок
- узлы прохода через кровлю и перекрытия
- аспирационные и тягодутьевые линии
- реконструкция и ремонт существующих систем
Технические характеристики
| № кармана 19 | 1245 L | L1 1325 | Размеры, мм E 18 | C 14 | T 2776 | Кол-во, шт n | Кол-во, шт 1800 n2 | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| 6,3 | 588 | 328 | 832 | 414 | 895 | 8 | 20 | 69 |
| 8 | 588 | 328 | 832 | 414 | 895 | 12 | 20 | 72 |
| 10 | 710 | 400 | 1040 | 514 | 1100 | 12 | 26 | 98 |
| 12,5 | 845 | 478 | 1316 | 650 | 1358 | 16 | 30 | 113 |
| 13 | 949 | 545 | 1388 | 702 | 1450 | 16 | 32 | 292 |
| 13,5 | 949 | 545 | 1388 | 702 | 1450 | 16 | 32 | 303 |
| 15 | 1054 | 600 | 1588 | 800 | 1650 | 16 | 36 | 358 |
| 19 | 1274 | 734 | 1950 | 980 | 2010 | 16 | 36 | 743 |
Габаритные и присоединительные размеры
| № кармана | D | D1 | d | Размеры, мм d2 | H | h | B |
|---|---|---|---|---|---|---|---|
| 6,3 | 424 | 453 | 12 | 14 | 1055 | 633 | 945 |
| 8 | 536 | 570 | 12 | 14 | 1055 | 633 | 945 |
| 10 | 660 | 702 | 12 | 14 | 1195 | 670 | 1155 |
| 12,5 | 836 | 875 | 12 | 14 | 1425 | 761 | 1408 |
| 13 | 836 | 875 | 12 | 14 | 1950 | 1250 | 1950 |
| 13,5 | 975 | 1020 | 14 | 14 | 1950 | 1250 | 1500 |
| 15 | 1100 | 1180 | 14 | 14 | 2200 | 1400 | 1696 |
| 19 | 1245 | 1325 | 18 | 14 | 2776 | 1800 | 2050 |
Как подобрать
- уточните присоединительные размеры оборудования и воздуховода
- проверьте условия эксплуатации: температура, влажность, наружная установка
- для виброизоляторов подбирайте типоразмер по массе оборудования и частоте вращения
- при заказе указывайте типоразмер по обозначению производителя
Монтаж и эксплуатация
- присоединения выполняются с уплотнением; гибкие вставки не должны быть натянуты
- виброизоляторы устанавливаются равномерно по опорам, с выравниванием осадки
- узлы прохода через кровлю гидроизолируются
- после монтажа проверяется отсутствие подсосов
Важно знать
Вставка гасит вибрацию, но не предназначена для стыковки смещённых фланцев — соосность обеспечивается монтажом.
Документация. Технический лист с полными таблицами и чертежами — Карманы всасывающие к дымососам ДН и вентиляторам ВДН (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
