Описание

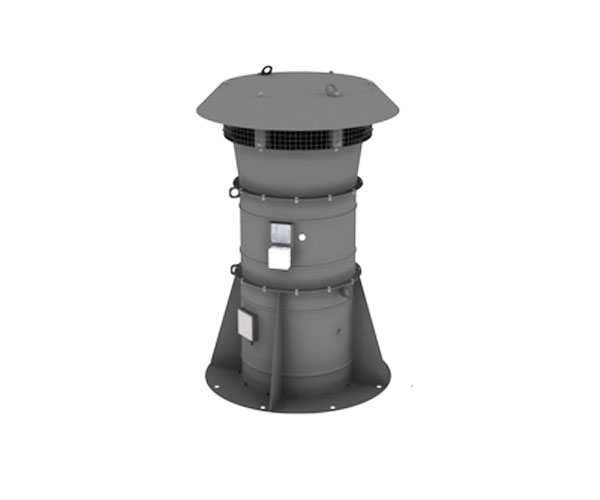

Вентиляторы крышные осевые подпора КРУП-Кр-190 устанавливаются на плоских и покатых крышах с любым углом ската и кровельным покрытием. Работают без сети воздуховодов, подавая свежий уличный воздух в подкровельное пространство помещений. Применение таких вентиляторов дает возможность отказаться от громоздких воздуховодов и разгрузить технические этажи.
Рабочая среда – уличный воздух запыленностью не выше 100 мг/м.куб.

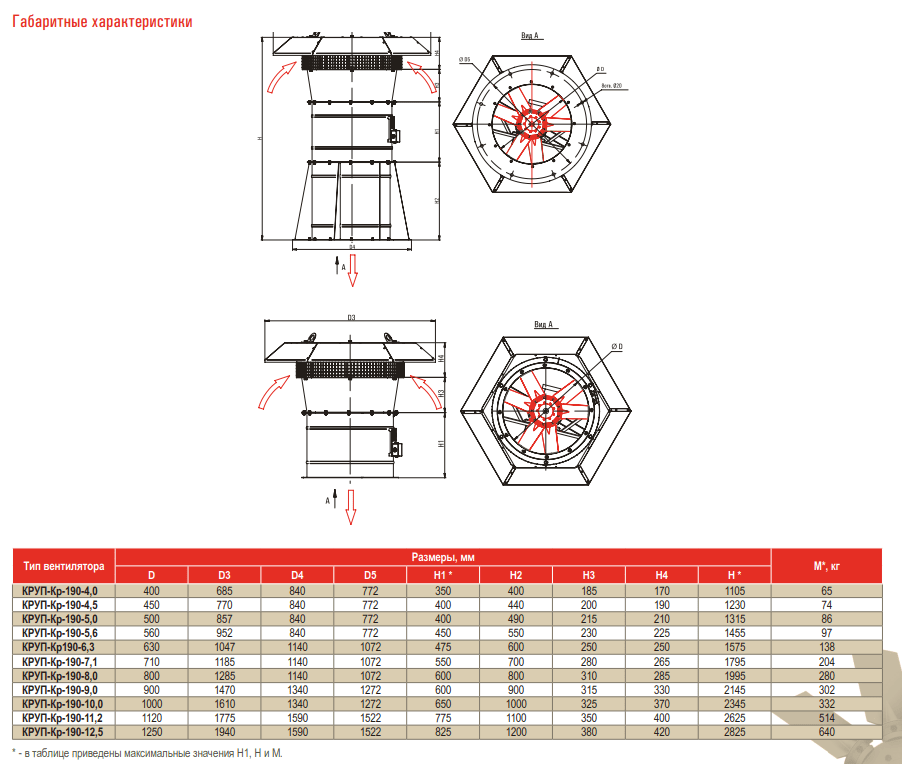

Габаритные и присоединительные размеры

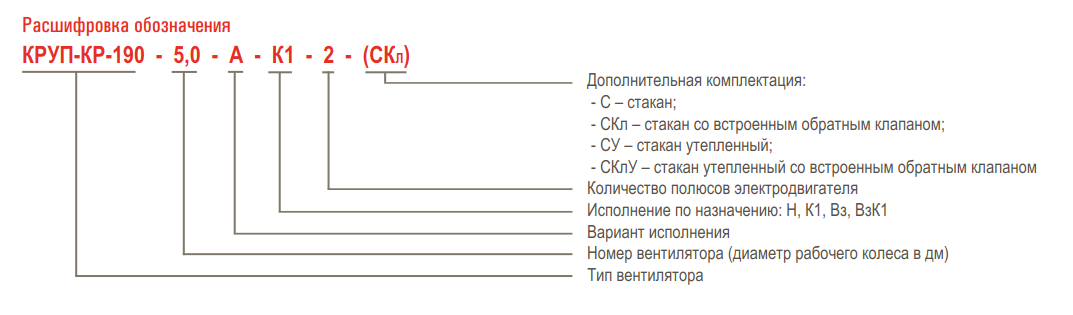

Обозначения
- Тип вентилятора
- Номер вентилятора (диаметр рабочего колеса в дм)
- Вариант исполнения
- Количество полюсов электродвигателя
- Дополнительная комплектация
С – стакан
СКл – стакан со встренным обратным клапаном
| Тип вентилятора | Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| D | D3 | D4 | D5 | H1* | H2 | H3 | H4 | H* | |
| КРУП-Кр-5 | 500 | 900 | 840 | 772 | 430 | 492 | 100 | 200 | 1222 |
| КРУП-Кр-6,3 | 630 | 1090 | 1140 | 1072 | 540 | 600 | 126 | 252 | 1518 |
| КРУП-Кр-8 | 800 | 1300 | 1140 | 1072 | 740 | 800 | 160 | 320 | 2020 |
| КРУП-Кр-10 | 1000 | 1565 | 1340 | 1272 | 740 | 1000 | 200 | 400 | 2340 |
| КРУП-Кр-12,5 | 1250 | 1865 | 1590 | 1522 | 900 | 1200 | 250 | 500 | 2850 |
* — в таблице приведены максимальные значения H1, H
