Описание

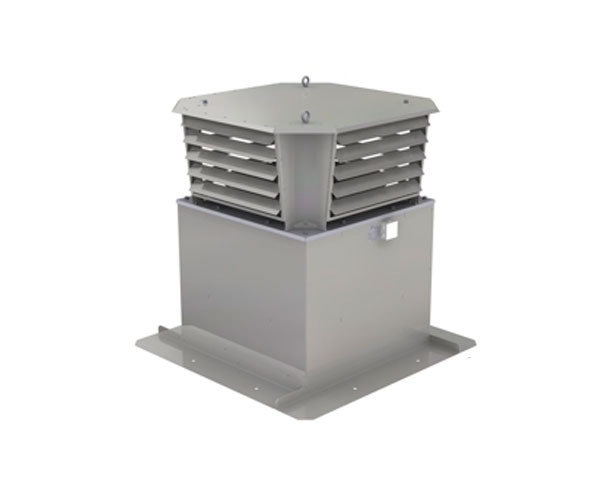

Вентиляторы крышные осевые подпора КРУП устанавливаются на плоских и покатых крышах с любым углом ската и кровельным покрытием. Работают без сети воздуховодов, подавая свежий уличный воздух в подкровельное пространство помещений. Применение таких вентиляторов дает возможность отказаться от громоздких воздуховодов и разгрузить технические этажи.
Вентилятор состоит из:
- квадратного корпуса;
- рабочего колеса (профильные лопатки из армированного полиамида);
- асинхронного двигателя;
- монтажного стакана.

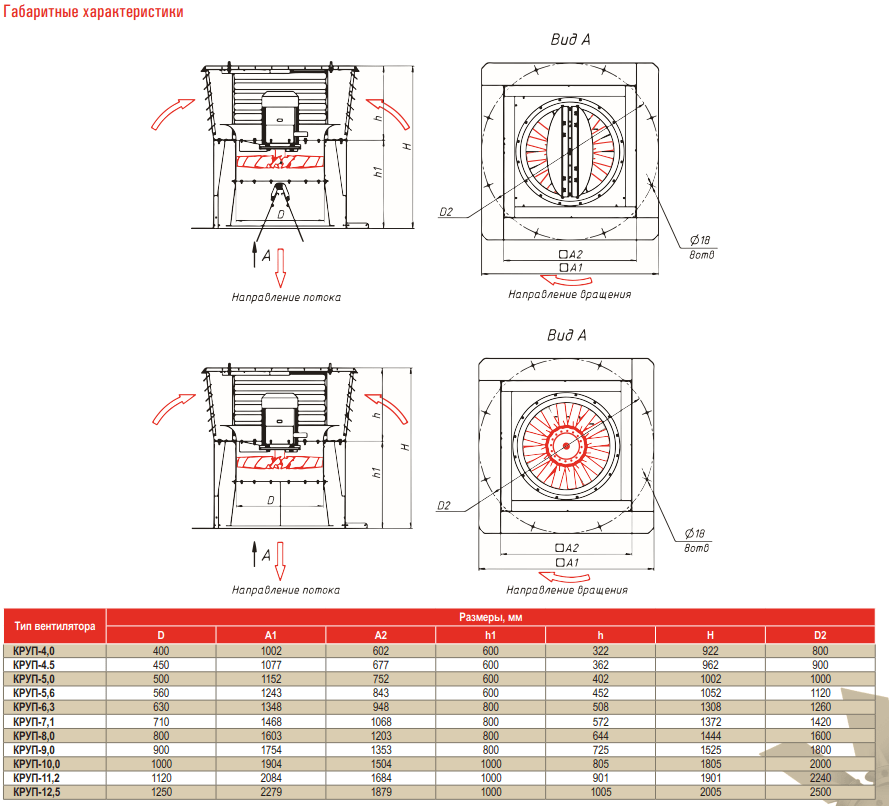

Габаритные и присоединительные размеры
| Тип вентилятора | Размеры, мм | ||||||
|---|---|---|---|---|---|---|---|
| D | A1 | A2 | A3 | H | h | D2 | |
| КРУП-4 | 400 | 1002 | 602 | 765 | 1322 | 322 | 800 |
| КРУП-4,5 | 450 | 1077 | 677 | 849 | 1362 | 362 | 900 |
| КРУП-5 | 500 | 1152 | 752 | 933 | 1402 | 402 | 1000 |
| КРУП-5,6 | 560 | 1243 | 843 | 1033 | 1452 | 452 | 1120 |
| КРУП-6,3 | 630 | 1348 | 948 | 1151 | 1508 | 508 | 1260 |
| КРУП-7,1 | 710 | 1468 | 1068 | 1285 | 1572 | 572 | 1420 |
| КРУП-8 | 800 | 1603 | 1203 | 1436 | 1644 | 644 | 1600 |
| КРУП-9 | 900 | 1754 | 1353 | 1603 | 1725 | 725 | 1800 |
| КРУП-10 | 1000 | 1904 | 1504 | 1771 | 1805 | 805 | 2000 |
| КРУП-11,2 | 1120 | 2084 | 1684 | 1973 | 1901 | 901 | 2240 |
| КРУП-12,5 | 1250 | 2279 | 1879 | 2191 | 2005 | 1005 | 2500 |
