Подробное описание
Назначение
В стандартном исполнении установка SUPK изготавливается с корпусом из оцинкованной стали. В компактном теплоизолированном корпусе (толщина изоляции 30 мм) размещены: фильтр (в качестве фильтрующего элемента применяется плоский фильтр класса очистки G3), вентилятор (корпус вентилятора — пластиковый, стальное рабочее колесо), водяной или электрический воздухонагреватель. Производительность — до 1000 м×/час.
Конструкция установки
Установка работоспособна в любой пространственной ориентации. Для замены фильтра снимается панель обслуживания. Как правило, панель обслуживания должна располагаться снизу. Установка достаточно простав монтаже: для крепления к строительным конструкциям в корпусе установки предусмотрены кронштейны. Для подсоединения к системе воздуховодов имеются один вход, один выход O 200. Рекомендуется подсоединять установку гибкими шумоизолированными воздуховодами. Для достижения оптимальных акустических и аэродинамических характеристик необходимо предусматривать прямой участок воздуховода длиной около 1 м после выхлопа установки.
Стандартные функции

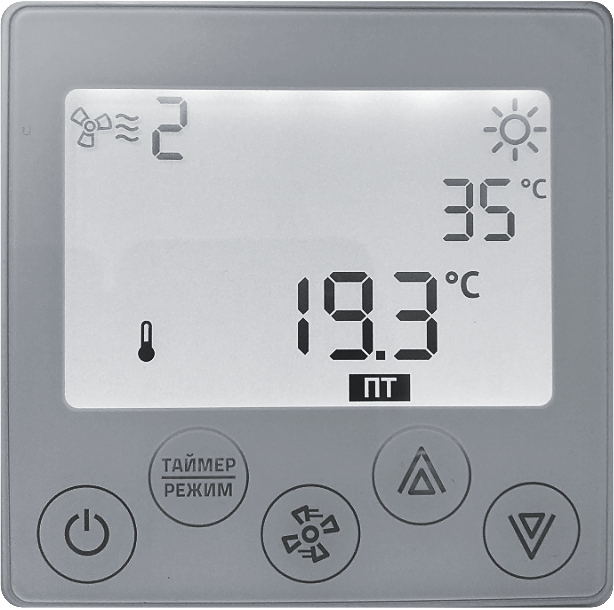

Управление с помощью пульта дистанционного управления с ЖК-дисплеем, энергонезависимые часы реального времени и многофункциональный таймер, контроль основных технологических параметров и выявление аварийных ситуаций. Управление вентиляционной установкой осуществляется по заданнойпрограмме, включающей в себя: автоматическое регулирование температуры приточного воздуха в соответствии с заданной уставкой; плавное управление (ПИ-регулятор) расходом теплоносителя с помощью узла терморегулирования SUS с электроприводом 0-10В; контроль состояния датчиков температуры; контроль двигателя вентилятора; контроль загрязнения фильтра; работу по таймеру; контроль основных технологических параметров и выявление аварийных ситуаций; многоступенчатую защита теплообменника от замерзания; «мягкий» предварительный прогрев; плавный переход на рабочий режим. При возникновении аварийных ситуаций блок управления автоматически выключит установку и просигнализирует о причине неисправности. Информацию об аварийных срабатываниях защит можно посмотреть на панели управления Z033. Автоматического перехода между летним и зимним временем не предусмотрено. Блок управления изготовлен на основе требований TУ 4862-002-45687431-2013.
Важно!
В качестве водяного теплообменника применяется медно-алюминиевый пластинчатый теплообменник, в качестве теплоносителя может применяться вода или незамерзающие
смеси, максимальная температура теплоносителя — 150°С, максимальное давление 1,5МПа, размеры теплообменника — 400х200. Предусмотрены отверстия для спуска воздуха и слива воды. Для регулирования температуры приточного воздуха — узел терморегулирования.

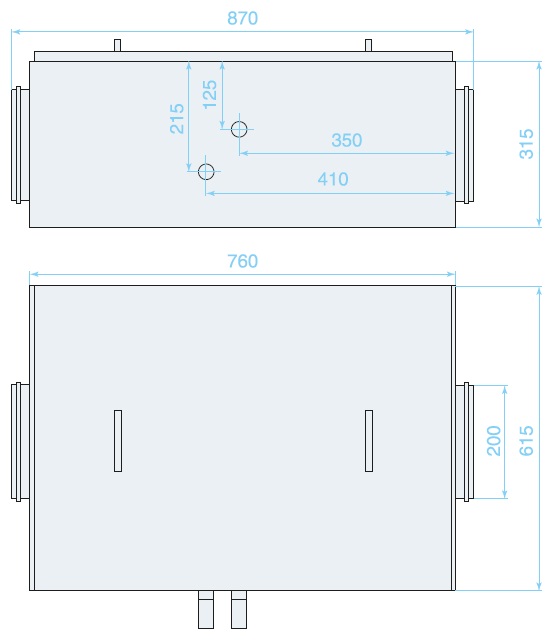

Компактная моноблочная установка
С водяным калорифером
Сторона обслуживания (по ходу
движения воздуха, по умолчанию — левая)
L—левая
R—правая
Автоматика внутри

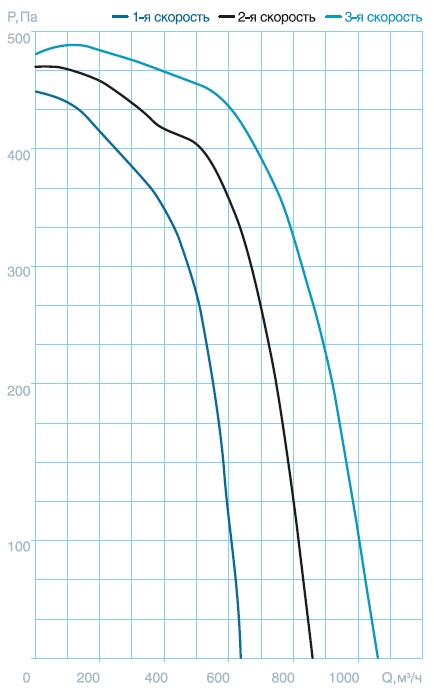

Технические характеристики
Напряжение, В/Гц | Мощность вентилятора, Вт | Мощность нагревателя, кВт | Ном. мощность, Вт | Вес, кг |
---|---|---|---|---|
230/50 | 222/261/355 | 23 | 700 | 40 |
Расход воздуха, м×/час | Температура воды, °С |
Температура воздуха, °С |
Расход воды, м×/час | Гидравлическое сопротивление, кПа |
Теплопроизво- дительность, кВт |
---|---|---|---|---|---|
400 | 90/70 | -28/+32 | 430 | 9,3 | 9,66 |
400 | 70/50 | -28/+20 | 340 | 6,7 | 7,73 |
800 | 90/70 | -28/+20 | 690 | 21,4 | 15,5 |
800 | 70/50 | -15/+19 | 460 | 11,1 | 10,4 |
1000 | 90/70 | -20/+22 | 730 | 23,7 | 16,4 |
1000 | 70/50 | -10/+19 | 490 | 12,5 | 11,0 |
Датчики
Канальный датчик температуры
Применяется для измерения температуры, к блокам управления подключаются датчики на базе термочувствительных элементов с характеристикой NTC 10 kOm. Применяется для контроля температуры в воздуховод. Крепится в воздуховоде на прямом участке при помощи прилагаемого крепежного приспособления.
Датчик температурыводы накладной
Применяется для контроля температуры воды на выходе из теплообменника, к блокам управления подключаются датчики на базе термочувствительных элементов с характеристикой NTC 10 kOm. Крепится на коллекторе обратной воды при помощи специального хомута.
Датчик температурыв помещении
Датчик температуры в помещении установлен в панеле управления Z033. При монтаже панели следует выбирать место расположения с таким расчетом, чтобы исключить влияние источников тепла (например, радиаторов отопления, прямого солнечного света) и избегать установки в местах с низкой естественной конвекцией (ниши, углы и т.п.).
Морозозащитный термостат по воздуху
Применяется для защиты от замерзания по воздуху. Трубка капиллярного термостата крепится непосредственно за водяным нагревателем равномерно по всему периметру водяного воздухонагревателя. Термостаты имеют две модификации и различаются длиной капиллярной трубки (3 или 6 м). Нормально закрытый контакт. Уставка +7°С.
Дифференциальные датчики давления
Датчики дифференциального давления подключаются к блокам управления для сигнализации засорения воздушного фильтра и перепада давления на вентиляторе. Датчик давления на фильтре, уставка 200 Па нормально-закрытый контакт.
