Назначение
В стандартном исполнении установка SUPK изготавливается с корпусом из оцинкованной стали. В компактном теплоизолированном корпусе (толщина изоляции 30 мм) размещены: фильтр (в качестве фильтрующего элемента применяется плоский фильтр класса очистки G3), вентилятор (корпус вентилятора — пластиковый, стальное рабочее колесо), водяной или электрический воздухонагреватель. Производительность — до 1000 м×/час.
Конструкция установки

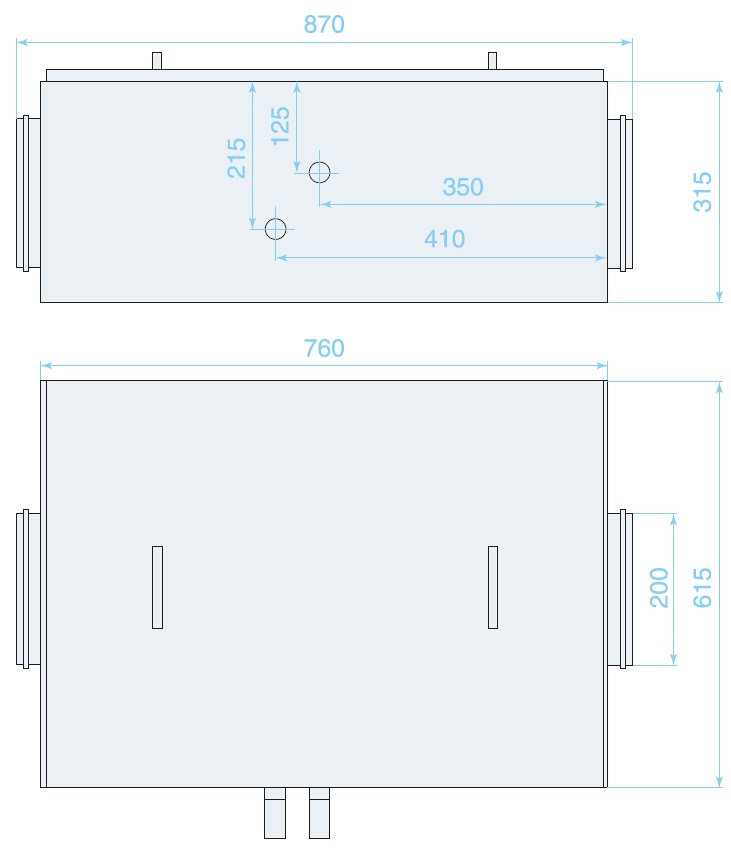

Установка работоспособна в любой пространственной ориентации. Для замены фильтра снимается панель обслуживания. Как правило, панель обслуживания должна располагаться снизу. Установка достаточно проста в монтаже: для крепления к строительным конструкциям в корпусе установки предусмотрены кронштейны. Для подсоединения к системе воздуховодов имеются один вход, один выход O200. Рекомендуется подсоединять установку гибкими шумоизолированными воздуховодами. Для достижения оптимальных акустических и аэродинамических характеристик необходимо предусматривать прямой участок воздуховода длиной около 1м после выхлопа установки.
Стандартные функции
Управление с помощью пульта дистанционного управления с ЖК-дисплеем, энергонезависимые часы реального времени и многофункциональный таймер, управление нагревателем осуществляет ПИ-регулятор с динамической системой подбора режима работы для обеспечения высочайшей точности поддержания температуры воздуха, контроль основных технологических параметров и выявление аварийных ситуаций. Управление вентиляционной установкой осуществляется по заданной программе, включающей в себя: автоматическое регулирование температуры приточного воздуха в соответствии с заданной уставкой; плавное управление (ШИМ) электрическим подогревателем с ограничением максимальной мощности; контроль состояния датчика температуры; контроль двигателя вентилятора; контроль загрязнения фильтра; работу по таймеру. Автоматического перехода между летним и зимним временем не предусмотрено. Блок управления изготовлен на основе требований TУ 4862-002-45687431-2013.
Важно!
Нагреватель изготавливается в вариантах: 2, 4, 6 или 12 кВт. ТЭНы применяются W-образные, номинальная мощность одного — 2кВт. При подключении к однофазной сети («фаза» и «ноль») более чем одного ТЭНа используется параллельная схема подключения, при трехфазном подключении схема — «звезда». Номинальная мощность нагревателя выбирается при заказе, в процессе работы мощность регулируется с помощью твердотельного реле.
Компактная моноблочная установка
С электрокалорифером
Мощность установки, кВт
2, 4, 6, 12
Напряжение питания, В
220, 380

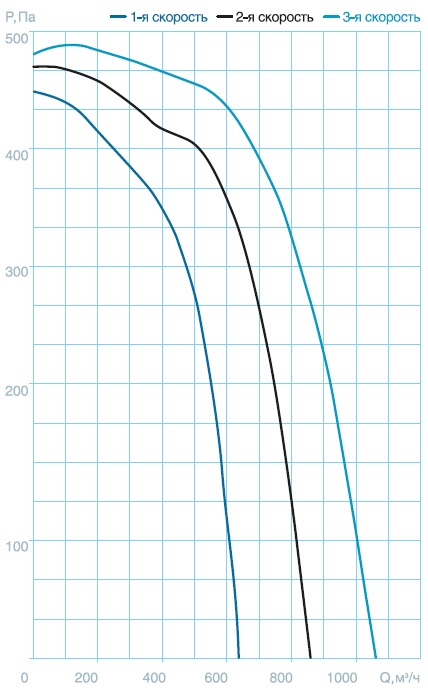

Технические характеристики
| Тип установки | Напряжение, В/Гц | Ток, А | Мощность вентилятора, Вт |
Мощность нагревателя, кВт |
Ном. мощность, Вт | Вес, кг |
|---|---|---|---|---|---|---|
| SUPК-E-2 | 230/50 | 10,6 | 222 | 2 | 2500 | 33,5 |
| SUPК-E-2 | 230/50 | 10,6 | 261 | 2 | 2500 | 33,5 |
| SUPК-E-2 | 230/50 | 10,6 | 355 | 2 | 2500 | 33,5 |
| SUPК-E-4 | 230/50 | 20 | 222 | 4 | 4500 | 33,8 |
| SUPК-E-4 | 230/50 | 20 | 261 | 4 | 4500 | 33,8 |
| SUPК-E-4 | 230/50 | 20 | 355 | 4 | 4500 | 33,8 |
| SUPК-E-6 | 230/50 | 28,5 | 222 | 6 | 6500 | 34,1 |
| SUPК-E-6 | 230/50 / 380/50 | 28,5 / 10,6 | 261 | 6 | 6500 | 34,1 |
| SUPК-E-6 | 380/50 | 10,6 | 355 | 6 | 6500 | 34,1 |
| SUPК-E-12 | 380/50 | 20 | 261 | 12 | 12500 | 35,0 |
| SUPК-E-12 | 380/50 | 20 | 355 | 12 | 12500 | 35,0 |
Датчики
Канальный датчик температуры
Для измерения температуры к управляющим блокам подключаются датчики на базе термочувствительных элементов с характеристикой NTC 10 kOm. Применяется для контроля температуры в воздуховод. Крепится в воздуховоде на прямом участке при помощи прилагаемого крепежного приспособления.
Датчик температуры в помещении

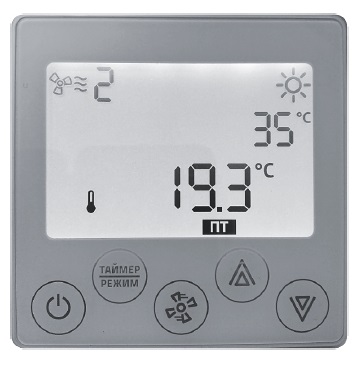

Датчик температуры в помещении установлен в панеле управления Z033. При монтаже панели следует выбирать место расположения с таким расчетом, чтобы исключить влияние источников тепла (например, радиаторов отопления, прямого солнечного света) и избегать установки в местах с низкой естествен- ной конвекцией (ниши, углы и т. п.).
Дифференциальные датчики давления
Датчики дифференциального давления подключаются к блокам управления для сигнализации засорения воздушного фильтра и перепада давления на вентиляторе. Датчик давления на фильтре, уставка 200 Па нормально-закрытый контакт.
