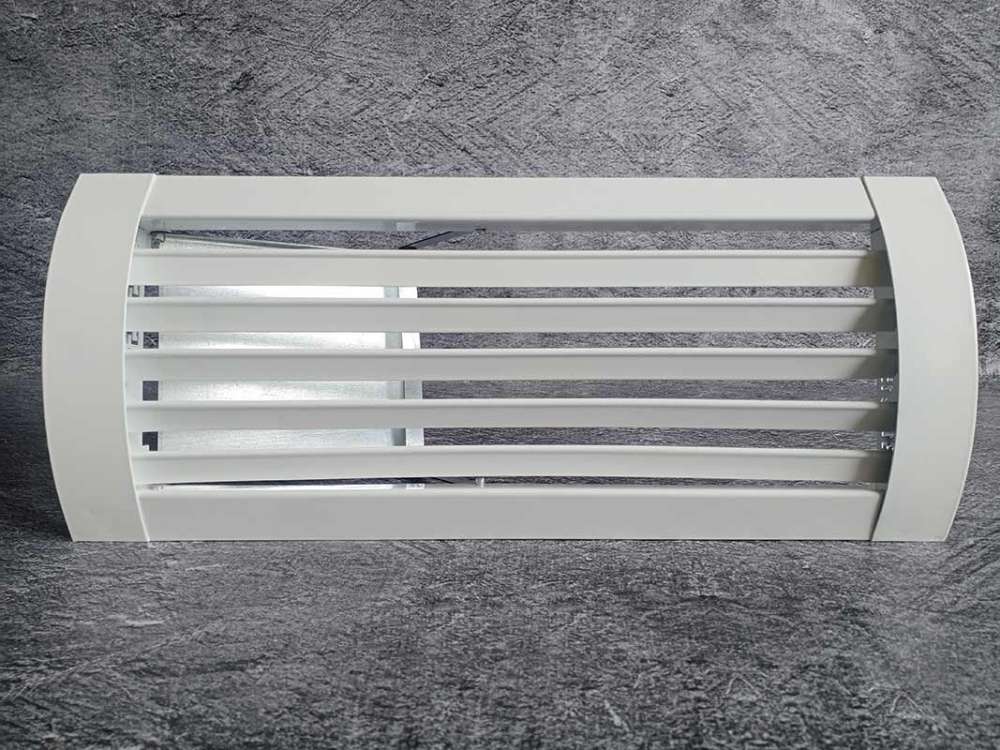

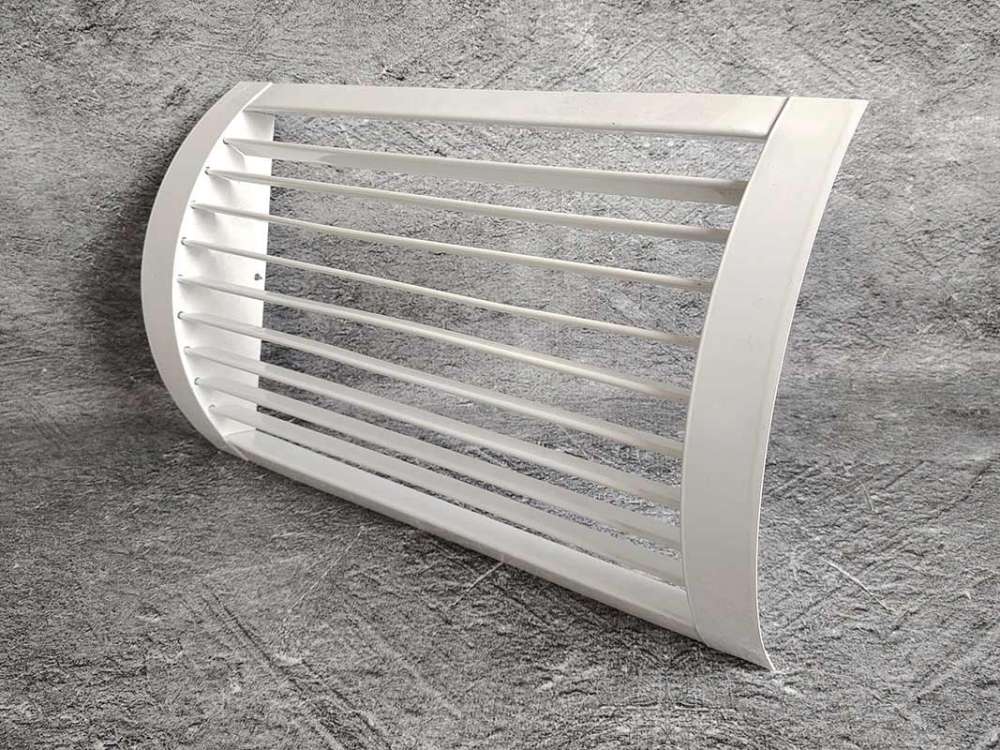

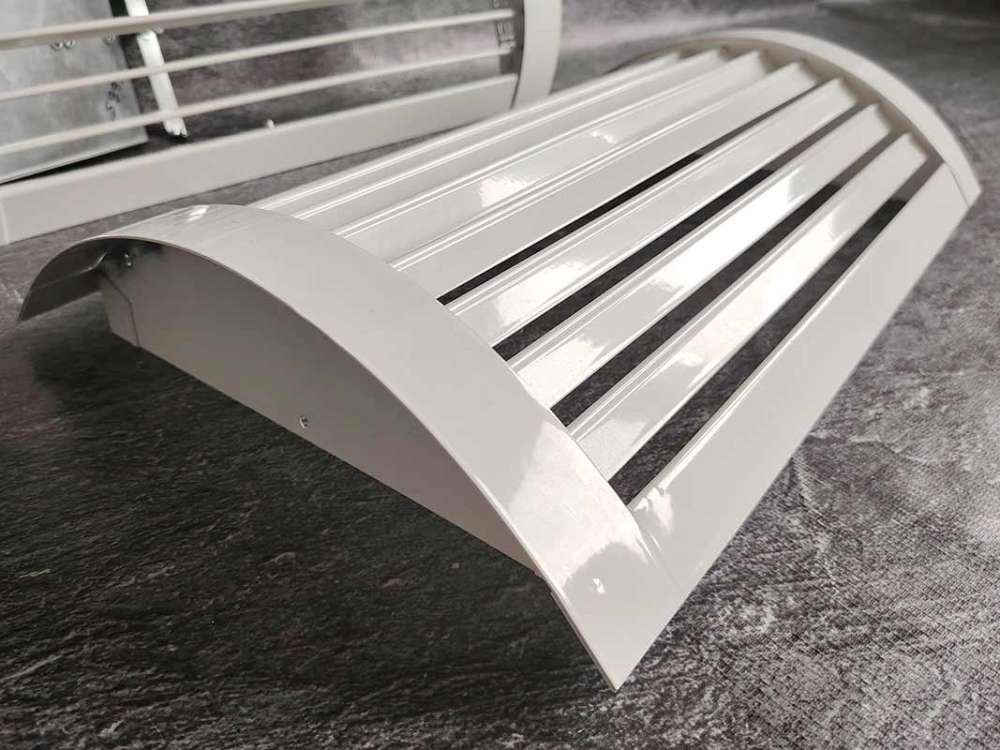

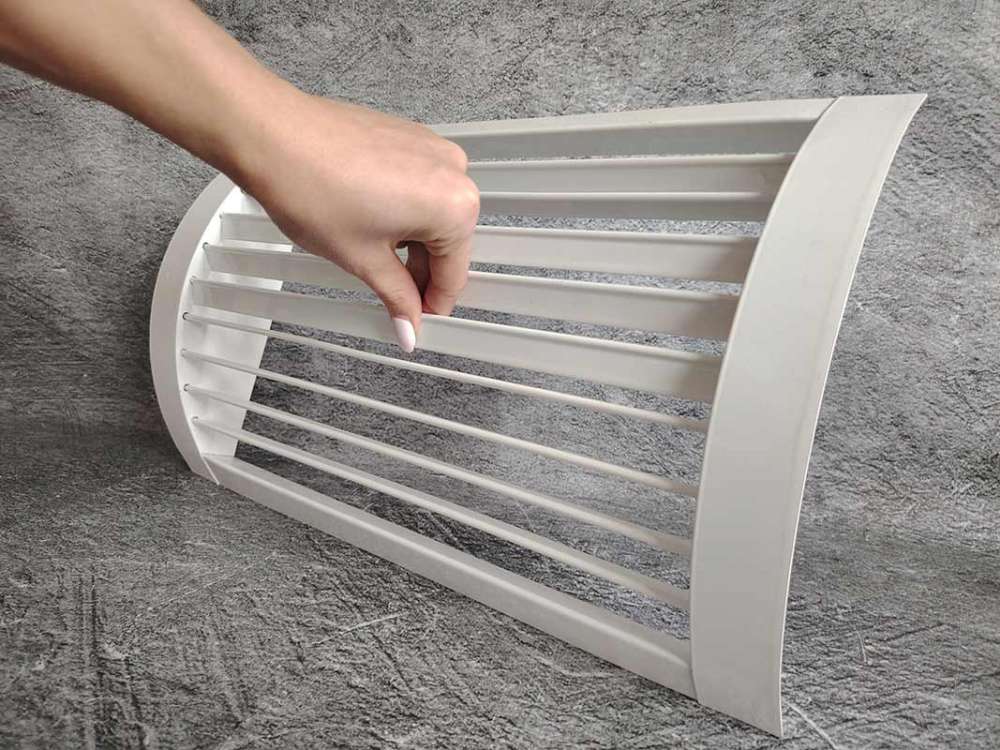

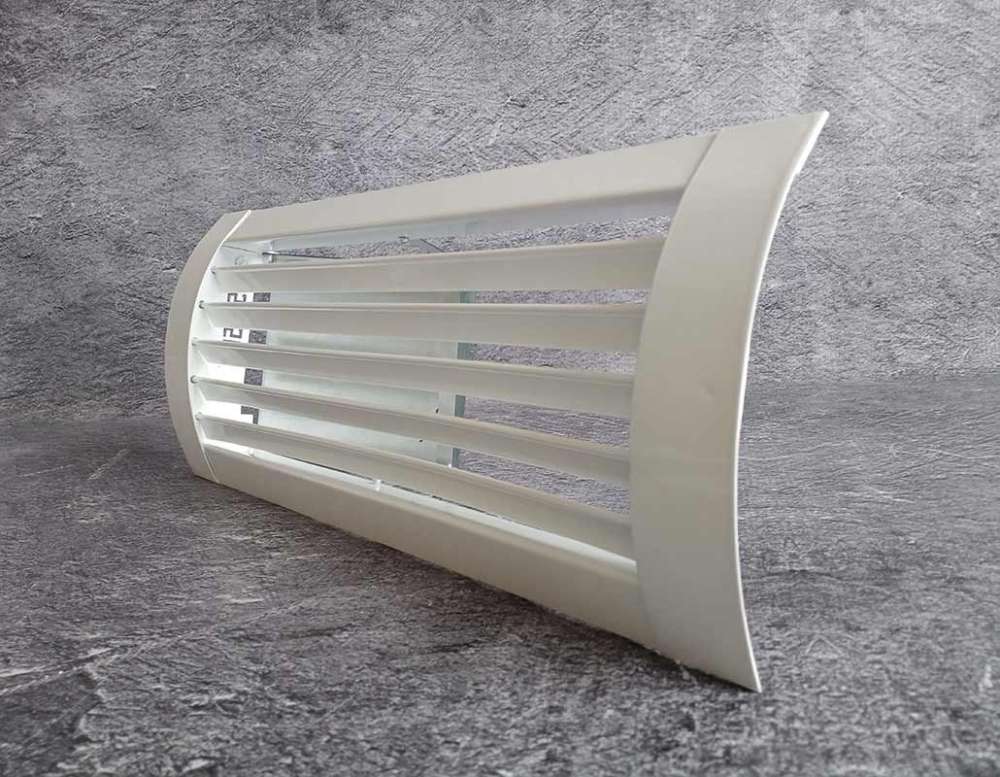

Описание вентиляционной решетки однорядной цилиндрической ОГРЦ

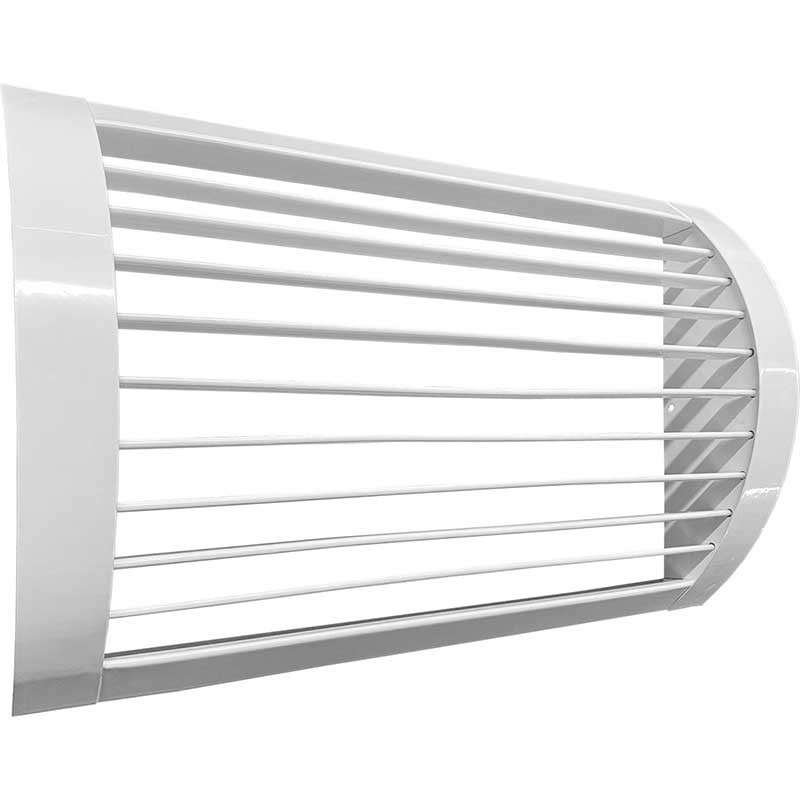

Однорядная регулируемая решетка ОГРЦ имеет цилиндрический корпус и устанавливается в круглый воздуховод. Решетка используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для регулировки направления воздушного потока вверх и вниз.
Особенности решетки:

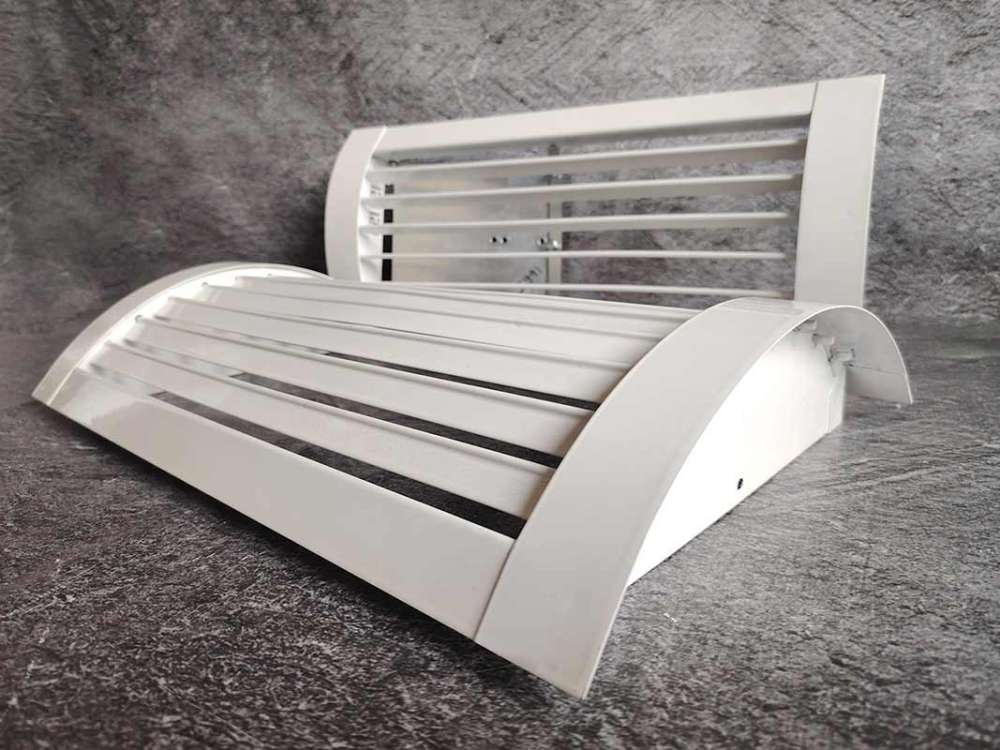

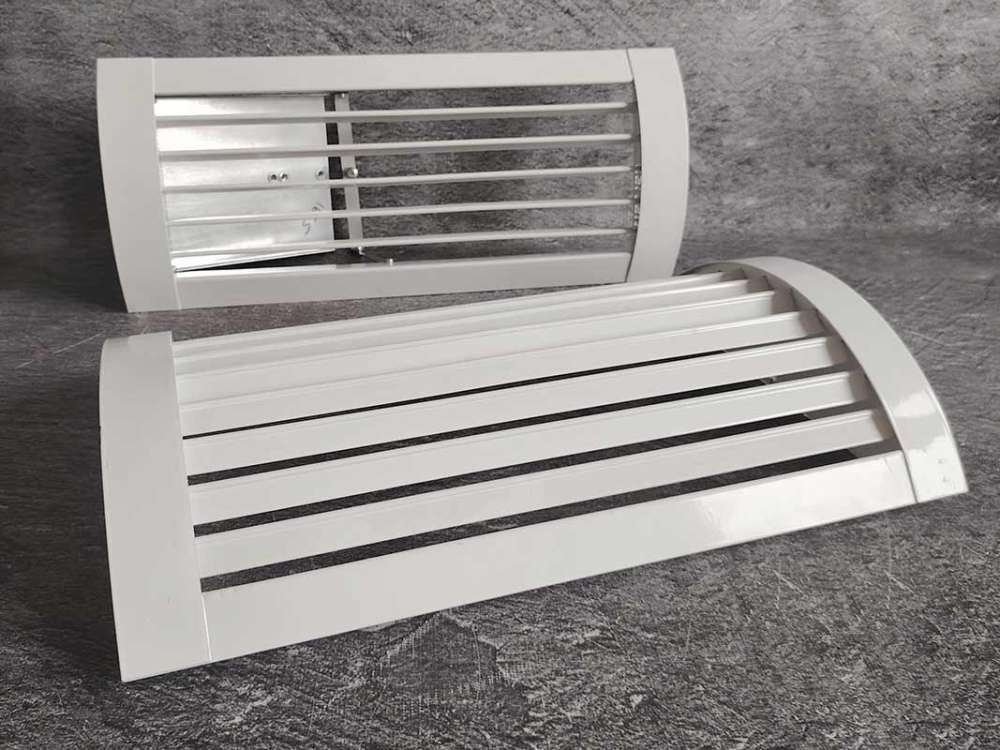

- цилиндрический корпус;

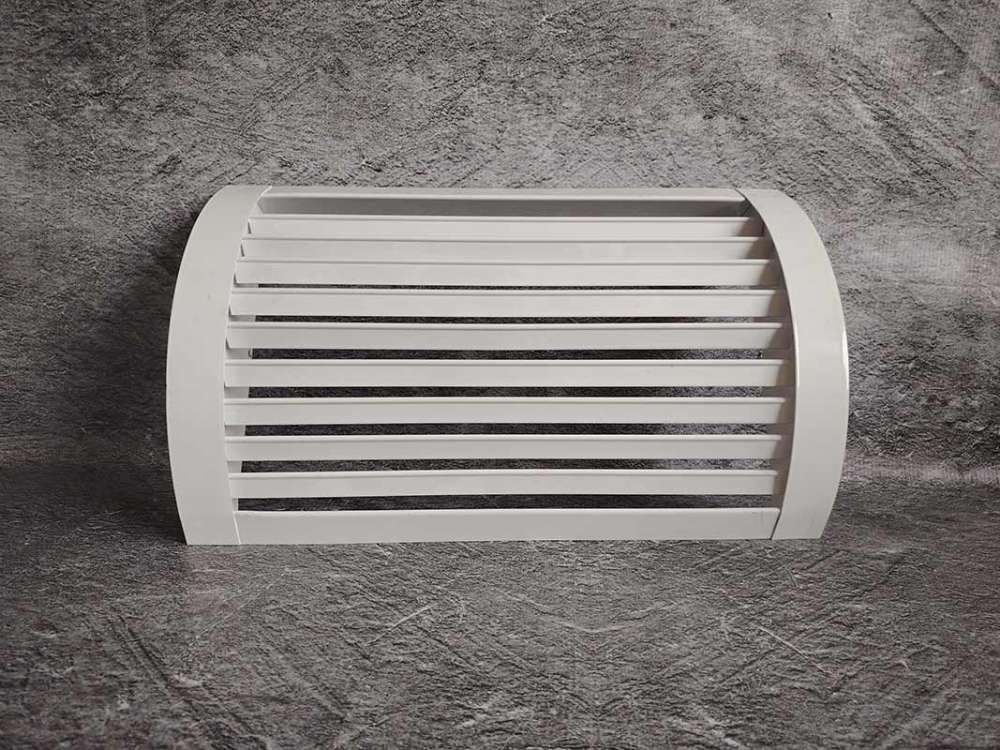

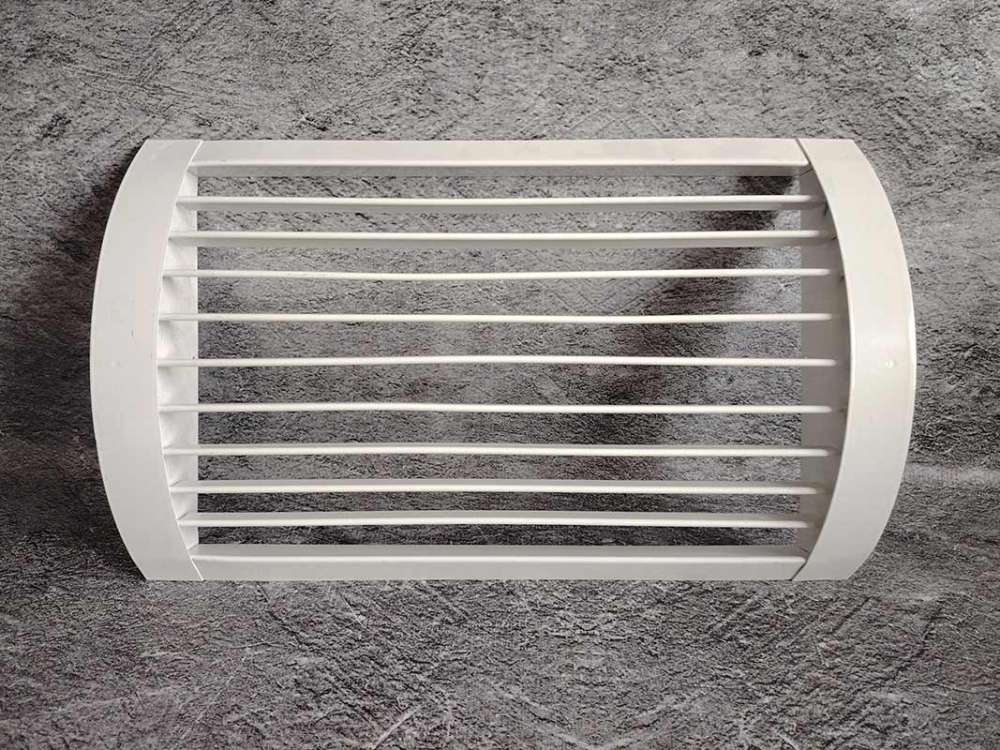

- горизонтально расположенные каплеобразные регулируемые жалюзи;
- минимальный рекомендуемый размер 100х100 мм, максимальный рекомендуемый размер 1900х2000 мм;

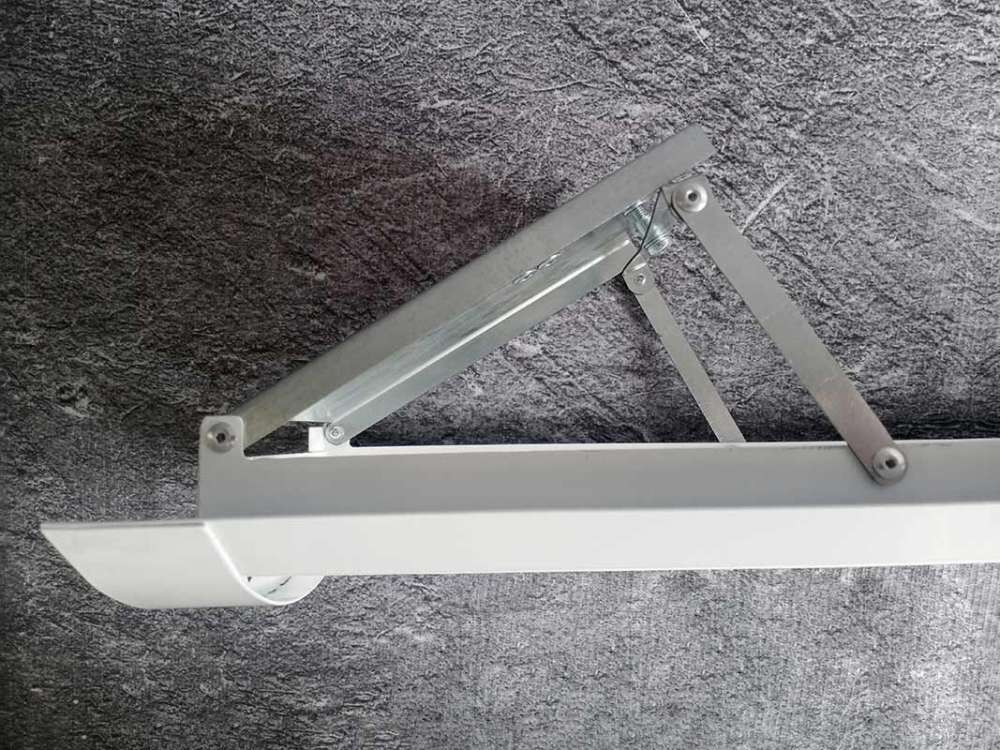

возможность комплектации клапаном расхода воздуха, или регулятором потока.

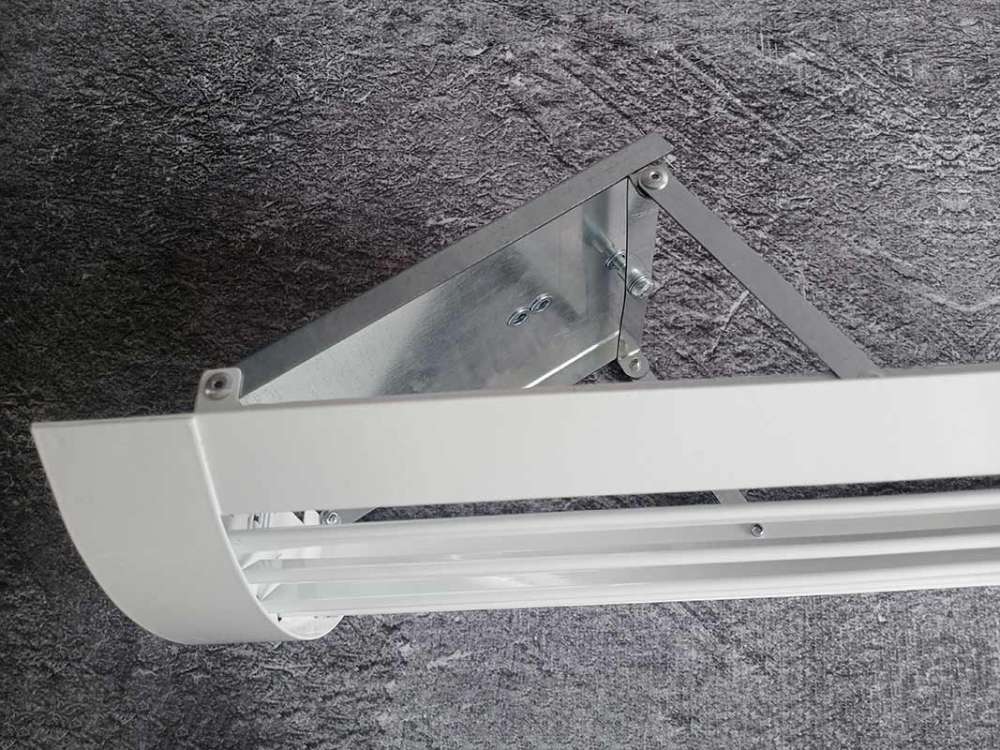

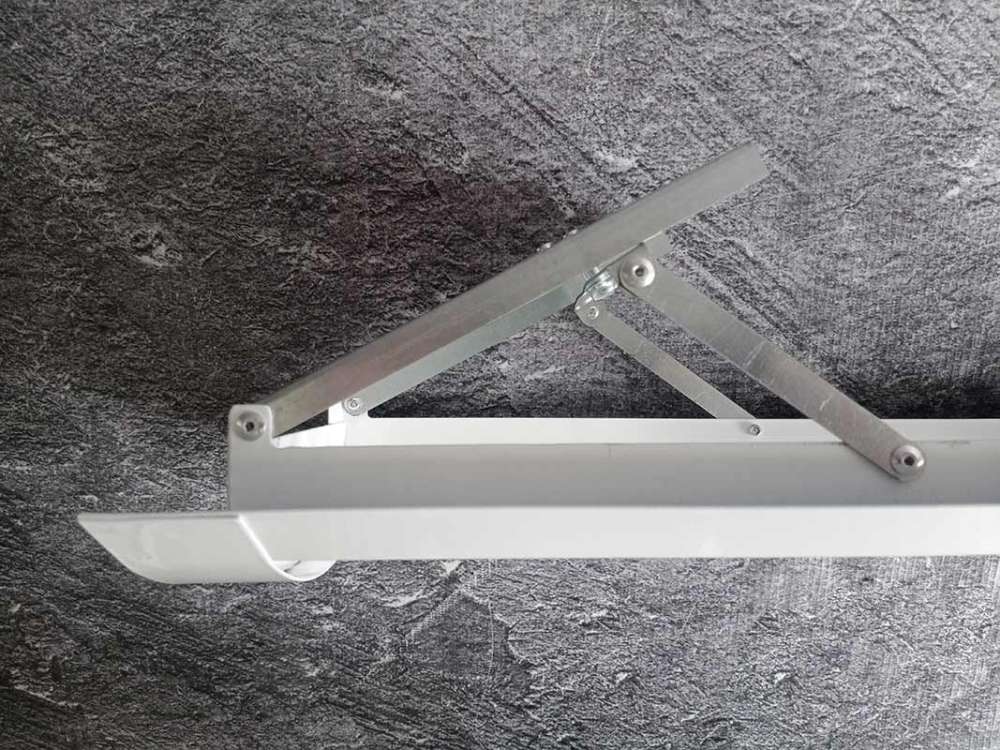

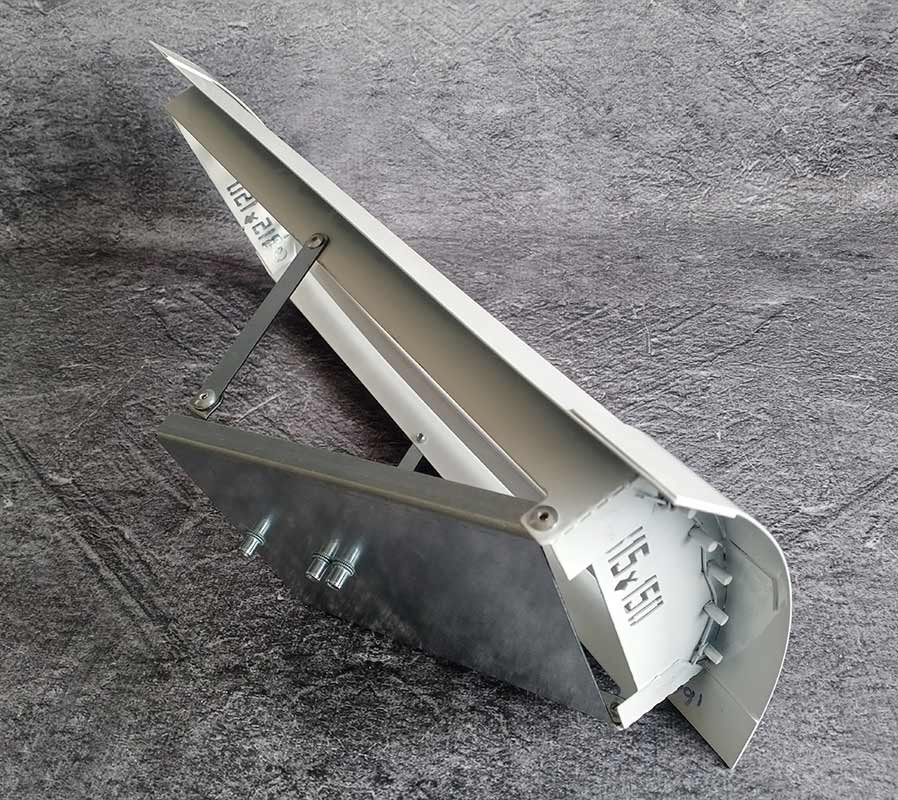

Цилиндрическая однорядная вентиляционная решетка ОГРЦ изготовлена из алюминиевой загнутой рамки толщиной 1мм, и прикрепленных к лицевой стороне рамки (основания) решетки горизонтальных жалюзи, каждая из которых устанавливаются индивидуально и регулируются независимо. Конструкция изготавливается из алюминиевого профиля АД31 (ГОСТ 22233-2001). Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (соединительные отверстия у решетки расположены с лицевой стороны основания решетки). Изделие покрывается порошковой полиэфирной краской в базовый белый цвет (RAL 9016), под заказ – в любой оттенок (по международному каталогу RAL). Размерный ряд изделий включает в себя стандартные типоразмеры, а также индивидуальные – по размерам заказчика.
Условия эксплуатации
Диапазон рабочих температур от – 40 до +70 градусов, влажность воздуха не более 90 процентов, при этом проходящий воздух не должен содержать волокнистых, горючих, клейких, абразивных и агрессивных примесей.
Технические требования
Предельные отклонения размеров вентиляционной решетки не должны превышать: по длине и ширине +/- 1,5мм. Стороны решетки должны быть перпендикулярны, отклонение от сторон не должно превышать 0,5 мм на 100 мм длины.
Размеры решетки ОГРЦ
