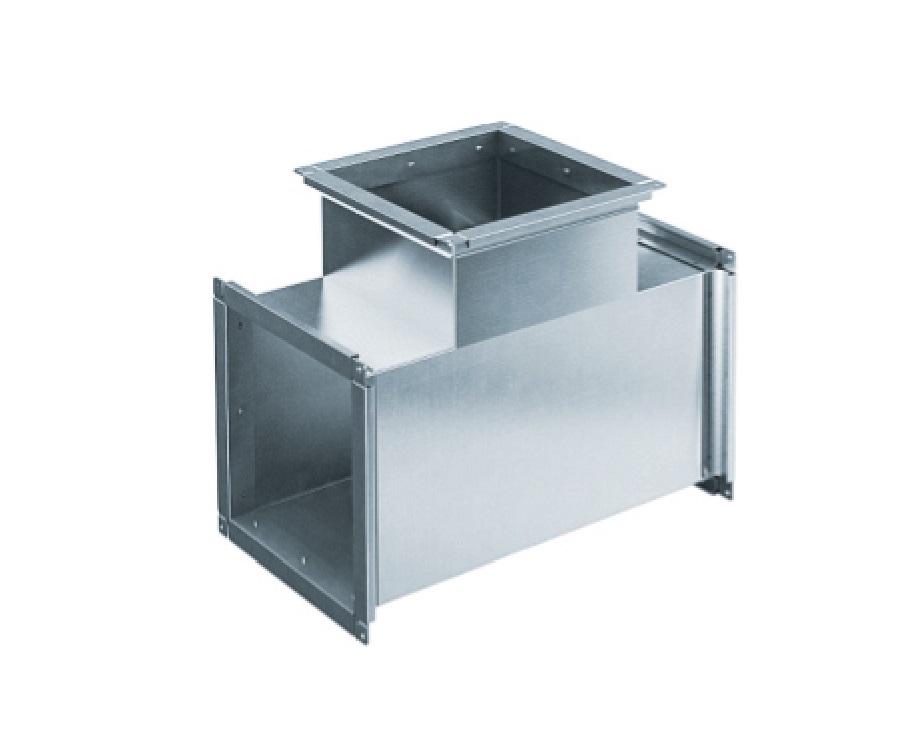

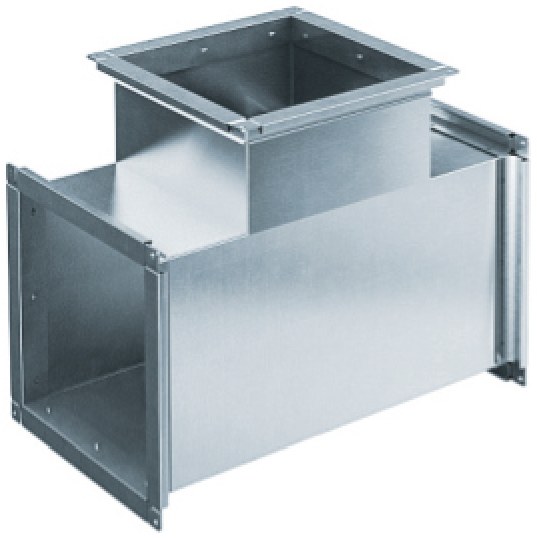

Тройник прямоугольный

Тройник прямоугольный — фасонная деталь для разводки сети воздуховодов по горизонтали или по вертикали: к магистрали A×B добавляется врезка a×b, и от одного ствола питаются две ветки. Длина детали привязана к размеру врезки: стандартно L = a + 200 мм. Соединение шинное, размер шины входит в обозначение наравне с сечениями и толщиной стали.

Материал и исполнение

Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь на фальцевом соединении, цену считает менеджер по спецификации. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной.

Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.

Что это даёт

Где применяется

• магистральные приточные и вытяжные системы прямоугольного сечения
• поэтажная разводка с ответвлениями на отдельные зоны
• подключение веток к вертикальным коллекторам и стоякам
• ответвления от магистрали к участкам с решётками и диффузорами
• запотолочные трассы, где прямоугольное сечение выгоднее по строительной высоте

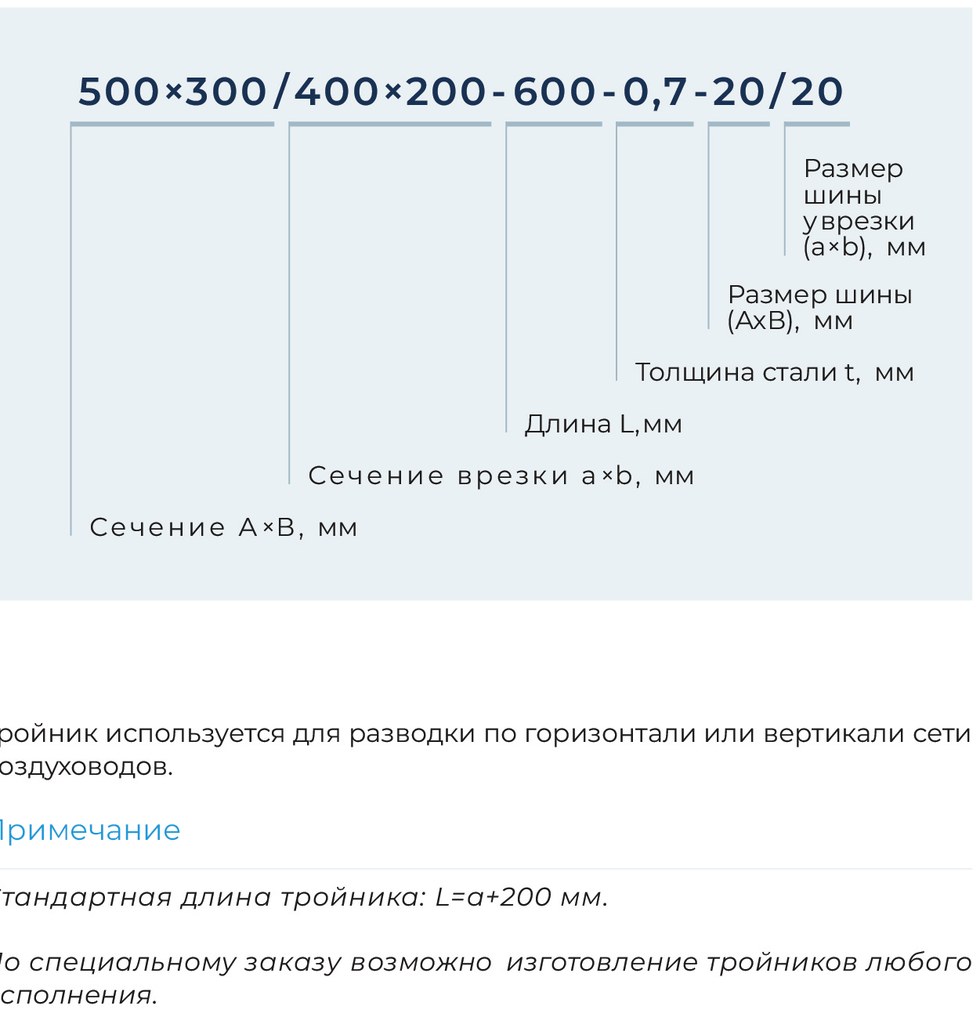

Условное обозначение

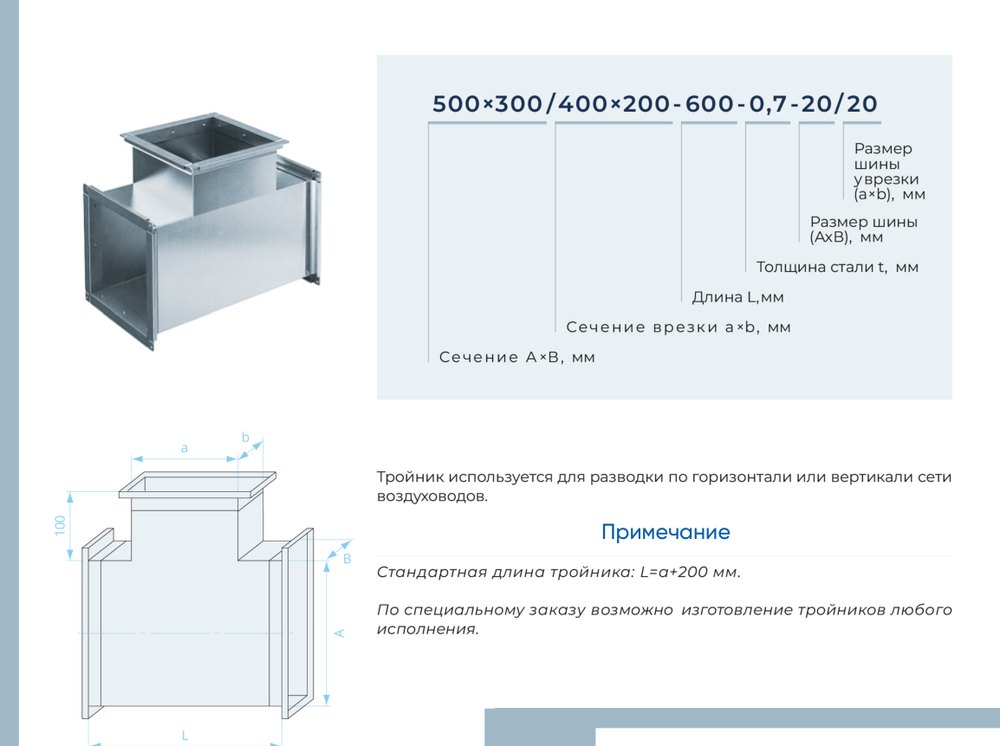

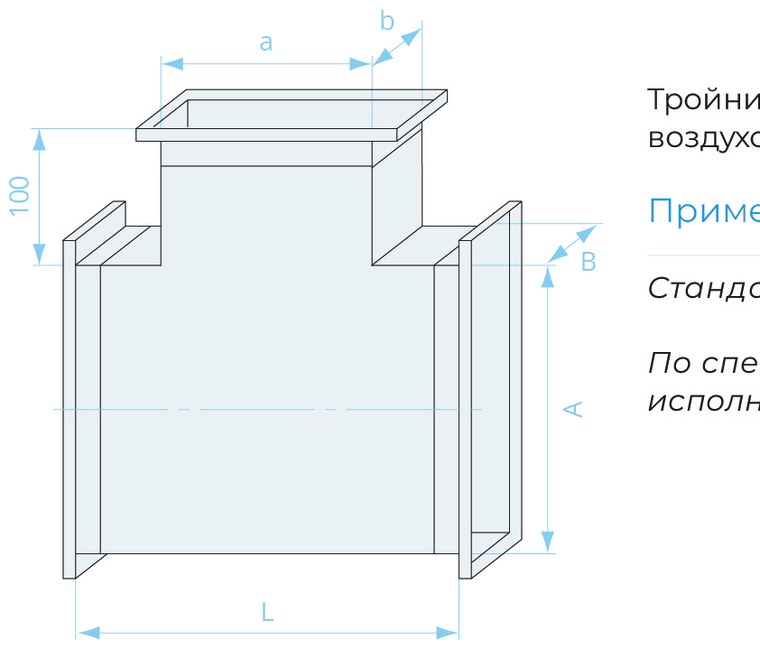

Чертёж, схемы и типоразмеры

Нажмите на картинку — откроется в полном размере. Нужного типоразмера в таблице нет — изготовим по вашим размерам.

Как подобрать

• указать сечение магистрали A×B, сечение врезки a×b и толщину стали t — в порядке полей обозначения
• размер врезки задавать по сечению примыкающей ветки, а не по магистрали
• согласовать размер шины с примыкающими участками (например, 20/20)
• длину и исполнение, отличные от стандартных, оформлять специальным заказом

Монтаж и эксплуатация

• шинный стык собирать с уплотнением по периметру и фиксацией по углам, сверив размер шины на всех стыках узла до подъёма детали
• ориентацию врезки принимать по чертежу узла
• крупные тройники подвешивать отдельно, не нагружая примыкающие участки
• проверять герметичность узла до зашивки и изоляции
