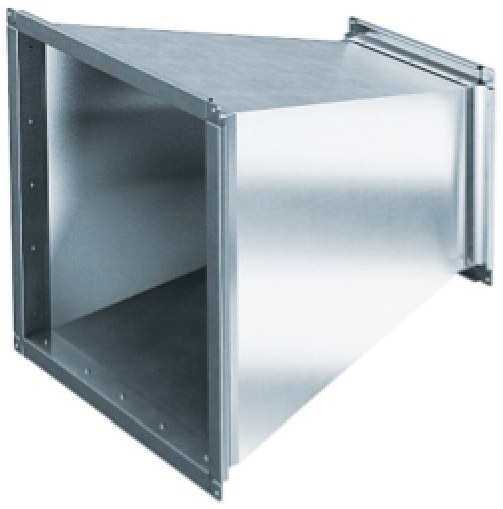

Переход на прямоугольное сечение
Переход используется, когда система воздуховодов одного сечения переходит на систему воздуховодов другого сечения.
Элемент воздуховода. Формирует трассу и соединяет участки воздуховодной сети.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание
Переход на прямоугольное сечение выводит трассу на прямоугольный воздуховод: присоединительные размеры задаются размером шины — A×B на одном торце и a×b на другом — и толщиной стали t. Изготавливается в трёх исполнениях: тип 1, тип 2 и тип 3.
Материал и исполнение
Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь на фальцевом соединении, цену считает менеджер по спецификации. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной.
Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.
Что это даёт
Где применяется
- уменьшение сечения магистрали по мере раздачи воздуха
- подгонка короба под патрубки установки или канального оборудования
- смена пропорций сечения при проходе под балкой или в стеснённой зоне
- узлы после отводов и тройников, где сечение ветки отличается от магистрального
- реконструкция: соединение существующего короба с новым сечением

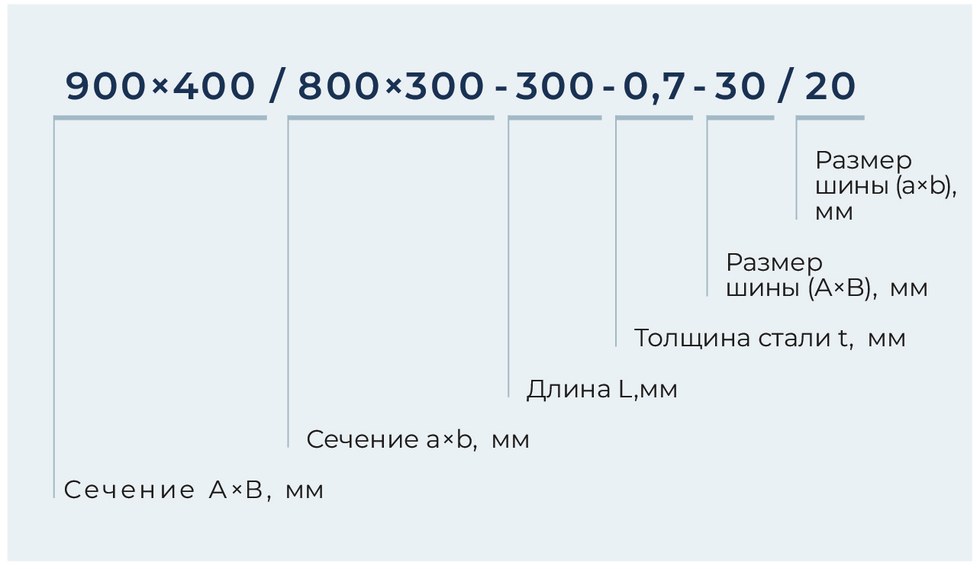

Условное обозначение
Чертёж, схемы и типоразмеры
Нажмите на картинку — откроется в полном размере. Нужного типоразмера в таблице нет — изготовим по вашим размерам.
Как подобрать
- указать размер шины каждого торца — A×B и a×b
- согласовать размер шины на каждом торце со смежными участками
- задать толщину стали t по толщине примыкающих коробов
- указать тип исполнения — 1, 2 или 3
- по специальному заказу возможно изготовление переходов любого исполнения
Монтаж и эксплуатация
- шина стягивается уголками равномерно по периметру, без перетяжки отдельных углов
- перед затяжкой проверяется плоскость торцов: перекос шины оставляет щель по углам
- деталь ставится между уже закреплёнными участками без натяга — распор разводит стык
Важно знать
Больший и меньший торцы задаются в заказе явно: размер шины указывается отдельно для каждого из них — A×B и a×b.
Чем сильнее различаются торцы на малой длине, тем выше местное сопротивление и шум на узле. Там, где позволяет место, переход растягивают.
Изготовление под размер. Делаем детали по вашим размерам — из оцинкованной или нержавеющей стали, с нужным типом соединения и толщиной металла. Лист каталога с чертежом и таблицей — скачать (PDF). Пришлите спецификацию или эскиз — посчитаем.
