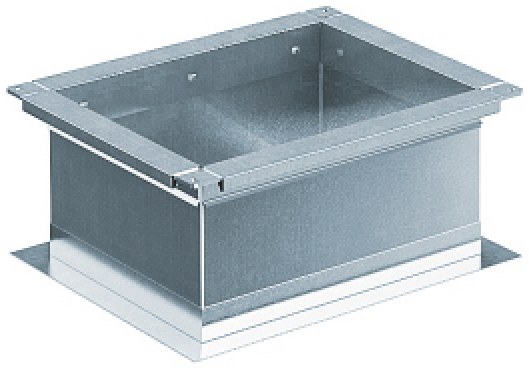

Врезка прямоугольная в прямоугольный канал
Врезка монтируется в стенку воздуховода при необходимости создания отвода потока воздуха от главной.
Элемент воздуховода. Формирует трассу и соединяет участки воздуховодной сети.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание

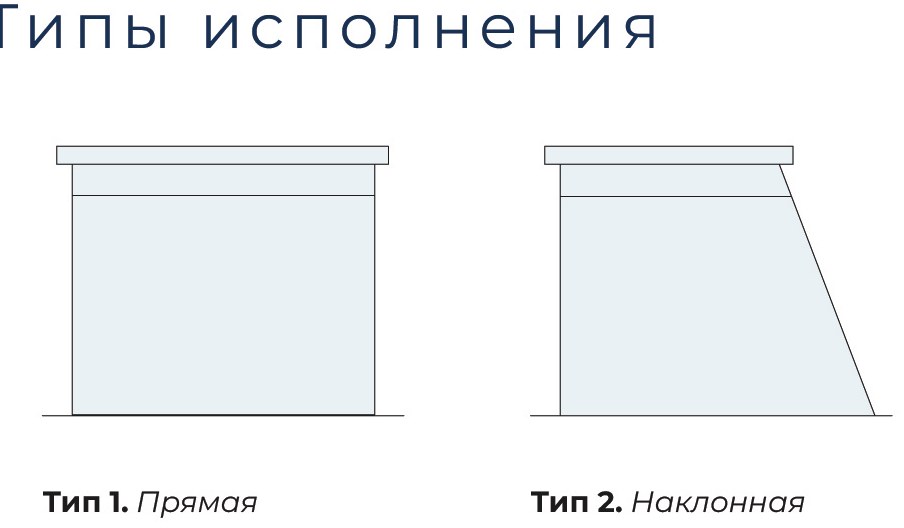

Врезка прямоугольная в прямоугольный канал — узел ответвления сечением A×B, который монтируется в стенку магистрального воздуховода, когда отвод потока от магистрали делается по месту. Присоединительный конец выполнен под шинорейное соединение, поэтому ветка стыкуется штатной шиной без переходных деталей. Выпускается в прямом (тип 1) и наклонном (тип 2) исполнении.
Материал и исполнение
Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь на фальцевом соединении, цена считается на сайте. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной. Цену на другие исполнения подтвердит менеджер.
Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.
Что это даёт
Где применяется
- Прямоугольные магистрали в общественных и производственных зданиях
- Ответвления от коллектора на этажные и зонные ветки
- Подключение вертикальных участков от горизонтальной магистрали
- Магистрали с несколькими ответвлениями по длине трассы
- Достройка ветки в действующей системе

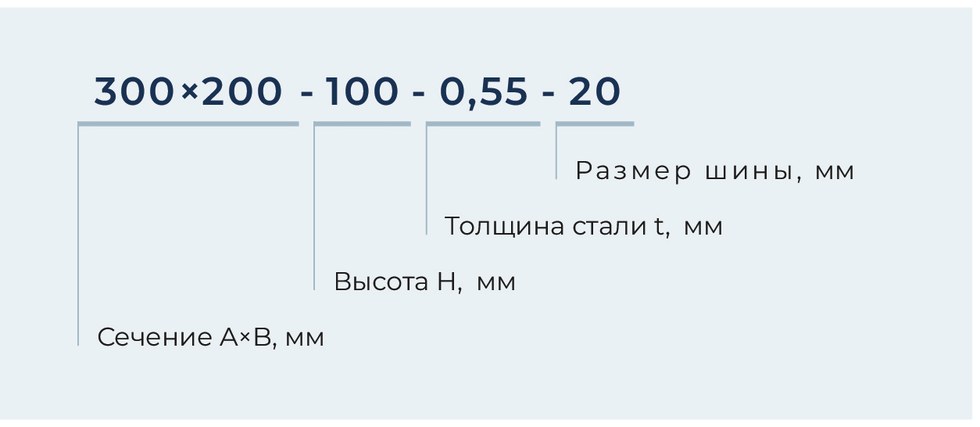

Условное обозначение

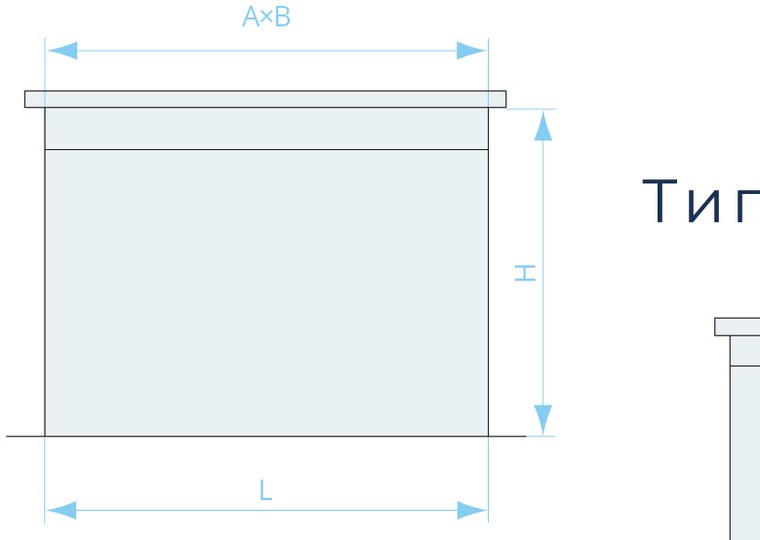

Чертёж, схемы и типоразмеры
Нажмите на картинку — откроется в полном размере. Нужного типоразмера в таблице нет — изготовим по вашим размерам.
Как подобрать
- Указать сечение ответвления A×B; высоту H задавать отдельно, если она отличается от стандартной высоты 100 мм
- Выбрать исполнение — тип 1 (прямая) или тип 2 (наклонная) — по чертежу каталога
- Задать размер шины, он должен совпасть с шиной ответвления
- Согласовать толщину стали с толщиной магистрального воздуховода
Монтаж и эксплуатация
- Проём размечать по подошве врезки и резать точно по A×B
- Крупный проём ослабляет стенку магистрали — узел размещать вне мест опирания и креплений
- Крепить по всему периметру подошвы, шов герметизировать
- Наклонное исполнение ориентировать по чертежу каталога
- Ответвление подвешивать отдельно: врезка не рассчитана нести его вес
Важно знать
У типа 2 L = A + 70 мм. Место на трассе размечать по фактическому исполнению, а не по прямой врезке.
В обозначении сечение A×B и высота H идут отдельными полями, их часто путают: 300×200 — размер ответвления, 100 — высота самой врезки.
Изготовление под размер. Делаем детали по вашим размерам — из оцинкованной или нержавеющей стали, с нужным типом соединения и толщиной металла. Лист каталога с чертежом и таблицей — скачать (PDF). Пришлите спецификацию или эскиз — посчитаем.
