Подробное описание
Торцевая панель применяется для предохранения от переноса вибрации на каналы, компенсации несовпадения осей канала и выходного окна агрегата.
Р1

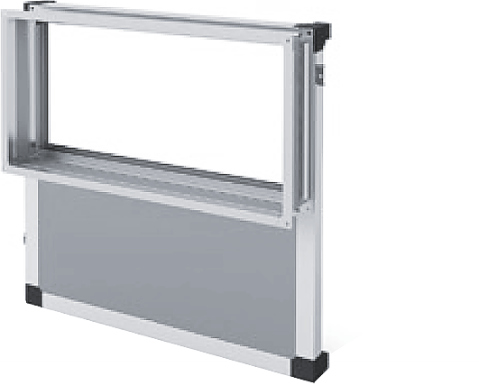

Торцевая панель
Р1—боковая с гибкой вставкой
Р2—верхняя с гибкой вставкой
Р3—панель внутренней установки с заслонкой без гибкой вставки
Р5—без гибкой вставки
Р0—глухая
Технические характеристики

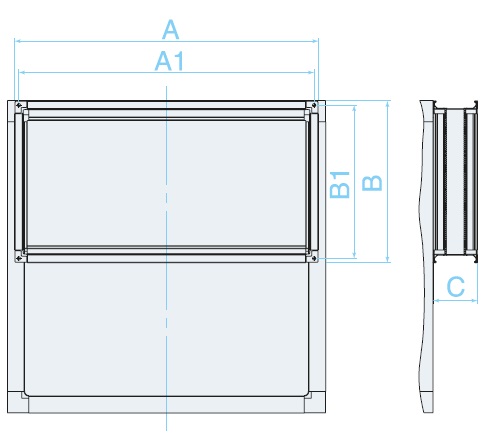

| Типоразмер | Панели Р1 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A, мм | A1, мм | B, мм | B1, мм | C, мм | A, мм | A1, мм | B, мм | B1, мм | C, мм | |
| 6 | 1060 | 1030 | 560 | 530 | 150 | 1040 | 1010 | 540 | 510 | 150 |
| 7 | 1060 | 1030 | 760 | 730 | 150 | 1040 | 1010 | 540 | 510 | 150 |
| 8 | 1280 | 1250 | 760 | 730 | 150 | 1240 | 1210 | 540 | 510 | 150 |
| 12 | 1395 | 1365 | 860 | 830 | 150 | 1358 | 1328 | 1040 | 1010 | 150 |
| 20 | 1620 | 1590 | 1060 | 1030 | 150 | 1582 | 1552 | 1040 | 1010 | 150 |
| 25 | 2005 | 1975 | 1460 | 1430 | 150 | 1968 | 1938 | 1040 | 1010 | 150 |
| 30 | 2445 | 2415 | 1460 | 1430 | 150 | 2408 | 2381 | 1040 | 1010 | 150 |
| 35 | 2445 | 2415 | 1860 | 1830 | 150 | 2408 | 2381 | 1540 | 1512 | 150 |
