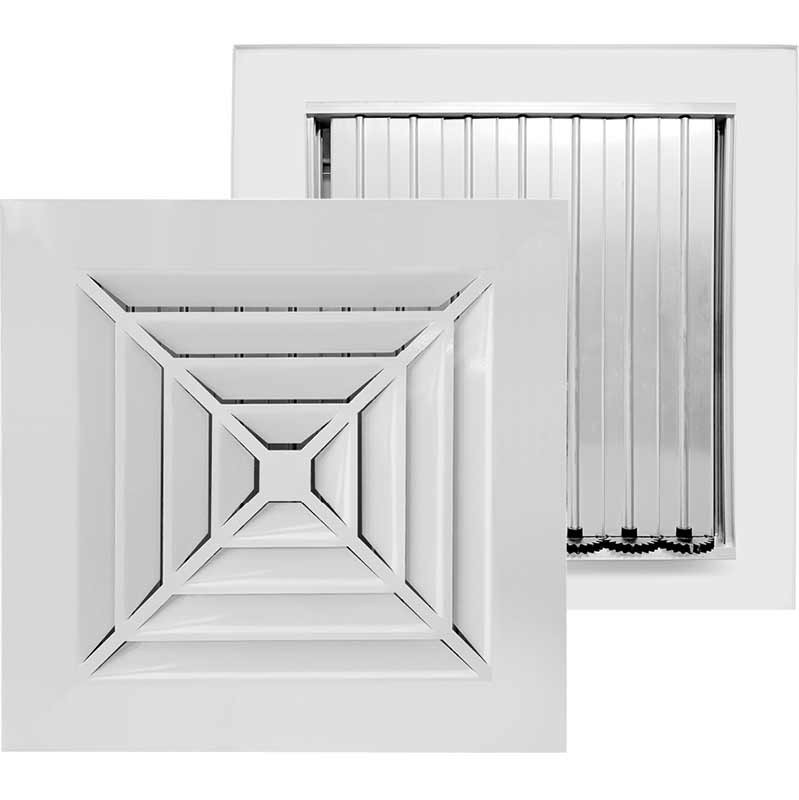

Стальная решетка 4РП-С-Р с клапаном расхода воздуха
Стальная потолочная решетка 4РП-С предназначена для распределения воздушного потока внутри помещения в четыре стороны, а при установке клапана расхода воздуха (модель 4РП-С-Р) регулирует объем поступающего в помещение воздуха. Как правило, потолочные решетки устанавливаются в потолок типа Армстронг, размеры решетки соответствуют размеру потолочной ячейки.
Для подключения к системе воздуховодов потолочные решетки комплектуются камерой статического давления – КСД или КСР. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.
Возможна комплектация потолочной решетки клапаном расхода воздуха. Клапан расхода воздуха (БРВ) предназначен для регулирования объема поступающего в помещение воздуха. БРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.
Внешняя сторона решетки
Материалы изготовления
- Решетка изготавливается из оцинкованного листового металлопроката толщиной 0,9 мм и окрашивается порошковыми полиэфирными эмалями в любой цвет по международной шкале RAL. По умолчанию решетки окрашиваются в белый цвет RAL9016. Статическая камера изготавливается из оцинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.
Возможно изготовление нестандартных размеров с шагом 1 мм
Стандартные размеры решетки 300х300 мм, 450х450 мм, 600х600 мм
Минимальный размер решетки – 300х300 мм
Максимальный размер решетки – 1500х1500 мм
Определяющими размерами являются габаритные
Габаритно-посадочные размеры решетки 4РП-С с камерой статического давления (КСД)
АхВ габаритные размеры решетки, a1 x b1 установочные размеры КСД.
ОВ – осевая врезка, БВ – боковая врезка, БРВ – клапан расхода воздуха
Сечения решеток 4РП-С стандартных типоразмеров
Значение коэффициента Кр при различных значениях угла β для клапана расхода воздуха
Варианты монтажа потолочных решеток
Максимальные показатели производительности решетки 4РП-С в зависимости от генерируемого шума, подача воздуха
Максимальные показатели производительности решетки 4РП-С-Р (с клапаном расхода воздуха) в зависимости от генерируемого шума, подача воздуха
Максимальные показатели производительности решетки 4рп_С в зависимости от генерируемого шума, удаление воздуха
Пример заказа
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
