Описание
Стакан опорный монтажный СОМ производства ГК РОВЕН является элементом вентиляционной сети для установки крышных вентиляторов на кровле зданий и сооружений. Он обеспечивает надежный монтаж, высокую устойчивость и жесткость конструкций, служит опорой вентиляционного устройства и защитой воздуховодов. Использование стакана позволяет облегчить монтаж вентилятора, предотвратить потерю тепла и накапливание конденсата.
Монтажные стаканы являются механическим устройством в моноблочном исполнении. Конструктивно устройство представляет собой сборный или сварной корпус коробчатого сечения из тонколистовой стали (в том числе нержавеющей). Стаканы имеют нижний фланец для установки на кровлю и распределения нагрузки и верхний фланец для монтажа вентилятора. В зависимости от модификации корпус изделия может включать теплоизоляционные материалы. Внутри корпуса могут содержаться пластины снижающие шум, клапаны на вытяжку и приток, а так же выдвижной противопожарный клапан.
Достоинства монтажного стакана позволяют:
- Ускорить и облегчить процесс монтажа/демонтажа вентилятора.
- Поднять вентилятор над кровлей на высоту снежного покрова в зимний период.
- Установить крышный вентилятор при необходимости на наклонной кровле.
- Обеспечить создание замкнутого теплого контура в зоне прохода перекрытия с целью предотвращения неконтролируемых потерь тепла из помещения.
- Обеспечить создание надежного влагонепроницаемого примыкания гидроизоляции кровли к вентиляционной конструкции.
- Обеспечить простое обслуживание (при комплектации стакана противопожарным клапаном ОЗ) привода клапана, за счет съемного кожуха, и простое обслуживание клапана, за счет конструкции стакана, позволяющей извлечь клапан без отключения от системы вентиляции.
Стаканы опорные монтажные СОМ изготавливаются по ТУ 29.32.30-008-80381186-2021.
Общие сведения
Стакан опорный СОМ предназначен для монтажа крышных вентиляторов общеобменной вентиляции и крышных вентиляторов дымоудаления. Устанавливается на горизонтальную или наклонную поверхность кровли любого типа.
СОМ 1
Серия облегченных стаканов монтажных с прямоугольным проходным сечением.
СОМ 1К
Серия облегченных стаканов монтажных с круглым проходным сечением.
Стаканы рекомендуются для применения в умеренном климате с низким снеговым покровом, с небольшими перепадами температур.
СОМ 2
Серия утепленных стаканов монтажных с прямоугольным проходным сечением.
СОМ 2К
Серия утепленных стаканов монтажных с круглым проходным сечением.
Стаканы рекомендуются для применения в холодном климате для предотвращения потери тепла, с большими перепадами температур.
Таблица 1 содержит список серий стаканов монтажных СОМ по назначению и применению.
Таблица 1 – Схема применяемости стаканов
|
Серия |
Наполнение |
Устанавливаемые вентиляторы |
Примечание |
|
СОМ 1, СОМ 1Н, СОМ 2, СОМ 2Н |
– |
серии РОКС, РОСА, ВОП-20, ВО |
базовое исполнение |
|
Ш |
обеспечивает шумоглушение |
||
|
КП |
отсекает выходящий поток |
||
|
КВ |
отсекает входящий поток |
||
|
ОЗ |
предназначен для открывания проема при срабатывании пожарной сигнализации* |
||
|
СОМ 1К, СОМ 2К |
– |
серии ВОП-20, ВО |
базовое исполнение |
|
СОМ 2 ВКРФ-М, СОМ 2Н ВКРФ-М |
– |
серии ВКРФ-М |
базовое исполнение |
|
Ш |
обеспечивает шумоглушение |
||
|
КВ |
отсекает входящий поток |
* Предел огнестойкости клапана указывается в соответствии с требованиями системы 60, 90 минут. Напряжение привода 24 или 220В.
Стаканы монтажные выпускаются в следующих исполнениях:
О – для общеобменных систем вентиляции;
К1 – для систем вентиляции перемещающих агрессивные среды;
ДУ – для систем дымоудаления.
Материальное исполнение стаканов монтажных СОМ в зависимости от исполнения приведено в таблице 2.
Таблица 2 – Материальное исполнение СОМ
|
Обозначение |
Материал |
Назначение |
|
О |
Сборная конструкция, гальваническое покрытие (оцинкованная сталь) |
Для перемещения воздуха и других газопаровоздушных смесей, не вызывающих ускоренной коррозии оцинкованной стали |
|
К1 |
Сборная конструкция, нержавеющая сталь |
Для перемещения агрессивных невзрывоопасных воздушных смесей, не вызывающих ускоренной коррозии нержавеющей стали. Не допускается контакт с сильными восстановителями (щелочи), сильными окислителями (кислоты), морской водой |
|
ДУ* |
Сборная сварная конструкция усиленная, лакокрасочное покрытие со стойкостью до 400 °С/600 °С |
Для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы обслуживаемого помещения с целью проведения работ по борьбе с пожаром. Может пропускать газы с температурой 400 °С или 600 °С до 90 минут |
* Стаканы монтажные ДУ исполнения могут дополнительно комплектоваться клапанами на вытяжку и огнезадерживающими. Клапан на приток и шумоглушение в стаканы ДУ исполнения ставить нельзя.
** Комплектации стаканов не указанные в каталоге возможно изготовить по согласованию и индивидуальному заказу.
Таблица 3 содержит возможные исполнения и комплектации стаканом СОМ 1 / СОМ 1Н.
Таблица 3 – исполнения стаканов СОМ 1 / СОМ 1Н
|
Серия |
Исполнение |
Соединение с вентилятором* |
Наполнение |
Наименование |
|
1 – стакан облегченный с прямоугольным проходным сечением |
О (так же возможно К1) |
AF |
Отсутствует |
СОМ-1-О-____AF |
|
С шумоглушением |
СОМ-1-О-____AF-Ш |
|||
|
Клапан на приток |
СОМ-1-О-____AF-КП |
|||
|
Клапан на вытяжку |
СОМ-1-О-____AF-КВ |
|||
|
Противопожарный клапан с выбранной огнестойкостью и напряжением привода |
СОМ-1-О-____AF-ОЗ/__/__ |
|||
|
RF |
Отсутствует |
СОМ-1-О-____RF |
||
|
С шумоглушением |
СОМ-1-О-____RF-Ш |
|||
|
Клапан на приток |
СОМ-1-О-____RF-КП |
|||
|
Клапан на вытяжку |
СОМ-1-О-____RF-КВ |
|||
|
Противопожарный клапан с выбранной огнестойкостью и напряжением привода |
СОМ-1-О-____RF-ОЗ/__/__ |
|||
|
ДУ – дымоудаление |
AF |
Отсутствует |
СОМ-1-ДУ-____AF |
|
|
RF |
Отсутствует |
СОМ-1-ДУ-____RF |
||
|
AF |
Противопожарный клапан с выбранной огнестойкостью и напряжением привода |
СОМ-1-ДУ-____AF-ОЗ/__/__ |
||
|
RF |
СОМ-1-ДУ-____RF-ОЗ/__/__ |
|||
|
1Н – стакан облегченный с прямоугольным проходным сечением для наклонной кровли |
О (так же возможно К1) |
AF |
Отсутствует |
СОМ-1Н-О-____AF |
|
С шумоглушением |
СОМ-1Н-О-____AF-Ш |
|||
|
Клапан на приток |
СОМ-1Н-О-____AF-КП |
|||
|
Клапан на вытяжку |
СОМ-1Н-О-____AF-КВ |
|||
|
Противопожарный клапан с выбранной огнестойкостью и напряжением привода |
СОМ-1Н-О-____AF-ОЗ/__/__ |
|||
|
RF |
Отсутствует |
СОМ-1Н-О-____RF |
||
|
С шумоглушением |
СОМ-1Н-О-____RF-Ш |
|||
|
Клапан на приток |
СОМ-1Н-О-____RF-КП |
|||
|
Клапан на вытяжку |
СОМ-1Н-О-____RF-КВ |
|||
|
Противопожарный клапан с выбранной огнестойкостью и напряжением привода |
СОМ-1Н-О-____RF-ОЗ/__/__ |
|||
|
ДУ – дымоудаление |
AF |
Отсутствует |
СОМ-1Н-ДУ-____AF |
|
|
RF |
Отсутствует |
СОМ-1Н-ДУ-____RF |
||
|
AF |
Противопожарный клапан с выбранной огнестойкостью и напряжением привода |
СОМ-1Н-ДУ-____AF-ОЗ/__/__ |
||
|
RF |
СОМ-1Н-ДУ-____RF-ОЗ/__/__ |
* AF – круглый присоединительный фланец стакана; RF – прямоугольный присоединительный фланец стакана.
Таблица 4 содержит возможные исполнения и комплектации стаканом СОМ 1К.
Таблица 4 – исполнения стаканов СОМ 1К.
|
Серия |
Исполнение |
Соединение с вентилятором |
Наполнение |
Наименование |
|
1К – стакан облегченный с круглым проходным сечением |
О (так же возможно К1) |
AF |
Отсутствует |
СОМ-1К-О-____AF |
|
ДУ – дымоудаление |
Отсутствует |
СОМ-1К-ДУ-____AF |
Таблица 5 содержит возможные исполнения и комплектации стаканом СОМ 2 / СОМ 2Н, СОМ 2 ВКРФ-М / СОМ 2Н ВКРФ-М.
Таблица 5 – исполнения стаканов СОМ 2 / СОМ 2Н, СОМ 2 ВКРФ-М / СОМ 2Н ВКРФ-М
|
Серия |
Исполнение |
Соединение с вентилятором* |
Наполнение |
Наименование |
|
2 – стакан утепленный с прямоугольным проходным сечением |
О (так же возможно К1) |
AF |
Отсутствует |
СОМ-2-К1-____AF |
|
С шумоглушением |
СОМ-2-К1-____AF – Ш |
|||
|
Клапан на приток |
СОМ-2-К1-____AF – КП |
|||
|
Клапан на вытяжку |
СОМ-2-К1-____AF – КВ |
|||
|
Противопожарный клапан с выбранной огнестойкостью и напряжением привода |
СОМ-2-К1-____AF – ОЗ/__/__ |
|||
|
RF |
Отсутствует |
СОМ-2-К1-____RF |
||
|
С шумоглушением |
СОМ-2-К1-____RF-Ш |
|||
|
Клапан на приток |
СОМ-2-К1-____RF-КП |
|||
|
Клапан на вытяжку |
СОМ-2-К1-____RF-КВ |
|||
|
Противопожарный клапан с выбранной огнестойкостью и напряжением привода |
СОМ-2-К1-____RF-ОЗ/__/__ |
|||
|
ДУ – дымоудаление |
AF |
Отсутствует |
СОМ-2-ДУ-____RF |
|
|
RF |
Отсутствует |
СОМ-2-ДУ-____RF |
||
|
AF |
Противопожарный клапан с выбранной огнестойкостью и напряжением привода |
СОМ-2-ДУ-____AF -ОЗ/__/__ |
||
|
RF |
СОМ-2-ДУ-____RF-ОЗ/__/__ |
|||
|

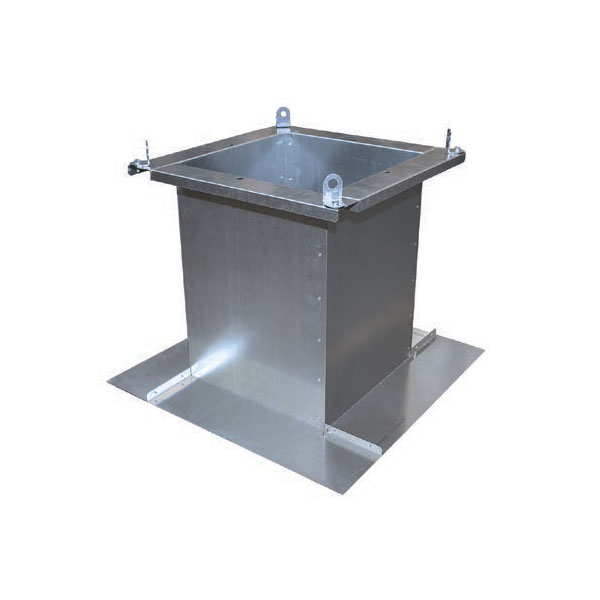

2Н – стакан утепленный с прямоугольным проходным сечением для наклонной кровли |
О (так же возможно К1) |
AF |
Отсутствует |
СОМ-2Н-К1-____AF |
|
С шумоглушением |
СОМ-2Н-К1-____AF – Ш |
|||
|
Клапан на приток |
СОМ-2Н-К1-____AF – КП |
|||
|
Клапан на вытяжку |
СОМ-2Н-К1-____AF – КВ |
|||
|
Противопожарный клапан с выбранной огнестойкостью и напряжением привода |
СОМ-2Н-К1-____AF – ОЗ/__/__ |
|||
|
RF |
Отсутствует |
СОМ-2Н-К1-____RF |
||
|
С шумоглушением |
СОМ-2Н-К1-____RF-Ш |
|||
|
Клапан на приток |
СОМ-2Н-К1-____RF-КП |
|||
|
Клапан на вытяжку |
СОМ-2Н-К1-____RF-КВ |
|||
|
Противопожарный клапан с выбранной огнестойкостью и напряжением привода |
СОМ-2Н-К1-____RF-ОЗ/__/__ |
|||
|
ДУ – дымоудаление |
AF |
Отсутствует |
СОМ-2Н-ДУ-____AF |
|
|
RF |
Отсутствует |
СОМ-2Н-ДУ-____RF |
||
|
AF |
Противопожарный клапан с выбранной огнестойкостью и напряжением привода |
СОМ-2Н-ДУ-____AF – ОЗ/__/__ |
||
|
RF |
СОМ-2Н-ДУ-____RF -ОЗ/__/__ |
|||
|
2 ВКРФ-М** – стакан утепленный с прямоугольным проходным сечением 2Н ВКРФ-М** – стакан утепленный с прямоугольным проходным сечением для наклонной кровли |
О – общепромышленное |
ВКРФ-М |
Отсутствует |
СОМ-2-О-____ВКРФ-М___ СОМ-2Н-О-____ВКРФ-М___ |
|
С шумоглушением |
СОМ-2-О-____ВКРФ-М___-Ш СОМ-2Н-О-____ВКРФ-М___-Ш |
|||
|
Клапан на вытяжку |
СОМ-2-О-____ВКРФ-М___-КВ СОМ-2Н-О-____ВКРФ-М___-КВ |
* AF – круглый присоединительный фланец стакана; RF – прямоугольный присоединительный фланец стакана; ВКРФ-М – для установки вентиляторов ВКРФ-М на стакан СОМ.
Таблица 6 содержит возможные исполнения и комплектации стаканом СОМ 2К.
Таблица 6 – исполнения стаканов СОМ 2К
|
Серия |
Исполнение |
Соединение с вентилятором |
Наполнение |
Наименование |
|
2К – стакан утепленный с круглым проходным сечением |
К1 (так же возможно О) |
AF |
Отсутствует |
СОМ-2К-К1-____AF |
|
ДУ – дымоудаление |
Отсутствует |
СОМ-2К-ДУ-____AF |
