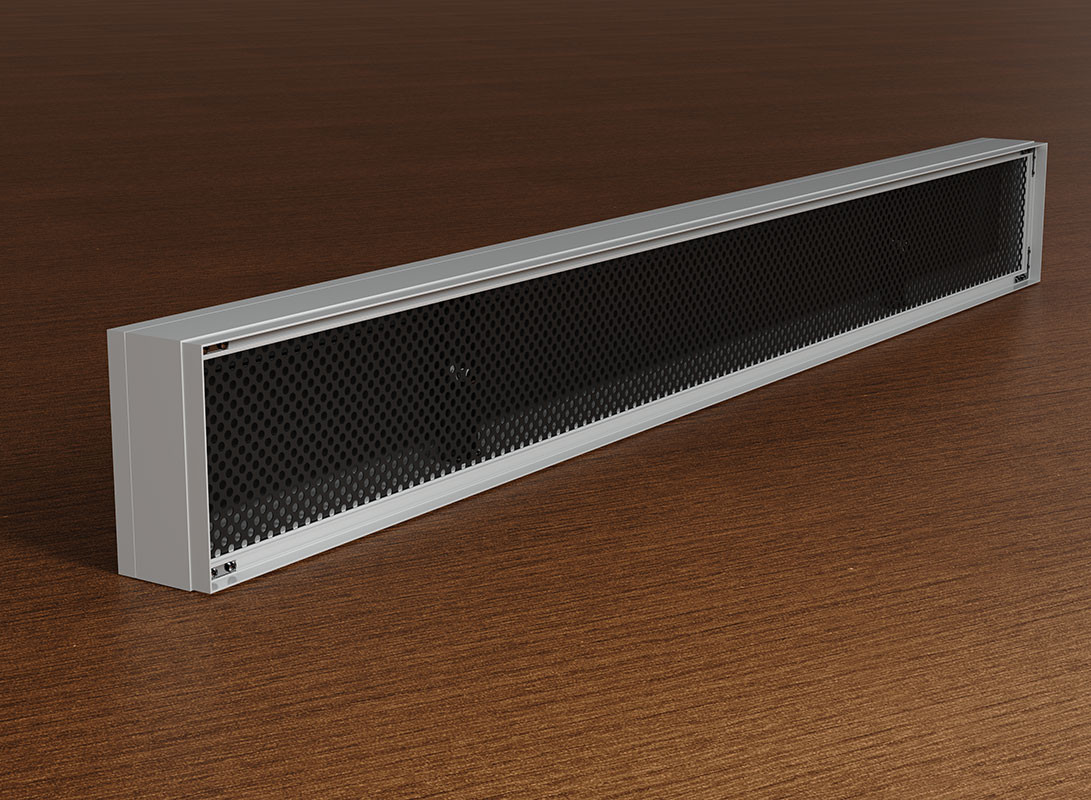

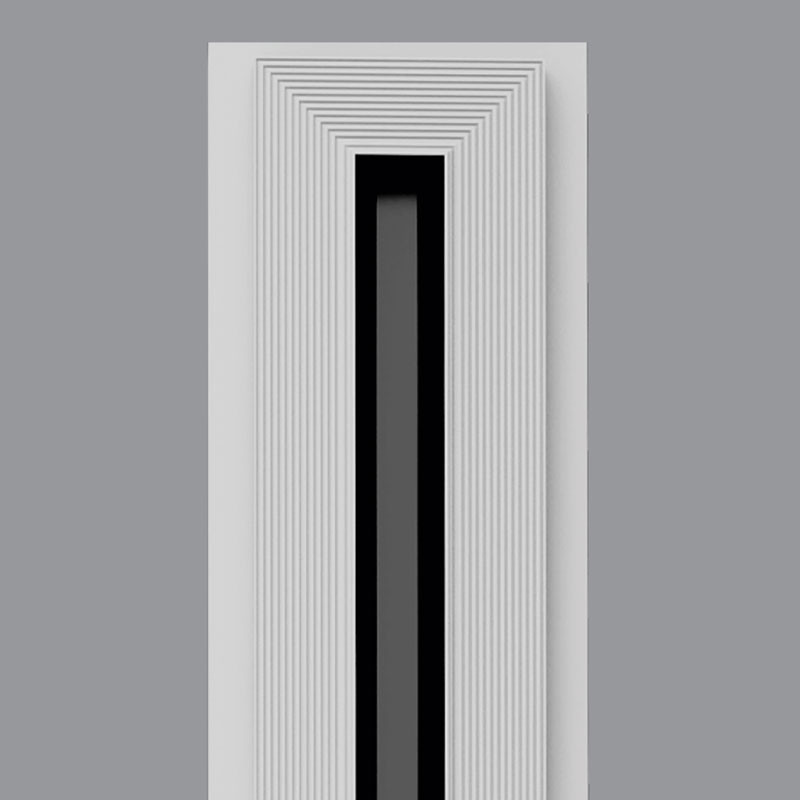

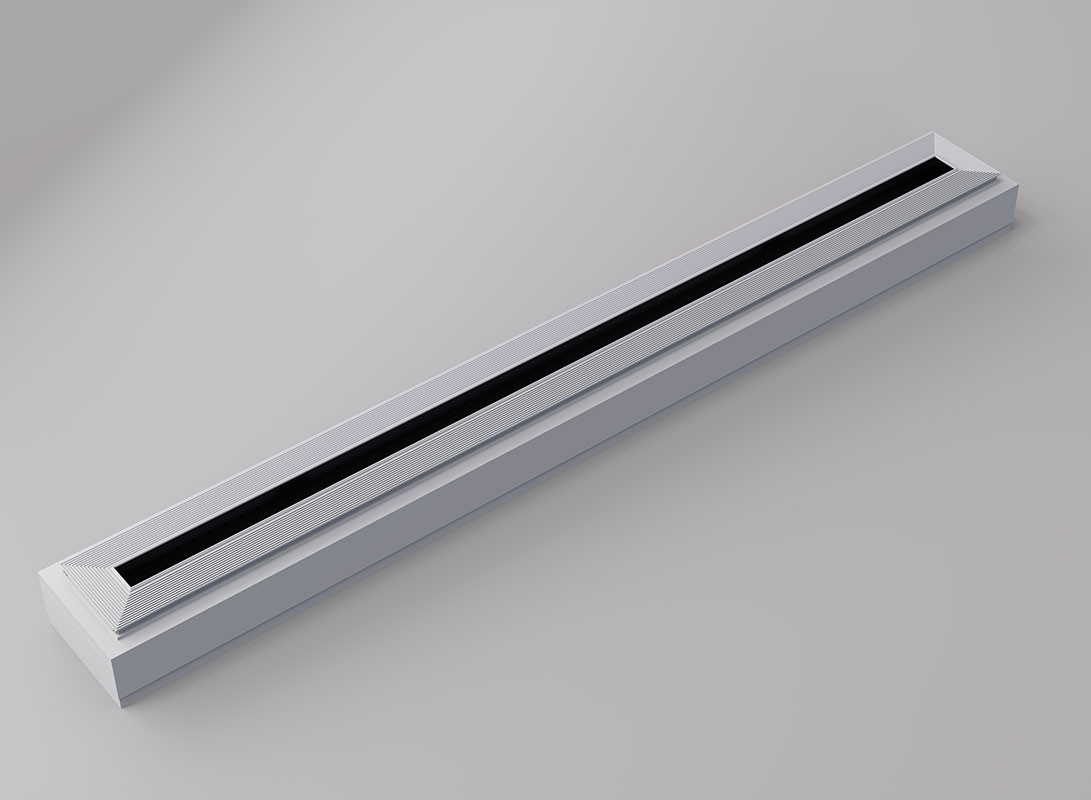

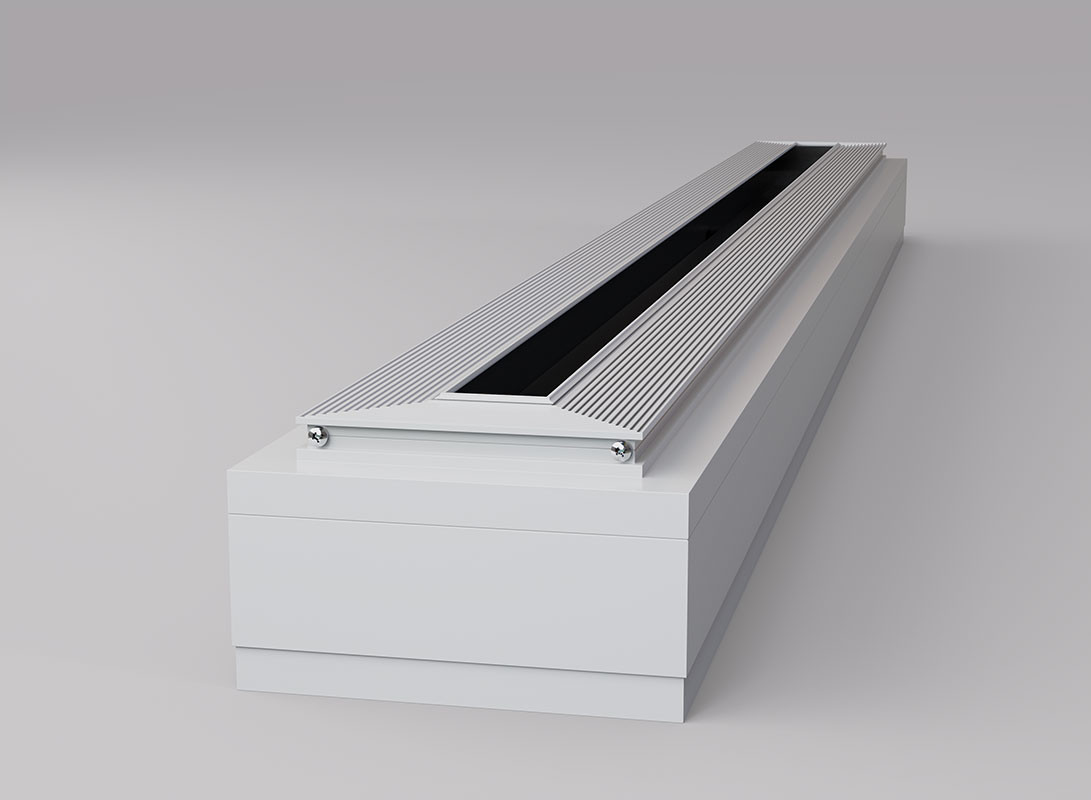

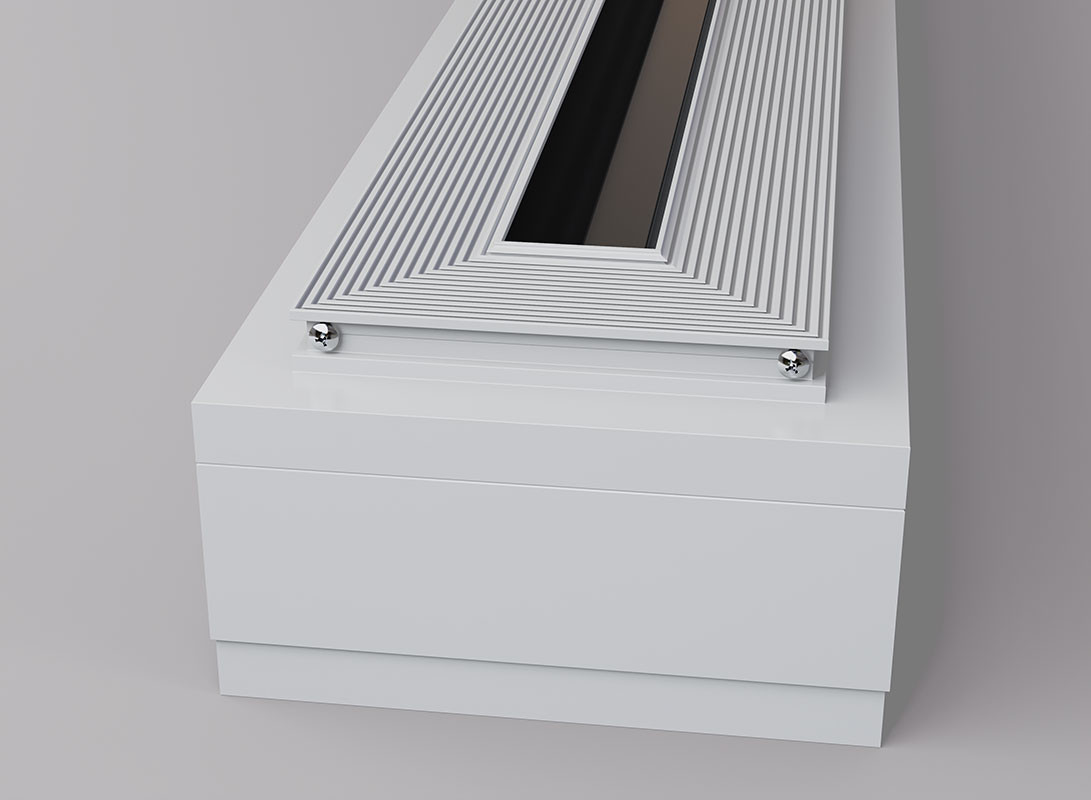

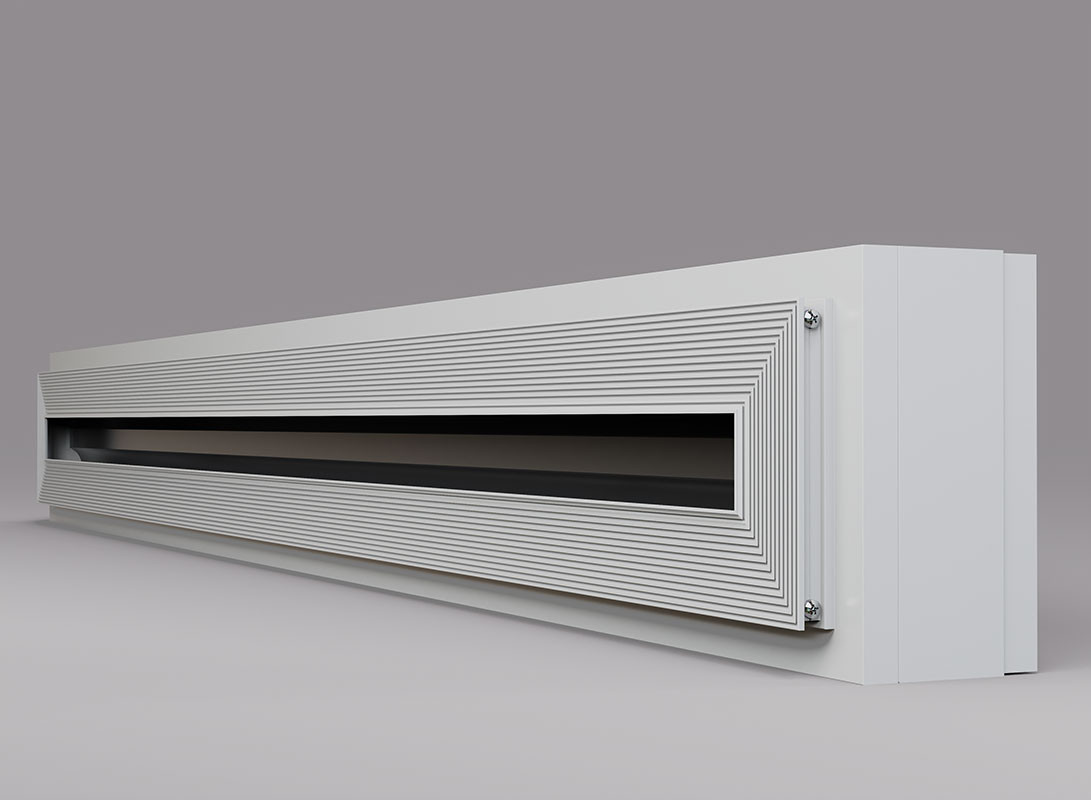

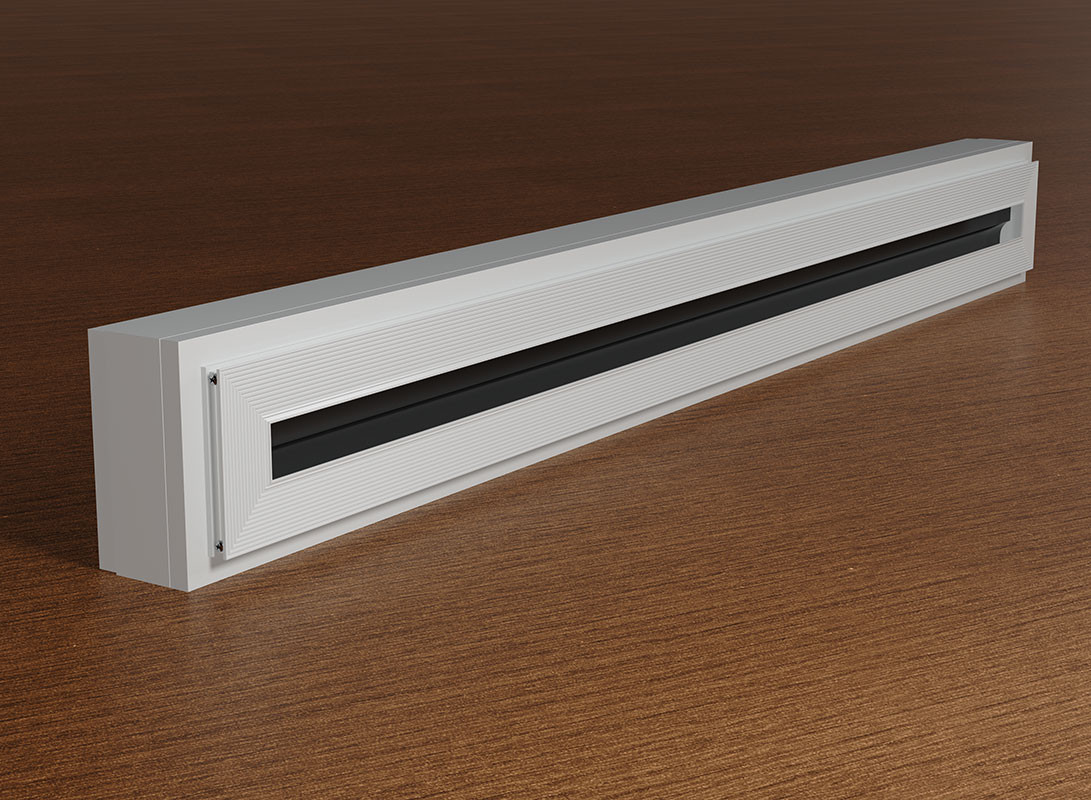

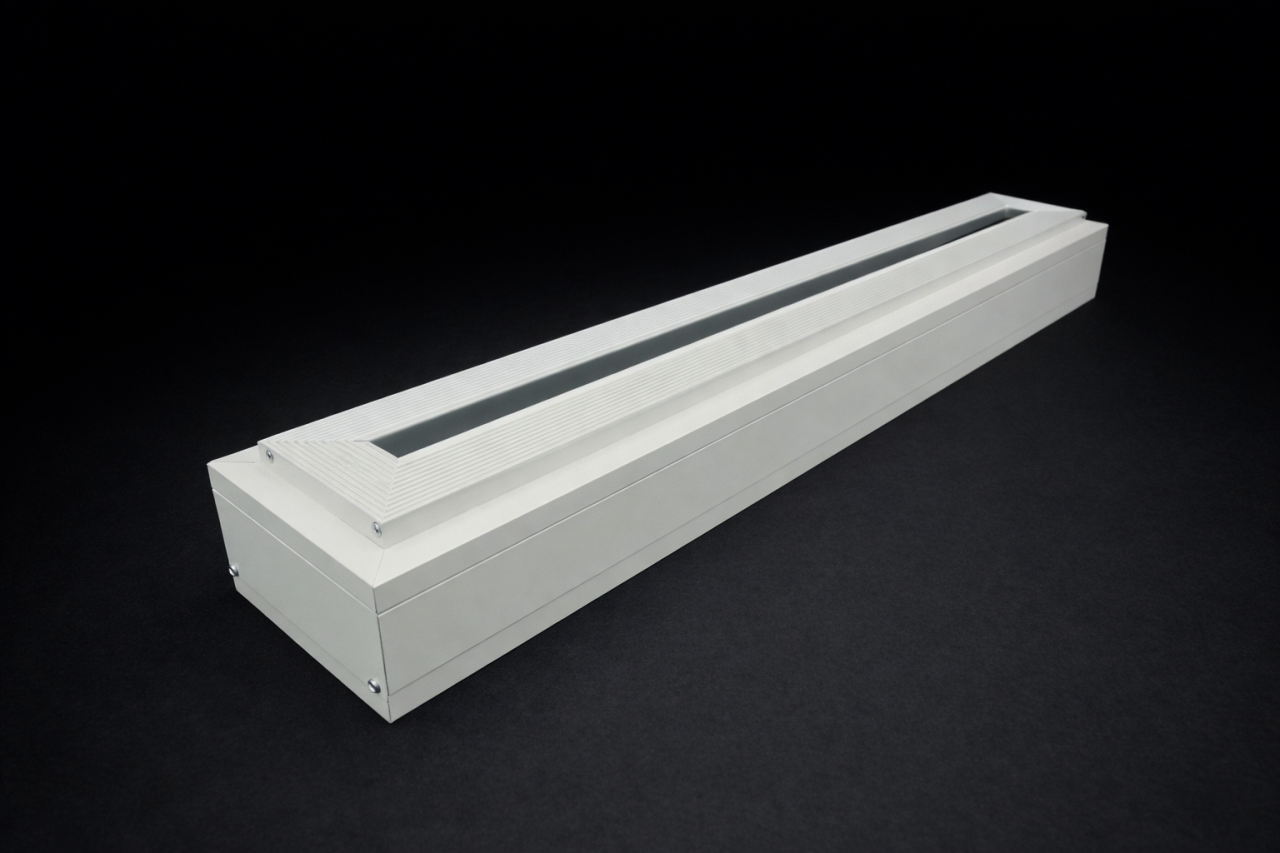

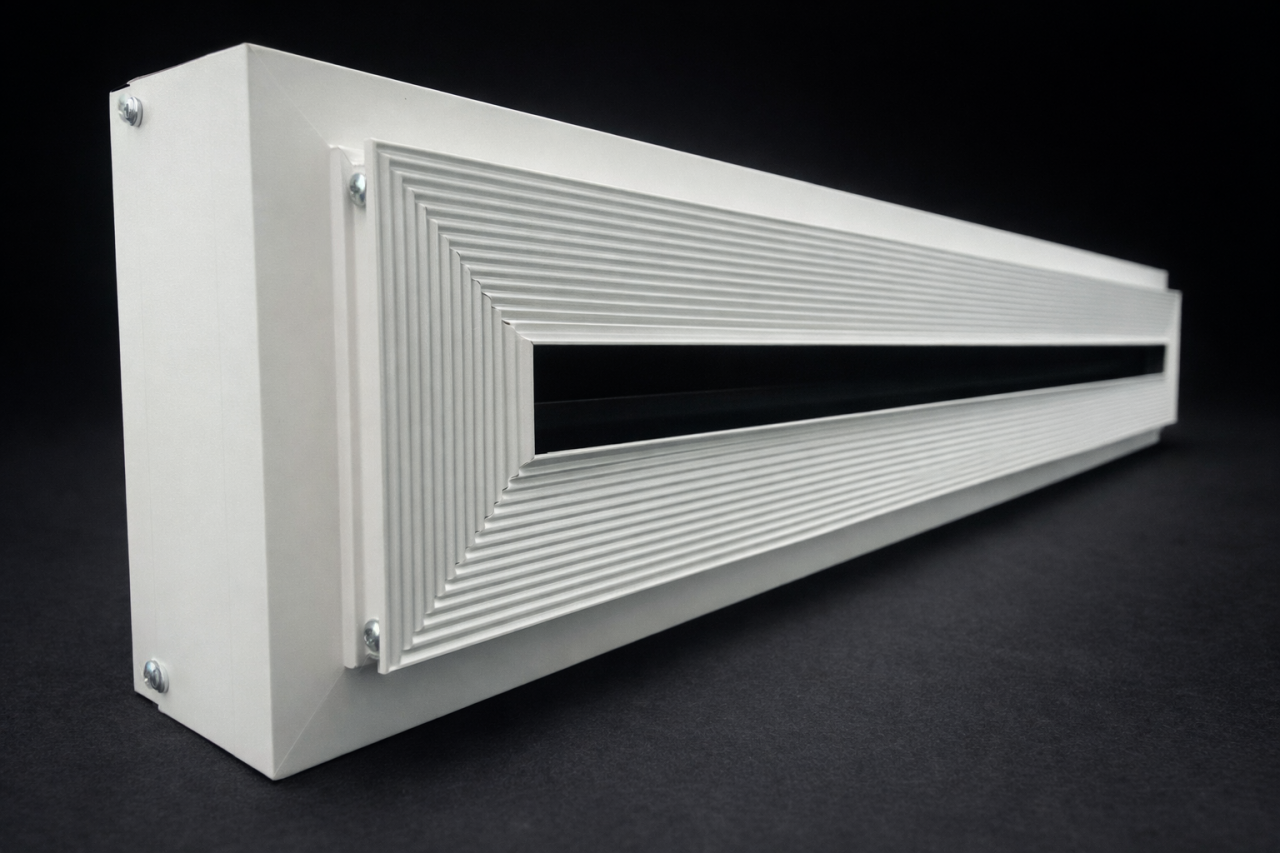

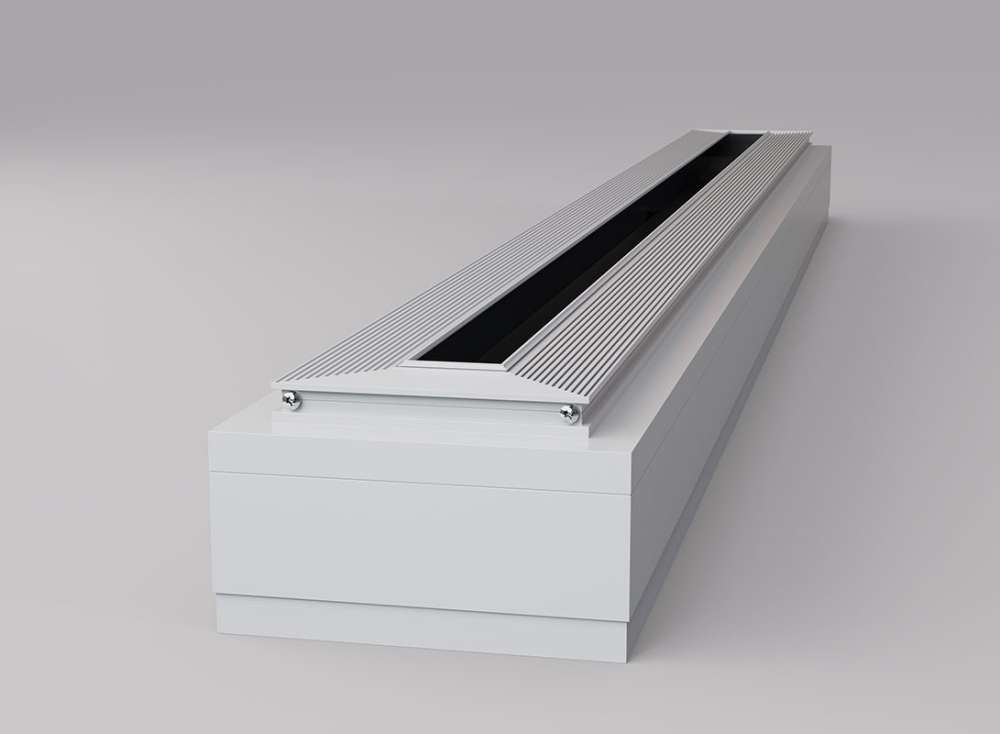

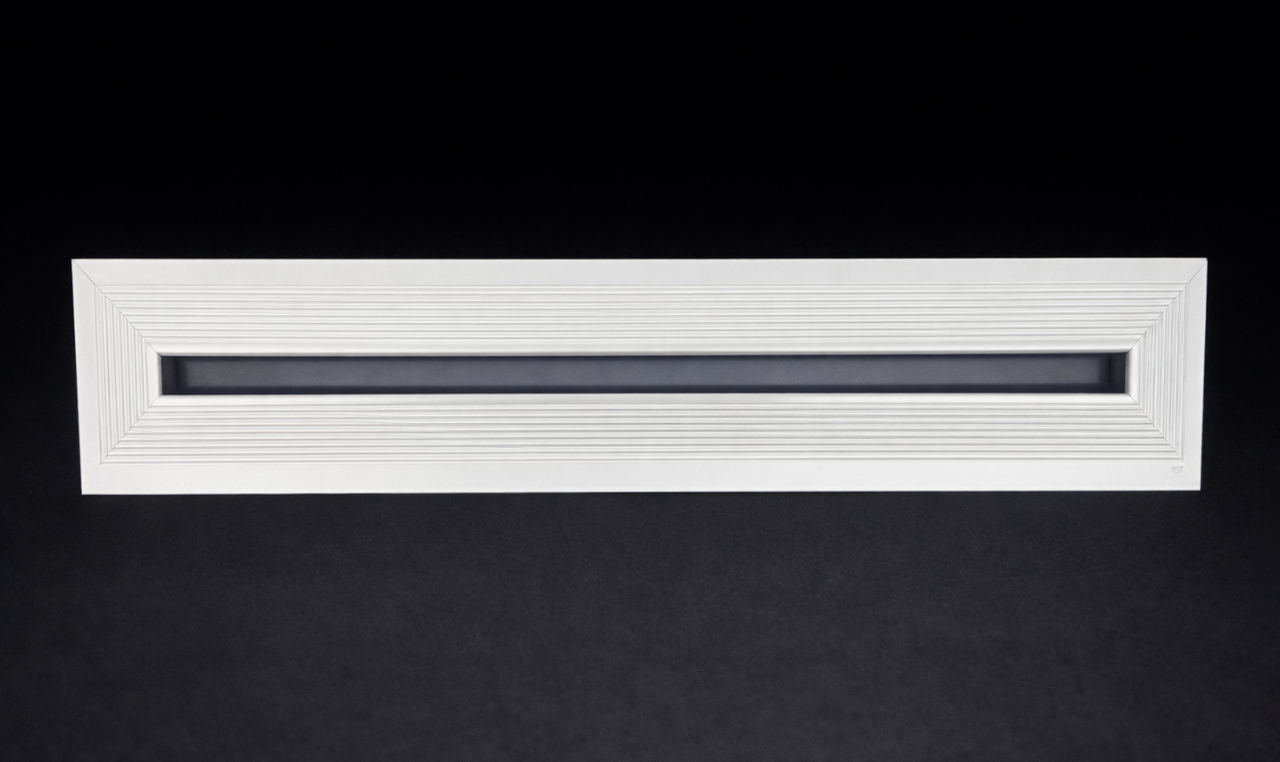

Скрытый щелевой диффузор ALS (small)
Новая запатентованная высокоэффективная серия щелевых диффузоров скрытого монтажа
-
Место применения – в гипсокартон
-
Вид решетки – щелевые
-
Способ монтажа – скрытого монтажа
-
Регулировка – регулируемая
-
Форма – прямоугольные
-
Материал – алюминий
-
Конструкция – неразборная
- Корректное распределение воздушного потока за счет сохранения живого сечения диффузора при любом размере щели и любом положении дефлектора.
- Эффект Коанда – настилающий горизонтальный поток воздуха.
- Конструкция диффузора предусматривает различные варианты монтажа и облегчает установку навесного потолка из металлических профилей и гипсокартона.
- Визуальное совершенство за счет скрытого монтажа в подвесные потолки из гипсокартона и металлического каркаса.
- Модульная сборка позволяет создавать непрерывную линию по всему периметру помещения, что отвечает требованиям самых современных дизайнерских идей.
Конструктивные особенности / модификация
- 1 щель;
- высота щели от 20 до 70 мм;
- длина цельного диффузора от 200 до 2900 мм с любым шагом;
- монтаж под 1 или 2 ГКЛ;
- регулируемый дефлектор;
- фланец имеет углубления со специальной формой паза для лучшего сцепления шпаклевки и исключения ее отслоения;
- полка под шпаклевку 2 мм;
- возможна дополнительная комплектация выравнивателем потока воздуха или клапаном расхода воздуха;
- возможна модульная сборка в непрерывную линию из составных секций, в том числе угловых.

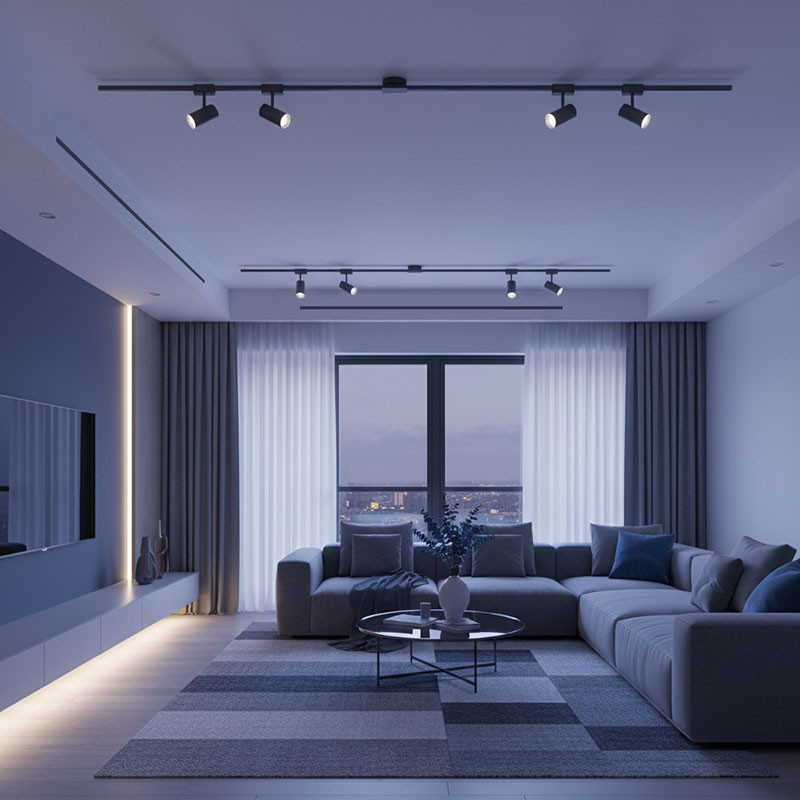

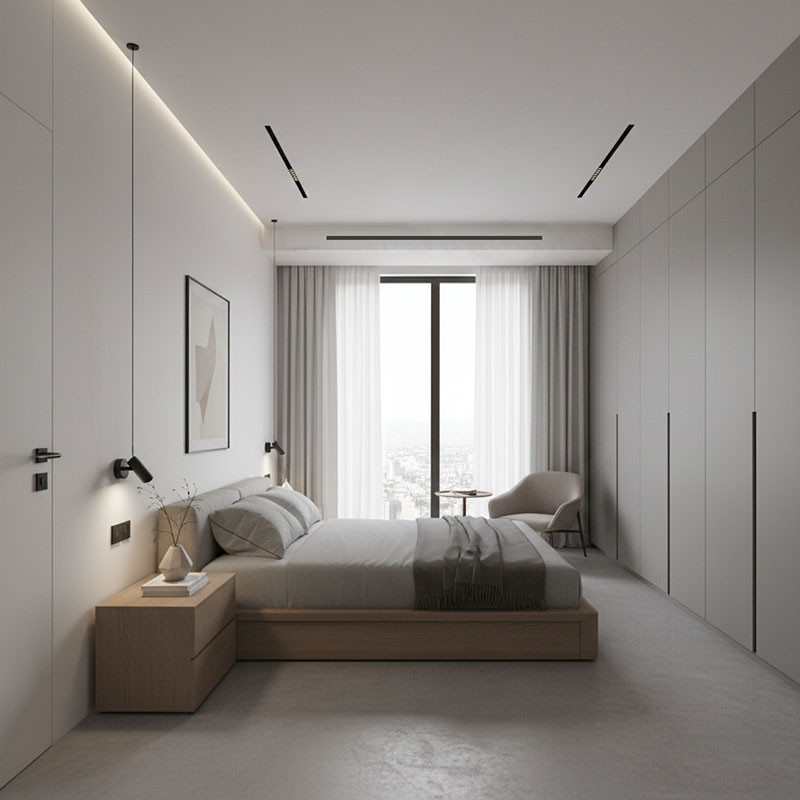

Линейный щелевой диффузор ALS предназначен для скрытой установки в систему вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы в жилых, торговых, и офисных помещениях. Диффузоры встраиваются в стены или потолок, изготавливаемые из гипсокартона и металлического каркаса.

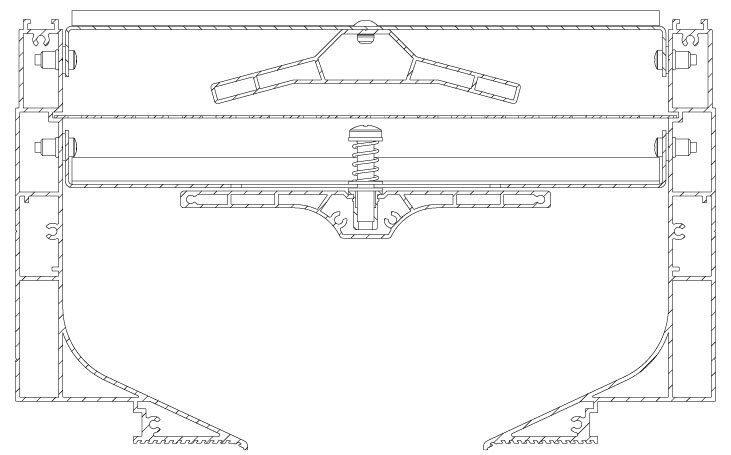

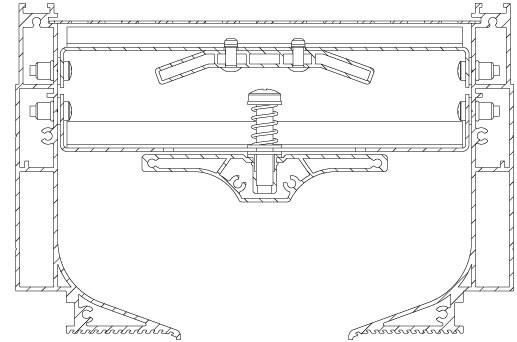

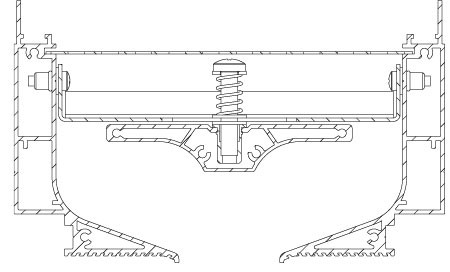

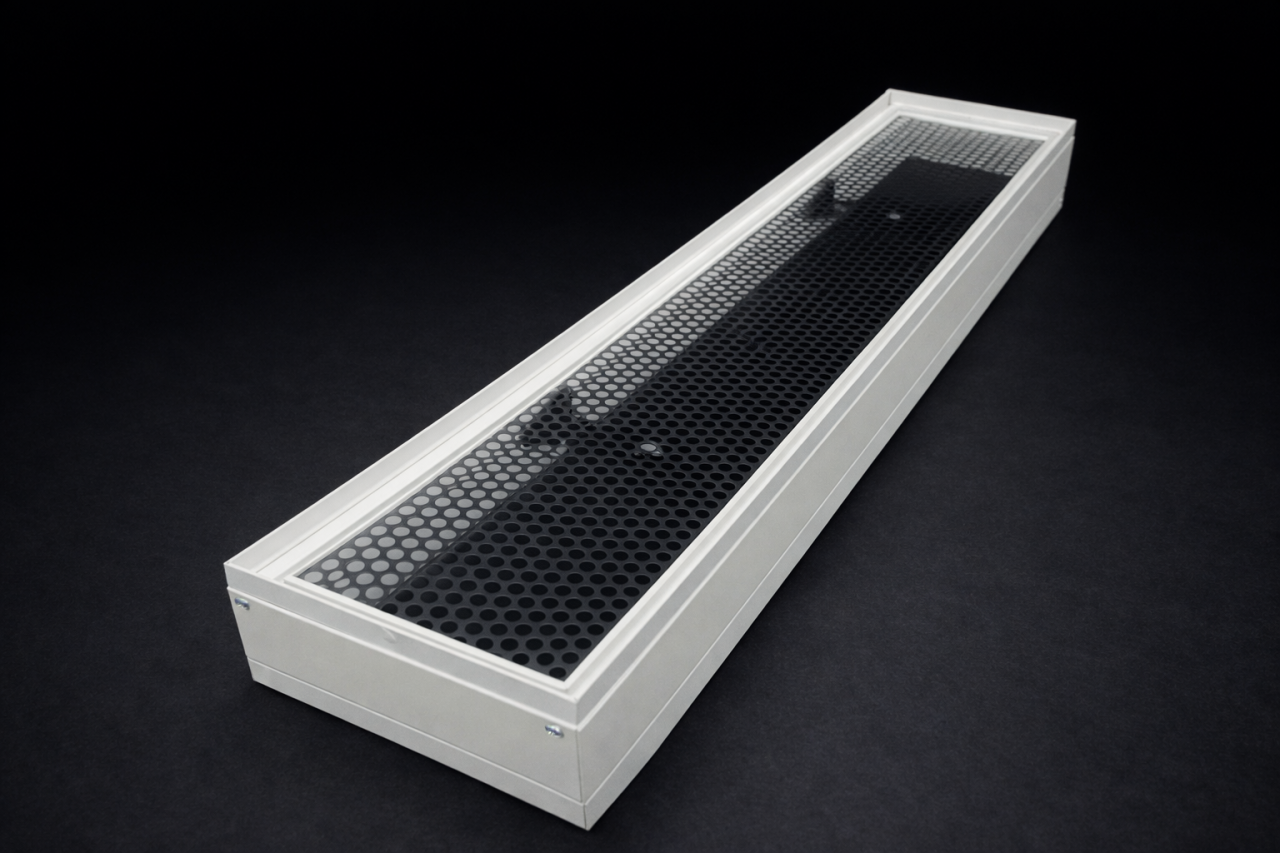

Диффузор выполнен в виде рамки из полых металлических профилей и регулируемого дефлектора. Возможна поставка без дефлектора.

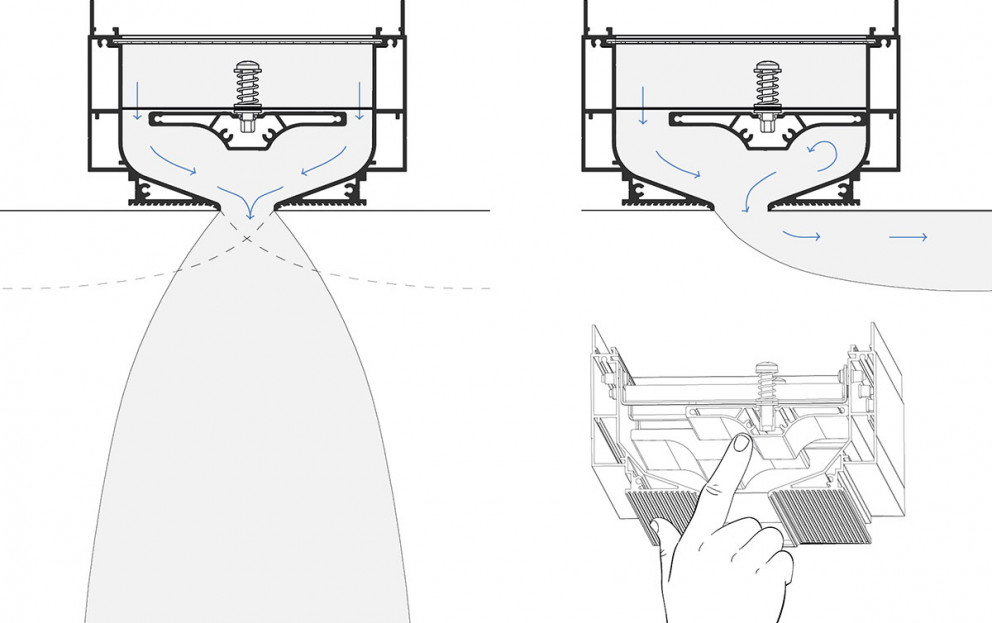

Распределение воздушных потоков
Конструкция вентиляционного щелевого диффузора обеспечивает эффективное распределение воздушных потоков с сохранением живого сечения диффузора и объема подаваемого воздуха при любом положении дефлектора.
Подвижный дефлектор индивидуальной формы, специально разработанной для формирования направления воздушных потоков от вертикального до горизонтального потока (от 0° до 5,5° относительно плоскости потолка). Для удобства регулировки дефлектора в наружной части выполнен выступ, благодаря которому можно легко регулировать дефлектор влево и вправо. При любом положении дефлектора сохраняется живое сечение диффузора и соответствует входному сечению, что повышает производительность диффузора и акустический комфорт потребителя.
Дефлектор можно изготавливать и устанавливать сегментно по длине диффузора. Такая конструкция позволяет двигать его разнонаправлено, что позволяет формировать направление струи в обе стороны одновременно.

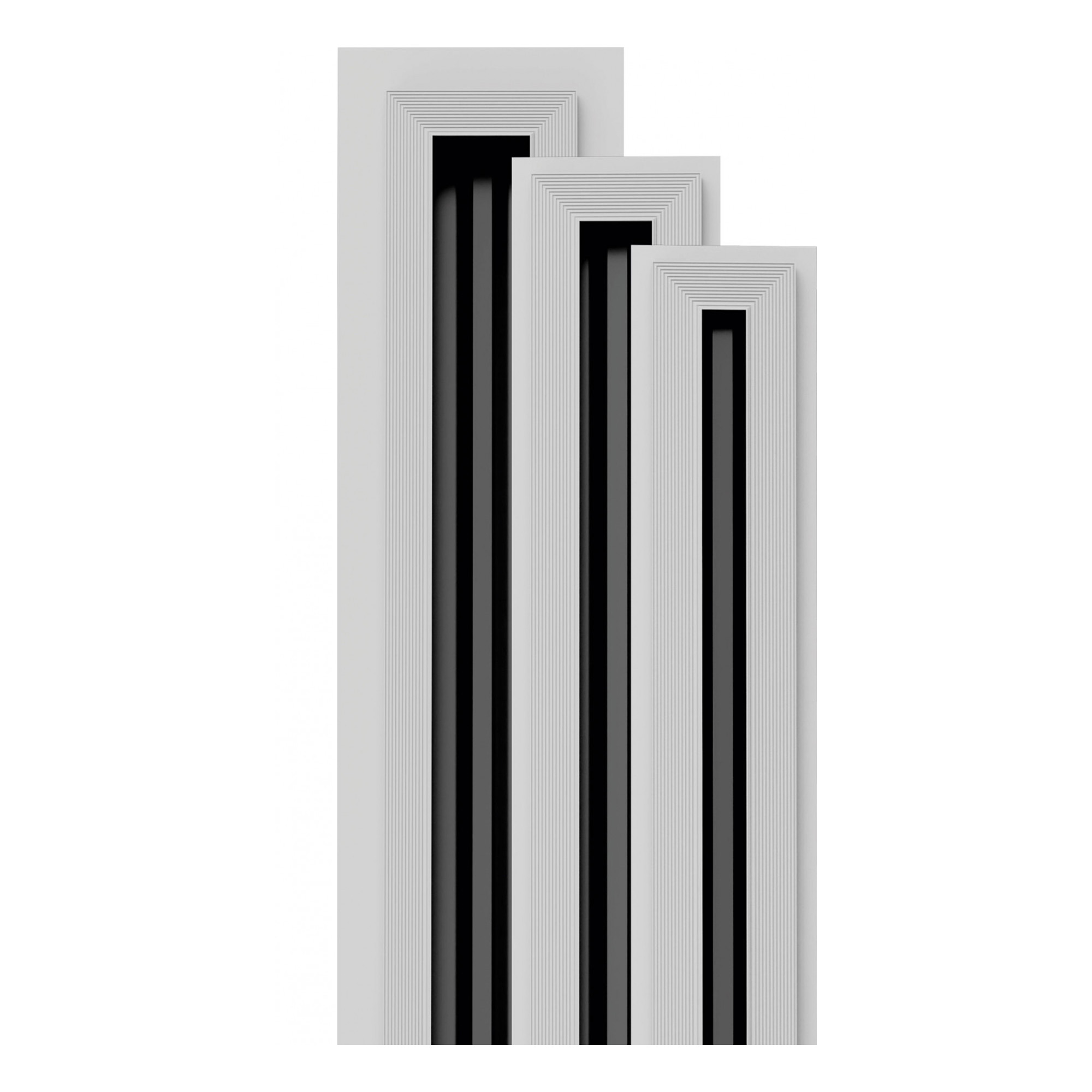

В зависимости от объема подаваемого воздуха диффузор имеет 3 модификации: S, M, L
Модификация диффузоров | ||
---|---|---|
ALS Small (20-30) |
ALM Medium (40-50) |
ALL Large (60-70) |

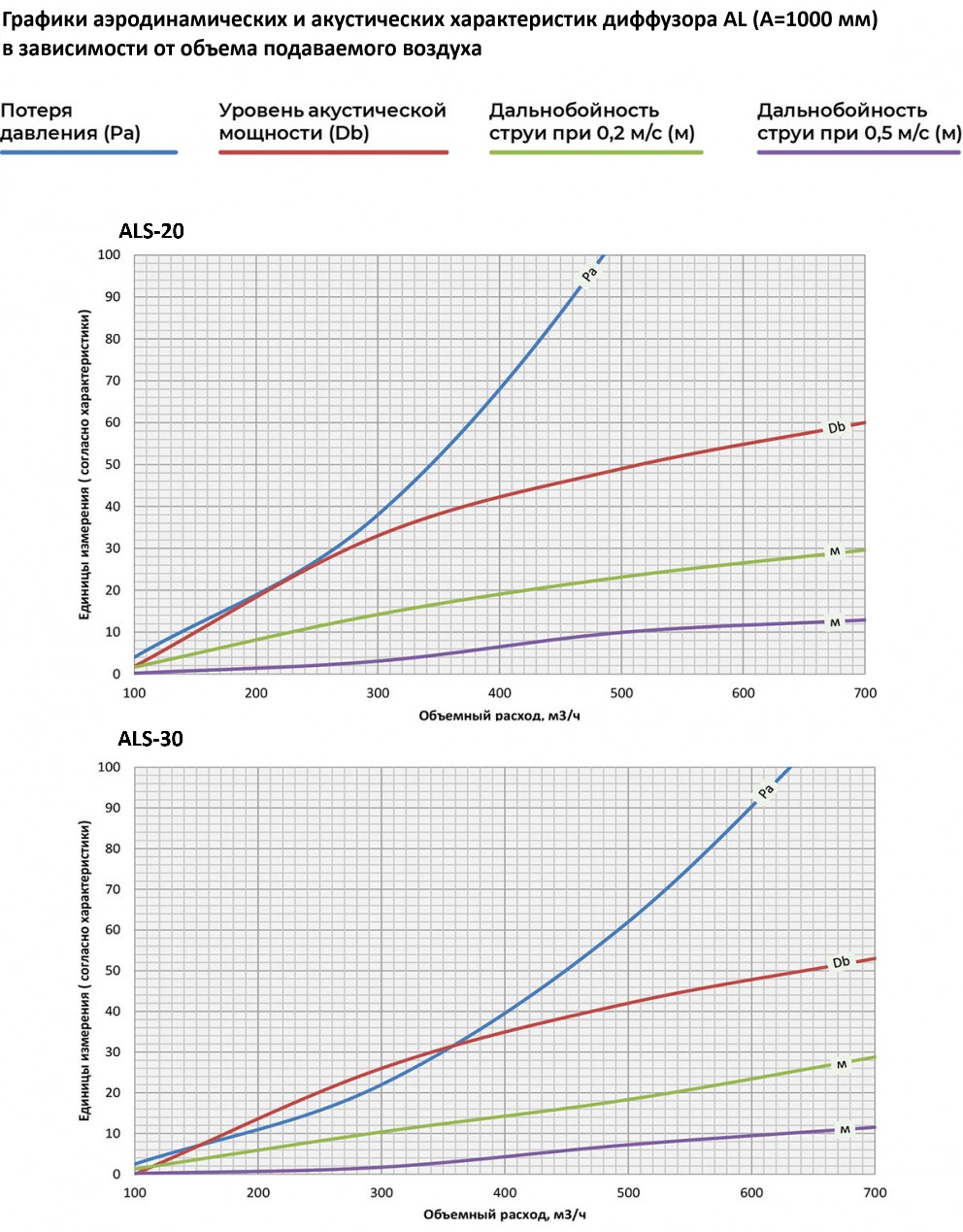

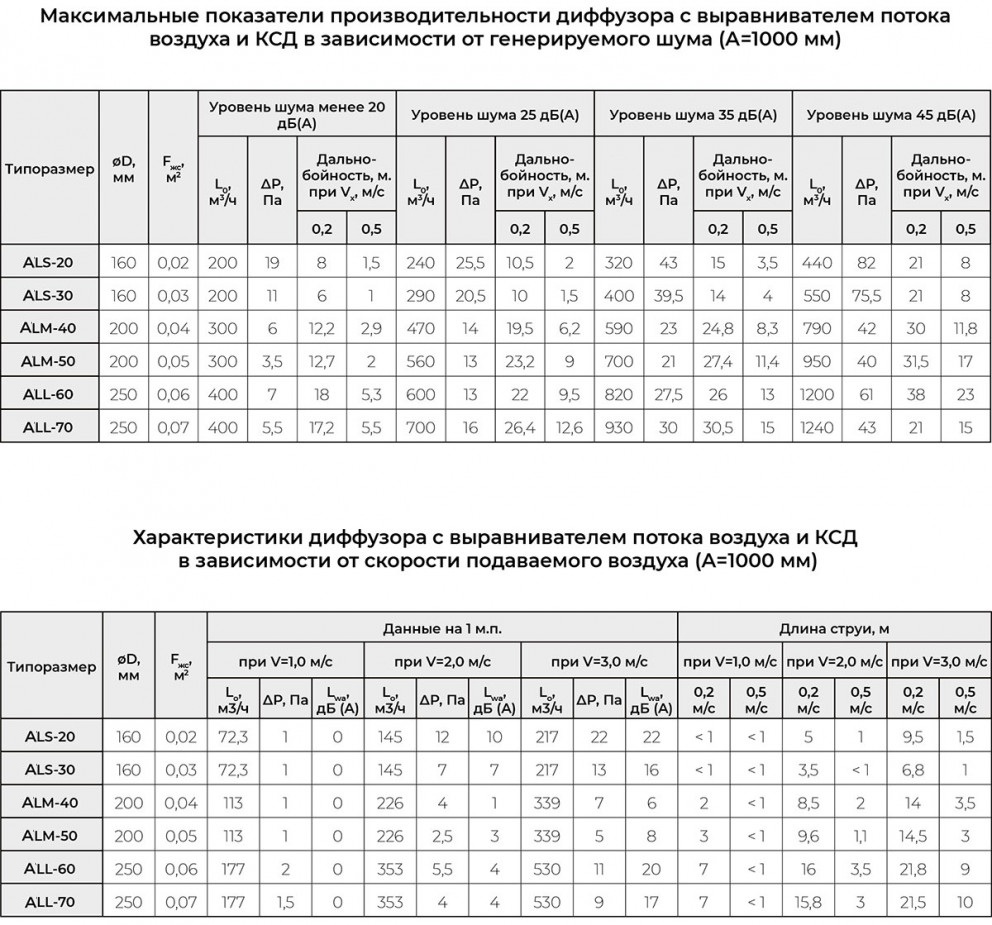

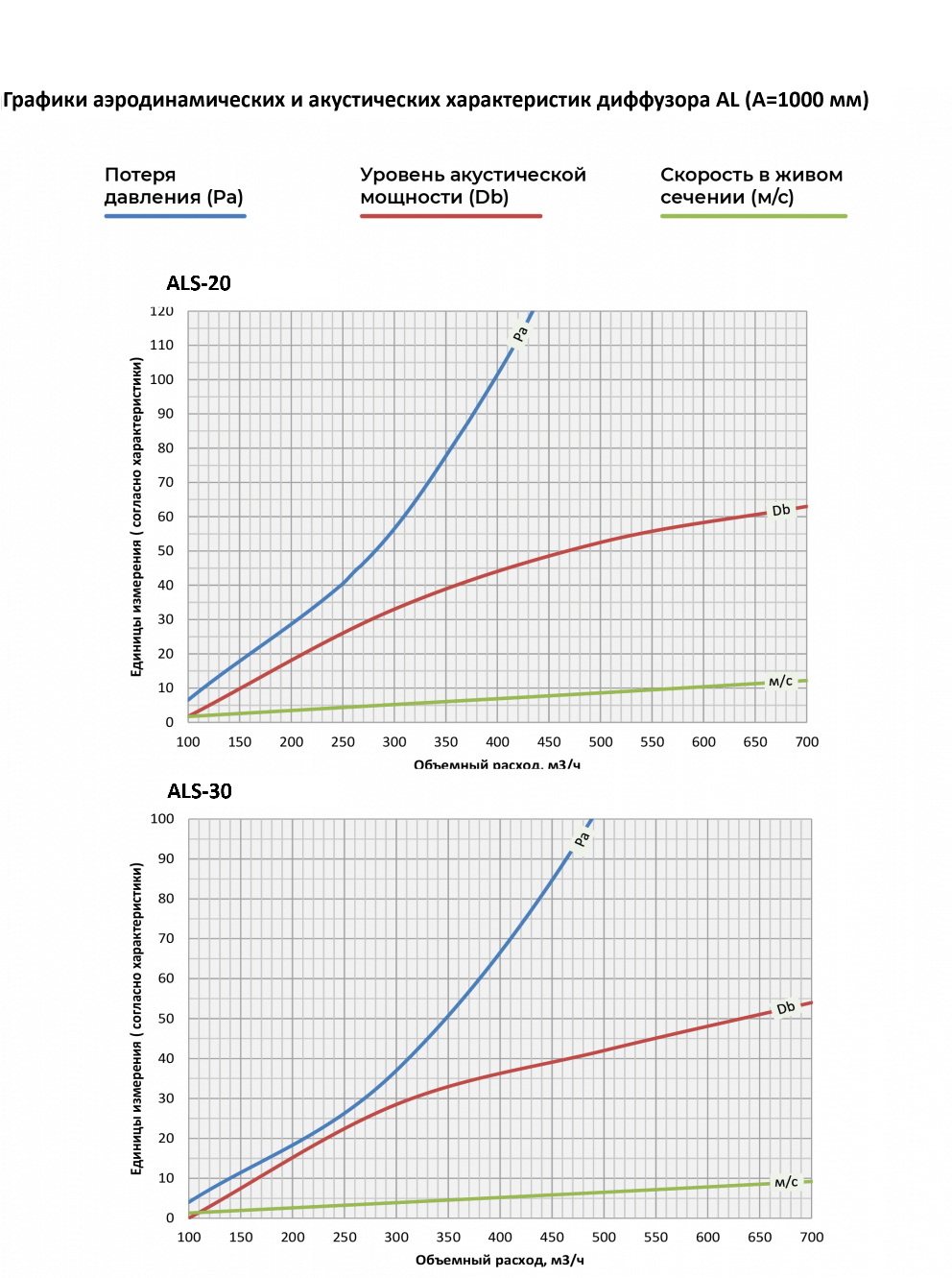

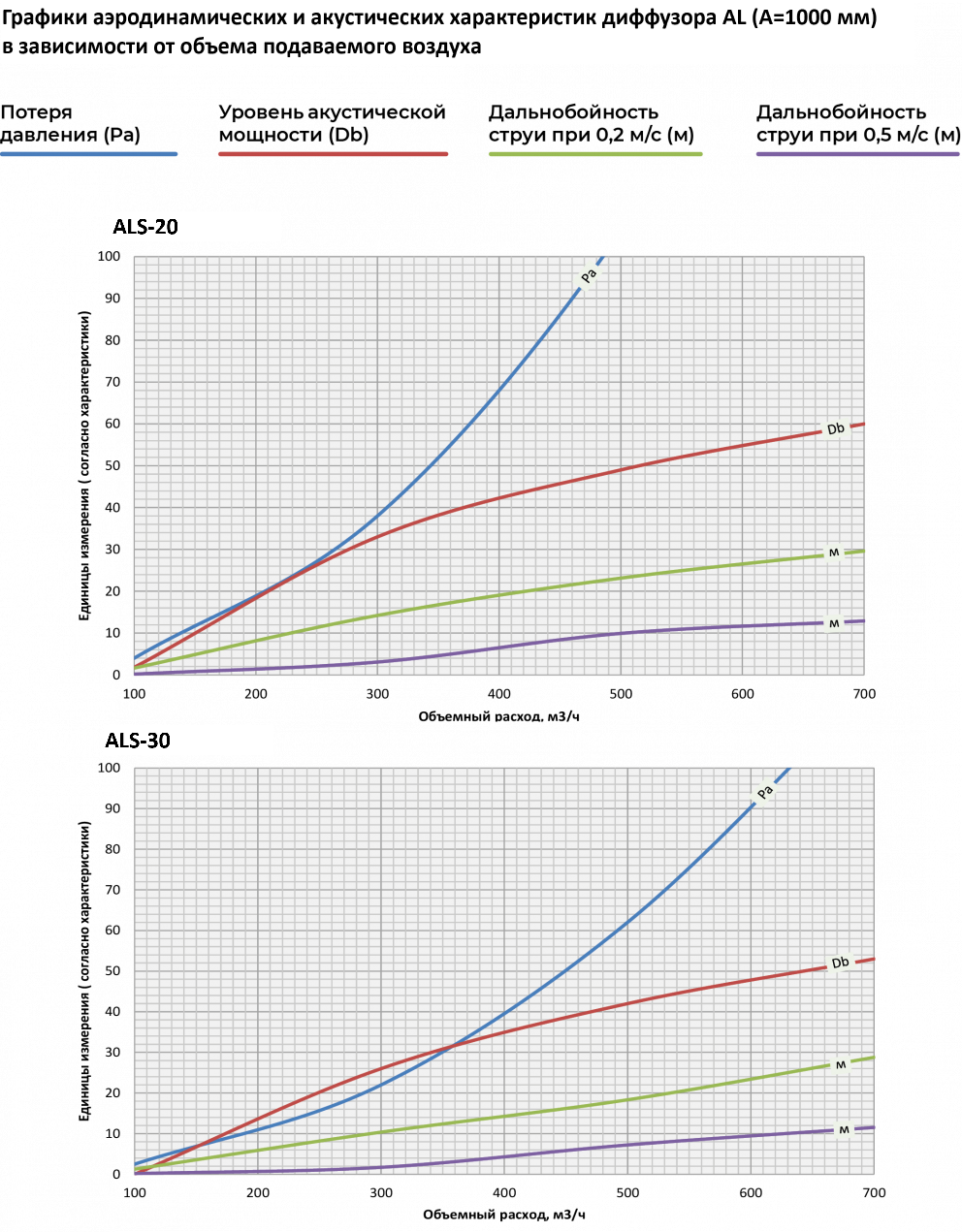

ALS (small)

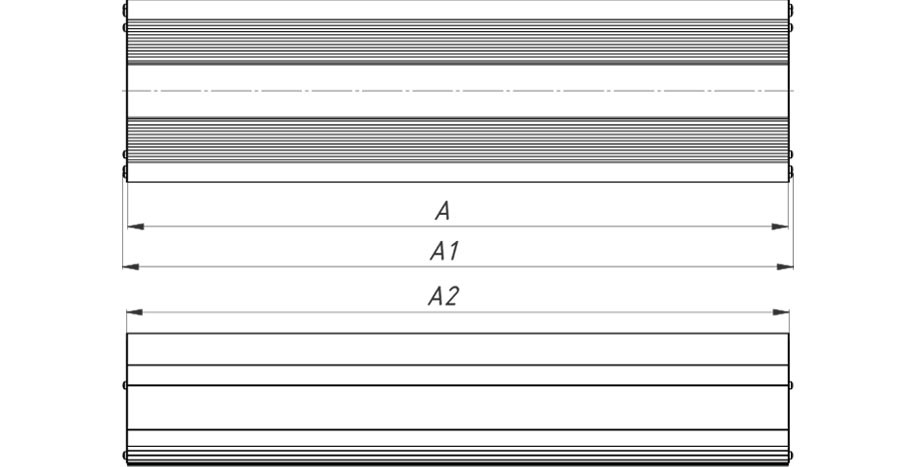

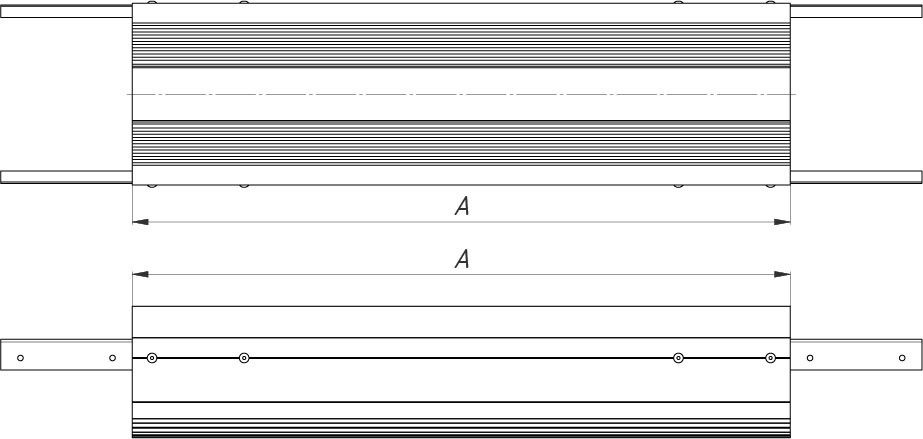

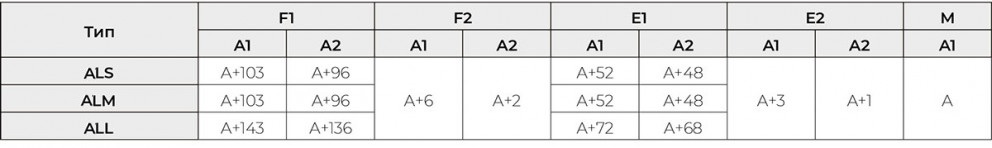

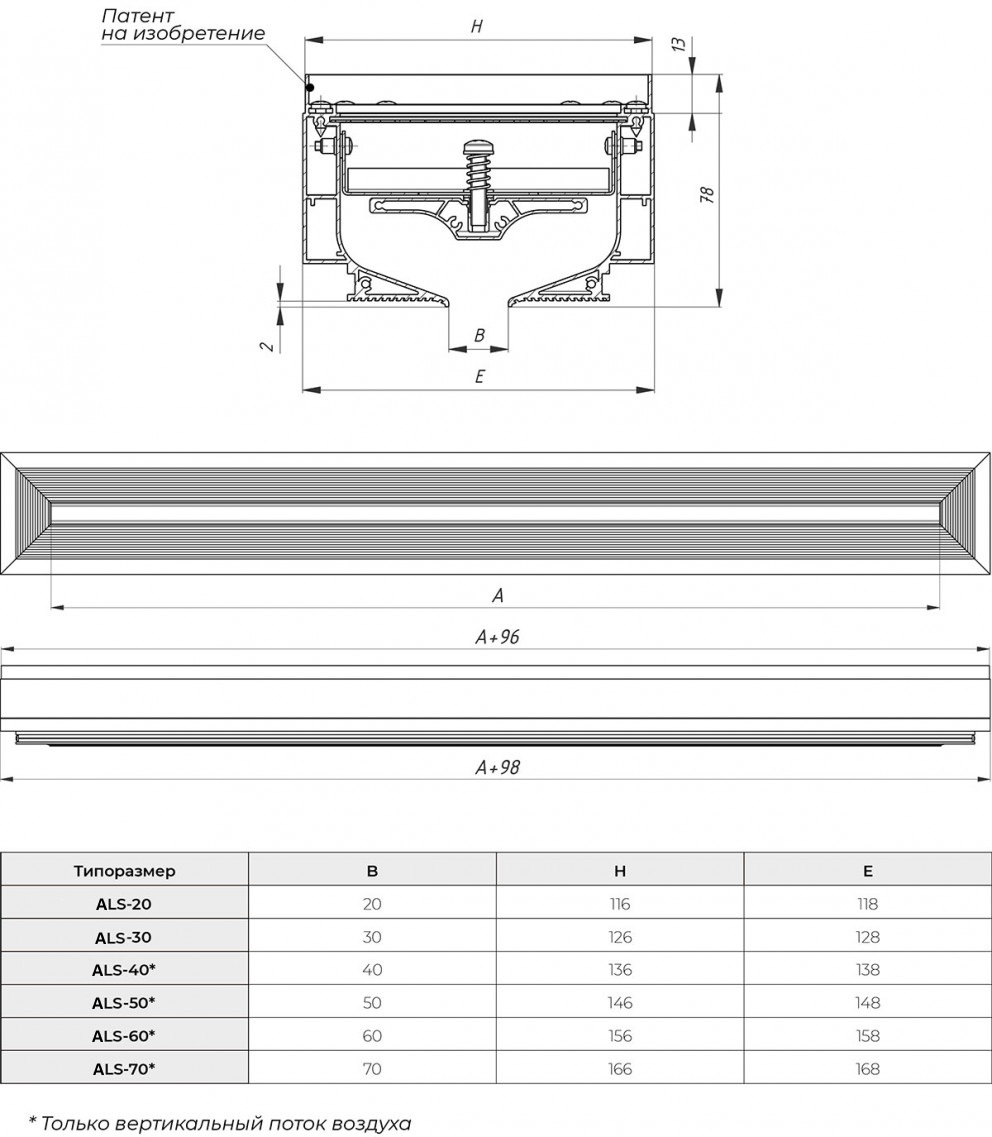

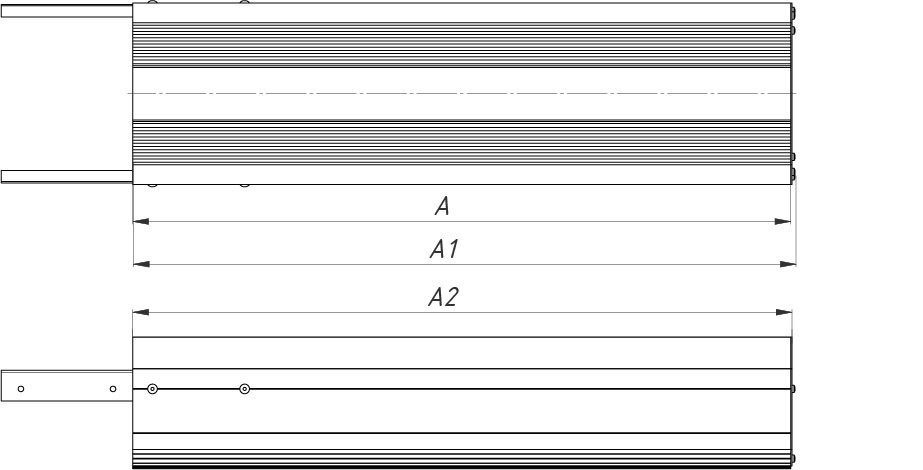

Габаритно-посадочные размеры диффузора

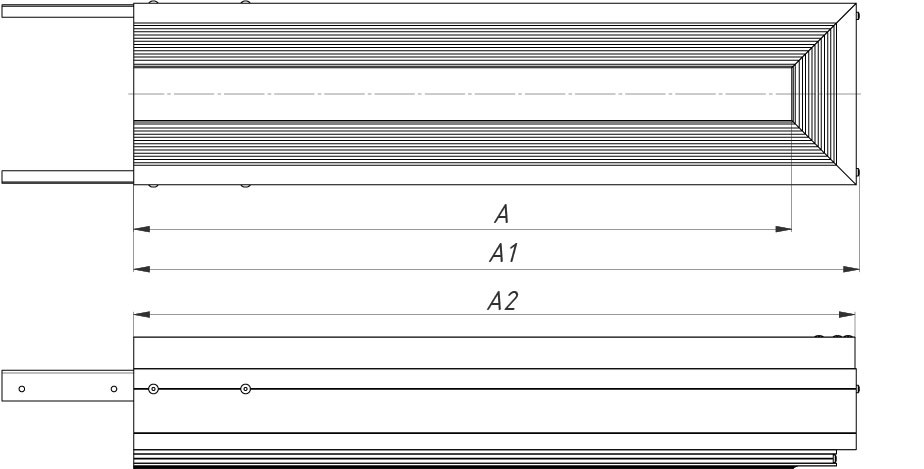

Модульные секции
F1
одиночная секция |
|
---|---|
E1
концевая секция |
|
F2
одиночная секция |
|
E2
концевая секция |
|
M
промежуточная |

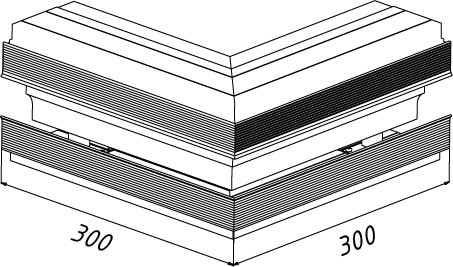

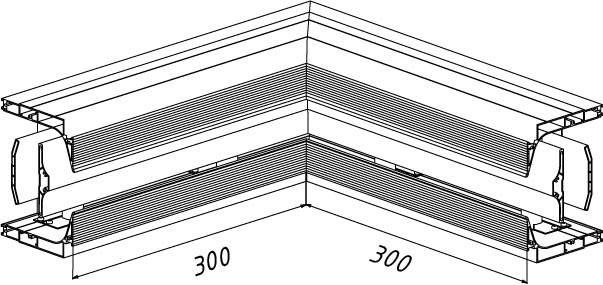

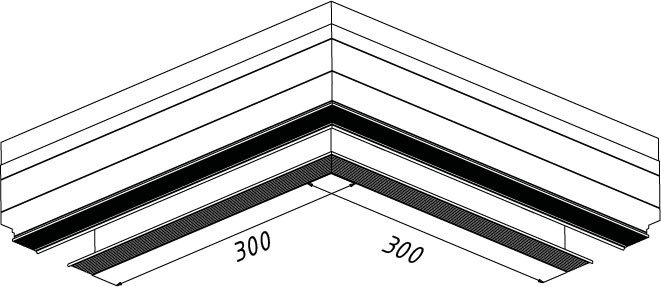

Угловые секции | ||
---|---|---|
U1 – потолочная | U2 – стеновая внешняя | U3 – стеновая внутренняя |

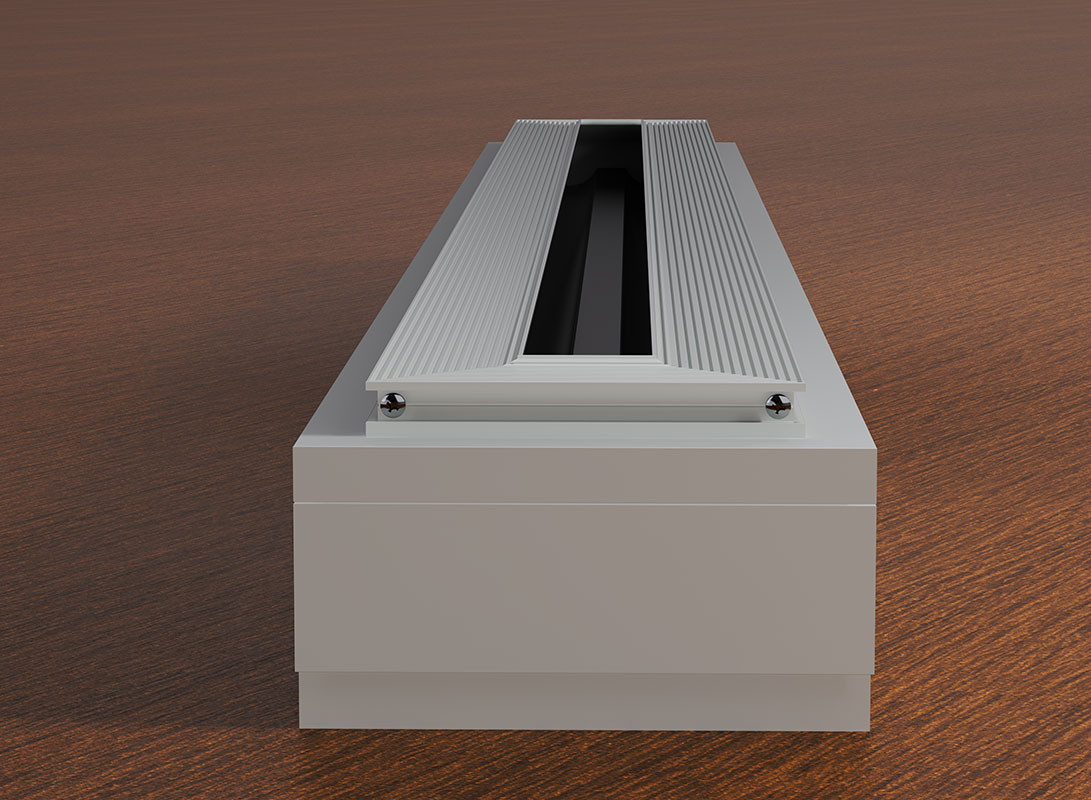

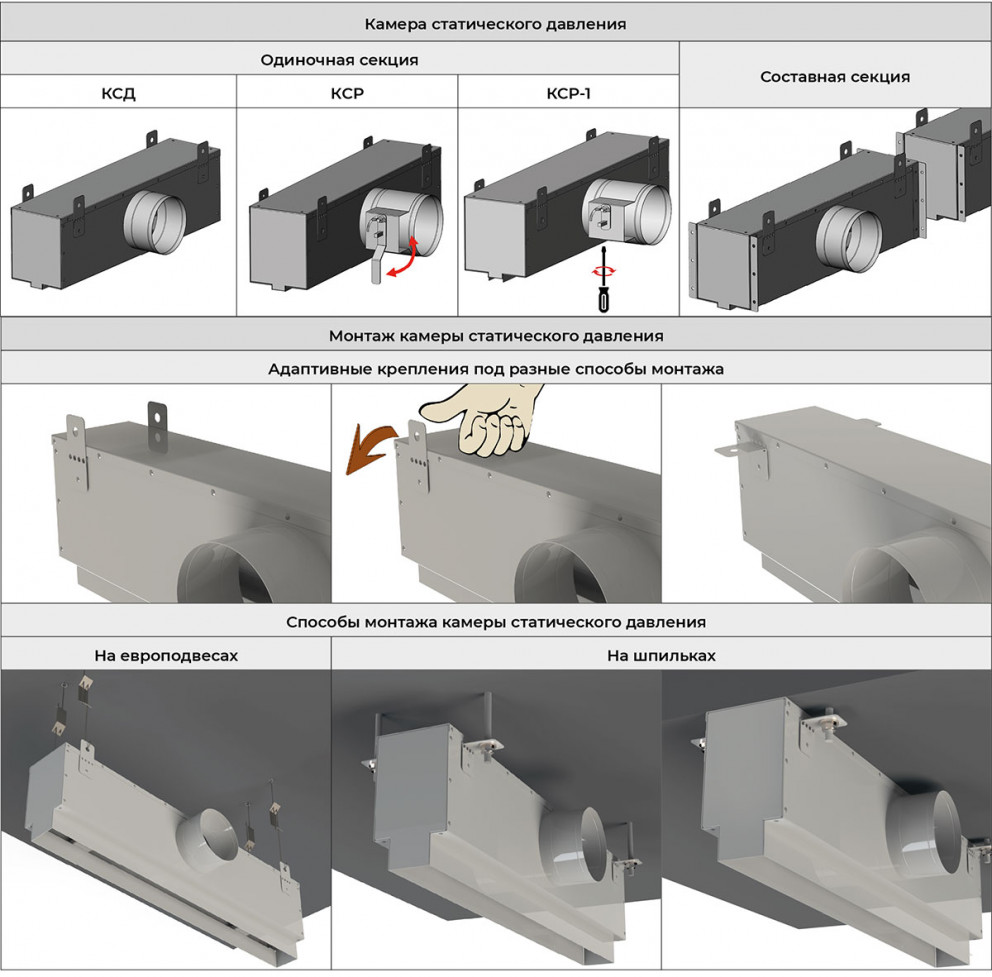

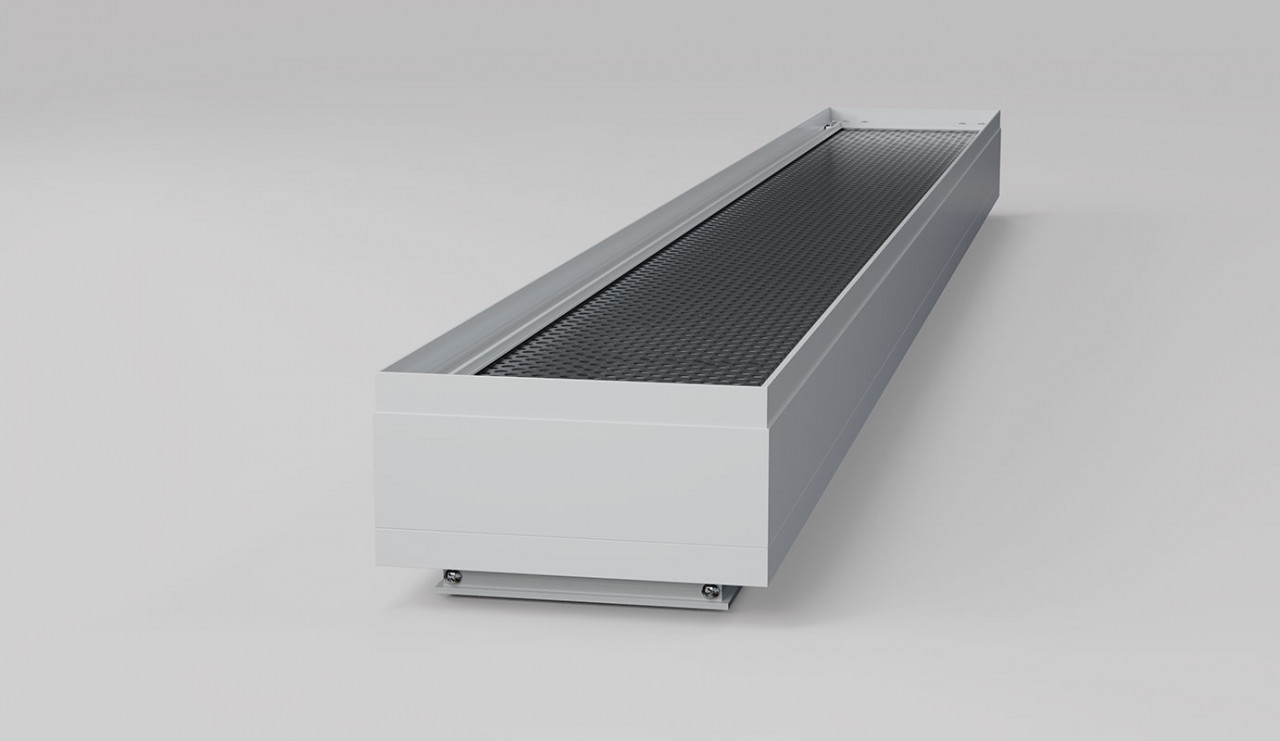

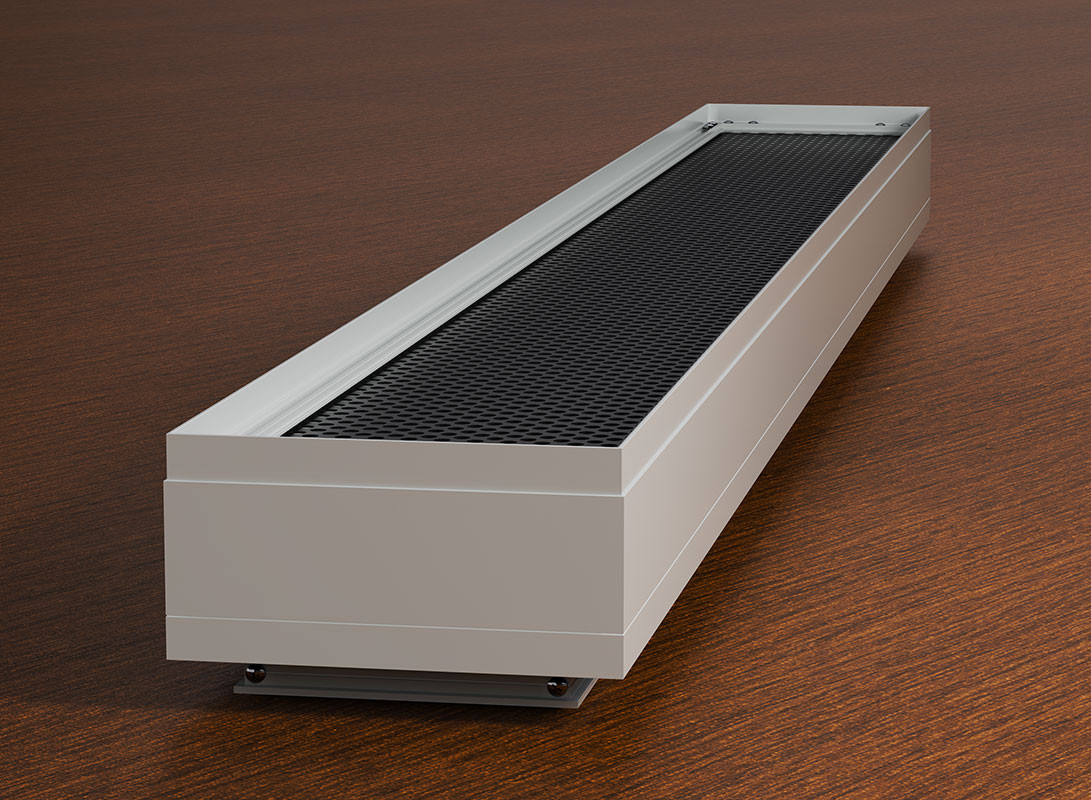

Камера статического давления (КСД)
Для подключения диффузоров к системе воздуховодов используется камера статического давления – КСД или КСР.
Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

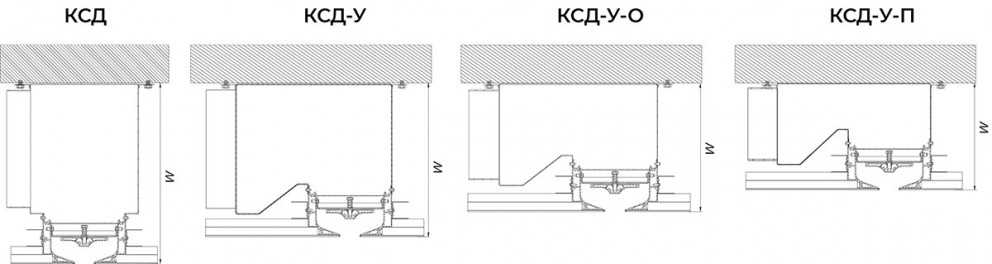

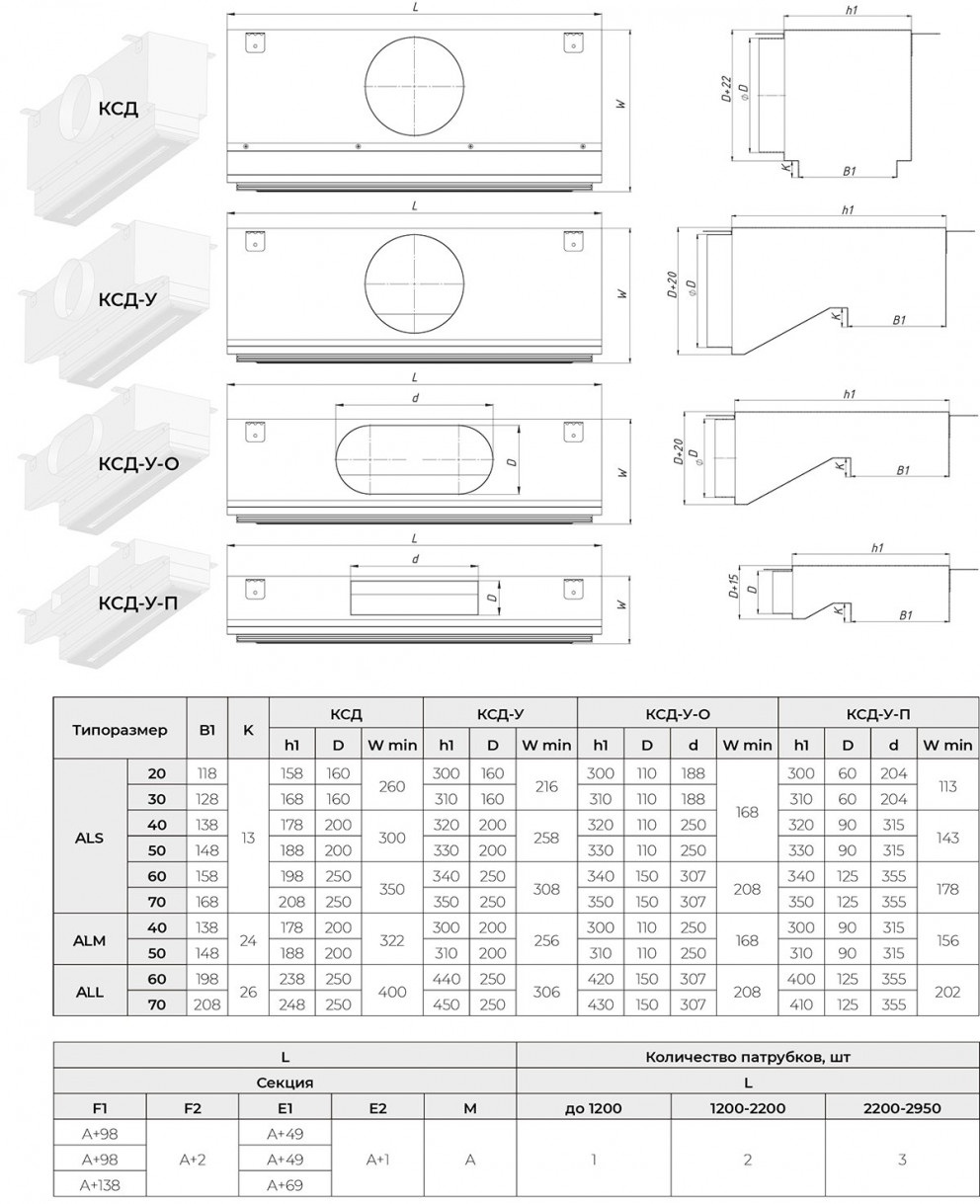

Типы КСД:
- КСД – стандартная камера с круглой врезкой;
- КСД-У – уменьшенная камера с круглой врезкой;
- КСД-У-О – уменьшенная камера с овальной врезкой;
- КСД-У-П – уменьшенная камера с прямоугольной врезкой.
Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счет уменьшения монтажного пространства. Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода – чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.
КСД для ASL

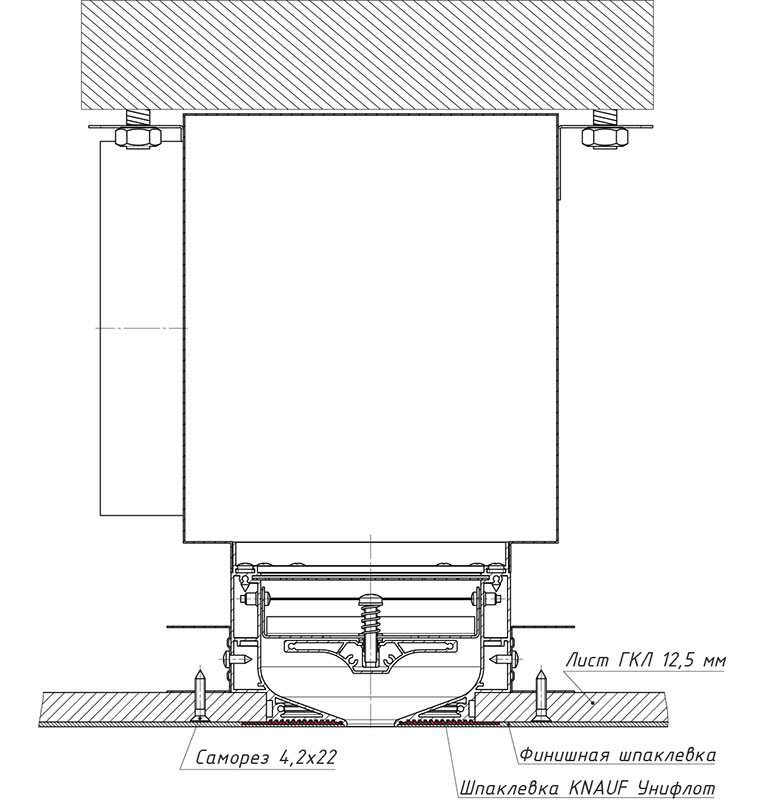

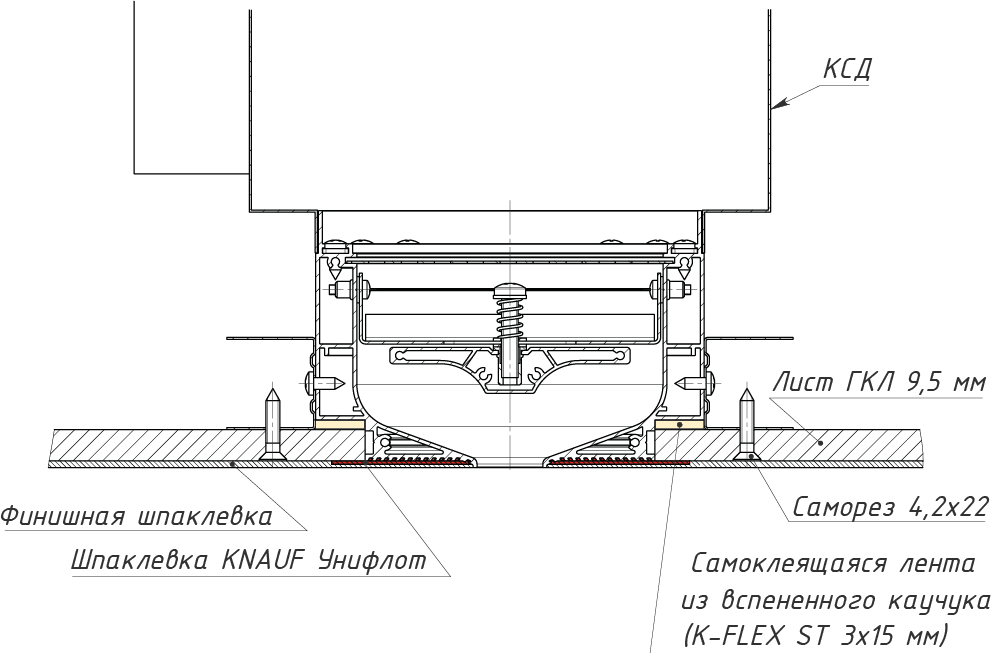

Схемы монтажа щелевого диффузора
2 листа ГКЛ по 12,5 мм | 1 лист ГКЛ 12,5 мм |
2 листа ГКЛ по 9,5 мм | 1 лист ГКЛ 9,5 мм |

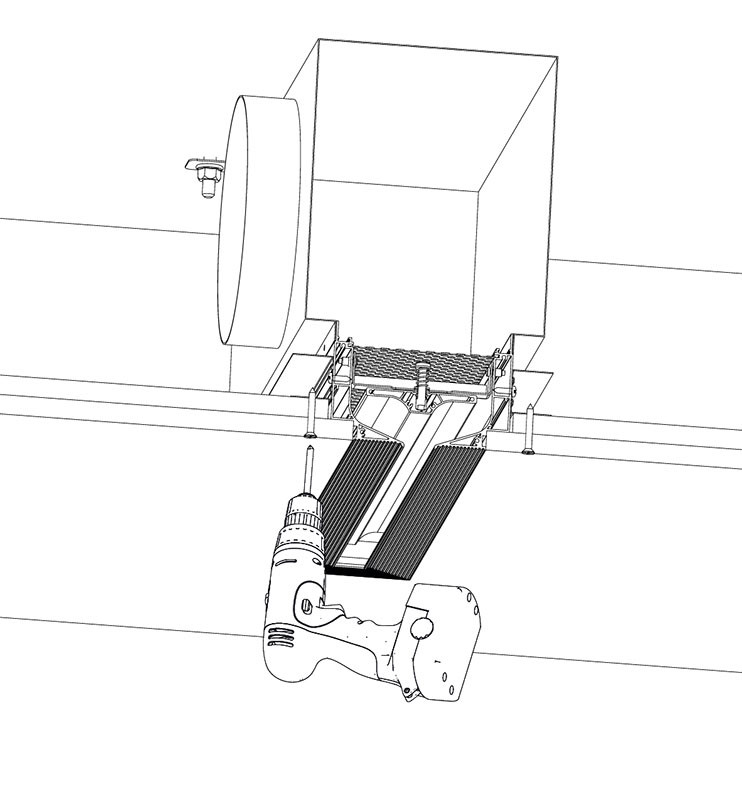

Последовательность монтажа щелевого диффузора

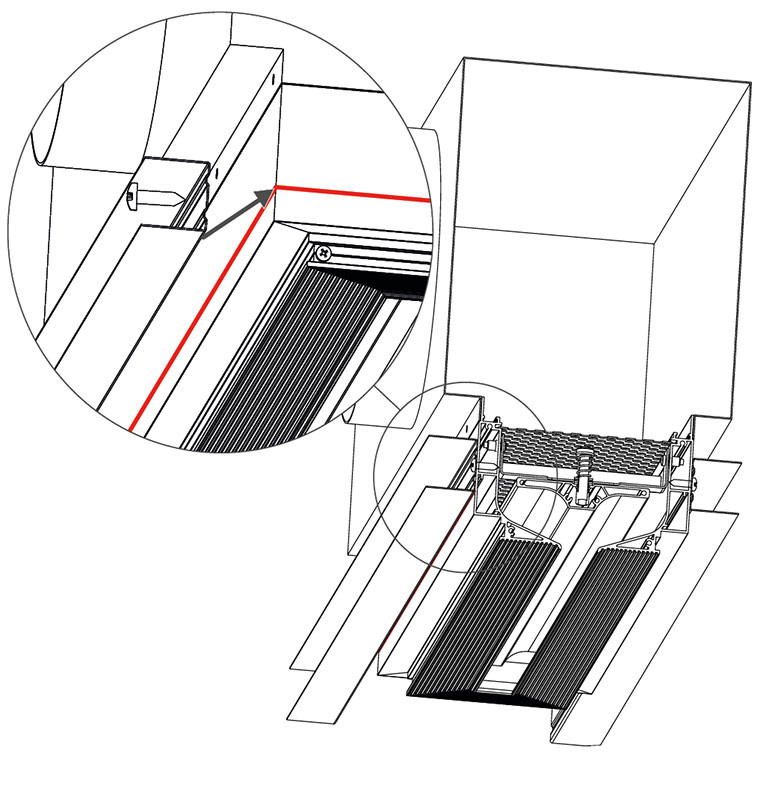

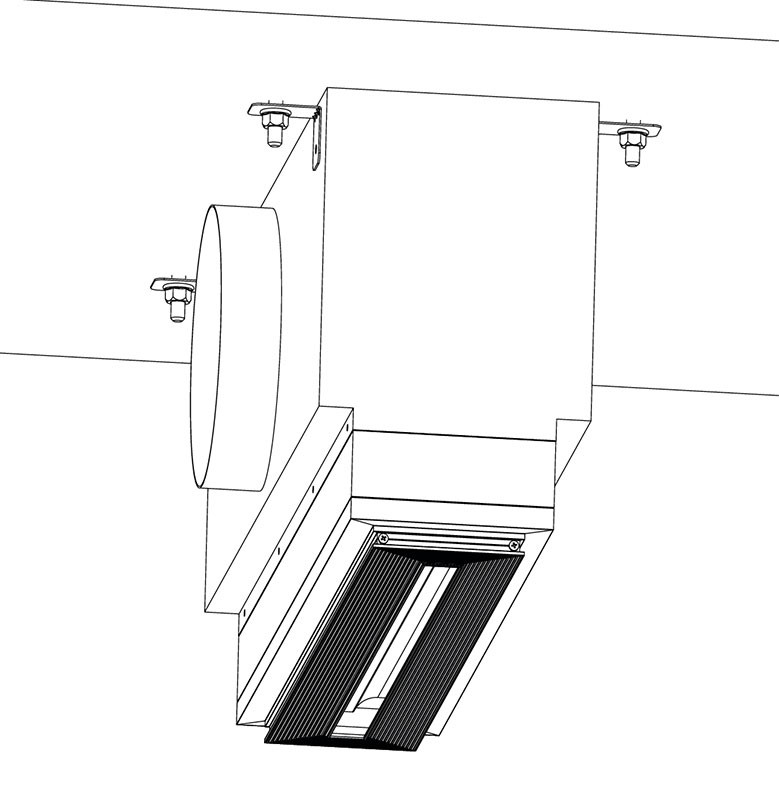

1. До монтажа подвесных потолков установите на потолке камеру статического давления с диффузором. Для этого в потолке вбиваются анкера и вкручиваются шпильки. | 2. Установите направляющие потолочные профили ПП 28х27 к монтажной раме диффузора саморезами 3,5х9,5. Для позиционирования профиля предусмотрены насечки на корпусе диффузора. |

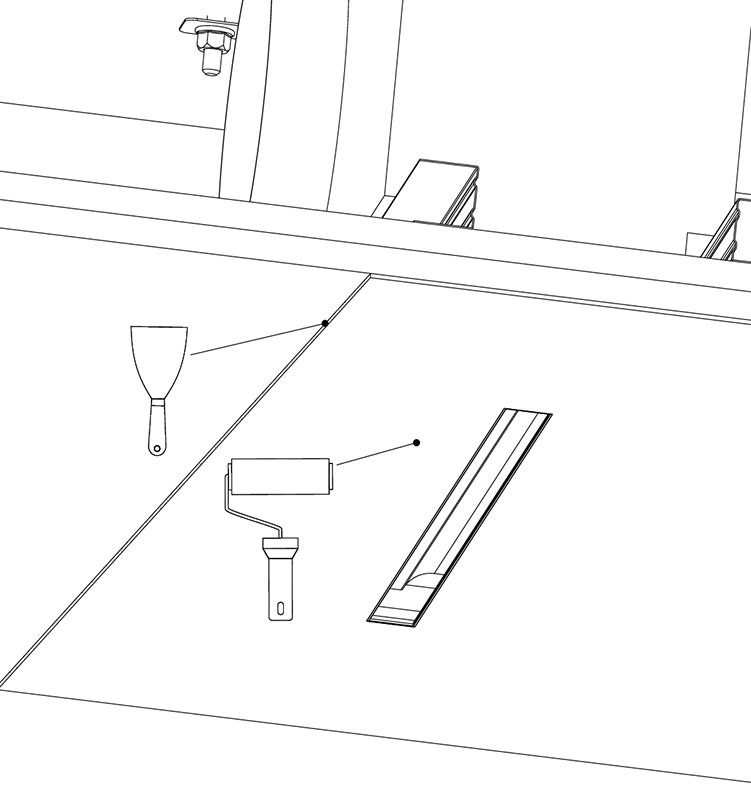

3. Закрепите гипсокартон (1 или 2 листа по 12,5 мм) саморезами 4,2х32 к направляющему профилю ПП 28х27. | 4. Произведите финишную отделку (под шпаклевку предусмотрена полка 2 мм). Стык ГКЛ с фланцем диффузора рекомендуется заделать высокопрочной шпаклевкой Унифлот. |

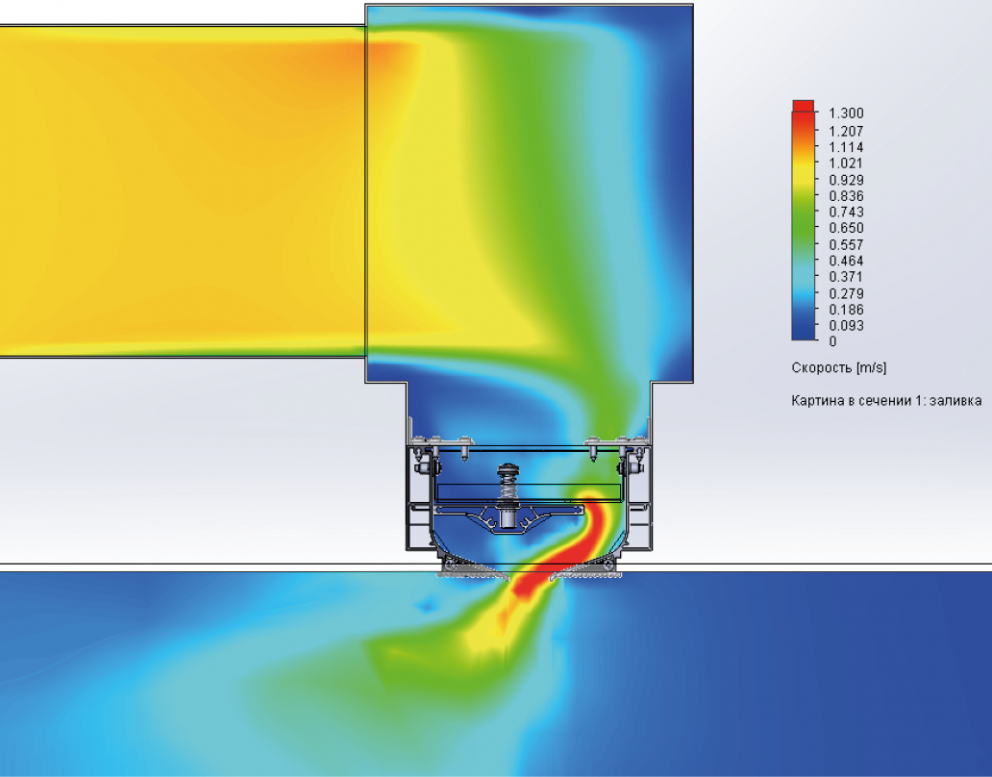

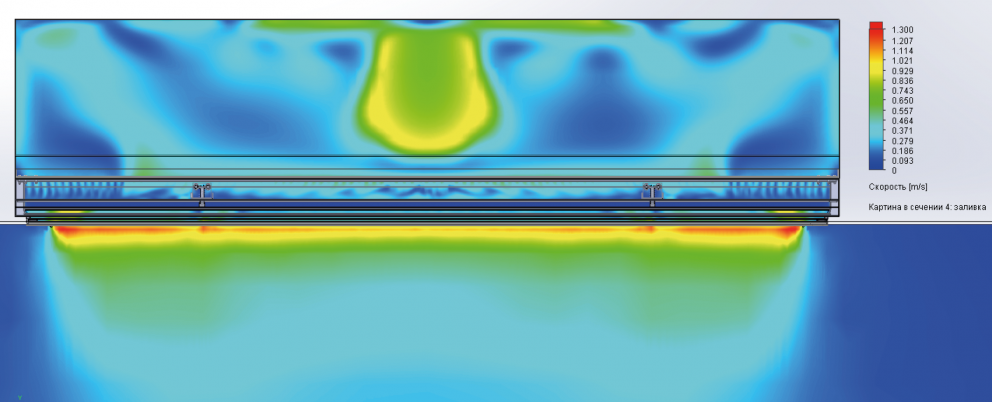

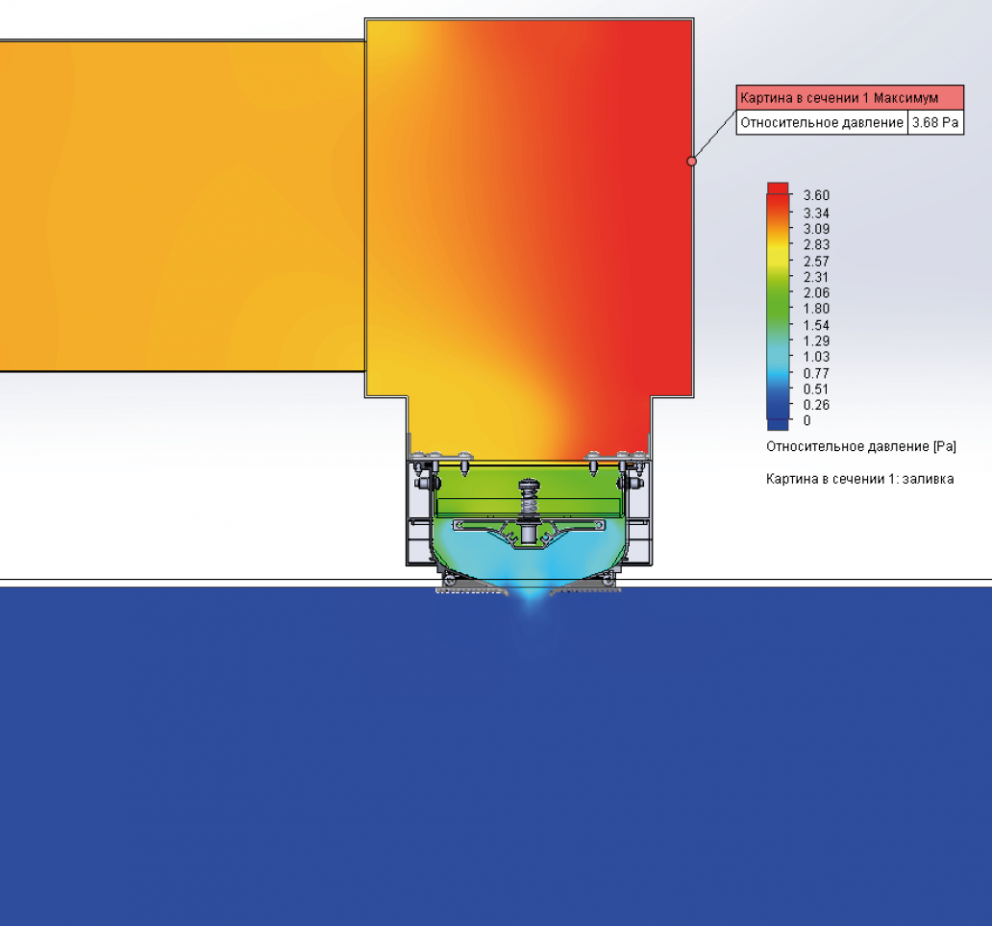

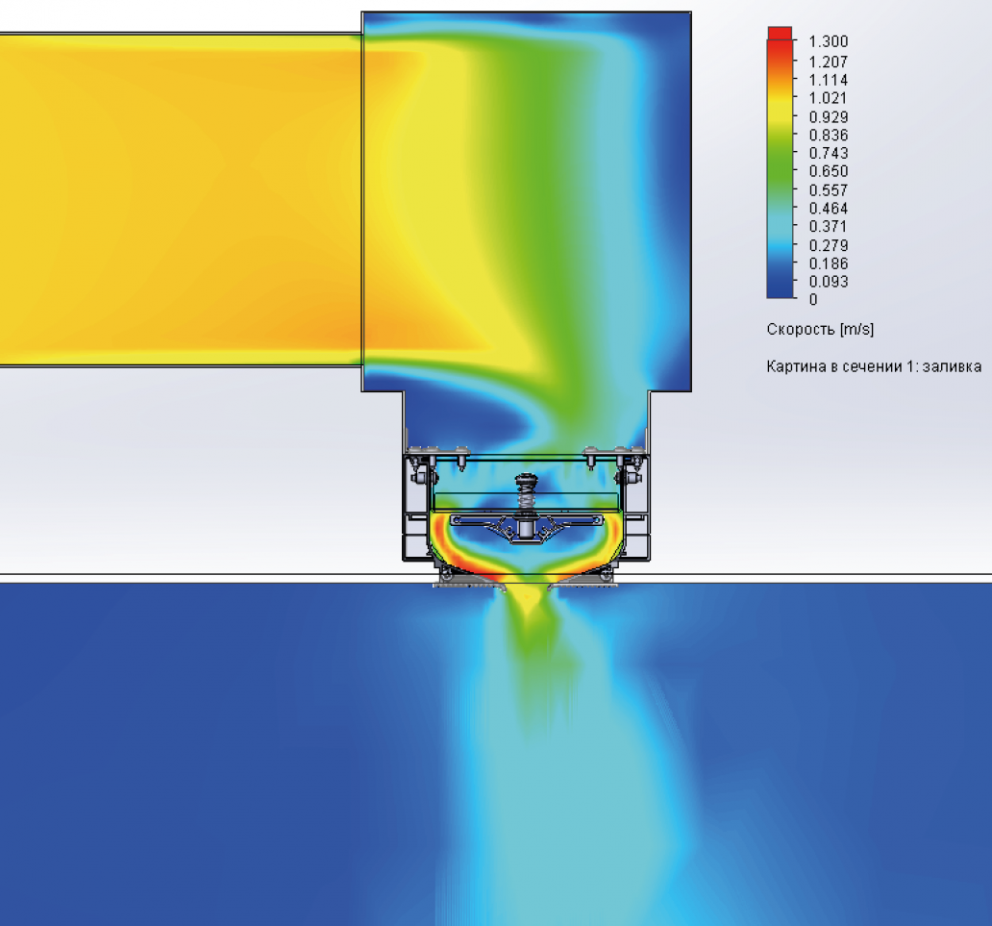

Результаты аэродинамического моделирования / вертикальный поток
На примере диффузора ALS-20/1000 при скорости подачи воздуха 1 м/с
Воздушный поток в сечении диффузора | Потеря давления в сечении диффузора |

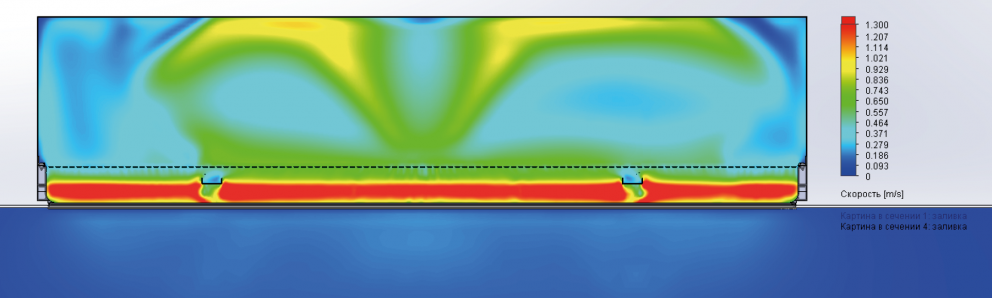

Воздушный поток по длине щели | |

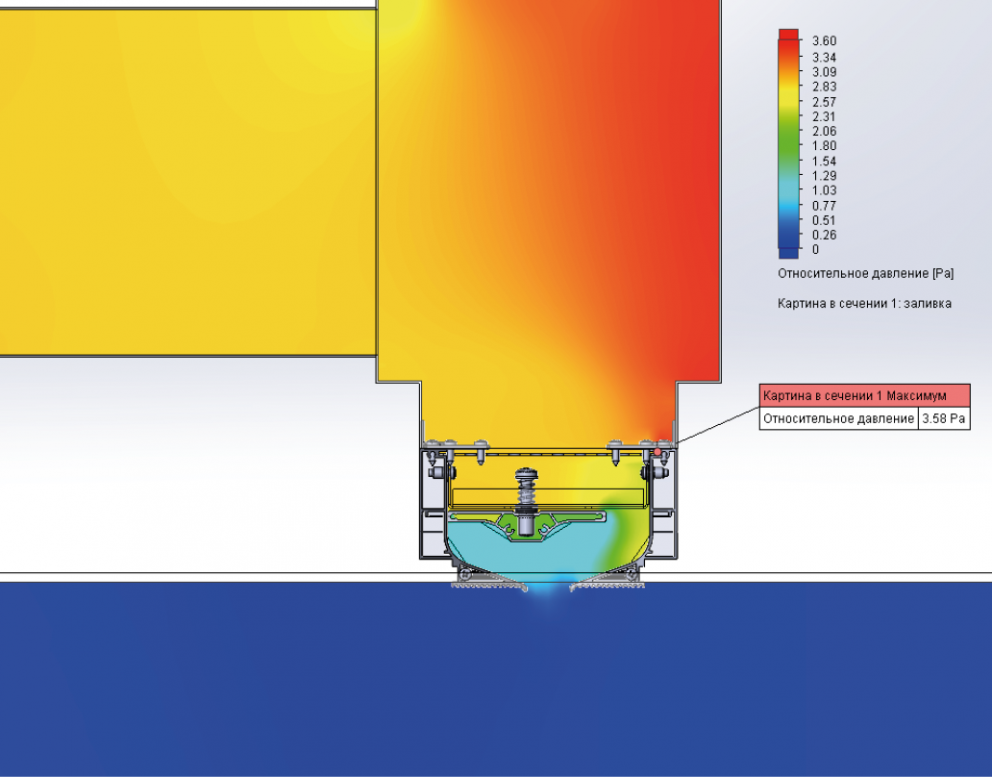

Результаты аэродинамического моделирования / горизонтальный поток
На примере диффузора ALM-20/1000 при скорости подачи воздуха 1 м/с
Воздушный поток в сечении диффузора | Потеря давления в сечении диффузора |
Воздушный поток по длине щели | |

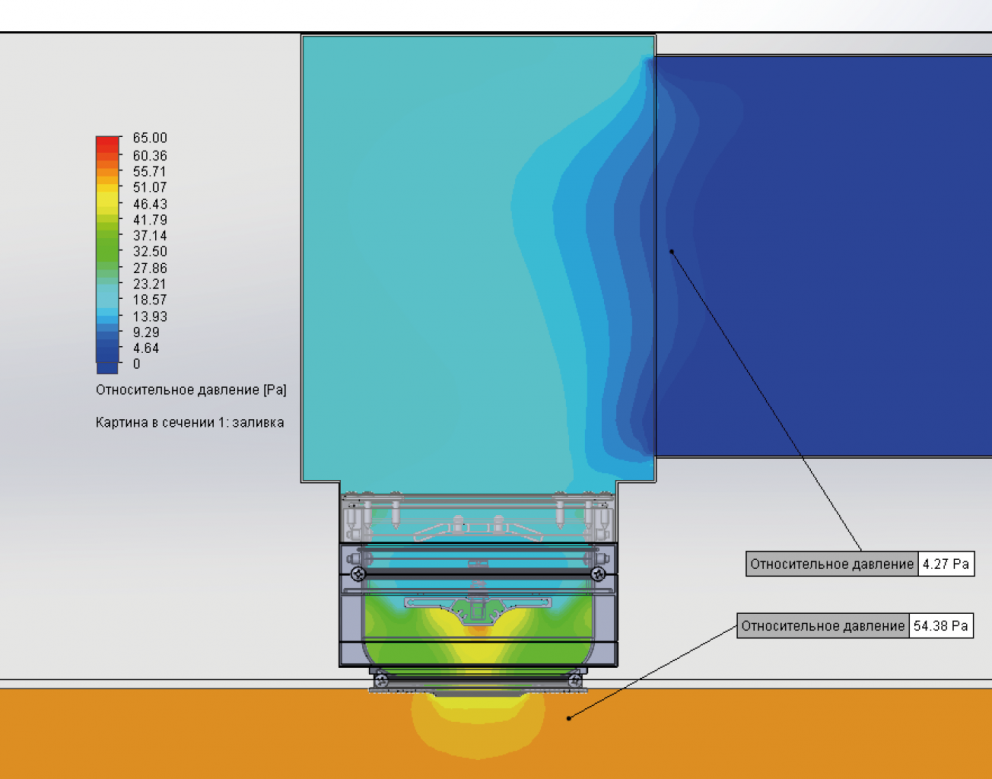

Результаты аэродинамического моделирования / вытяжка
На примере диффузора ALM-20/1000 при скорости подачи воздуха 1 м/с
Потеря давления в сечении диффузора |

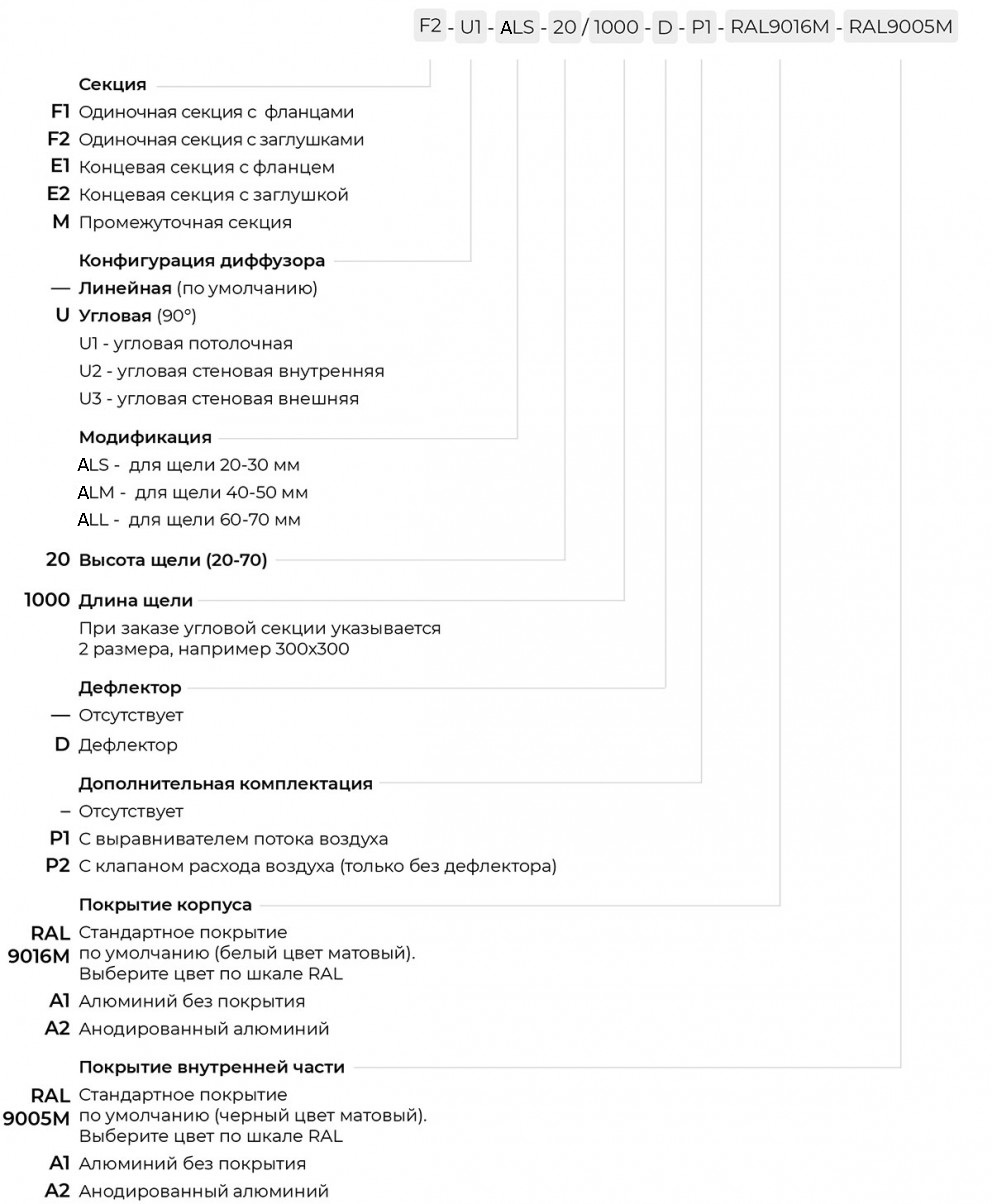

Пример заказа диффузора

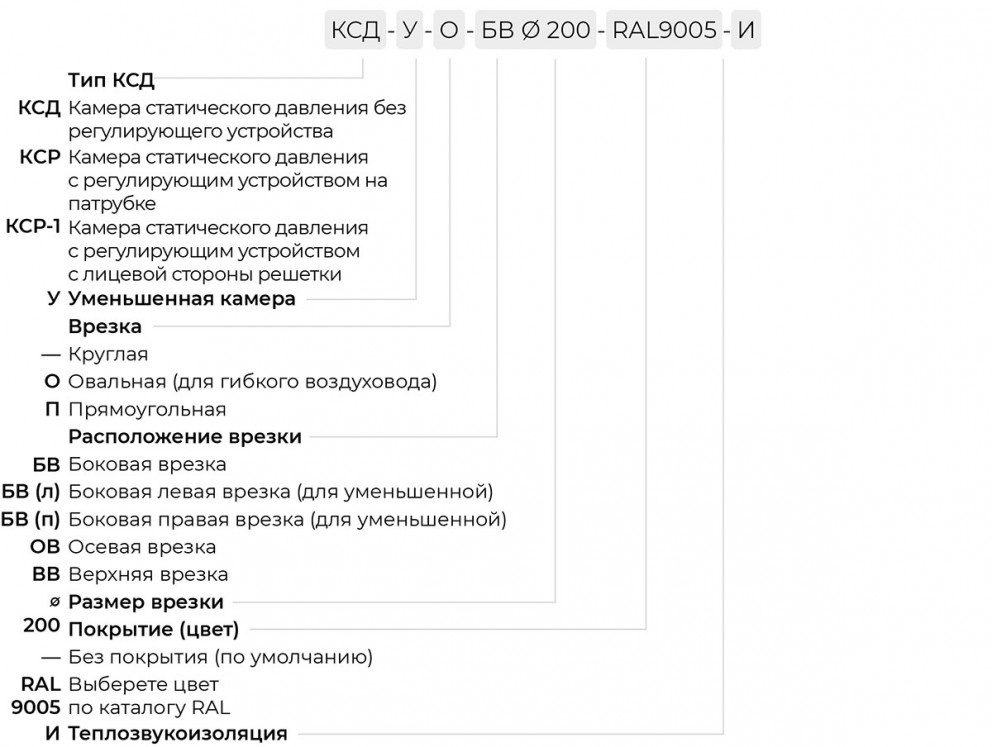

Пример заказа КСД к диффузору
При заказе диффузора с камерой статического давления, определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются. По требованию возможно изготовление КСД по чертежам заказчика.
