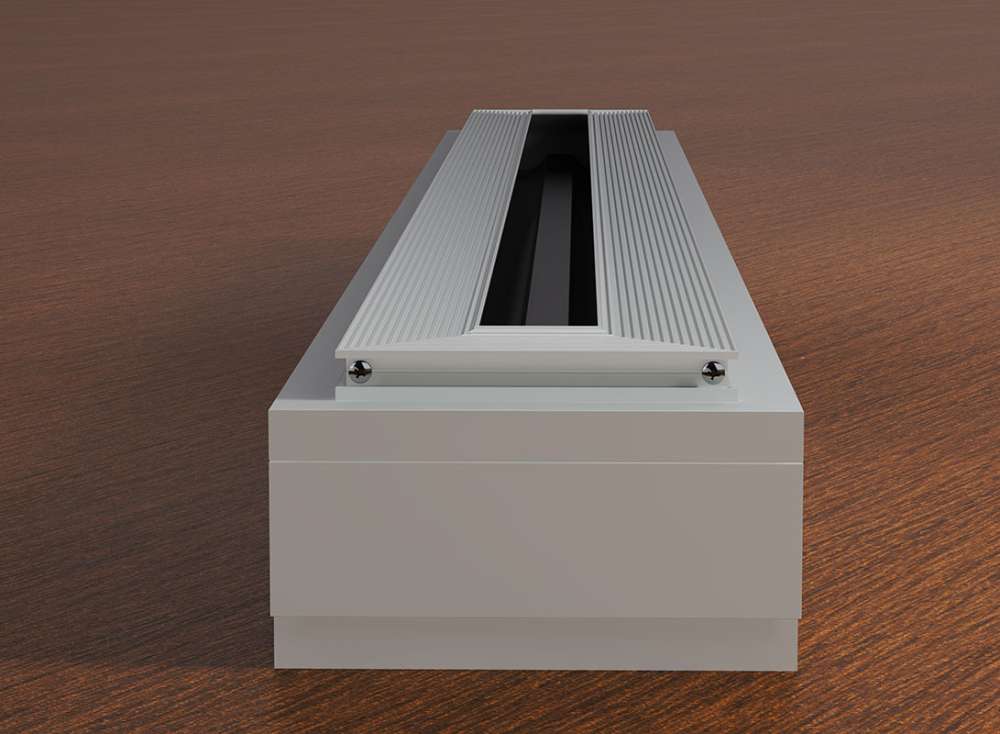

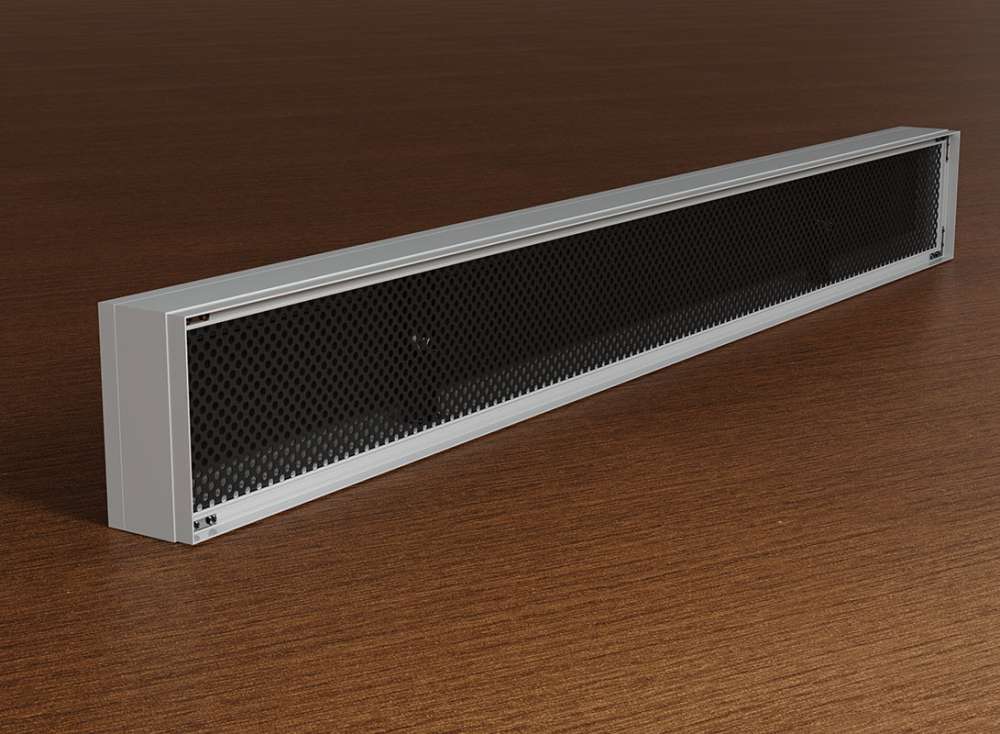

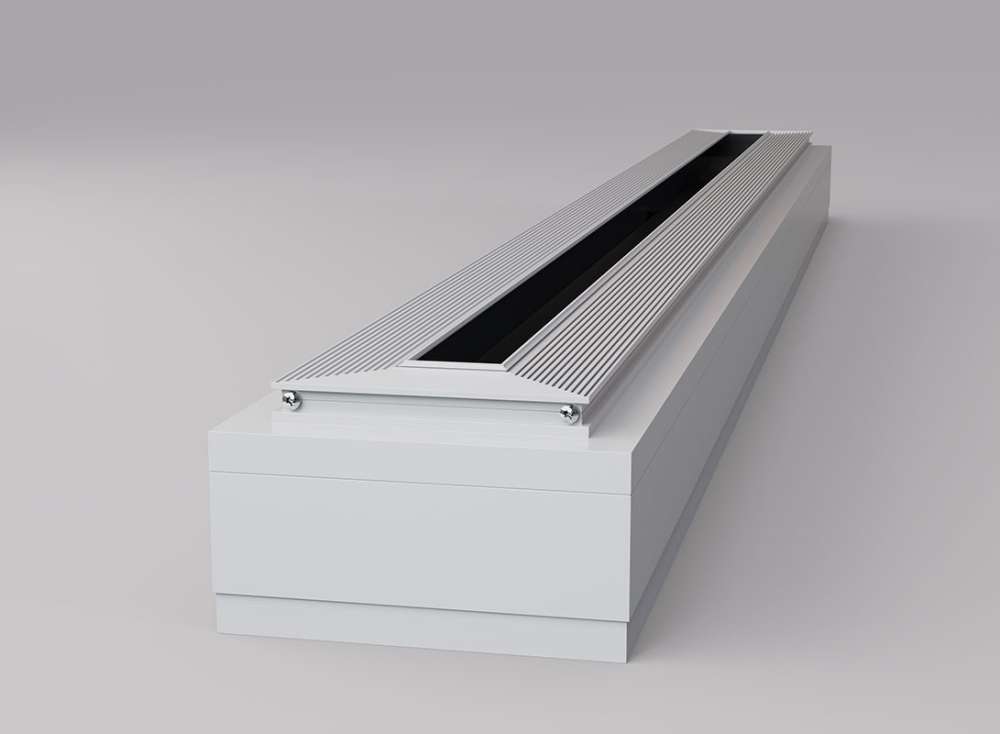

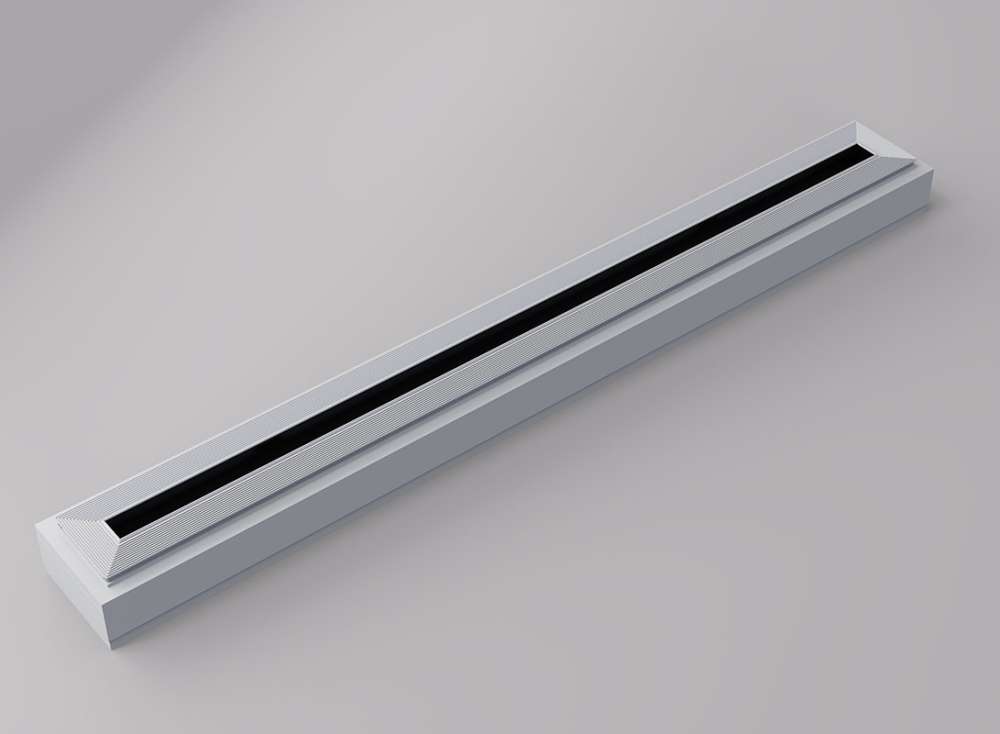

Скрытый щелевой диффузор ALL

Новый запатентованный высокоэффективный щелевой диффузор скрытого монтажа ALL предназначен для скрытой установки в систему вентиляции и кондиционирования

5 277

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

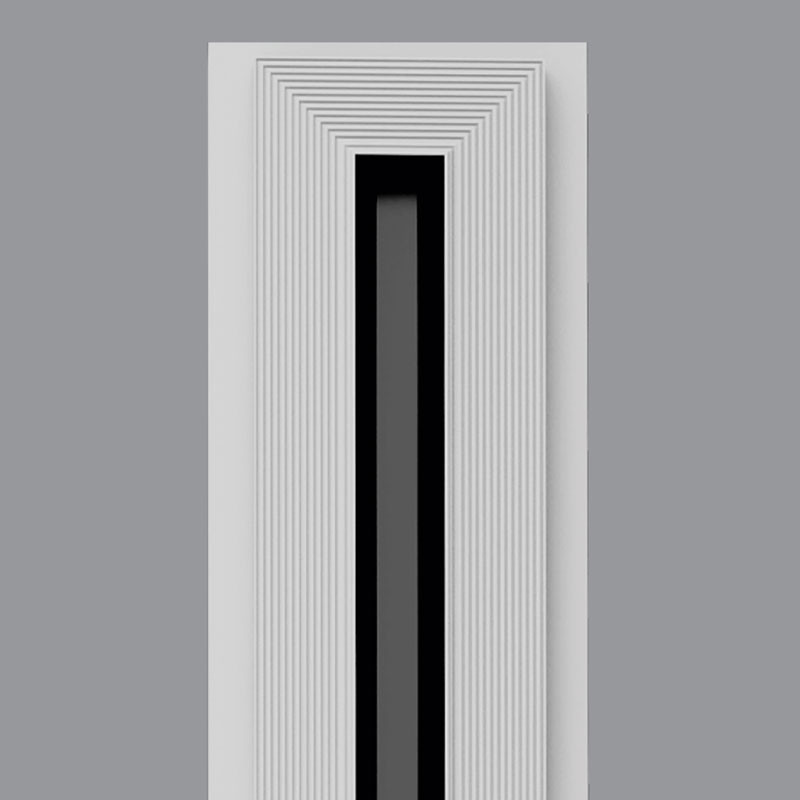

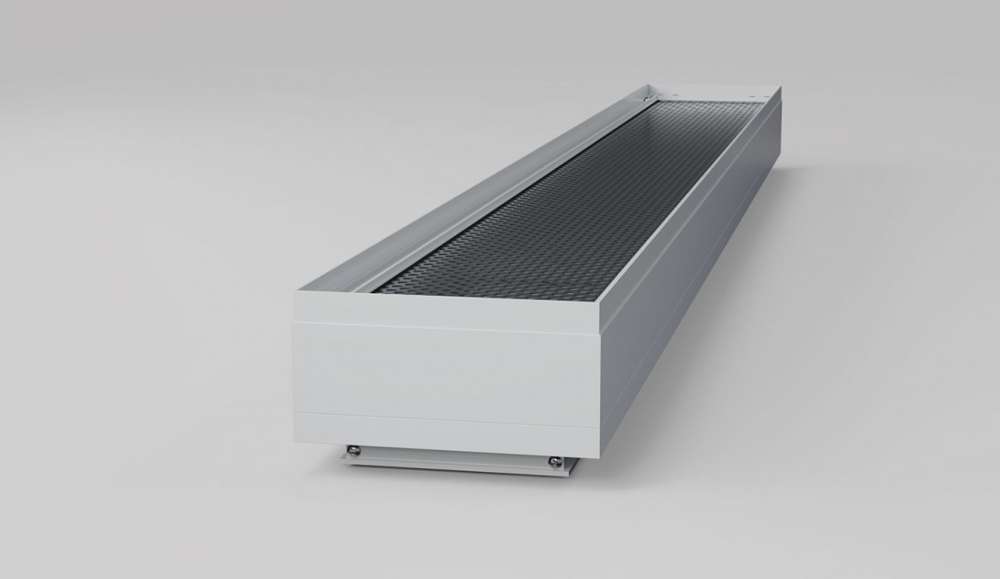

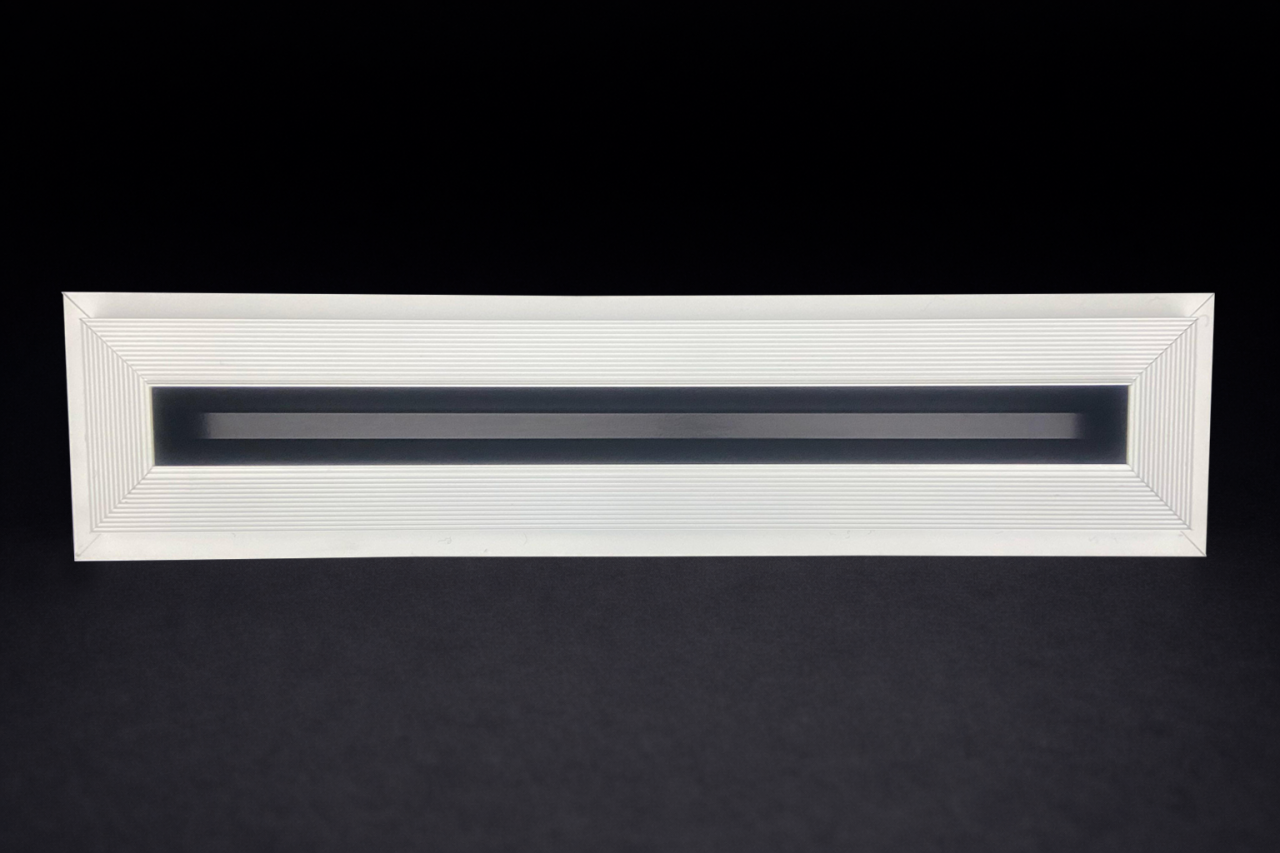

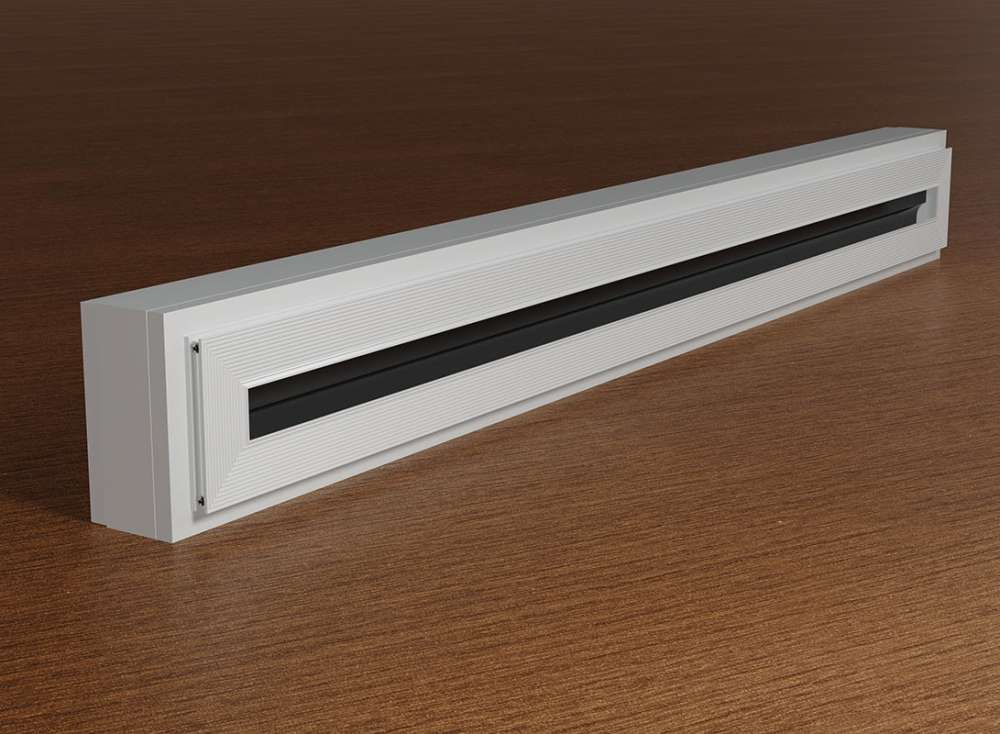

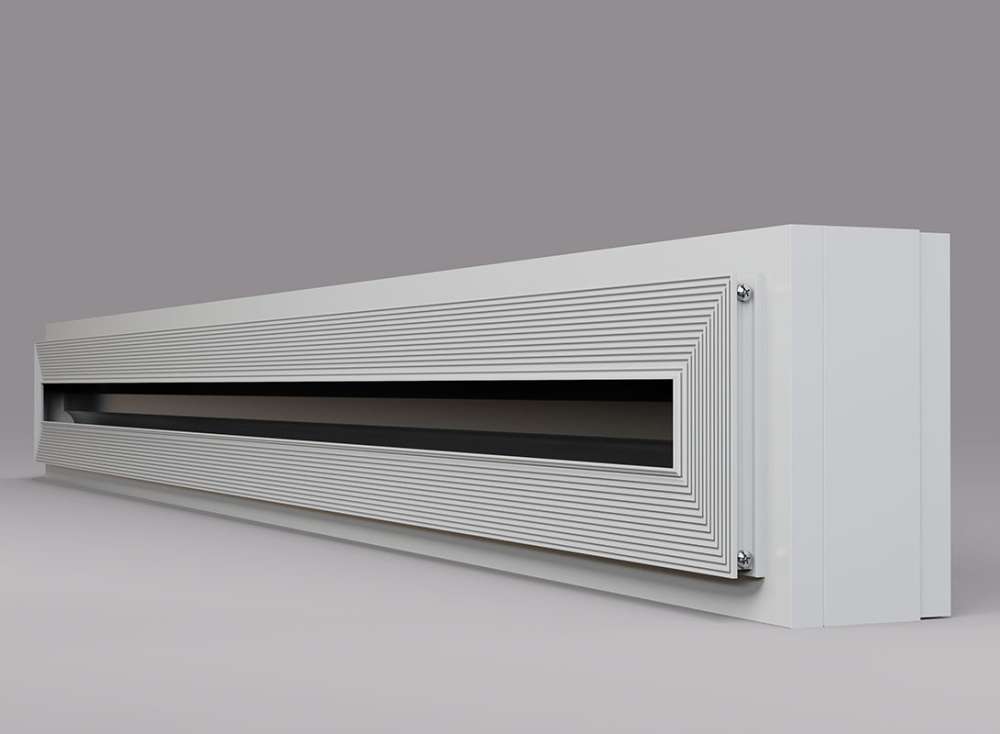

Скрытый щелевой диффузор ALL (large)

Новая запатентованная высокоэффективная серия щелевых диффузоров скрытого монтажа

  • Место применения – в гипсокартон
  • Вид решетки – щелевые
  • Способ монтажа – скрытого монтажа
  • Регулировка – регулируемая
  • Форма – прямоугольные
  • Материал – алюминий
  • Конструкция – неразборная



  • Корректное распределение воздушного потока за счет сохранения живого сечения диффузора при любом размере щели и любом положении дефлектора.
  • Эффект Коанда – настилающий горизонтальный поток воздуха.
  • Конструкция диффузора предусматривает различные варианты монтажа и облегчает установку навесного потолка из металлических профилей и гипсокартона.

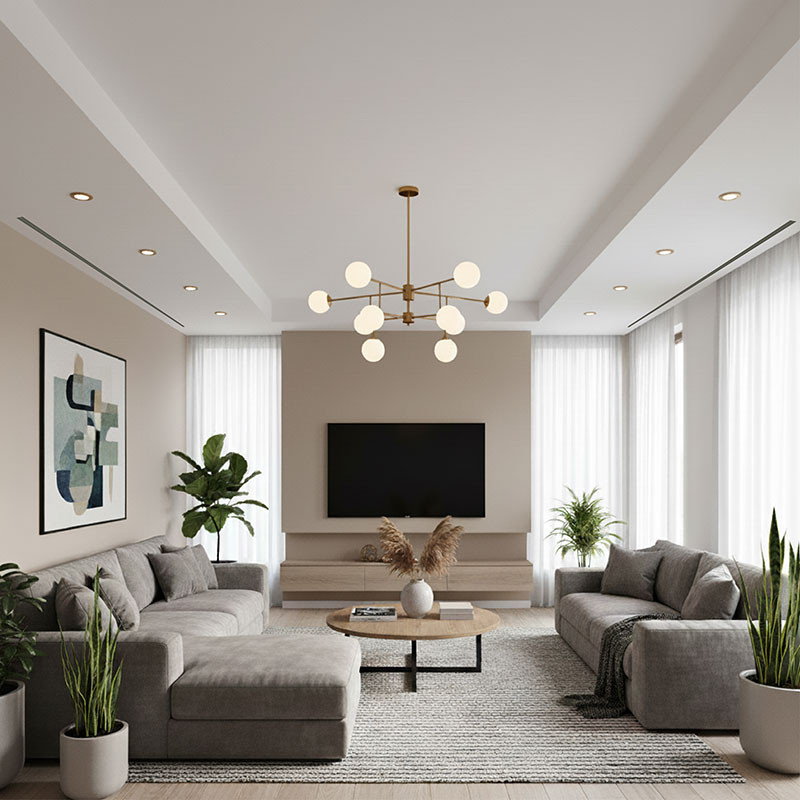

  • Визуальное совершенство за счет скрытого монтажа в подвесные потолки из гипсокартона и металлического каркаса.
  • Модульная сборка позволяет создавать непрерывную линию по всему периметру помещения, что отвечает требованиям самых современных дизайнерских идей.

Конструктивные особенности / модификация

  • 1 щель;
  • высота щели от 60 до 70 мм;
  • длина цельного диффузора от 200 до 2900 мм с любым шагом;
  • монтаж под 1 или 2 ГКЛ;
  • регулируемый дефлектор;
  • фланец имеет углубления со специальной формой паза для лучшего сцепления шпаклевки и исключения ее отслоения;
  • полка под шпаклевку 2 мм;
  • возможна дополнительная комплектация выравнивателем потока воздуха или клапаном расхода воздуха;
  • возможна модульная сборка в непрерывную линию из составных секций, в том числе угловых.

Линейный щелевой диффузор ALL предназначен для скрытой установки в систему вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы в жилых, торговых, и офисных помещениях. Диффузоры встраиваются в стены или потолок, изготавливаемые из гипсокартона и металлического каркаса.

Диффузор выполнен в виде рамки из полых металлических профилей и регулируемого дефлектора. Возможна поставка без дефлектора.

Распределение воздушных потоков

Щелевые решетки скрытого монтажа

Конструкция вентиляционного щелевого диффузора обеспечивает эффективное распределение воздушных потоков с сохранением живого сечения диффузора и объема подаваемого воздуха при любом положении дефлектора.

Подвижный дефлектор индивидуальной формы, специально разработанной для формирования направления воздушных потоков от вертикального до горизонтального потока (от 0° до 5,5° относительно плоскости потолка). Для удобства регулировки дефлектора в наружной части выполнен выступ, благодаря которому можно легко регулировать дефлектор влево и вправо. При любом положении дефлектора сохраняется живое сечение диффузора и соответствует входному сечению, что повышает производительность диффузора и акустический комфорт потребителя.

Дефлектор можно изготавливать и устанавливать сегментно по длине диффузора. Такая конструкция позволяет двигать его разнонаправлено, что позволяет формировать направление струи в обе стороны одновременно.

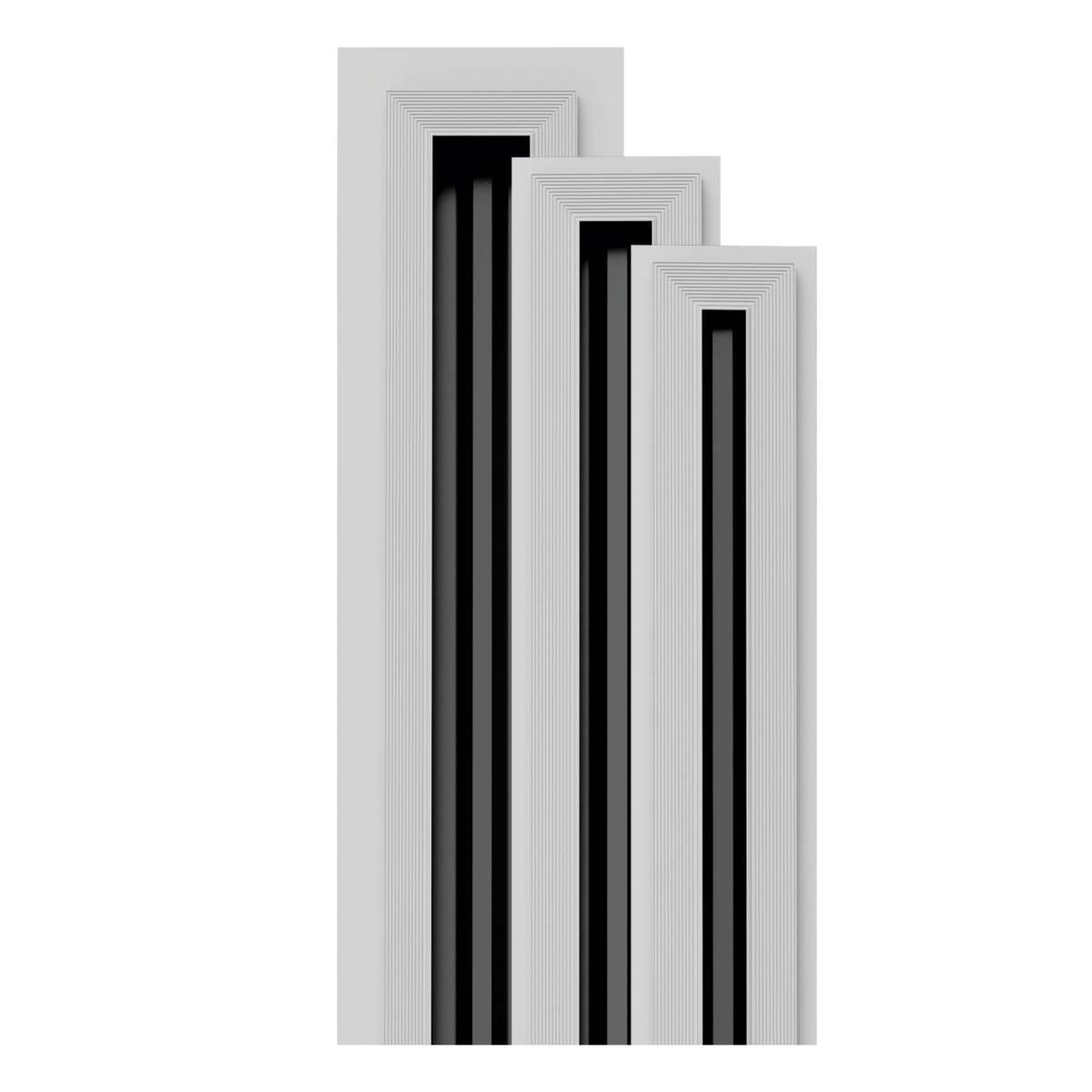

В зависимости от объема подаваемого воздуха диффузор имеет 3 модификации: S, M, L

Модификация диффузоров
ALS
Small (20-30)
ALM
Medium (40-50)
ALL
Large (60-70)
Щелевые решетки скрытого монтажа Щелевые решетки скрытого монтажа Щелевые решетки скрытого монтажа

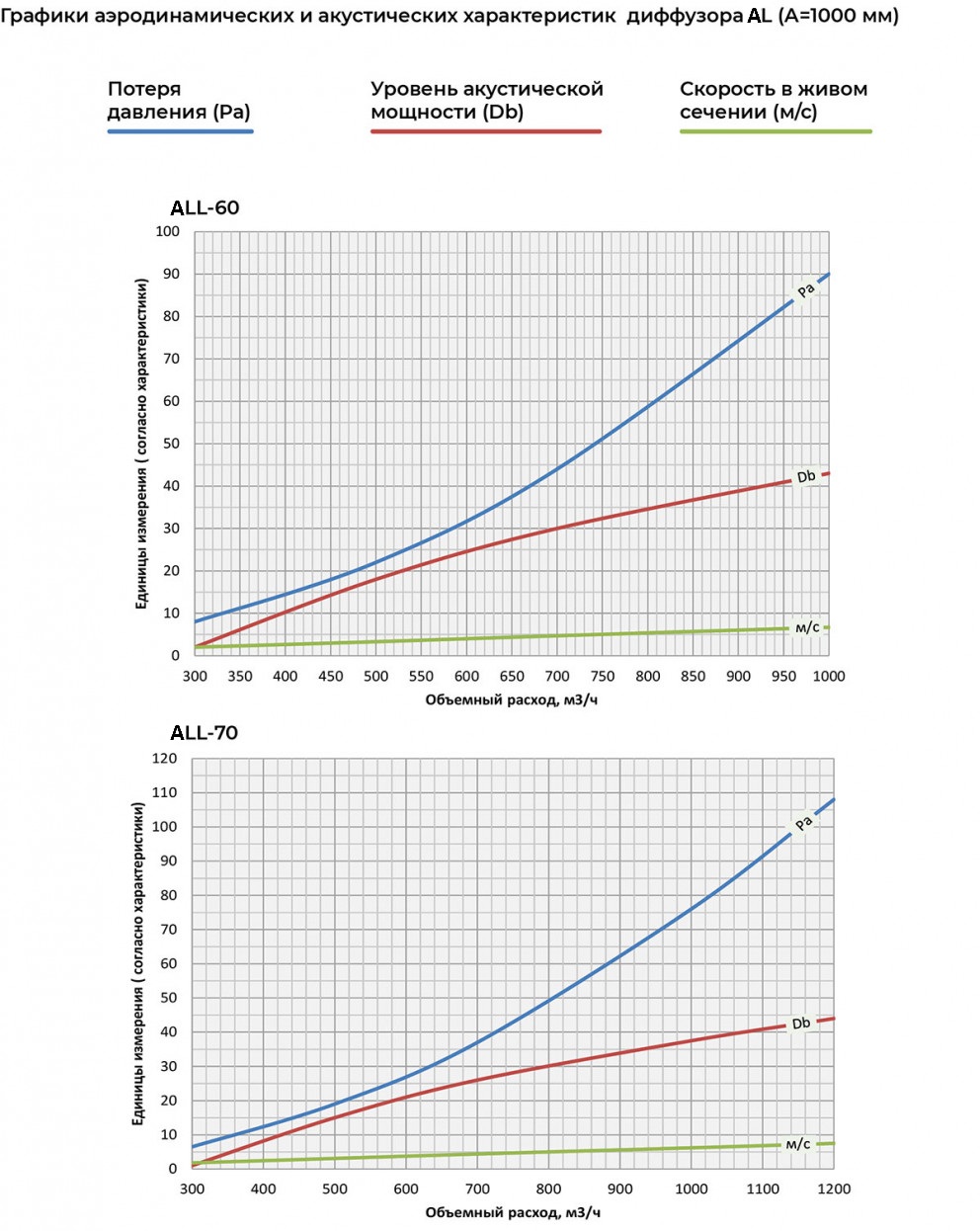

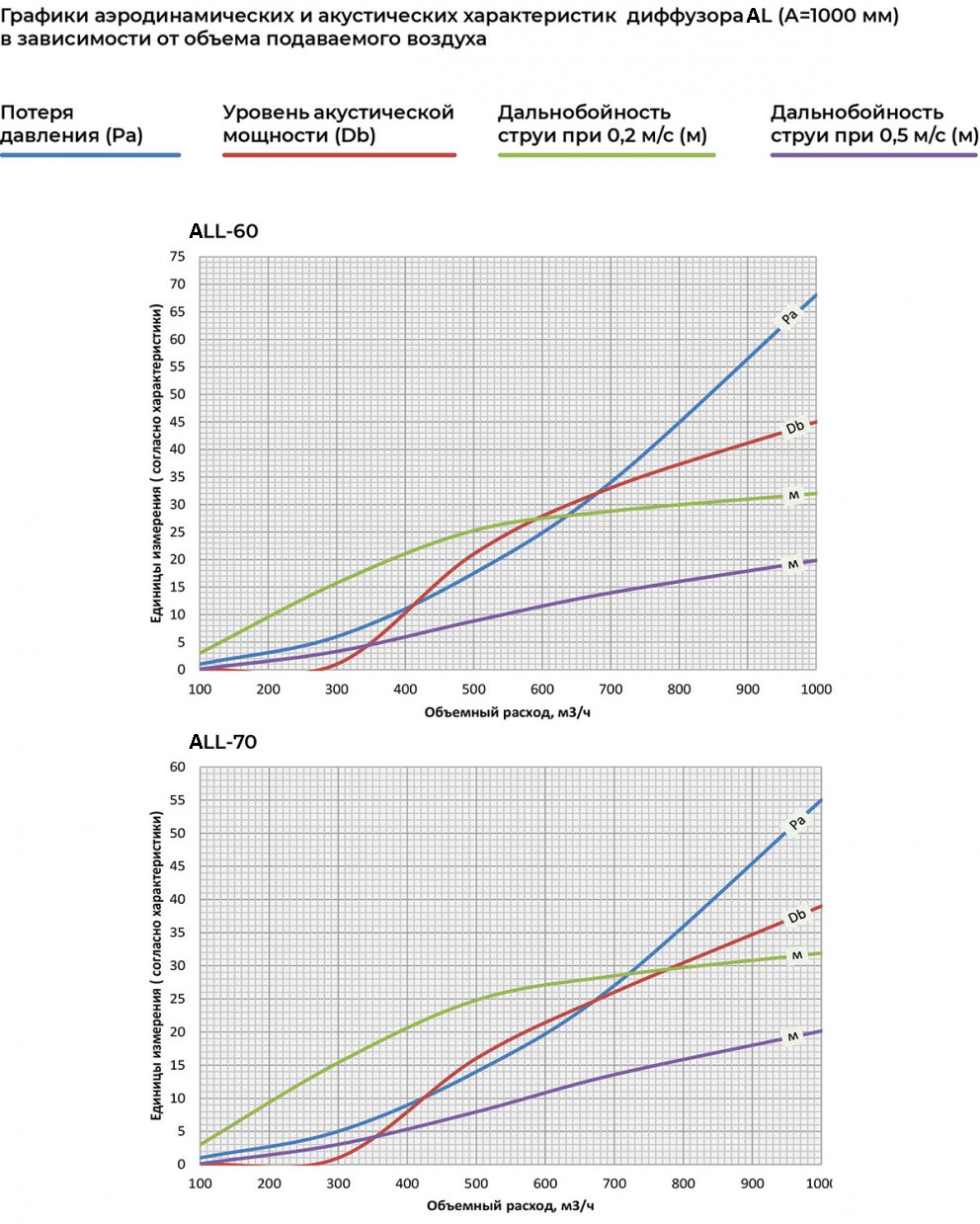

ALL (large)

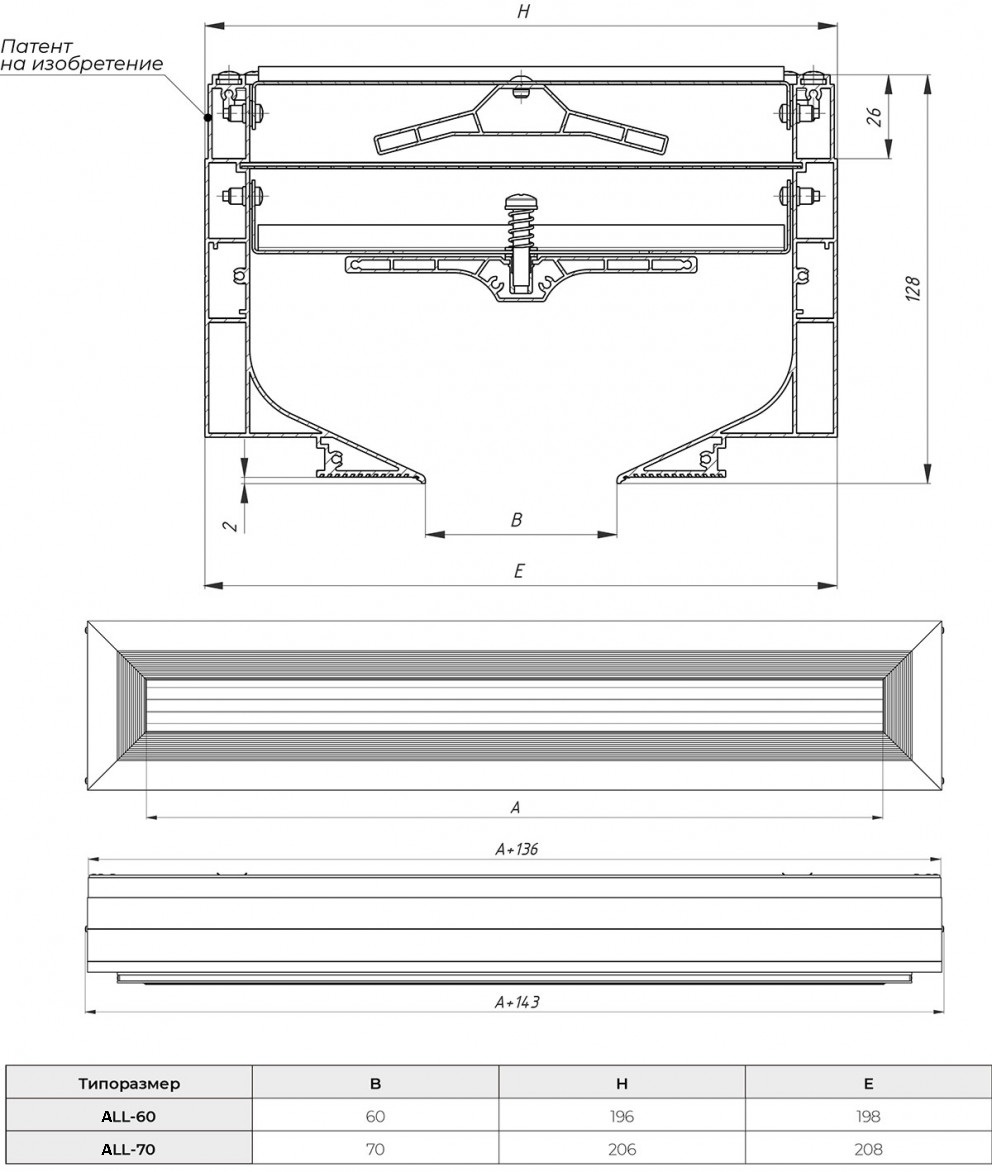

Габаритно-посадочные размеры диффузора

Щелевые решетки скрытого монтажа

Модульные секции

F1

одиночная секция
с фланцами

Щелевые решетки скрытого монтажа
E1

концевая секция
с фланцем

Щелевые решетки скрытого монтажа
F2

одиночная секция
с заглушками

Щелевые решетки скрытого монтажа
E2

концевая секция
с заглушкой

Щелевые решетки скрытого монтажа
M

промежуточная
секция

Щелевые решетки скрытого монтажа

Щелевые решетки скрытого монтажа

Угловые секции
U1 – потолочная U2 – стеновая внешняя U3 – стеновая внутренняя
Щелевые решетки скрытого монтажа Щелевые решетки скрытого монтажа Щелевые решетки скрытого монтажа

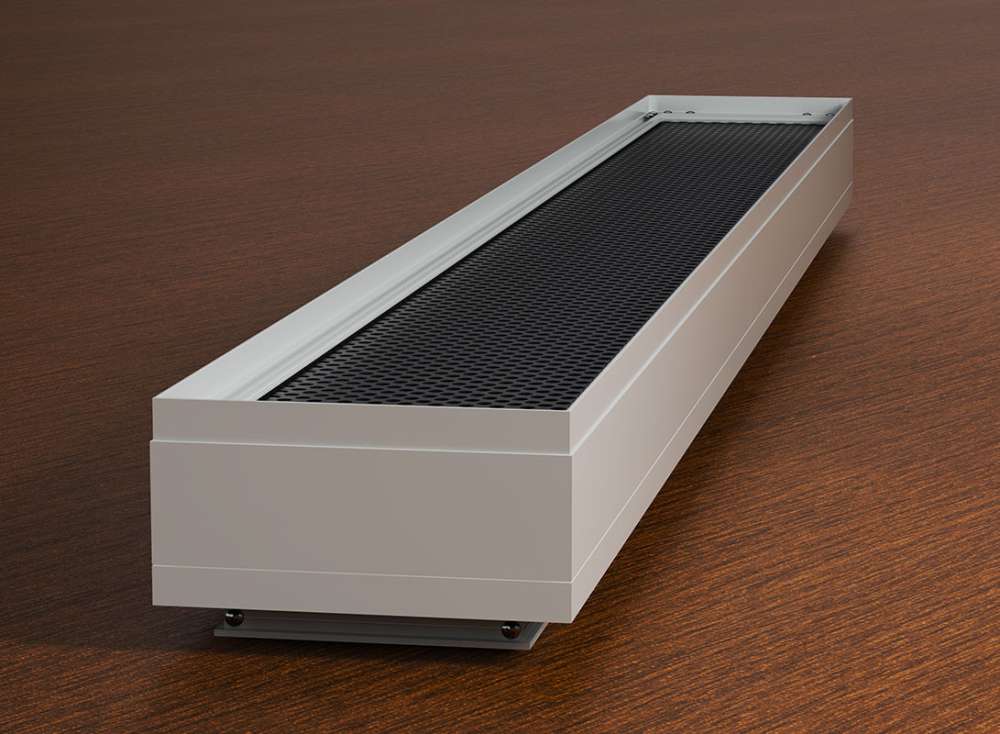

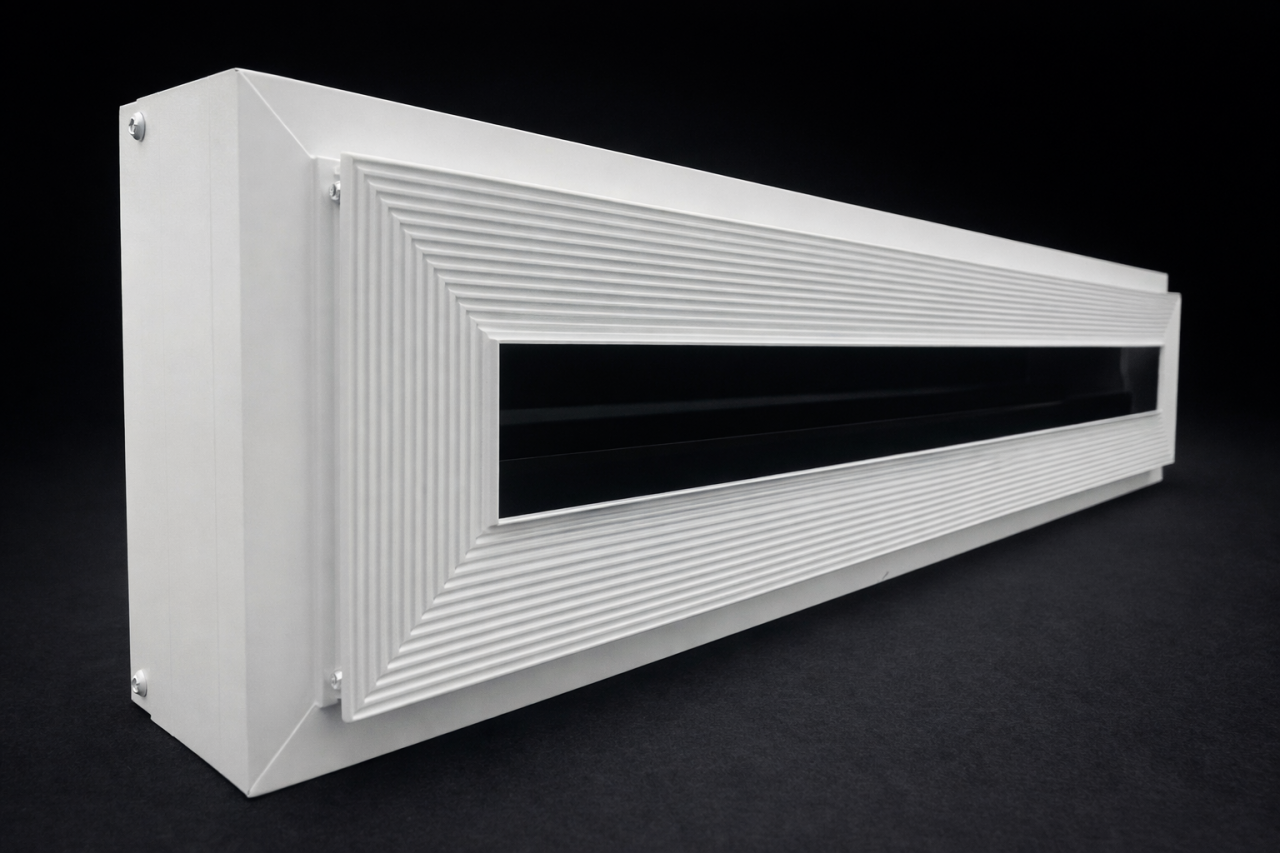

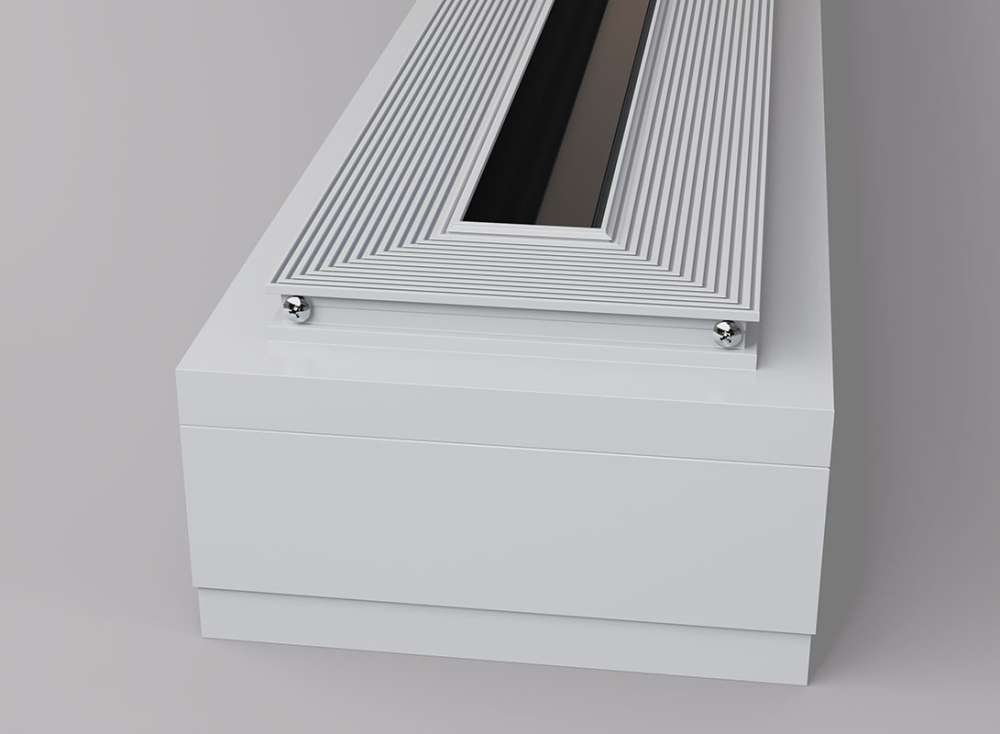

Камера статического давления (КСД)

Для подключения диффузоров к системе воздуховодов используется камера статического давления – КСД или КСР.
Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Щелевые решетки скрытого монтажа

Типы КСД:

  • КСД – стандартная камера с круглой врезкой;
  • КСД-У – уменьшенная камера с круглой врезкой;
  • КСД-У-О – уменьшенная камера с овальной врезкой;
  • КСД-У-П – уменьшенная камера с прямоугольной врезкой.

Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счет уменьшения монтажного пространства. Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода – чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.

Щелевые решетки скрытого монтажа

Щелевые решетки скрытого монтажа

КСД для ASL

Щелевые решетки скрытого монтажа

Схемы монтажа щелевого диффузора

2 листа ГКЛ по 12,5 мм 1 лист ГКЛ 12,5 мм
Щелевые решетки скрытого монтажа Щелевые решетки скрытого монтажа
2 листа ГКЛ по 9,5 мм 1 лист ГКЛ 9,5 мм
Щелевые решетки скрытого монтажа Щелевые решетки скрытого монтажа

Последовательность монтажа щелевого диффузора

1. До монтажа подвесных потолков установите на потолке камеру статического давления с диффузором. Для этого в потолке вбиваются анкера и вкручиваются шпильки. 2. Установите направляющие потолочные профили
ПП 28х27 к монтажной раме диффузора саморезами 3,5х9,5. Для позиционирования профиля предусмотрены насечки на корпусе диффузора.
Щелевые решетки скрытого монтажа Щелевые решетки скрытого монтажа
3. Закрепите гипсокартон (1 или 2 листа по 12,5 мм) саморезами 4,2х32 к направляющему профилю ПП 28х27. 4. Произведите финишную отделку (под шпаклевку предусмотрена полка 2 мм). Стык ГКЛ с фланцем диффузора рекомендуется заделать высокопрочной шпаклевкой Унифлот.
Щелевые решетки скрытого монтажа Щелевые решетки скрытого монтажа

Результаты аэродинамического моделирования / вертикальный поток

На примере диффузора ALM-20/1000 при скорости подачи воздуха 1 м/с

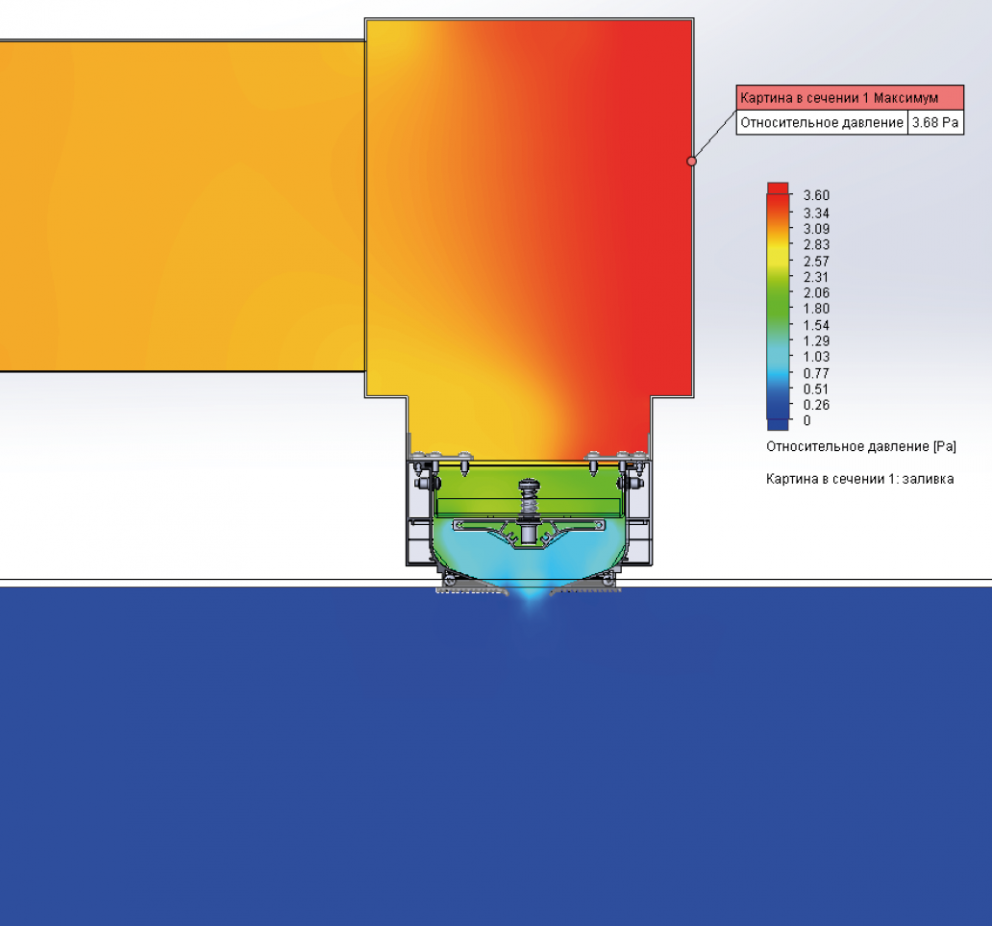

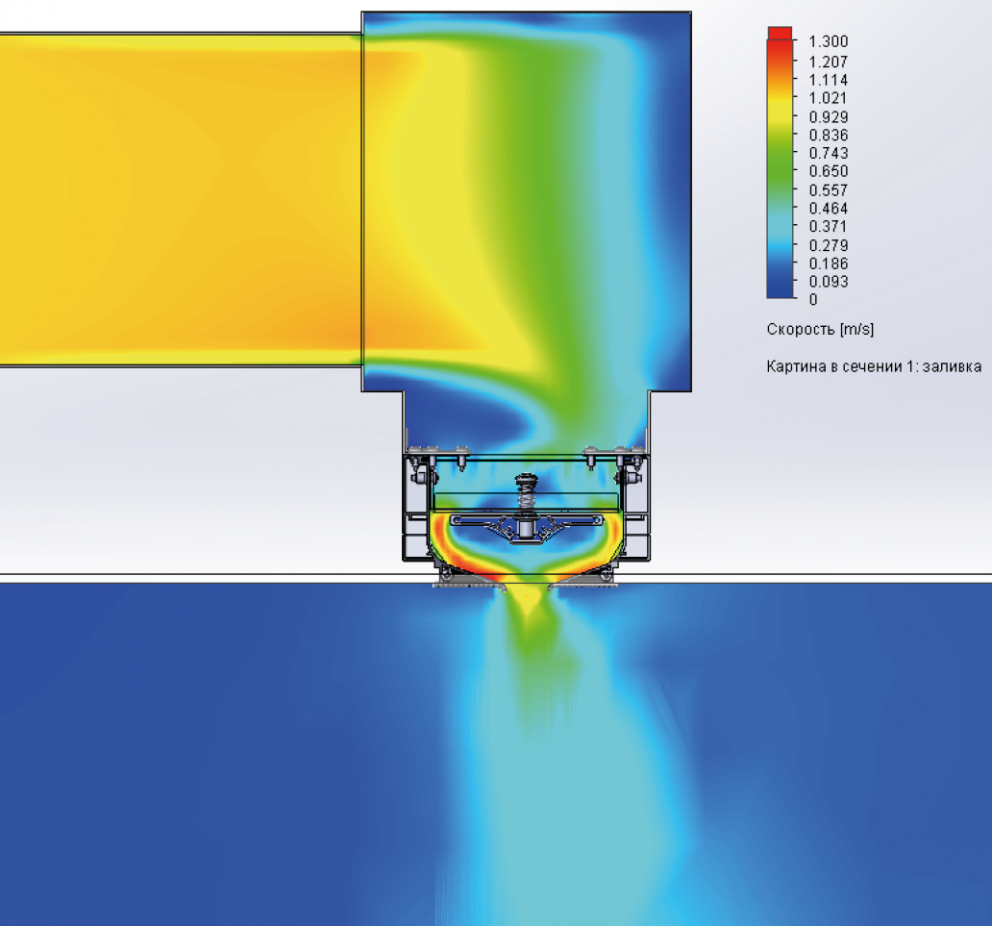

Воздушный поток в сечении диффузора Потеря давления в сечении диффузора
Щелевые решетки скрытого монтажа Щелевые решетки скрытого монтажа

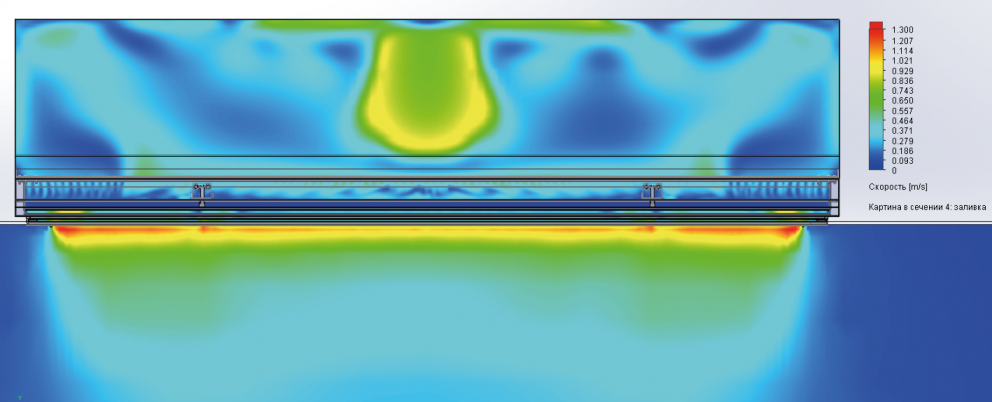

Воздушный поток по длине щели
Щелевые решетки скрытого монтажа

Щелевые решетки скрытого монтажа

Щелевые решетки скрытого монтажа

Результаты аэродинамического моделирования / горизонтальный поток

На примере диффузора ALM-20/1000 при скорости подачи воздуха 1 м/с

Воздушный поток в сечении диффузора Потеря давления в сечении диффузора
Щелевые решетки скрытого монтажа Щелевые решетки скрытого монтажа
Воздушный поток по длине щели
Щелевые решетки скрытого монтажа

Щелевые решетки скрытого монтажа

Щелевые решетки скрытого монтажа

Результаты аэродинамического моделирования / вытяжка

На примере диффузора ALM-20/1000 при скорости подачи воздуха 1 м/с

Потеря давления в сечении диффузора
Щелевые решетки скрытого монтажа

Щелевые решетки скрытого монтажа

Щелевые решетки скрытого монтажа

Пример заказа диффузора

Щелевые решетки скрытого монтажа

Пример заказа КСД к диффузору

При заказе диффузора с камерой статического давления, определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются. По требованию возможно изготовление КСД по чертежам заказчика.

Щелевые решетки скрытого монтажа
