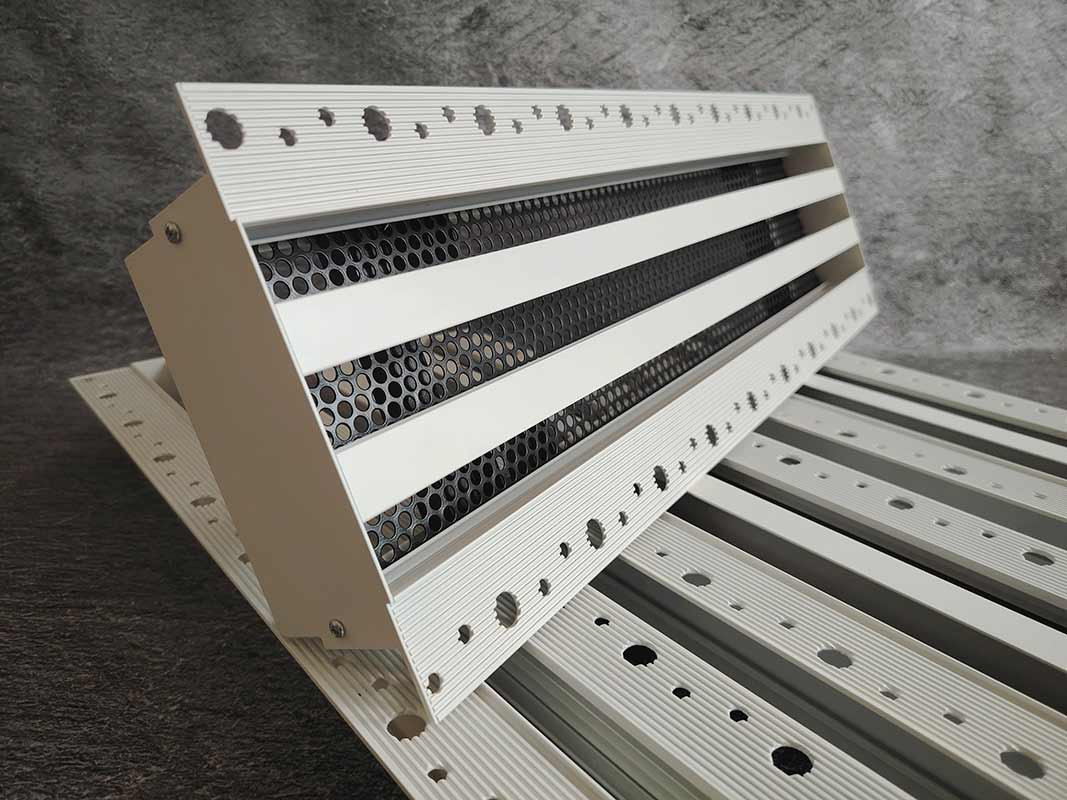

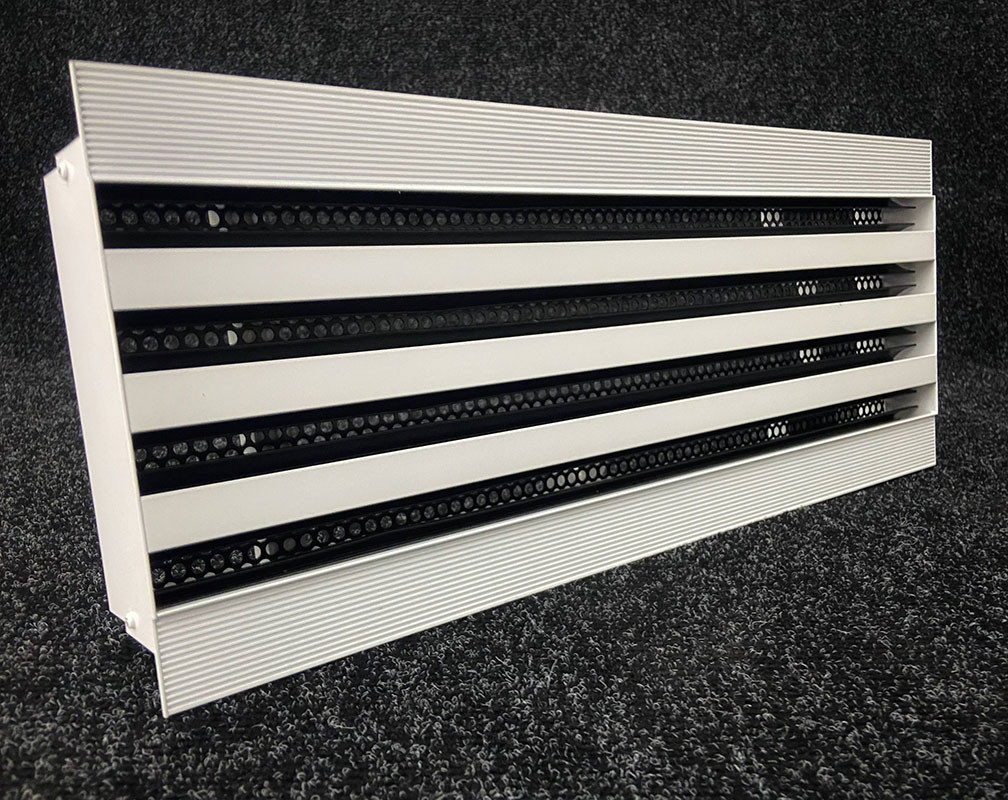

Описание скрытого линейного диффузора под шпаклевку ARSDL
Щелевые решетки скрытого монтажа под шпаклевку ARSDL используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы в жилых, торговых, и офисных помещениях. Они обеспечивают подачу свежего или удаление загрязненного воздуха из помещений.

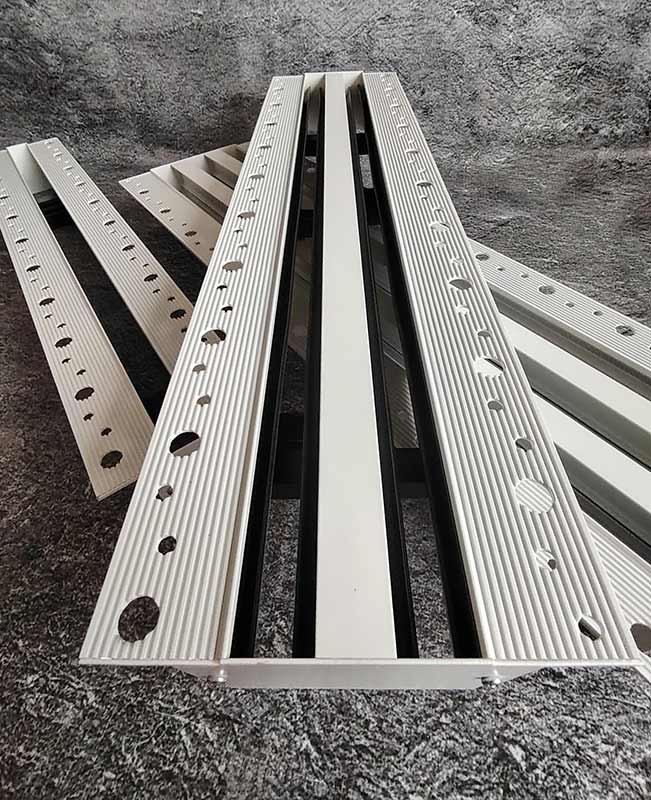

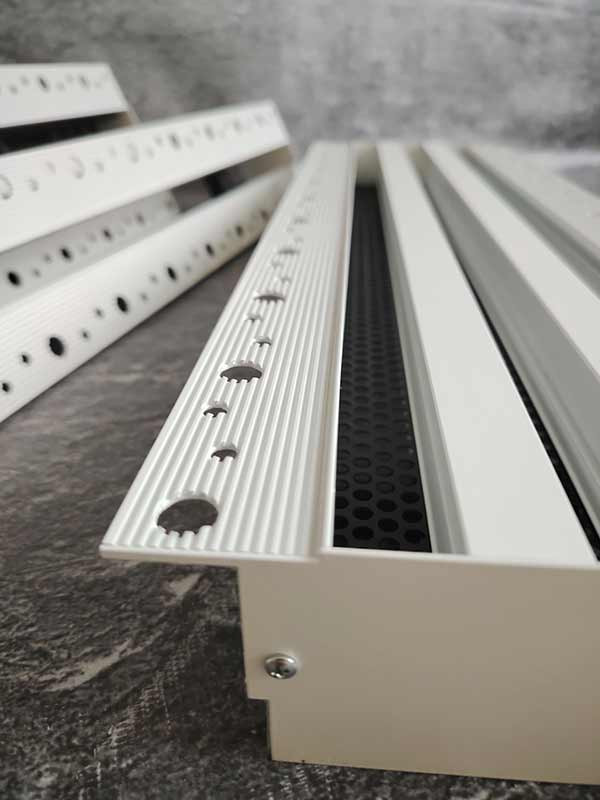

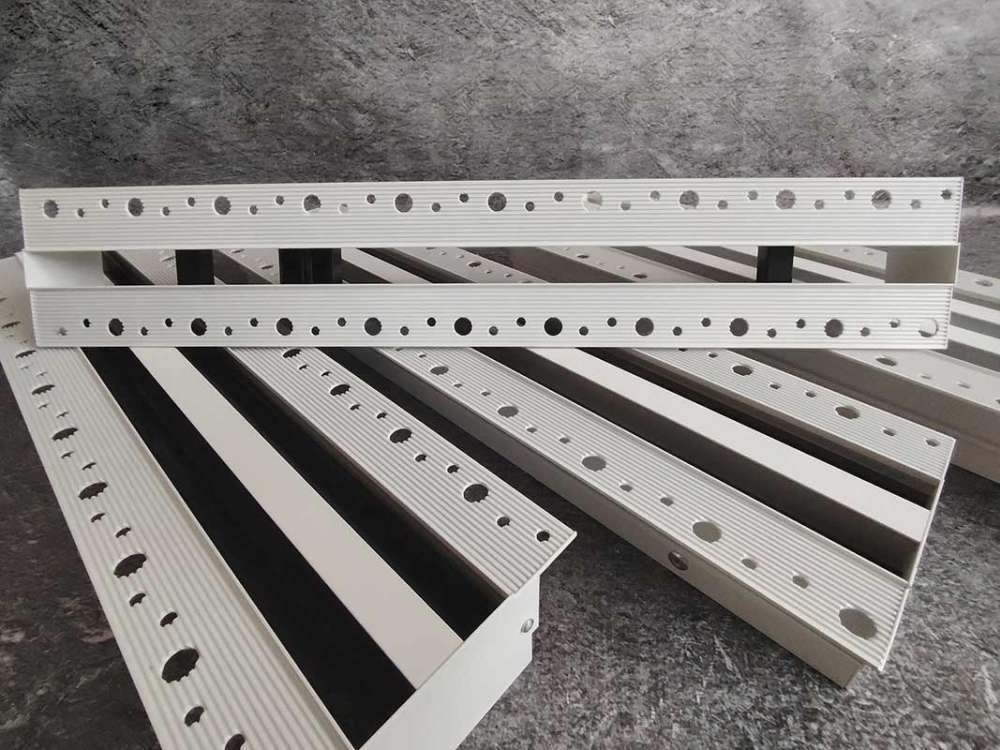

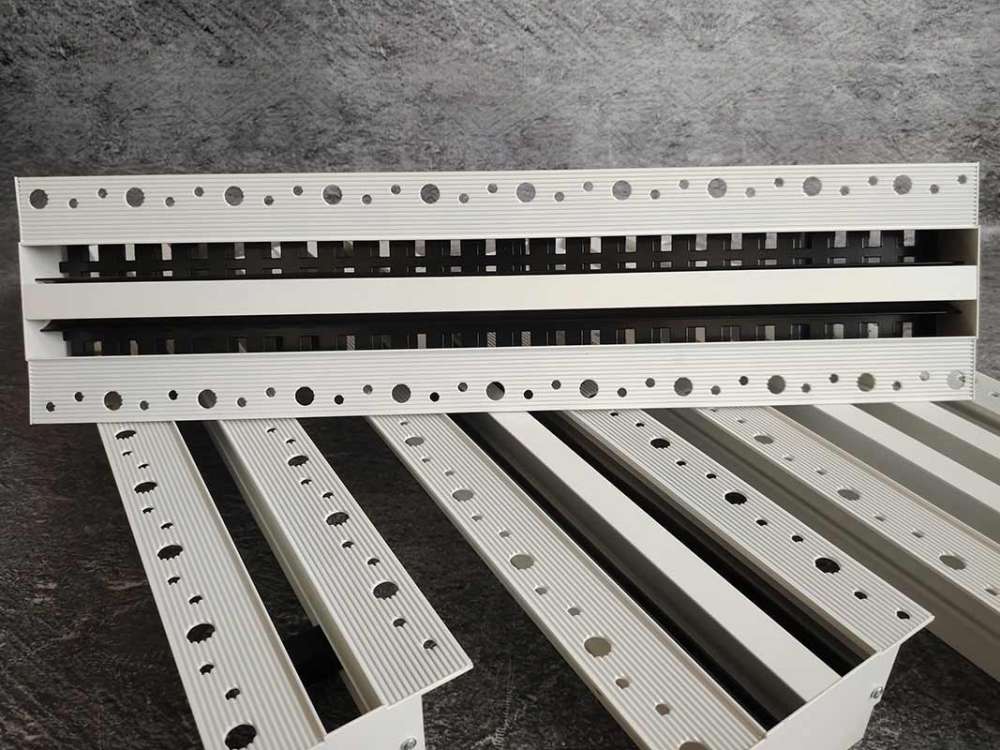

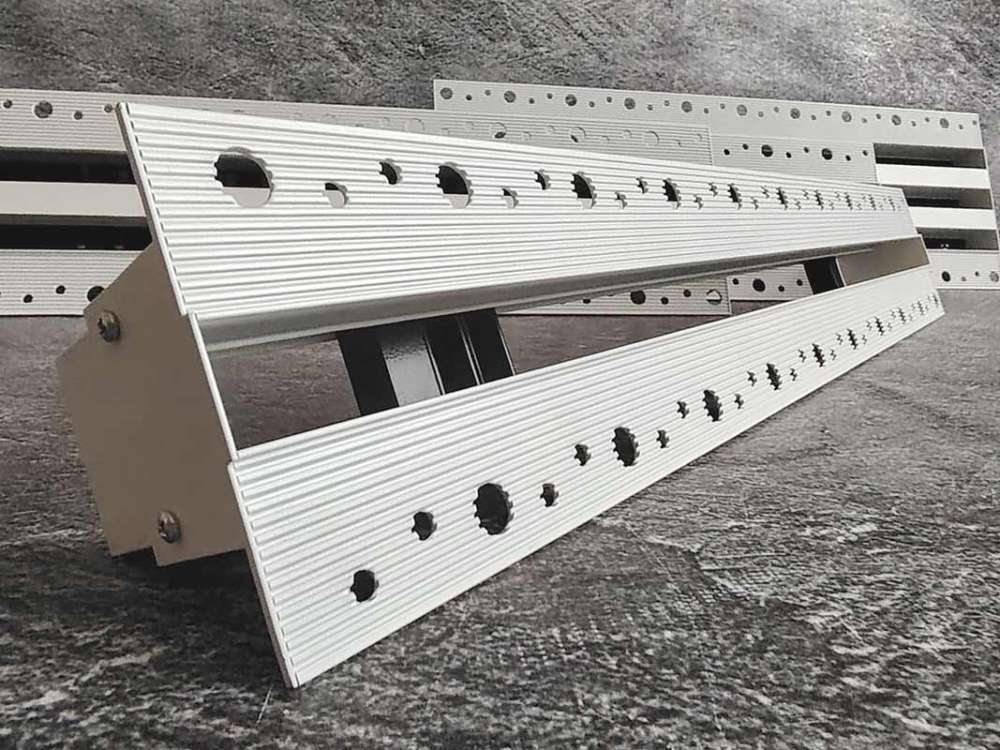

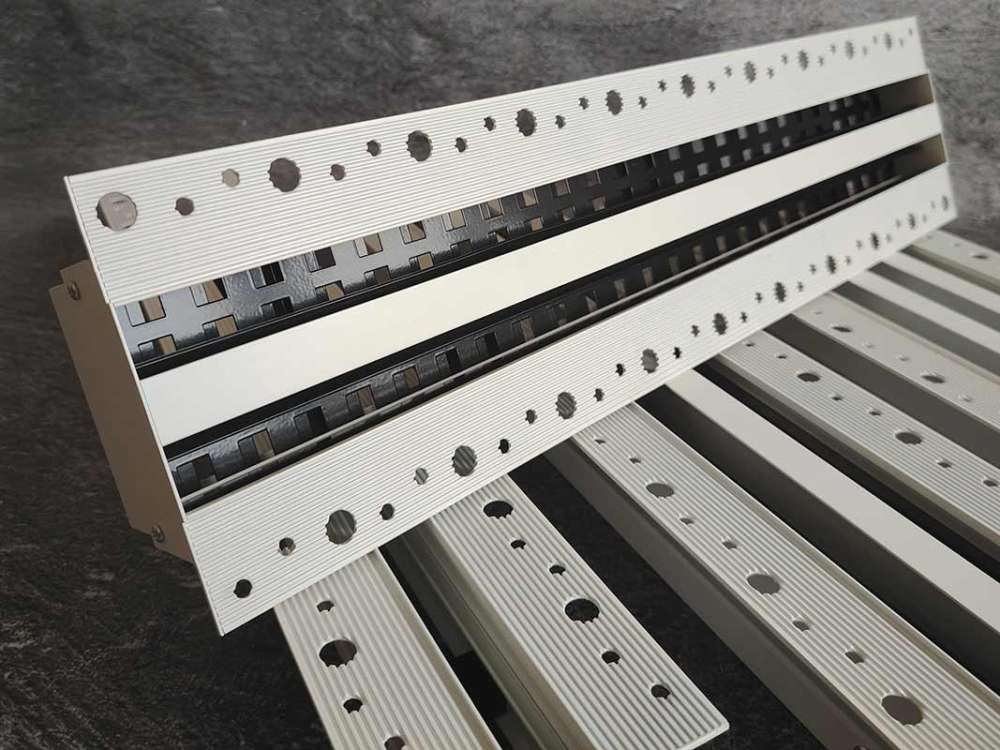

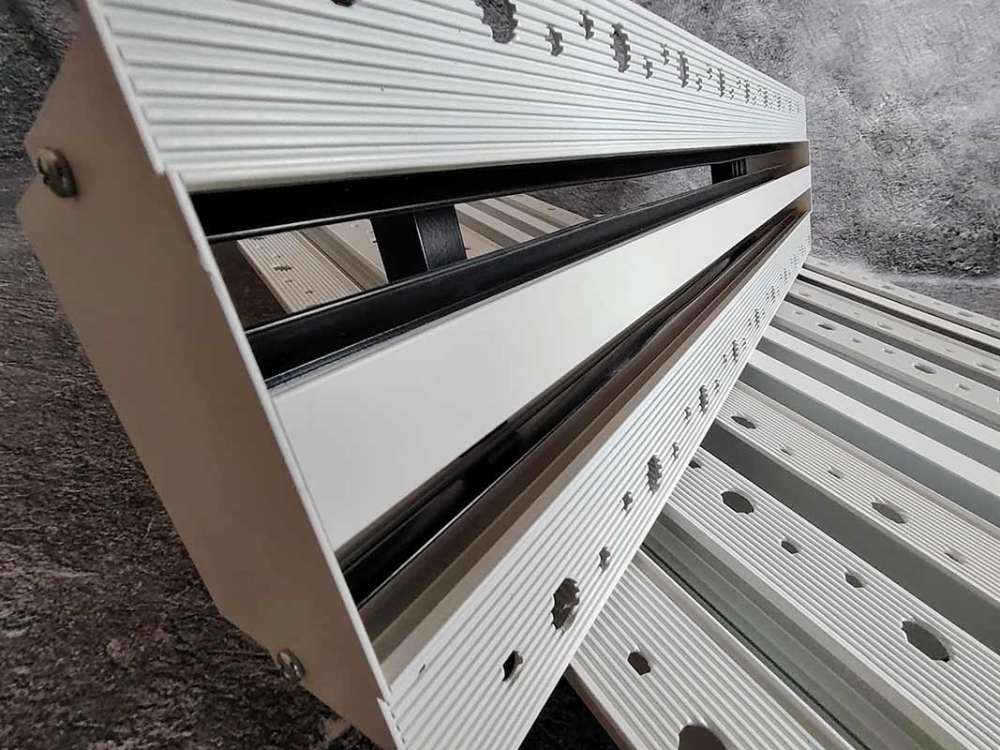

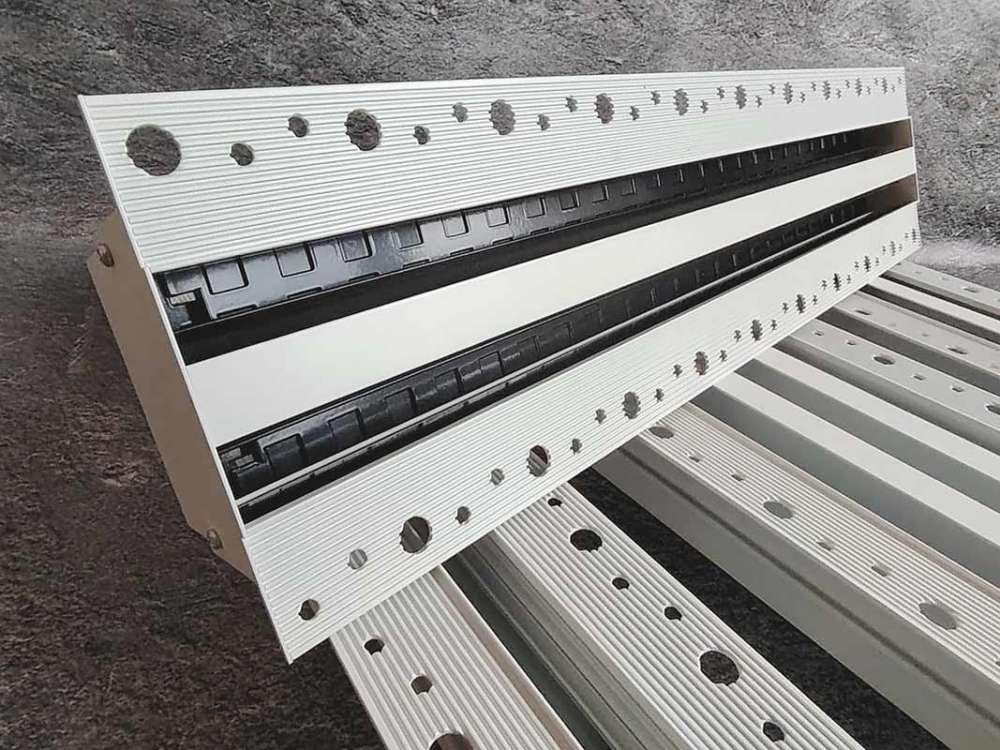

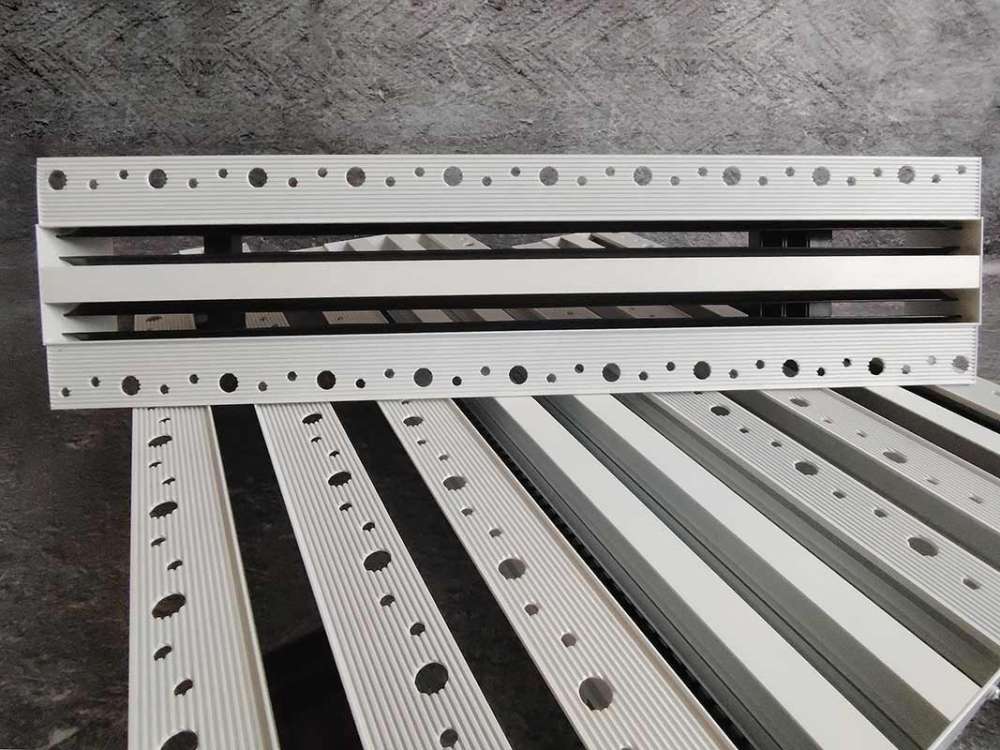

Конструкция профиля решетки предусматривает фланец с углублениями и отверстиями для лучшей адгезии финишного материала по длине решетки и заглушки с торца. После монтажа решетки, видимой частью в помещении остаются только щели.
Особенности ARSDL:
- количество щелей – 1-6
- ширина щели 20 мм
- длина щели от 200 до 3000 мм с любым шагом
- фланец имеет углубления со специальной формой паза и отверстия для лучшего сцепления шпаклевки и исключения ее отслоения
- полка под шпаклевку 2,3 мм
- возможна дополнительная комплектация клапаном расхода воздуха, выравнивателем воздуха, направляющими для регулировки потока
- минимальный запас запотолочного монтажного пространства – 110 мм
- присоединение к воздуховодам 100, 125, 160, 200 мм, 204х55 мм, 110х55 мм, а так же системы BLAUFAST
- возможна модульная сборка в непрерывную линию из составных секций, в том числе угловых

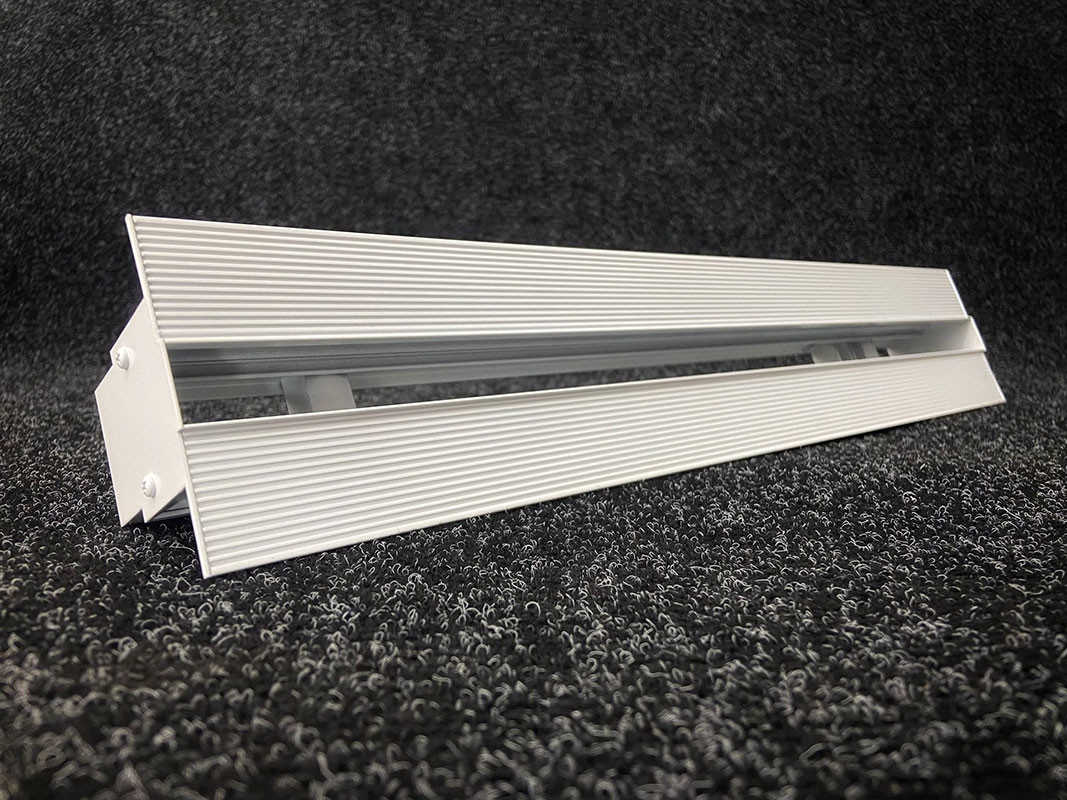

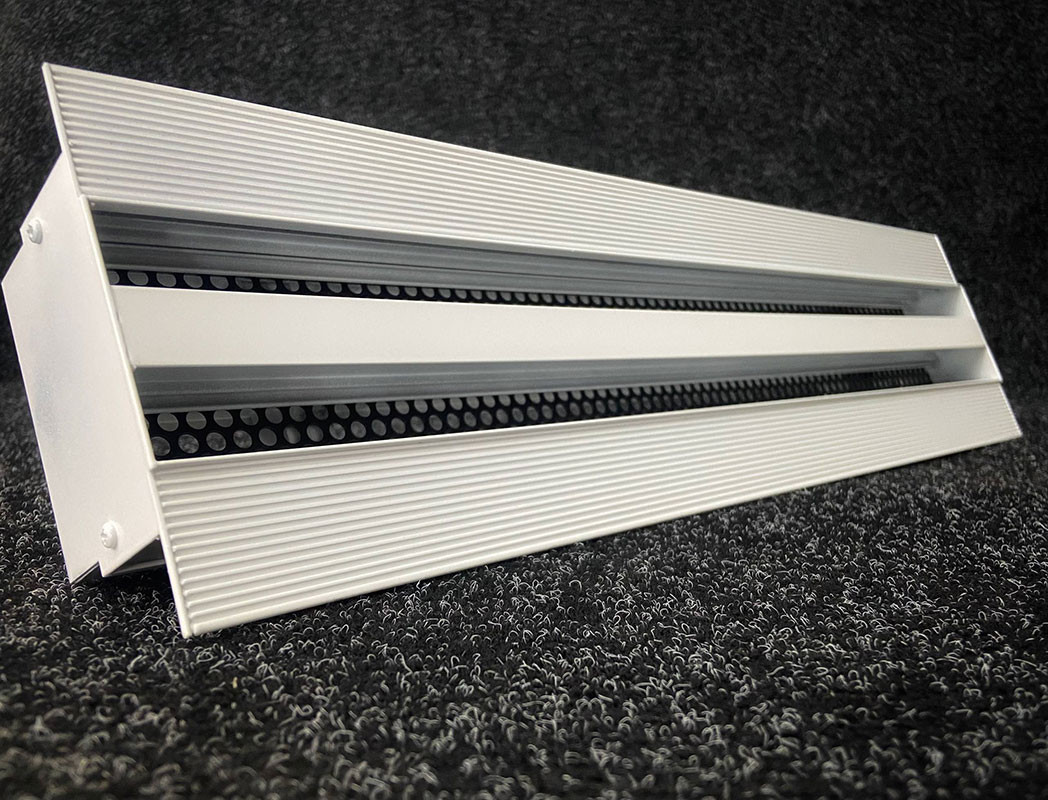

Внутреннее исполнение щелевых диффузоров серии ARSDL
Камера статического давления
Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления – КСД или КСР.
Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.
Типы КСД:
- КСД
стандартная камера с круглой врезкой - КСД-У
уменьшенная камера с круглой врезкой - КСД-У-О
уменьшенная камера с овальной врезкой - КСД-У-П
уменьшенная камера с прямоугольной врезкой
Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счет уменьшения монтажного пространства.
Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода – чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.
Размер монтажного пространства W min в зависимости от подводящего воздуховода
Используемые материалы
Щелевые решетки ARSDL изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2018. По умолчанию корпус решетки окрашивается в стандартный белый цвет RAL9016М матовый, а внутреннее исполнение в чёрный цвет RAL9005М матовый. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL. Статическая камера изготавливается из оцинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.
Габаритно-посадочные размеры диффузоров серии ARSDL с КСД стандартной конфигурации
А – ширина строительного проема, В – посадочный размер диффузора по высоте
Габаритно-посадочные размеры диффузоров серии ARSDL с уменьшенной камерой КСД-У с круглой врезкой
А – ширина строительного проема, В – посадочный размер диффузора по высоте
Габаритно-посадочные размеры диффузоров серии ARSDL с уменьшенной камерой КСД-У-О с овальной врезкой
А – ширина строительного проема, В – посадочный размер диффузора по высоте
Габаритно-посадочные размеры диффузоров серии ARSDL с уменьшенной камерой КСД-У с прямоугольной врезкой
А – ширина строительного проема, В – посадочный размер диффузора по высоте
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
Пример заказа КСД к диффузору
