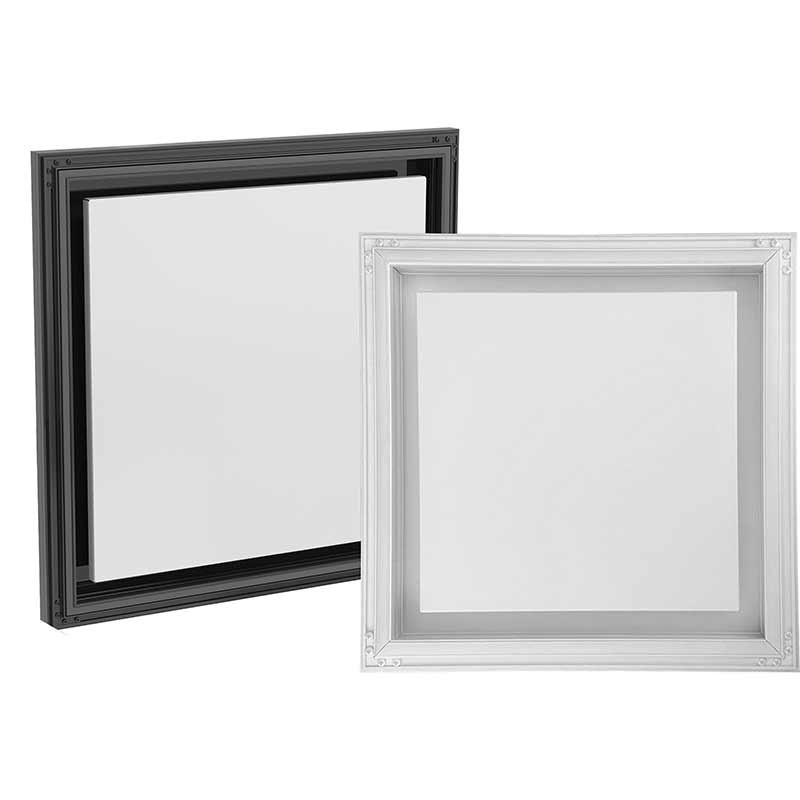

Диффузор для натяжного потолка прямоугольного сечения ARM-F предназначен для скрытой установки в натяжной потолок. Диффузор обеспечивает подачу свежего или удаление загрязненного воздуха из помещений. Используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы в жилых, торговых и офисных помещениях.
Конструкция профиля диффузора предусматривает паз с резиновым уплотнителем (демпфером) для установки натяжного полотна. Специально разработанная форма
демпфера обеспечивает надежную фиксацию любого полотна (ПВХ, ткань) за счет прижимного «язычка», который жестко фиксирует полотно к профилю рамы диффузора.
Особенности диффузора:
- Изготовление стандартных типоразмеров Ø 100-250 мм
- Скрытый монтаж в натяжной потолок из ПВХ и тканевого полотна
- Демпфер позволяет легко, быстро и надежно установить полотно натяжного потолка по периметру диффузора, не требующего спаивания или склеивания
- Съемная лицевая панель имеет два варианта исполнения – щелевая панель заподлицо с потолком (по умолчанию) и теневая «парящая» панель
Рамка диффузора ARM-F изготавливается из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2018. Лицевая панель – из оцинкованной стали 0,9 мм. По умолчанию корпус диффузора и лицевая панель окрашиваются в белый цвет RAL 9016М матовый. По индивидуальному заказу возможна окраска в любой цвет
по шкале RAL.
КСД изготавливается из оцинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию КСД поставляется в неокрашенном виде.

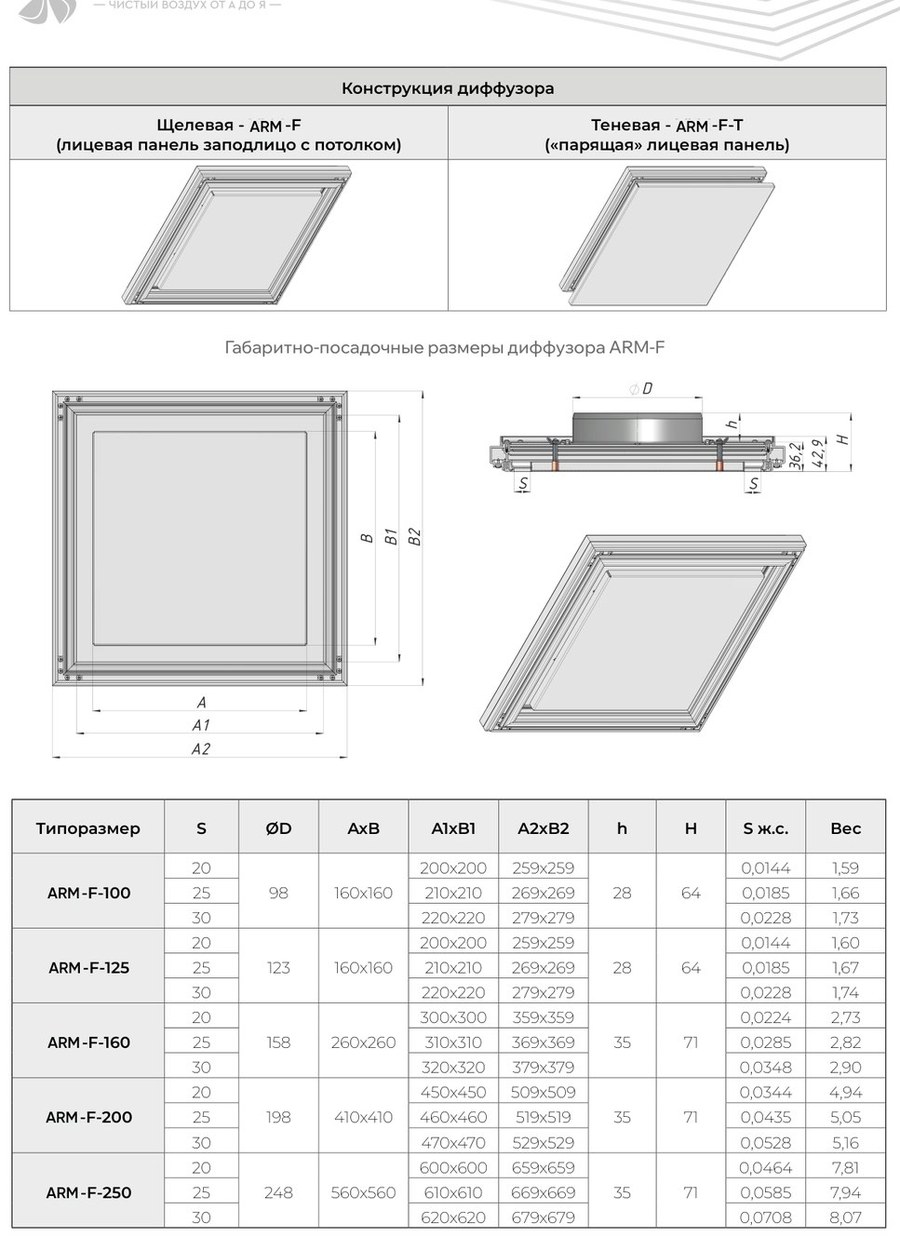

Габаритно-посадочные размеры диффузора ARM-F
Габаритно-посадочные размеры диффузора ARM-F-T
Габаритно-посадочные размеры диффузора ARM-F с камерой статического давления КСД
Монтаж диффузора ARM-F
Последовательность монтажа диффузора ARM-F
к прямоугольному воздуховоду

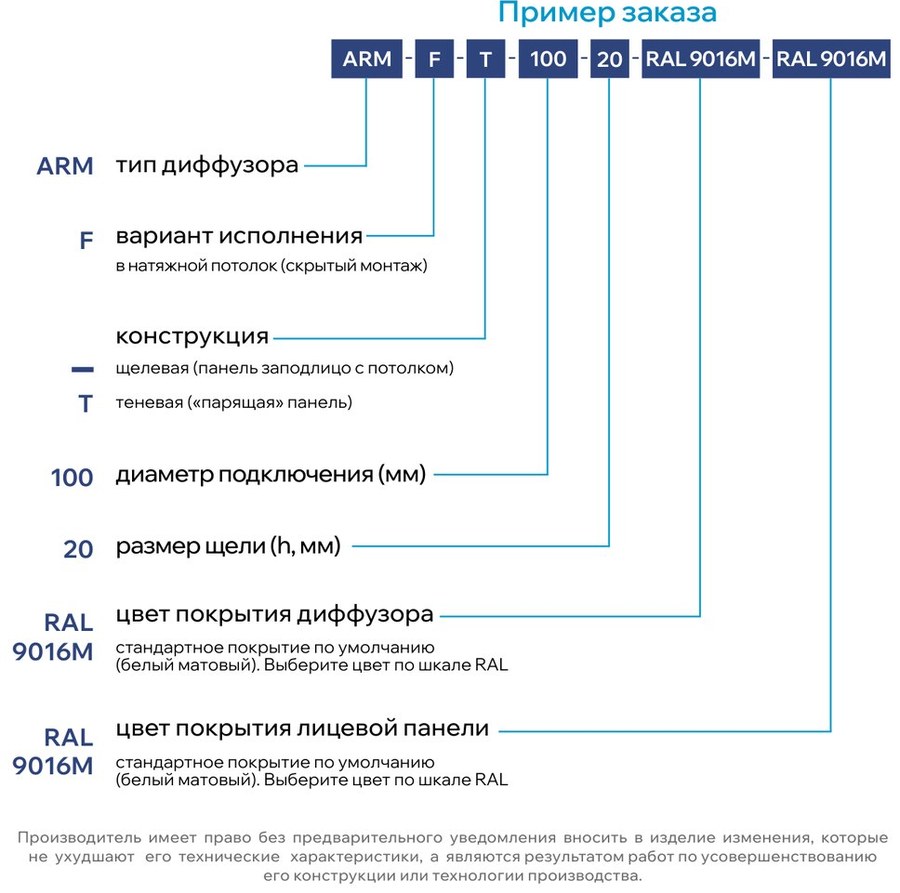

Пример заказа
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
