Подробное описание
Шумоглушитель канальный пластинчатый применяется в системах вентиляции и кондиционирования воздуха и предназначен для снижения аэродинамического шума и вибрации, создаваемых вентиляторами, кондиционерами, отопительными агрегатами, воздухораздающими устройствами, а также шума, возникающего в элементах вентиляционной сети (воздуховоды) и распространяющегося по воздуховодам. Помимо этого, шумоглушитель снижает вибрацию, что повышает срок службы вентиляционной системы. Устанавливается непосредственно в прямоугольный канал систем вентиляции промышленных и общественных зданий. В стандартном исполнении корпус шумоглушителя изготовлен из оцинкованного стального листа. Внутри корпуса расположено от 2-х до 6-ти шумопоглощающих пластин в зависимости от типоразмера. Шумопоглощающие пластины состоят из негорючей базальтоволокнистой минеральной ваты, обтянутой стеклохолстом для предотвращения выдувания частиц. Лучшие показатели достигаются при низких скоростях перемещаемого воздуха. Монтаж в любом положении. Диапазон рабочих температур составляет от -40°С до +70°С.

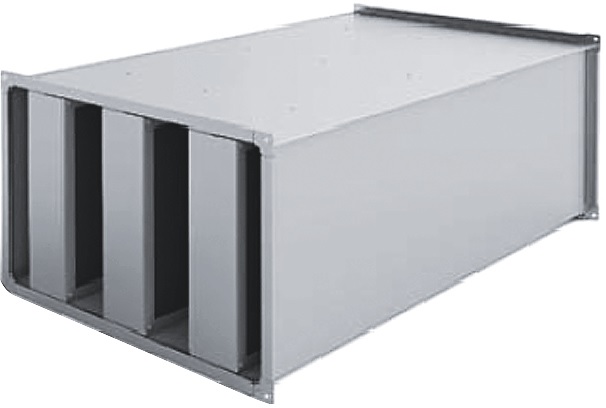

Шумоглушитель
Присоединительный размер, мм

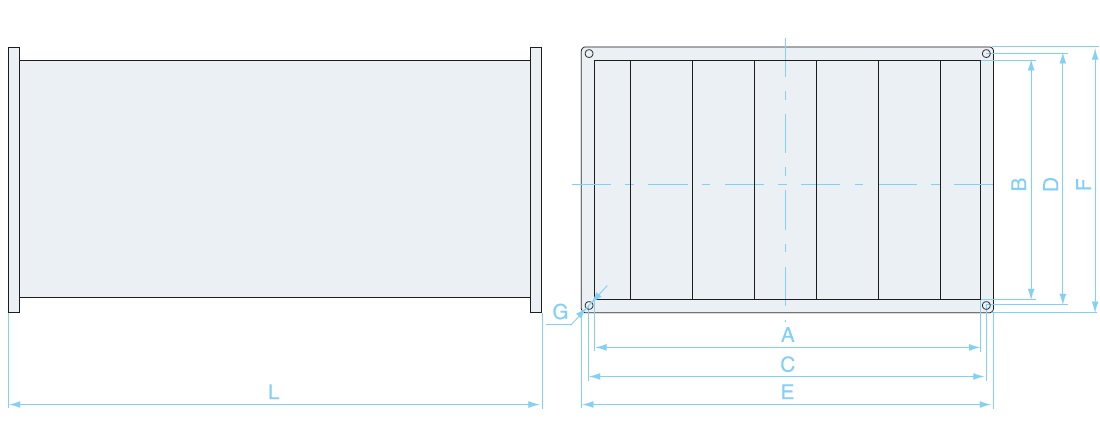

Габаритные размеры и масса
| Модель | А, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | L, мм | Число пластин | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| SHP-400×200 | 400 | 200 | 420 | 220 | 440 | 240 | 9 | 1005 | 2 | 26 |
| SHP-500×250 | 500 | 250 | 520 | 270 | 540 | 290 | 9 | 1005 | 2 | 27 |
| SHP-500×300 | 500 | 300 | 520 | 320 | 540 | 340 | 9 | 1005 | 2 | 30 |
| SHP-600×300 | 600 | 300 | 620 | 320 | 640 | 340 | 9 | 1005 | 3 | 32 |
| SHP-600×350 | 600 | 350 | 620 | 370 | 640 | 390 | 9 | 1005 | 3 | 37 |
| SHP-700×400 | 700 | 400 | 720 | 420 | 740 | 440 | 9 | 1005 | 3 | 48 |
| SHP-800×500 | 800 | 500 | 830 | 530 | 860 | 560 | 11 | 1005 | 4 | 58 |
| SHP-900×500 | 900 | 500 | 930 | 530 | 960 | 560 | 11 | 1005 | 4 | 64 |
| SHP-1000×500 | 1000 | 500 | 1030 | 530 | 1060 | 560 | 11 | 1005 | 5 | 70 |

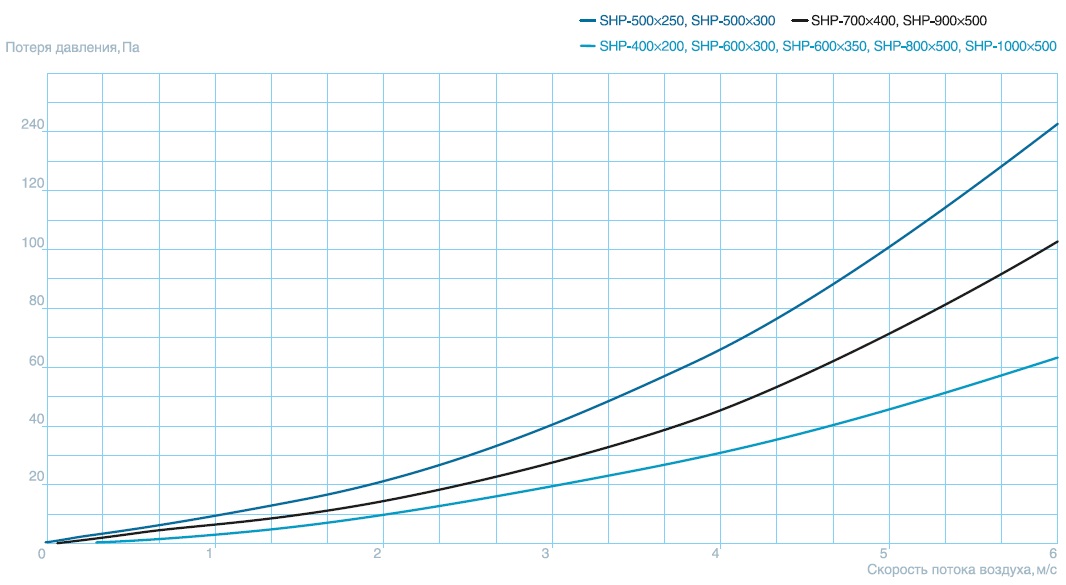

Технические характеристики
| Модель | Шумоподавление (дБ) в диапазонах частот (Гц) | |||||||
|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| SHP-400×200 | 24,2 | 19,8 | 16,6 | 25,1 | 32,8 | 45,5 | 39,7 | 32,8 |
| SHP-500×250 | 22,7 | 19,2 | 18,8 | 28,4 | 39,9 | 47,3 | 51,8 | 49 |
| SHP-500×300 | 25,6 | 20,1 | 21,7 | 33 | 41,8 | 52,2 | 53,3 | 54,9 |
| SHP-600×300 | 21,2 | 17 | 17,3 | 28,8 | 37,4 | 48,3 | 44,4 | 35,7 |
| SHP-600×350 | 16,7 | 14,6 | 14,3 | 24,5 | 37,6 | 49,1 | 41,6 | 42 |
| SHP-700×400 | 20,6 | 16,6 | 19,2 | 31,5 | 42,9 | 51,9 | 54,5 | 49,4 |
| SHP-800×500 | 19,4 | 14,4 | 17,6 | 22,8 | 40,7 | 51,8 | 50,8 | 39,5 |
| SHP-900×500 | 20,5 | 15,8 | 20,1 | 29,4 | 46,5 | 54,1 | 55,3 | 44,8 |
| SHP-1000×500 | 18,8 | 14,6 | 17,3 | 23,4 | 41,2 | 52 | 51,1 | 40,23 |
