Подробное описание

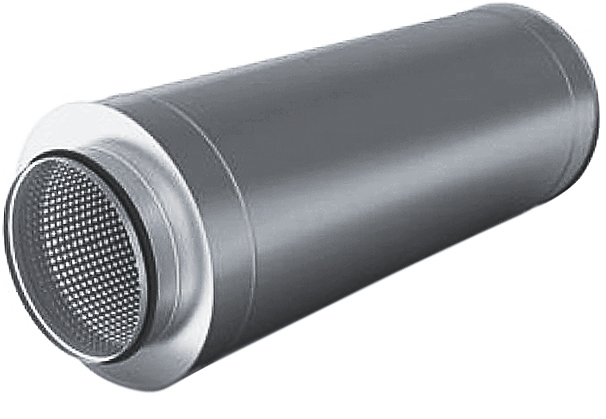

Трубчатый шумоглушитель предназначен для снижения уровня шума от вентиляторов. Максимальная температура перемещаемого воздуха составляет 70°С. Шумоглушитель выполняется в виде двух круглых воздуховодов из стального оцинкованного листа, вставленных один в другой. Пространство между наружным (гладким) и внутренним (из сетки) воздуховодами заполнено звукопоглощающим материалом (базальт кашированный). Монтаж шумоглушителя можно осуществлять в любом положении. Потеря давления на шумоглушителе трубчатого типа та же, что и на эквивалентном участке круглого воздуховода.
Технические характеристики
SНK-125//900
Типовое обозначение
шумоглушителя
Присоединительный
диаметр, мм
Длина, мм

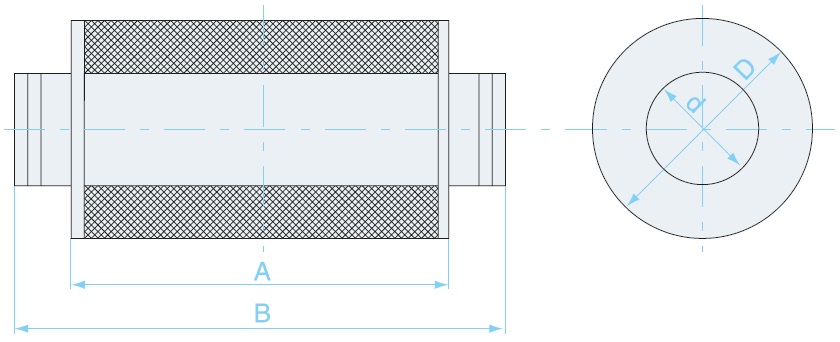

| Модель | d, мм | D, мм | A, мм | B, мм | Масса, кг |
|---|---|---|---|---|---|
| SHK-100/600 | 100 | 220 | 600 | 720 | 5,29 |
| SHK-100/900 | 100 | 220 | 900 | 1020 | 6,15 |
| SHK-125/600 | 125 | 245 | 600 | 720 | 5,29 |
| SHK-125/900 | 125 | 245 | 900 | 1020 | 6,15 |
| SHK-160/600 | 160 | 280 | 600 | 720 | 5,47 |
| SHK-160/900 | 160 | 280 | 900 | 1020 | 7,43 |
| SHK-200/600 | 200 | 320 | 600 | 720 | 6,59 |
| SHK-200/900 | 200 | 320 | 900 | 1020 | 8,89 |
| SHK-250/600 | 250 | 370 | 600 | 720 | 8,01 |
| SHK-250/900 | 250 | 370 | 900 | 1020 | 10,73 |
| SHK-315/600 | 315 | 435 | 600 | 720 | 10,01 |
| SHK-315/900 | 315 | 435 | 900 | 1020 | 13,29 |
| Модель | Уровень звуковой мощности (Lwa, дБА) в октавных полосах чаястот (Гц) | |||||||
|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| SHK-100/600 | 4,5 | 6,3 | 15 | 20,5 | 30,5 | 32,3 | 30,2 | 16 |
| SHK-100/900 | 6,3 | 8,5 | 15 | 24 | 32,6 | 35,5 | 30,3 | 21,3 |
| SHK-125/600 | 4,2 | 6 | 12,5 | 16,3 | 25,6 | 23,4 | 24,3 | 17,5 |
| SHK-125/900 | 5,6 | 9,5 | 17,6 | 29 | 35,4 | 38 | 34,5 | 20,1 |
| SHK-160/600 | 3,5 | 5,3 | 11,2 | 15,5 | 23 | 31,6 | 23 | 16,2 |
| SHK-160/900 | 4 | 7,8 | 16,2 | 22,8 | 33 | 36,2 | 32,6 | 19,5 |
| SHK-200/600 | 3,6 | 4 | 8 | 14 | 20,3 | 28,5 | 18,2 | 15,3 |
| SHK-200/900 | 3 | 4 | 8 | 14 | 20,3 | 28,5 | 18,2 | 15,3 |
| SHK-250/600 | 1,5 | 2,3 | 7,3 | 13,5 | 19,3 | 22,6 | 13 | 11 |
| SHK-250/900 | 2,5 | 3 | 9,1 | 15 | 26,8 | 27,5 | 16,8 | 13,6 |
| SHK-315/600 | 0,5 | 1,5 | 3 | 11 | 14 | 19 | 8 | 7 |
| SHK-315/900 | 1,3 | 2,6 | 7,5 | 14,3 | 23,5 | 21 | 12 | 9 |
