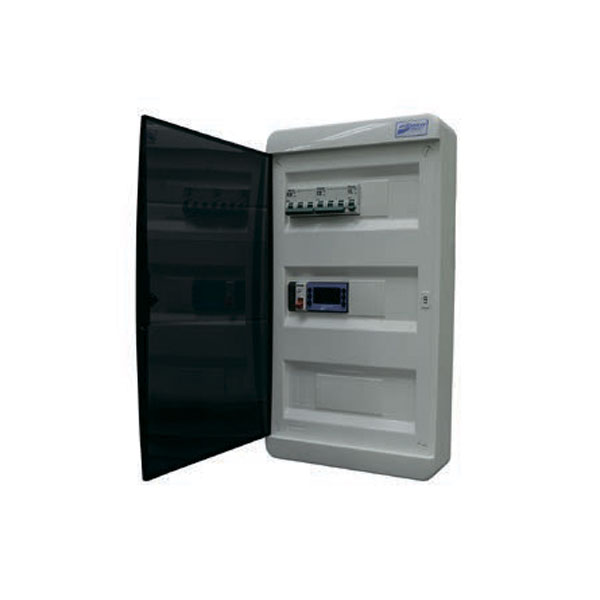

Щиты управления вентиляционные с водяным калорифером типа ЩУВВК

Технические характеристики и габаритные размеры щитов управления ЩУВВК

Стандартно щиты изготавливаются в пластиковом корпусе степень защиты IP 41 (другое IP по запросу), но в зависимости от количества подключаемых вентиляторов, их мощности и напряжения, а также от выбранных до- полнительных функций могут использоваться металлические корпуса IP 31 (другое IP по запросу). Информацию о габаритах, материале (пластик, металл) и степени пыле-влагозащиты корпуса (IP) можно уточнить при запросе.
Щиты управления могут эксплуатироваться только в условиях умеренного и холодного климата по категории размещения 4 (УХЛ4) согласно ГОСТ 15150.

Условия эксплуатации:

Рабочая температура окружающей среды от +5°C до +35°C.
Другое климатическое исполнение по запросу.

Рекомендуемые дополнительные функции:

/5.1, /5.2, /5.3 – данные функции рекомендуются для защиты двигателя вентилятора от перегрева и выхода его из строя;
/7 – использование этой опции позволяет отслеживать состояние загрязненности фильтров и вовремя их заменять, предотвращая загрязненность системы и поломку вентиляторов в следствии перегрузки;
/9 – данная функция позволяет защитить водяной калорифер при температурах наружного воздуха ниже 0°С от его замораживания и разрушения.
В комплект поставки щита управления входит: датчик наружной температуры, датчик приточного воздуха, датчик температуры обратной воды.

Порядок подбора щита управления:

– Выбирается комплектация щита управления – I или II (I – стандартная комплектация, II – комплектация повышенного качества).
– Указывается тип щита.
– Выбираются дополнительные функции щита.
– Указывается тип насоса (на 220В или 380В) и при необходимости его ток.
– Далее выбирается тип, напряжение, мощность, ток и дополнительные функции каждого вентилятора (приточного, при наличии дополнительно приточного резервного, вытяжного, вытяжного резервного).

Если вытяжной вентилятор включается отдельно от приточного, то необходимо поставить префикс «о», например
Во – означает, что вытяжной вентилятор включается отдельно от приточного, при отсутствие данного префикса все вентиляторы включаются совместно с приточным.
Дополнительная функция /11 относится к резервному вентилятору и реализуется при наличии дополнительных функций /5.1, /5.2, /5.3 или /22 (кроме взрывозащищенных вентиляторов) у основного вентилятора.
При комплектации щита управления датчиками они поставляются без соединительного кабеля.

Дополнительные функции щитов управления типа ЩУВВК

* Требуются на приточном и вытяжном канале клапаны c приводом на 24В постоянного тока с управлением 0-10В функция /4.2.2.
** При заказе необходимо указать напряжение, мощность и ток привода рекуператора.
*** Управляющий сигнал 0-10В , питание на привод: напряжение 24В постоянного тока, расчетная мощность до 5 ВА.
**** Степень пыле-влагозащиты IP20. Необходимо это учитывать при выборе данной функции и условий  планируемого места размещения устройства.

Дополнительные функции вентиляторов, подключаемых к щитам управления типа ЩУВВК

* Расстояние от преобразователя частоты до вентилятора должно быть не более 30м (для неэкранированного кабеля)
** Дополнительная функция /5.1 применяется для двигателей без встроенной термозащиты, а дополнительные функции /5.2 и /5.3 – для двигателей со встроенной термозащитой.
*** Дополнительная функция /7 «индикация загрязнения воздушного фильтра» указывается только у основного приточного или вытяжного вентилятора и, в зависимости от этого, контролирует состояние фильтра в приточном или вытяжном воздуховоде.
**** Комплектация дополнительными функциями /11 и /11.1 не возможна без комплектации дополнительными функциями /5.1, /5.2, /5.3 или /22 (кроме взрывозащищенных вентиляторов).
***** Функция /23 запуск вентилятора по схеме «звезда-треугольник» невозможна для взрывозащищенных вентиляторов! А также НЕ возможна для вентиляторов у которых в клеммной коробке двигателя НЕТ выводов всех концов обмоток и (или) рабочее напряжение вентилятора НЕ соответствует 380Δ/660Y.

Примеры принципиальных схем управления системой вентиляции на базе щита типа ЩУВВК с возможными дополнительными функциями

Принципиальная схема управления приточной установкой на базе щита типа ЩУВВК с пластинчатым рекуператором

1,10 – Электропривод воздушной заслонки (24 В или 220 В); 2 – Датчик температуры наружного воздуха;
3 – Электропривод байпасного клапана (напряжением 220 В с возвратной пружиной );
4, 6 -Дифференциальное реле давления (контроль работы вентилятора);
5 – Дифференциальное реле давления (контроль обмерзания рекуператора);
7- Термостат защиты от замерзания теплообменника; 8- Датчик температуры приточного воздуха;
9, 11 – Дифференциальное реле давления (контроль засорения фильтра);
12- Электропривод клапана горячей воды (24 В); 13- Циркуляционный насос (230 В);
14- Датчик температуры обратной воды; 15- Датчик температуры вытяжного воздуха;
16- Электропривод клапана холодной воды (24 В).

Маркировка для вышеуказанной принципиальной схемы:

Щит упр. Iк ЩУВВК/9/13.1.2/14.1/25-H1(1,2А)-П 0,87(380/1,8А)/2.1/4.1/5.2/7/22-В 0,51(220/2,32А)/4.1/5.2/7/22
               где:  Щит упр. Iк ЩУВВК – щит управления со стандартными комплектующими (Iк)
               приточной установкой с водяным калорифером;
                             /9/13.1.2/14.1/25 – номера дополнительных функций щита управления:
                              – /13.1.2 – управление рекуперацией (пластинчатый рекуператор)
                                с байпасным клапаном с элетроприводом с возвратной пружиной
                                напряжением на 220В (управление открыто/закрыто);
                              – /14.1 – управление водяным охладителем – управляющий сигнал 0-10В постоянного тока;
                              – /25 – управление температурой вытяжного воздуха (температурой в помещении)
                                по датчику температуры в вытяжном канале (компенсация температуры
                                приточного воздуха по температуре вытяжного);
                             Н1 – управление (включение/выключение) однофазным насосом смесительного узла
                             напряжением на 220 В номинальным током 1,2А;
                          П – приточный вентилятор;
                          0,87(380/1,8А) – мощность, напряжение и ток приточного вентилятора, кВт(В/А);
                           /2.1/4.1/5.2/7/22 – номера дополнительных функций приточного вентилятора:
                             – /2.1 – регулировка оборотов приточного вентилятора на 380 В в ручном режиме;
                             – /4.1 – управление приводом воздушной заслонки на 220В с возвратной пружиной;
                             – /5.2 – биметаллическое реле защиты двигателя на 220/380 В;
                             – /7 – индикация загрязнения воздушного фильтра;
                             – /22 – контроль работы вентилятора по реле давления;
                          В – вытяжной вентилятор;
                          0,51(220/2,32А) – мощность, напряжение и ток вытяжного вентилятора, кВт(В/А);
                          /4.1/5.2/7/22 – номера дополнительных функций вытяжного вентилятора.

Принципиальная схема управления приточной установкой на базе щита типа ЩУВВК с роторным рекуператором

1, 3 – Электрический подогрев заслонки; 2, 4 – Электропривод воздушной заслонки (24 В или 220 В);
5- Датчик температуры наружного воздуха; 6, 14 – Дифференциальное реле давления (контроль засорения фильтра);
8, 15 – Дифференциальное реле давления (контроль работы вентилятора);
7 – Канальный датчик температуры удаляемого воздуха; 9 – Датчик температуры обратной воды;
10 – Электропривод клапана отопительной воды (24 В); 11 – Циркуляционный насос;
12- Термостат для защиты от обмерзания теплообменника; 13-Термостат защиты от обмерзания испарителя;
16- Датчик температуры вытяжного воздуха; 17 – Датчик температуры вытяжного воздуха.

Маркировка для вышеуказанной принципиальной схемы:

Щит упр. IIк ЩУВВК/9/13.2/14.2.1/25-H1(0.93А)-П 0,49(380/0,82А)/2.2/4.1/5.2/7/8(0,125кВт/220)/22-В 0,49(380/0,82А)/2.2/4.1/5.2/7/8(0,125кВт/220)/22
               где:  Щит упр. IIк ЩУВВК – щит управления с комплектующими повышенного качества (IIк)
               приточной установкой с водяным калорифером;
                            /9/13.2/14.2/25 – номера дополнительных функций щита управления:
                              – /9 – термостат защиты от замерзания;
                              – /13.2 – управление рекуперацией (роторный рекуператор);
                              – /14.2.1 – управление фреоновым охладителем 1 ступень;
                              – /25 – управление температурой вытяжного воздуха (температурой в помещении)
                                по датчику температуры в вытяжном канале (компенсация температуры
                                приточного воздуха по температуре вытяжного);
                           Н1 – управление (включение/выключение) однофазным насосом смесительного узла
                           напряжением на 220 В номинальным током 0,93А;
                          П – приточный вентилятор;
                          0,49(380/0,82А) – мощность, напряжение и ток приточного вентилятора, кВт(В/А);
                           /2.2/4.1/5.2/7/8(0,125кВт/220)/22 – номера дополнительных функций приточного вентилятора:
                             – /2.2 – регулировка оборотов вентилятора на 380 В в автоматическом режиме;
                             – /4.1 – управление приводом воздушной заслонки на 220В с возвратной пружиной;
                             – /5.2 – биметаллическое реле защиты двигателя на 220/380 В;
                             – /7 – индикация загрязнения воздушного фильтра;
                             – /8 – управление подогревом ламелей воздушного клапана;
                             – (0,125кВт/220) – мощность и напряжение нагревательных элементов клапана (кВт/В);
                             – /22 – контроль работы вентилятора по реле давления;
                         В – вытяжной вентилятор;
                         0,49(380/0,82А) – мощность, напряжение и ток вытяжного вентилятора, кВт(В/А);
                           /2.2/4.1/5.2/7/8(0,125кВт/220)/22 – номера дополнительных функций вытяжного вентилятора.
