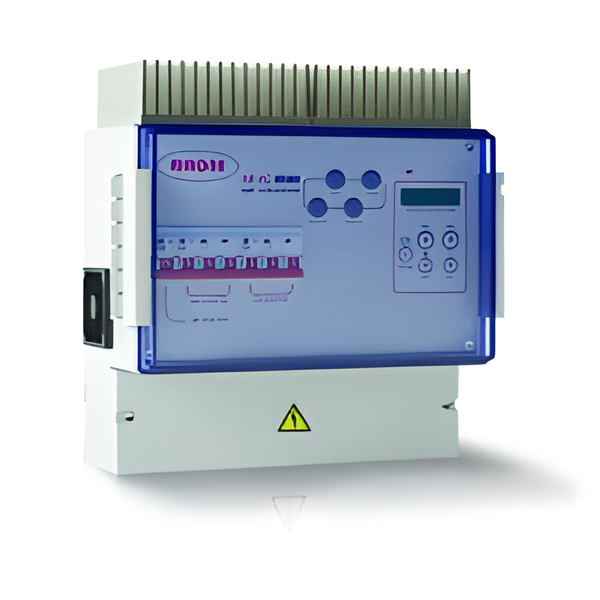

Описание
-Интеллектуальный алгоритм
-Нагрев электрическим калорифером
-Охлаждение водой или фреоном (ККБ)
-Энергосбережение. Все виды рекуператоров
-Рециркуляция с выбором режима энергосбережения
-Электронная программируемая защита двигателей вентиляторов
-Пульт ДУ, Modbus, SCADA
-Мобильное управление по Bluetooth или Wi-Fi
-Габариты (ШхВхГ) 325х335×170 мм
-Класс защиты IP 41
Модификация AE-AC3-…X
Модульные шкафы автоматики AE-AC3, имеющие суффикс “Х”, являются упрощенным вариантом выпускаемых моделей. Особенностью является отсутствие в них мотор-автомата и контактора для подключения электродвигателя вентилятора. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения PS) при подключении мощных вентиляторов.
Маркировка: Цифра в маркировке модуля означает максимальную мощность первой плавной ступени электрокалорифера:
AE-AC3-13 — до 13 кВт (1 ступень, до 20 А / 3х400В)
AE-AC3-17 — до 17 кВт (1 ступень, до 25 А / 3х400В)
AE-AC3-27 — до 27 кВт (1 ступень, до 40 А / 3х400В)
Функции управления:
– Заслонкой наружного воздуха с возвратной пружиной и с трехпозиционным приводом ~220В или +24В, в том числе с предварительным подогревом до 1,1 кВт (1х230В);
– Приточным (и вытяжным) вентиляторами общей мощностью до 7,5 кВт (3х400В) или до 3 вентиляторов до 3,5 кВт (1х230В), суммарный ток двигателей до 16 А / 3х400В;
– Электрическим калорифером мощностью до 27 кВт плавной ступени (макс. до 216 кВт с применением модулей расшире- ния и специальных прошивок);
– Водяным охладителем с 3-позиционным приводом клапана ~220В (+24В), или с приводом +24В по сигналу 0-10В;
– Компрессорно-конденсаторным блоком с ЭМ клапаном и датчиками давления фреона, ~220В до 5 А, или фреоновым охладителем с собственной автоматикой (до 2 контуров ККБ с ротацией, для равномерного износа);
– Пластинчатым, роторным или гликолевым рекуператором;
– Рециркуляцией с возможностью выбора приоритета — энергосбережение или качество воздуха;
– Регулирование температуры приточного воздуха;
– Каскадное регулирование температуры воздуха в помещении, с ограничением min и max температуры приточного воздуха.
Функции включения и контроля:
– Защита питающих цепей автоматическими выключателями;
– Программируемый автомат защиты двигателя — совместимость с однофазным и трехфазным оборудованием, защита по току и от перекоса или выпадения фаз;
– Регулирование скорости вентилятора — плавно или ступенчато, со снижением в случае недостаточного подогрева;
– Задание индивидуального значения мощности для каждой ступени электрокалорифера;
– Световая индикация подачи питающего напряжения и включения системы;
– Контроль загрязнения воздушного фильтра;
– Контроль работы вентилятора по датчику перепада давления с программируемой задержкой срабатывания, или по термоконтактам;
– Включение резервного вентилятора при аварии основного;
– Три уровня активной защиты от замораживания по датчикам температуры;
– Защита от замораживания по капиллярному термостату;
– Контроль давления фреона;
– Контроль сигнала внешней пожарной сигнализации;
– Контроль обрыва датчиков температуры;
– Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее;
– ДУ включением/выключением или переключением режимов «День/Ночь»;
– Текстовые сообщения об аварийных ситуациях;
– Защита сервисного меню паролем;
– Энергонезависимая память;
– Поддержка Modbus и SCADA;
– Поддержка управления с мобильных устройств по Bluetooth и Wi-Fi;
– Выход на внешнюю сигнализацию об аварии.
Дистанционное управление шкафом автоматики:
1. Пульт дистанционного управления вентиляцией АRC
2. Управление вентиляцией с мобильных устройств по Bluetooth
3. Управление вентиляцией с мобильных устройств по Wi-Fi и Интернет
4. Управление по Modbus и через SCADA-cистему
Применение
Для управления системой приточной и/или приточно-вытяжной вентиляции с электрическим нагревателем (может использоваться совместно с водяным калорифером) и водяным или фреоновым охладителем (до 2 контуров ККБ с ротацией, для равномерного износа), рекуперацией и рециркуляцией, с возможностью управления наружными регулятора- ми скорости вентиляторов.
