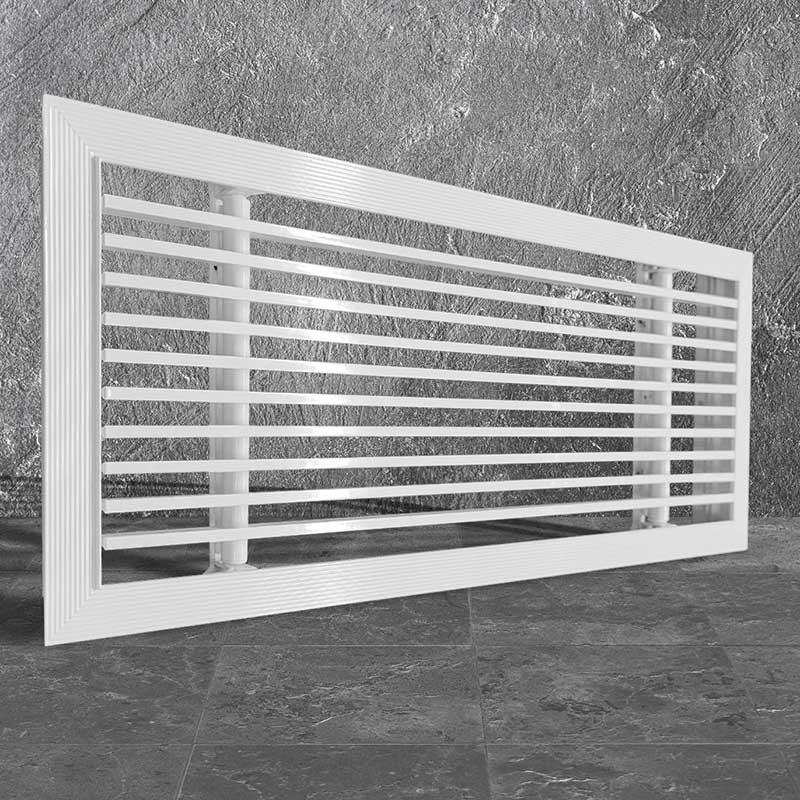

Описание решетки скрытого монтажа ARS-Line-LS
Щелевые решетки со съемным жалюзийным полотном ARS-Line-LS используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы. Они обеспечивают подачу свежего или удаление загрязненного воздуха из помещений.

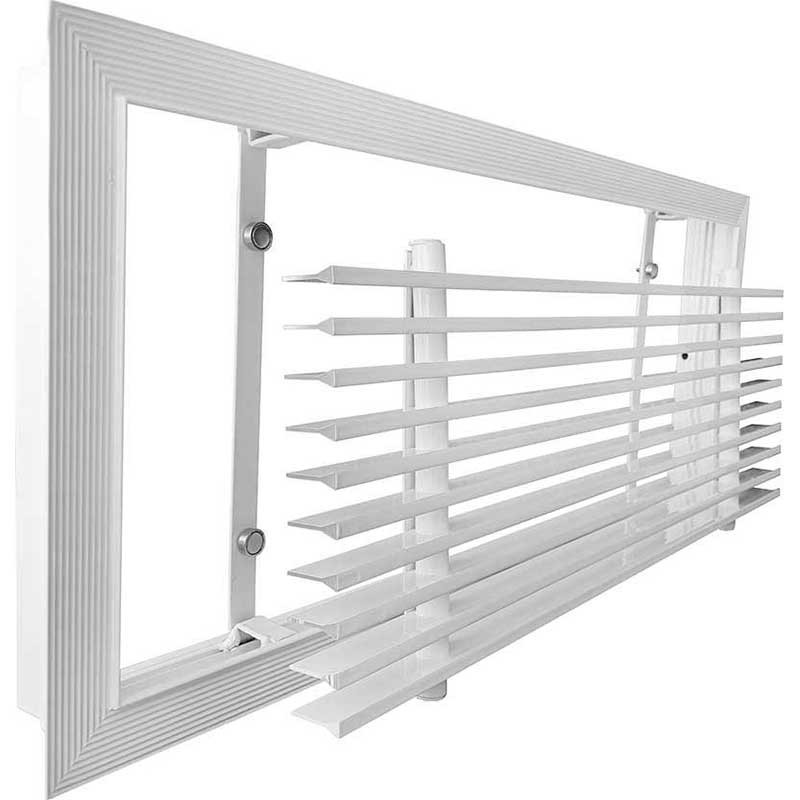

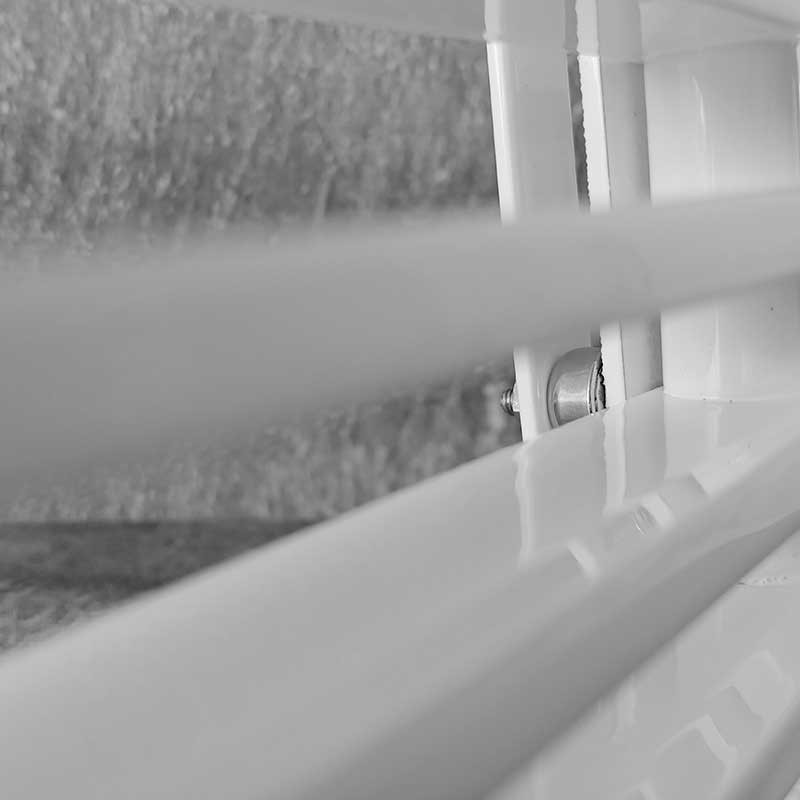

Отличительной особенностью решетки ARS-Line-LS является съемное жалюзийное полотно на магнитах, что значительно облегчает обслуживание вентиляционного канала в процессе эксплуатации. Неподвижные жалюзи Y-образной формы имеют ширину 5,5 мм и образуют ровные щели шириной 10 мм. Рамка линейной решетки имеет специальную форму для того, чтобы после монтажа решетки её не было видно, видимой частью в помещении остается только жалюзийное полотно. Рамка оснащена “полкой” 2,3 мм под шпаклевку. Ребристая поверхность профиля улучшает адгезию финишного материала.
Решетки данного типа возможно изготавливать любого размера с шагом 1 мм. Минимальные рекомендуемые размеры 200х100, максимальные – 2000х1000.
Щелевые решетки ARS-Line-LS изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001. По умолчанию корпус решетки окрашивается в стандартный белый цвет RAL 9016. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL.
Для подключения к системе воздуховодов решетки комплектуются камерой статического давления – КСД или КСР. Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке. Статическая камера изготавливается из оцинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.
К воздуховоду щелевые решетки монтируются посредством камеры статического давления(КСД). Решетка крепится саморезами к закладным деталям в КСД через крепежные элементы в решетке. После установки решетки к КСД, производится облицовка гипсокартоном (под гипсокартон на решетке предусмотрена полка 6 мм). Для лучшей адгезии финишного материала рамка имеет перфорацию.
