Данное оборудование предназначено для приточных и вытяжных вентиляционных систем. Оно подходит для использования в жилых, торговых и офисных помещениях. Установка осуществляется скрытым способом под шпаклевку.
МАТЕРИАЛЫ
- Профиль: Экструдированный алюминиевый профиль АД31 по ГОСТ 22233-2018.
- Покрытие: Полимерно-порошковое окрашивание.

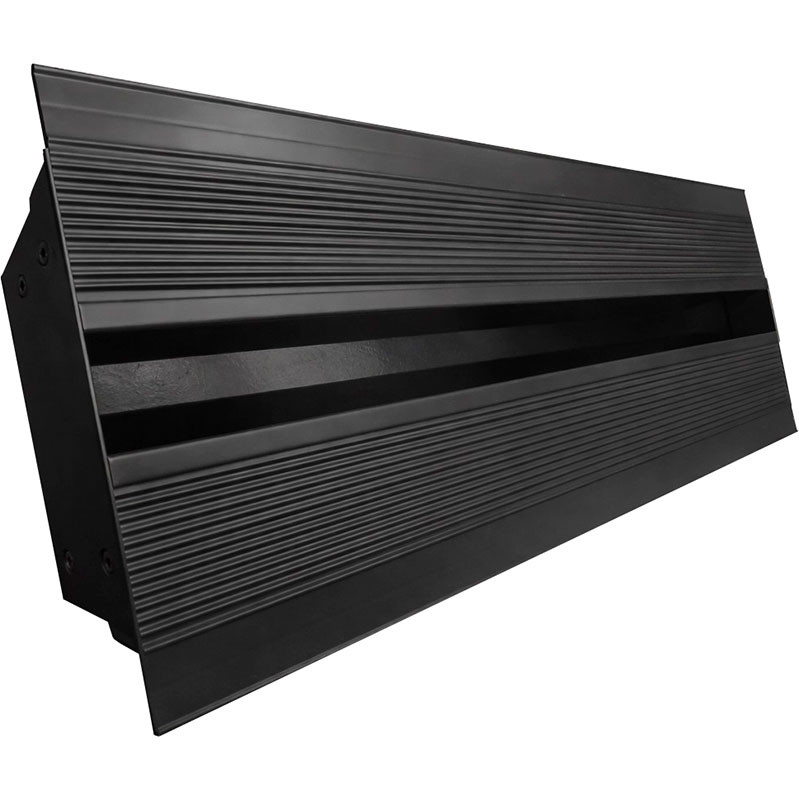

- Цвет: Любой цвет по каталогу RAL Classic (рекомендуется черный RAL 9005)

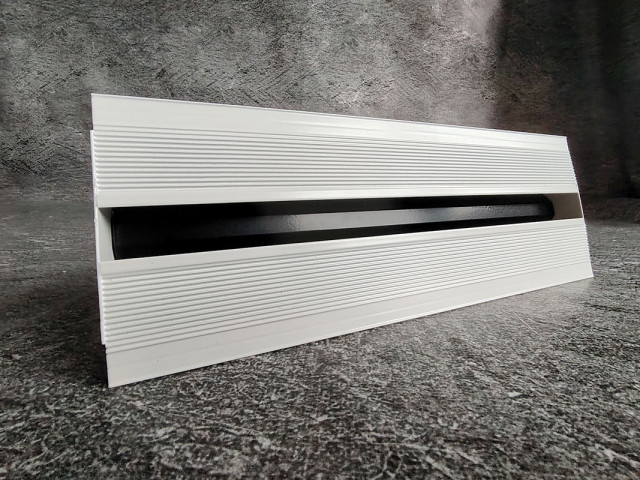

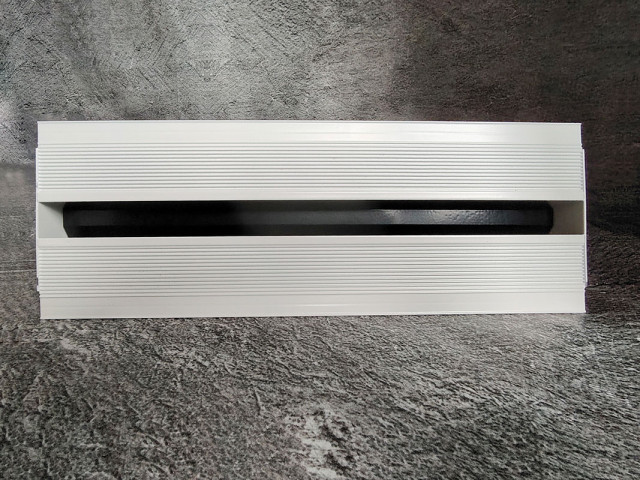

КОНСТРУКЦИЯ
Количество щелей: 1 Высота щели: 10-40 мм
Длина модульной секции: 200 – 2900 мм

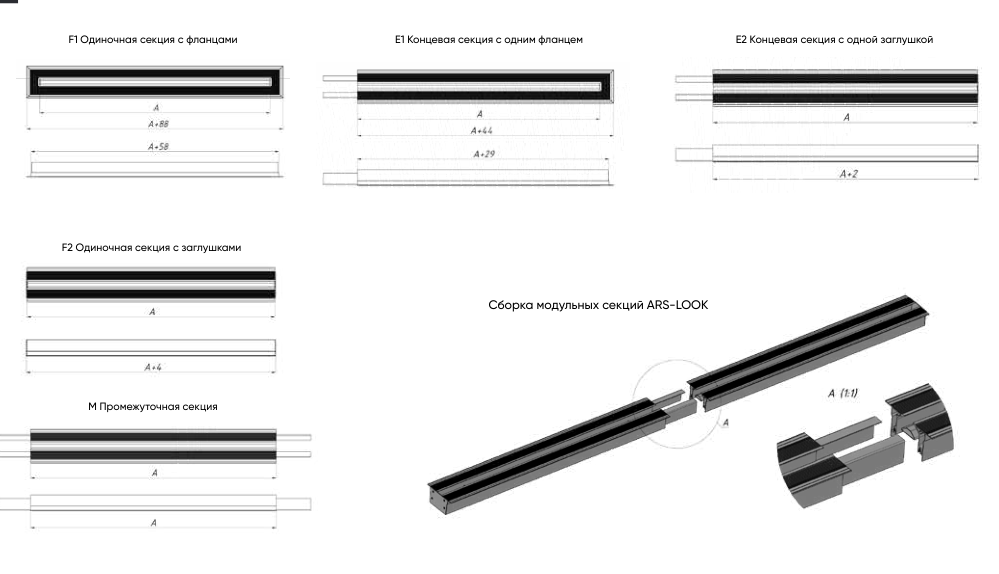

Модульная сборка:
Возможна модульная сборка в непрерывную линию из составных секций, в том числе угловых

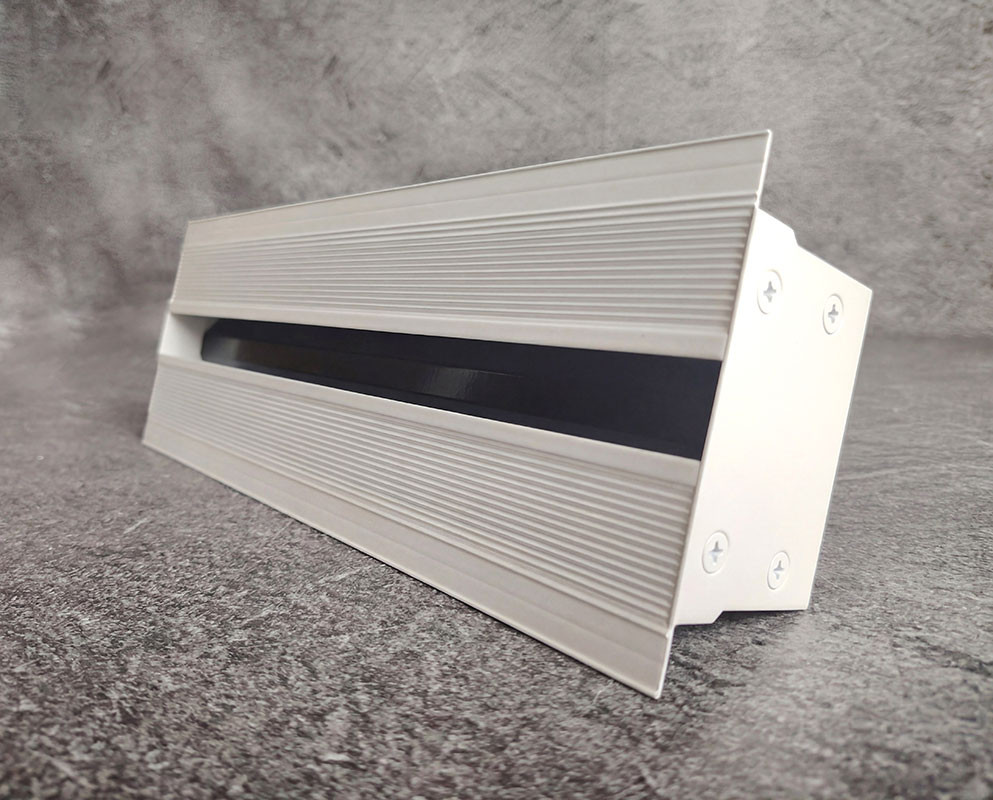

Рамка:
Полка под шпаклевку 0,9 мм; углубления со специальной формой паза для лучшего сцепления шпаклевки и исключения ее отслоения; углубление для позиционирования самореза при установке решетки
Комплектация:
Подвижный дефлектор для регулировки направления потока воздуха от вертикального до горизонтального. Выравниватель потока воздуха по запросу.
КАМЕРА СТАТИЧЕСКОГО ДАВЛЕНИЯ
Для подключения диффузоров к системе вентиляции и кондиционирования используется камера статического давления (КСД или КСР). Она обеспечивает равномерное распределение воздушных масс через сечение решетки.
КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.
Статическая камера изготавливается из цинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика.
По умолчанию все изделия поставляются в неокрашенном виде.
ТИПЫ КСД:
Камеры статического давления с овальной и прямоугольной врезками позволяют уменьшить монтажное пространство и тем самым максимально сохранить полезную площадь помещения.

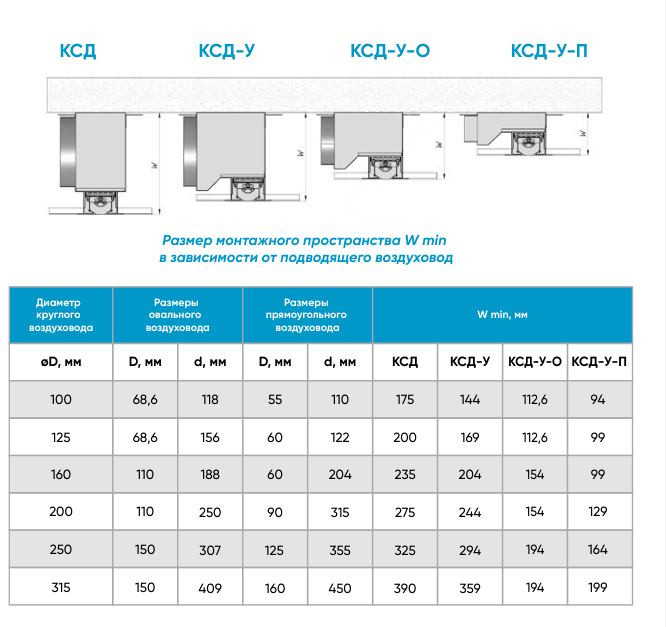

Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.
- КСД – стандартная камера с круглой врезкой
- КСД-У – уменьшенная камера с круглой врезкой
- КСД-У-О – уменьшенная камера с овальной врезкой
- КСД-У-П – уменьшенная камера с прямоугольной врезкой

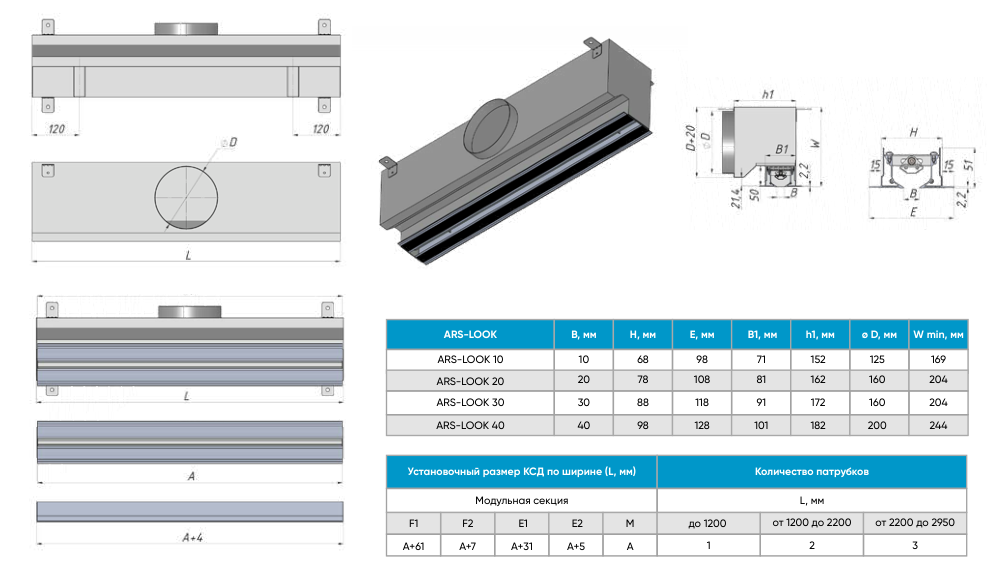

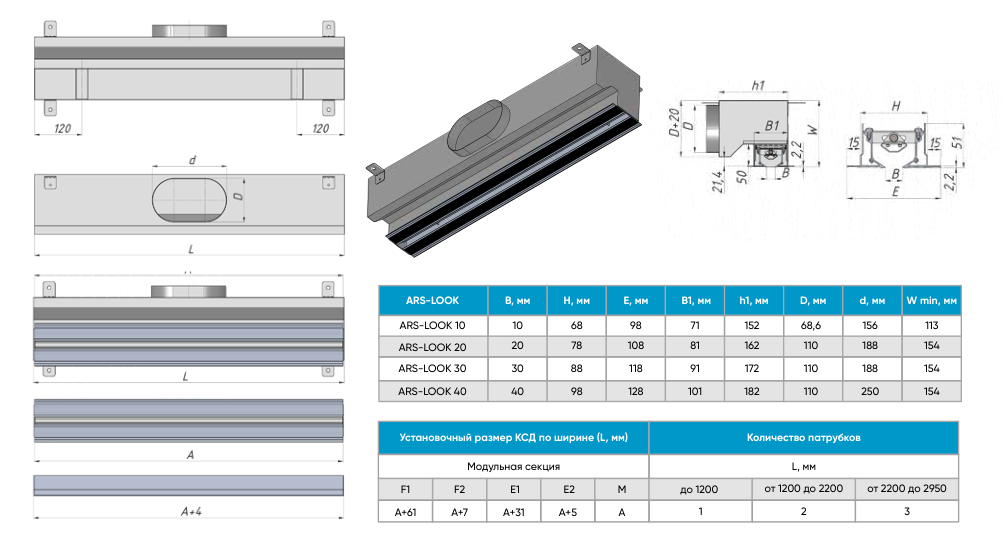

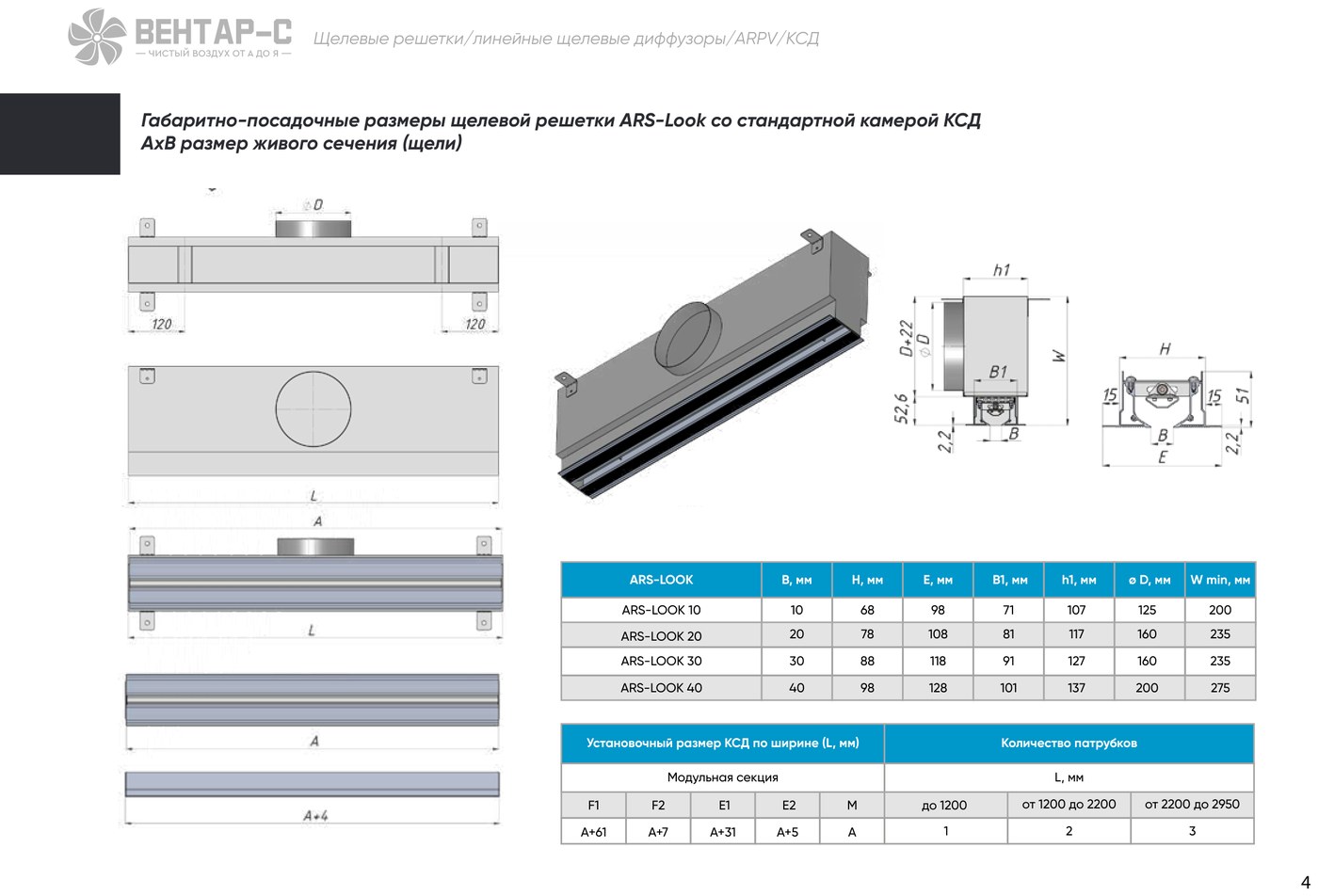

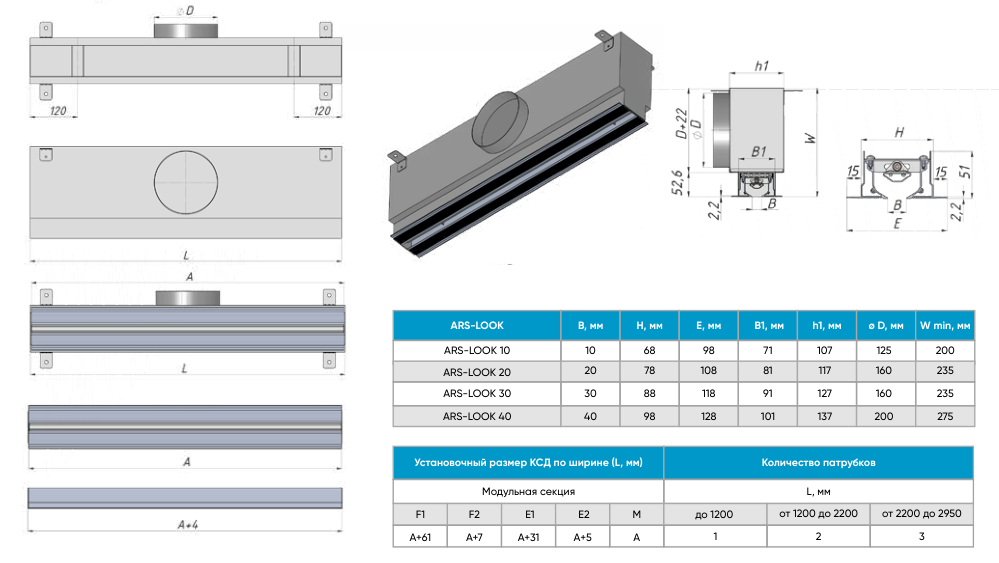

Габаритно-посадочные размеры щелевой решетки ARS-Look со стандартной камерой КСД АхВ размер живого сечения (щели)
Габаритно-посадочные размеры щелевой решетки ARS-Look с уменьшенной камерой с овальной врезкой КСД-У-О АхВ размер живого сечения (щели)
Габаритно-посадочные размеры щелевой решетки ARS-Look с уменьшенной камерой с прямоугольной врезкой КСД-У-П АхВ размер живого сечения (щели)
Габаритно-посадочные размеры решетки ARS-LOOK по длине щели (А,мм)
МОНТАЖ

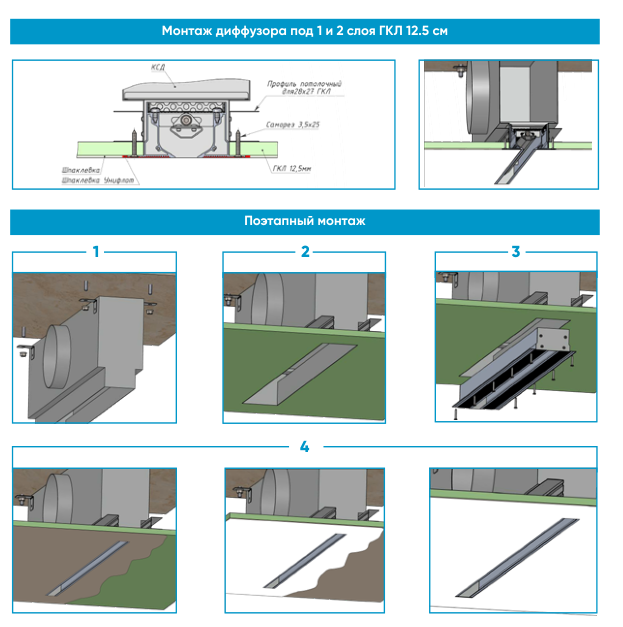

Установка диффузоров выполняется после завершения монтажа КСД и подвесных потолков на металлическом каркасе с облицовкой из гипсокартонных листов (ГКЛ).
В случае монтажа непрерывной конструкции, необходимо устанавливать в места соединения выравнивающие пластины – коннекторы (входят в комплект поставки модульных секций).

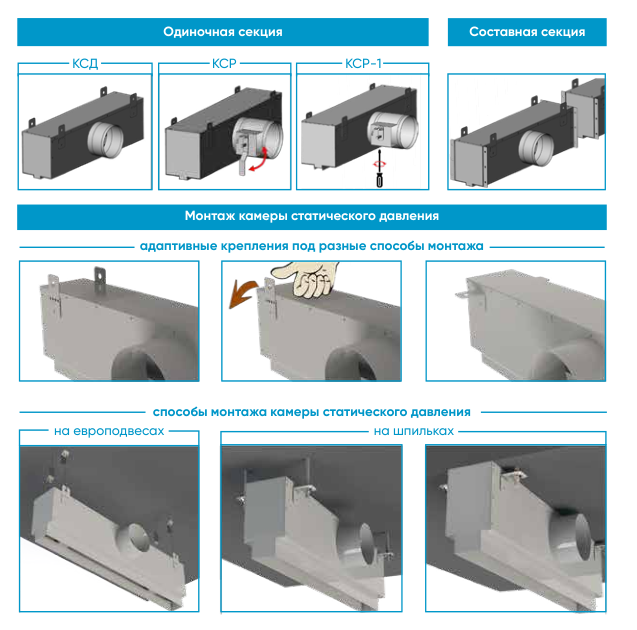

- Установка КСД До монтажа подвесных потолков установить на потолке камеру статического давления без решетки. Для этого в потолке вбиваются анкера и вкручиваются шпильки.
- Монтаж потолочного профиля
Монтируется металлический каркас и облицовывается гипсокартоном.
- Крепление диффузора
Фиксация диффузора осуществляется с помощью винтового соединения через внешний фланец. Для точного позиционирования самореза на фланце предусмотрено специальное углубление.
- Финишная отделка:
Шпаклевка и покраска. Под шпаклевку предусмотрена полка 0,9 мм. Места стыков решетки и ГКЛ рекомендуется зашпаклевать высокопрочной гипсовой шпаклевкой Унифлот (Knauf-Uniflott).

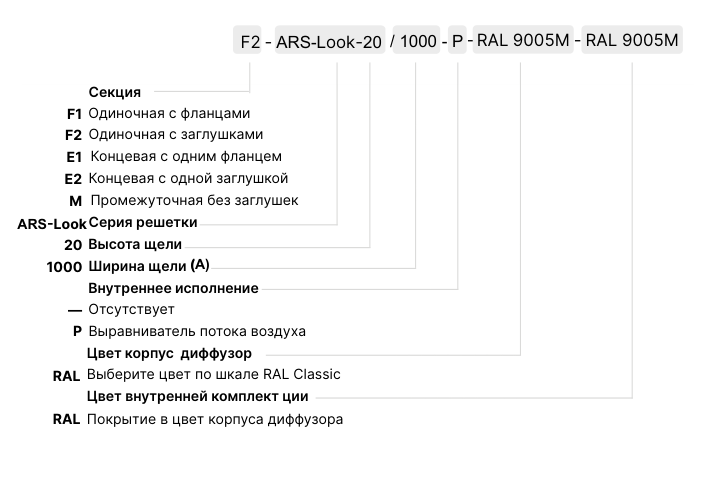

ПРИМЕР ЗАКАЗА

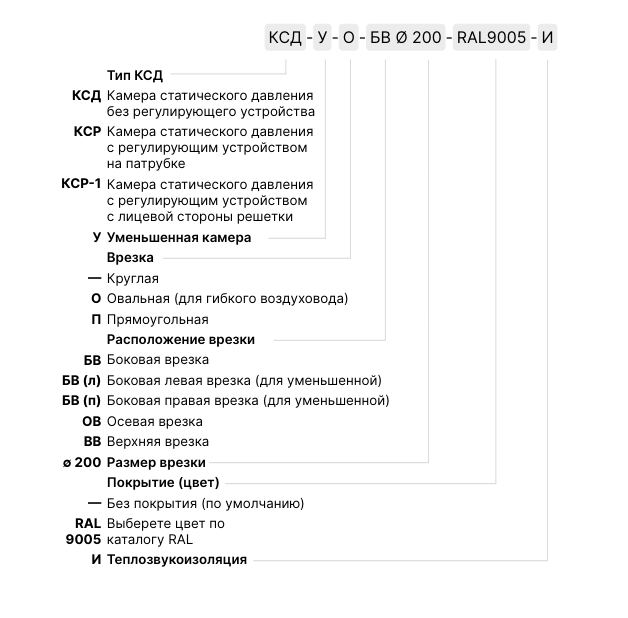

ПРИМЕР ЗАКАЗА КСД К ДИФФУЗОРУ
При заказе диффузора с камерой статического давления, определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются.
По требованию возможно изготовление КСД по чертежам заказчика.
