Линейный диффузор Airline-L

Щелевой диффузор используется в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы.

Артикул: Airline-L Категория:

Спецпредложение

Для получения скидки, заполните контактную форму

Линейный диффузор Airline-L предназначен для подачи и удаления воздуха системами вентиляции, кондиционирования и воздушного отопления. Линейные диффузоры вентиляционные Airline-L используются в качестве конечного декоративного элемента инженерной системы. Он обеспечивает подачу свежего или удаление загрязненного воздуха из помещений. Отличительной особенностью модели Airline-L является её дизайн, особая форма профиля образует длинную непрерывную воздушную линию в помещении, что отвечает требованиям самых современных дизайнерских идей.

Конструкция:

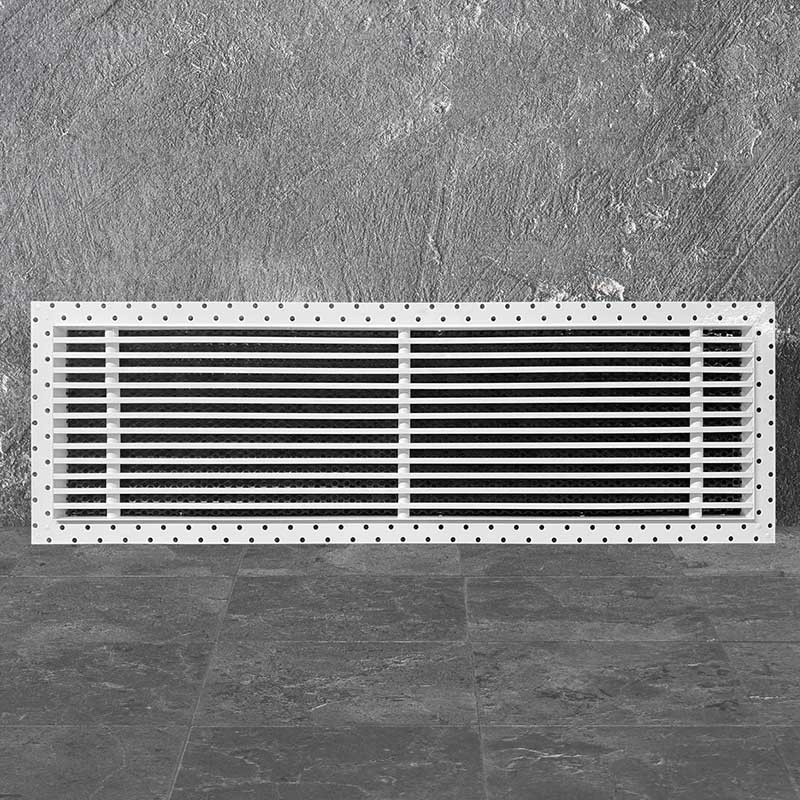

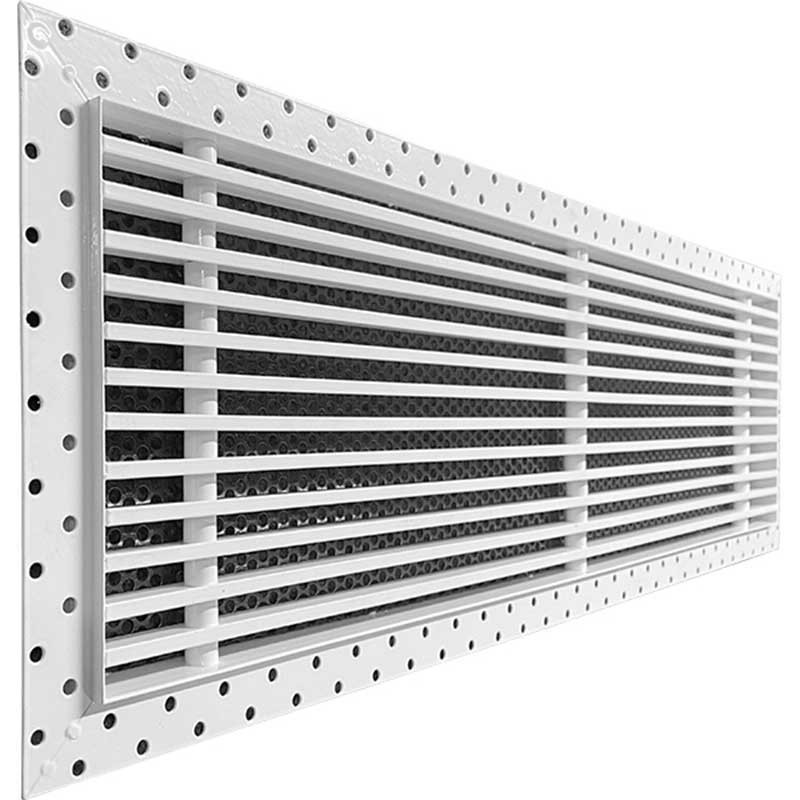

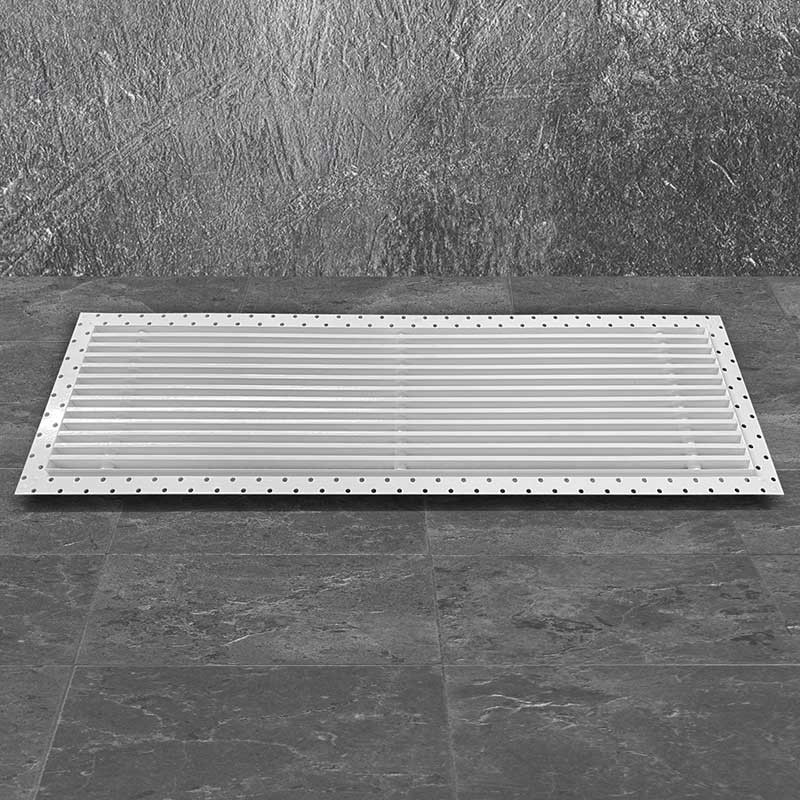

Линейный диффузор под штукатурку Airline-L представляет собой декоративную рамку из специального вентиляционного алюминиевого профиля и ламелей образующих ровные щели, внутрь рамки за ламелями установлена перфорированная стальная кассета черного цвета обеспечивающая равномерное истечение воздушных масс в помещение.

Рамка линейного диффузора имеет специальную форму для того, чтобы после монтажа линейного диффузора её не было видно, видимой частью в помещении остаются только образуемые ламелями линейные непрерывные слоты.

Окрашены линейные диффузоры Airline-L порошковой краской в цвет по шкале RAL. По-умолчанию корпус диффузора окрашиваются в стандартный белый цвет RAL 9016 , а внутренняя перфорированная кассета в чёрный цвет RAL9005 ,по индивидуальному заказу возможна окраска в любой цвет по шкале RAL как корпуса, так и внутренней части.

Камера статического давления.

Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления – КСД или КСР.


Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Статическая камера изготавливается из оцинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

Варианты монтажа.

К воздуховоду щелевые решетки монтируются посредством камеры статического давления(КСД).

Диффузор крепится саморезами к закладным деталям в КСД через перфорацию. После установки диффузора к КСД, производится облицовка гипсокартоном (под гипсокартон на диффузоре предусмотрена полка 6 мм). Для лучшей адгезии финишного материала рамка имеет перфорацию.



Габаритно-посадочные размеры решетки зависят от серии диффузора и ее типоразмера. Чтобы верно определить посадочный размер, необходимо воспользоваться расчетом по чертежам определенного типа решетки в данном каталоге.

Рассчитать цену линейного диффузора можно прямо сейчас , для этого необходимо ввести размер, выбрать цвет и дополнительный параметры \, и калькулятор рассчитает актуальную стоимость.
