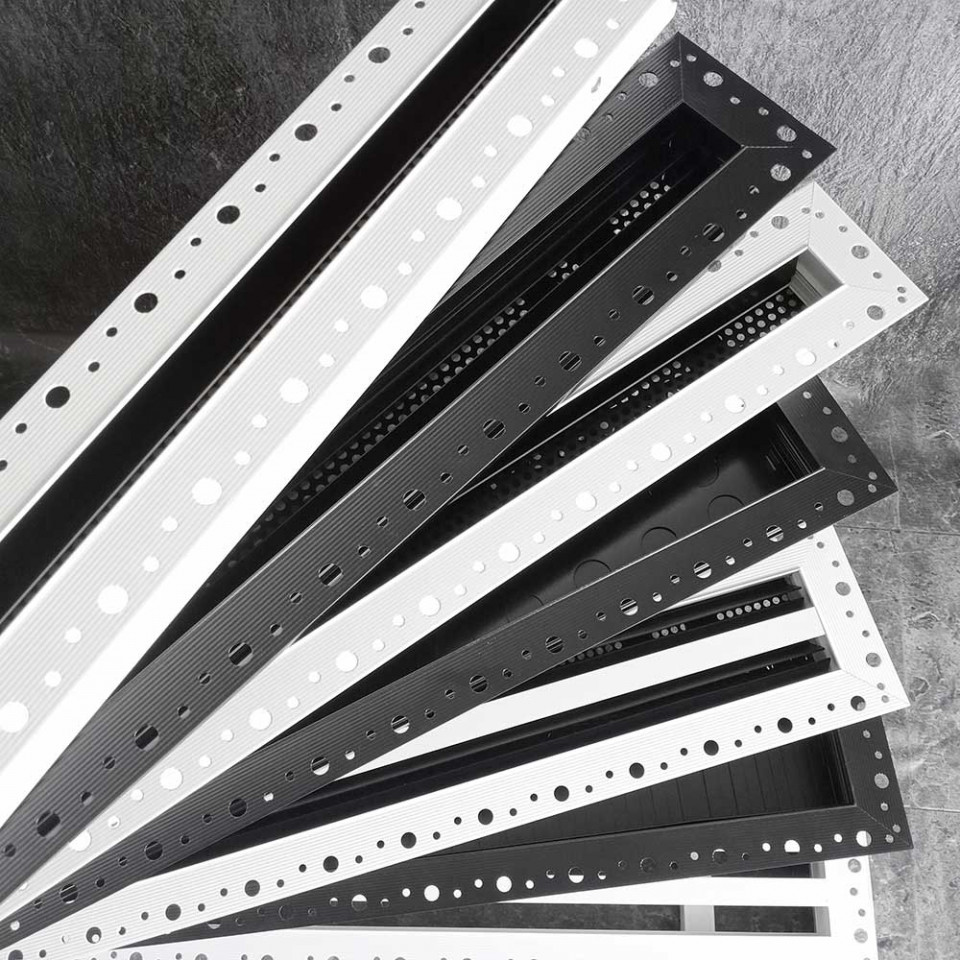

Щелевой диффузор скрытого монтажа AR-Slot

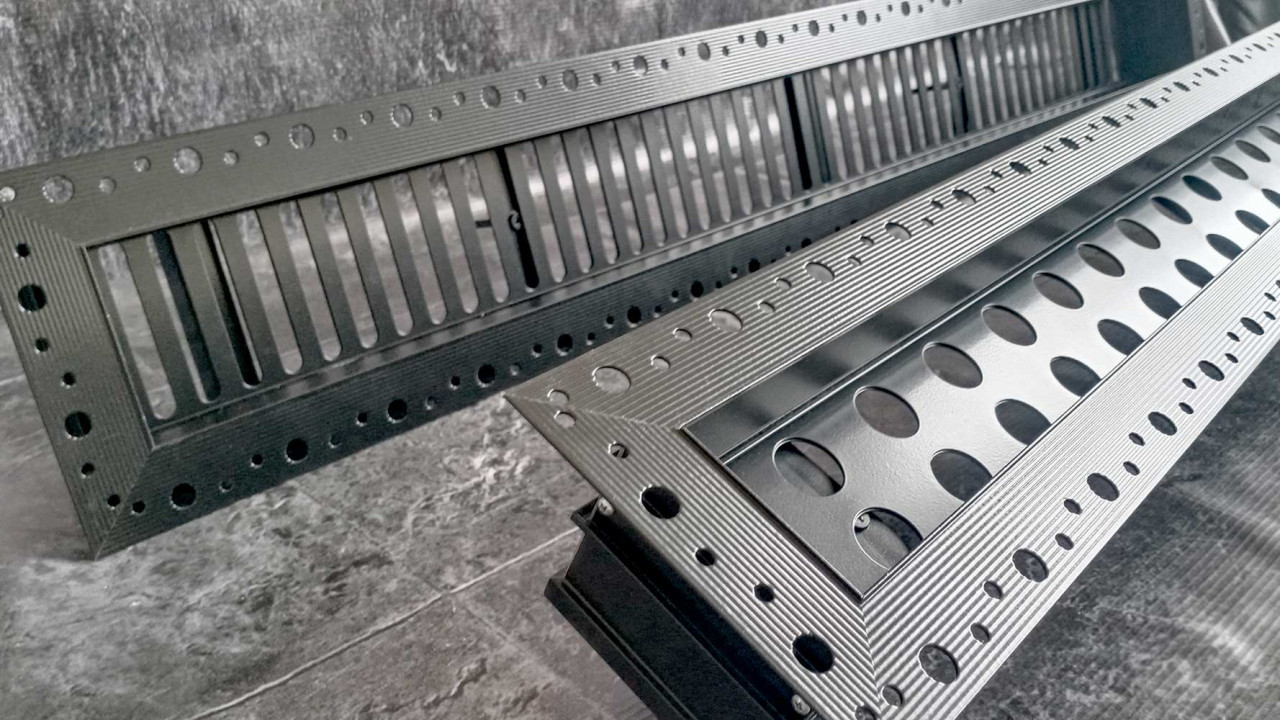

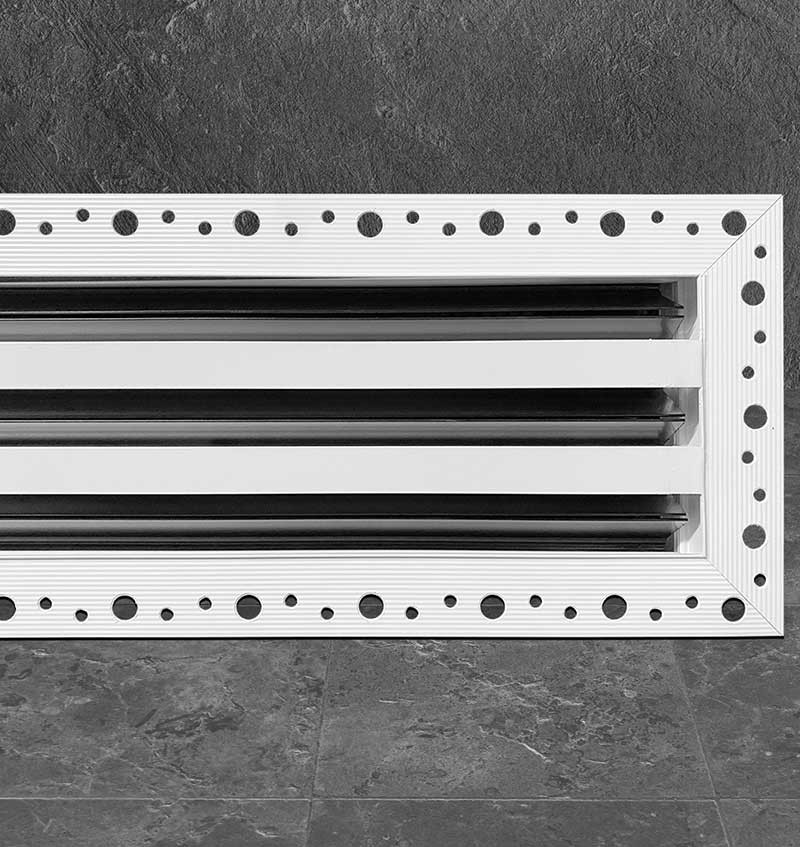

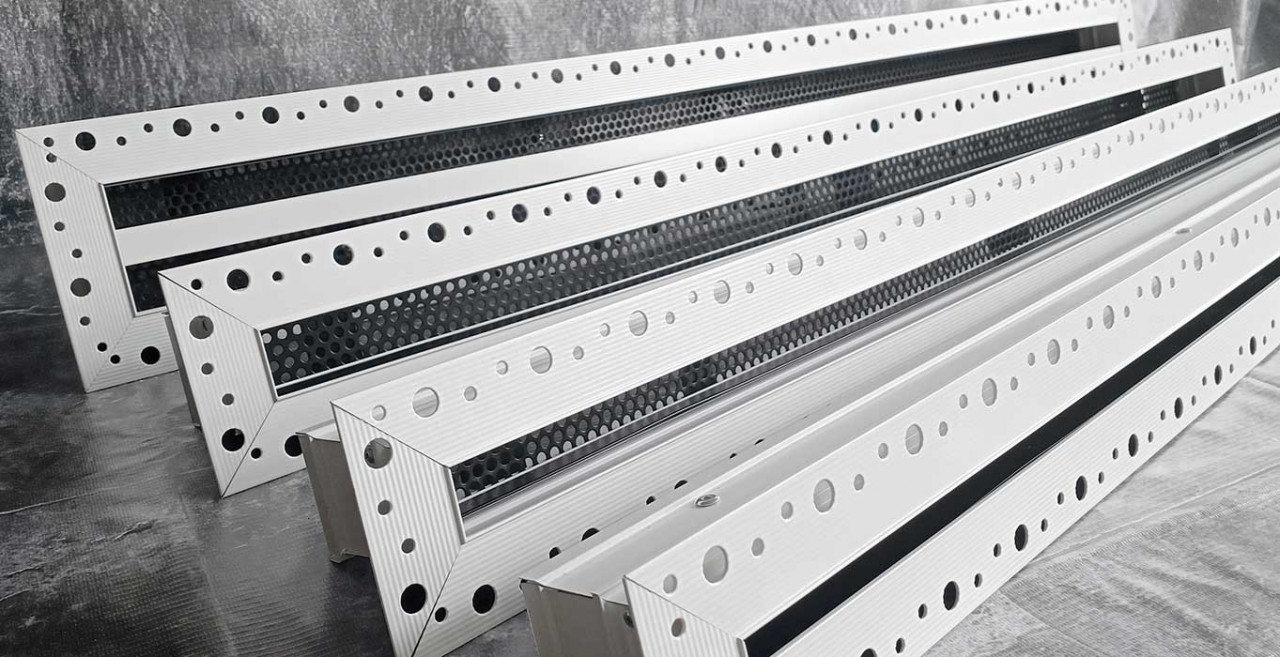

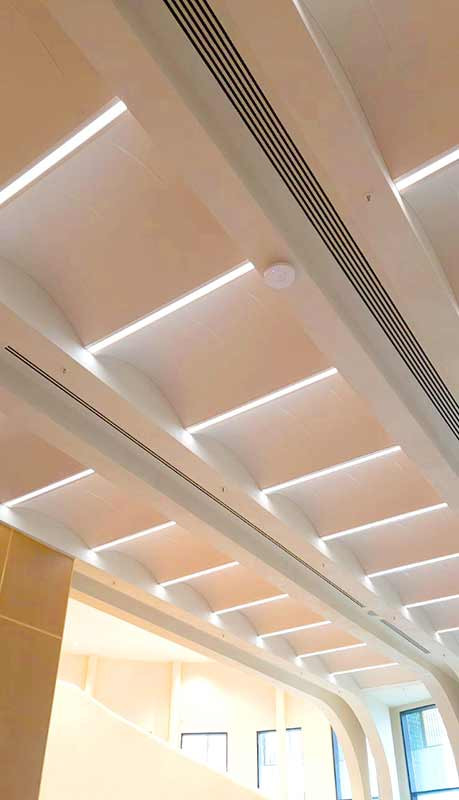

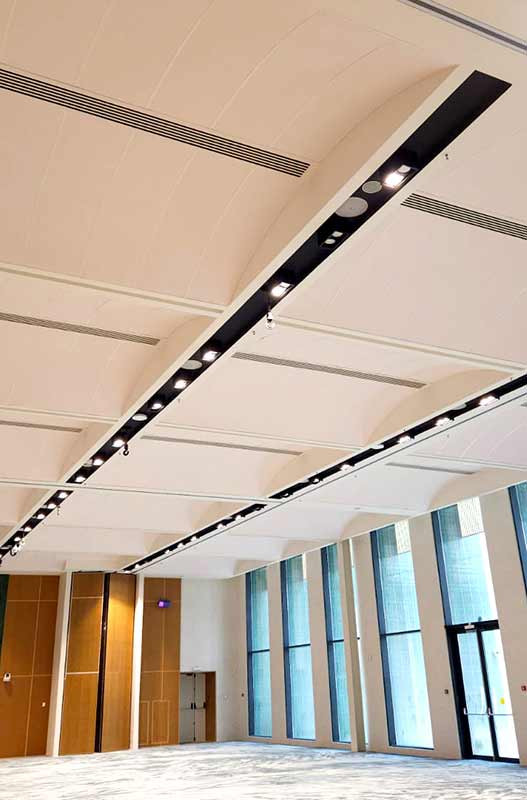

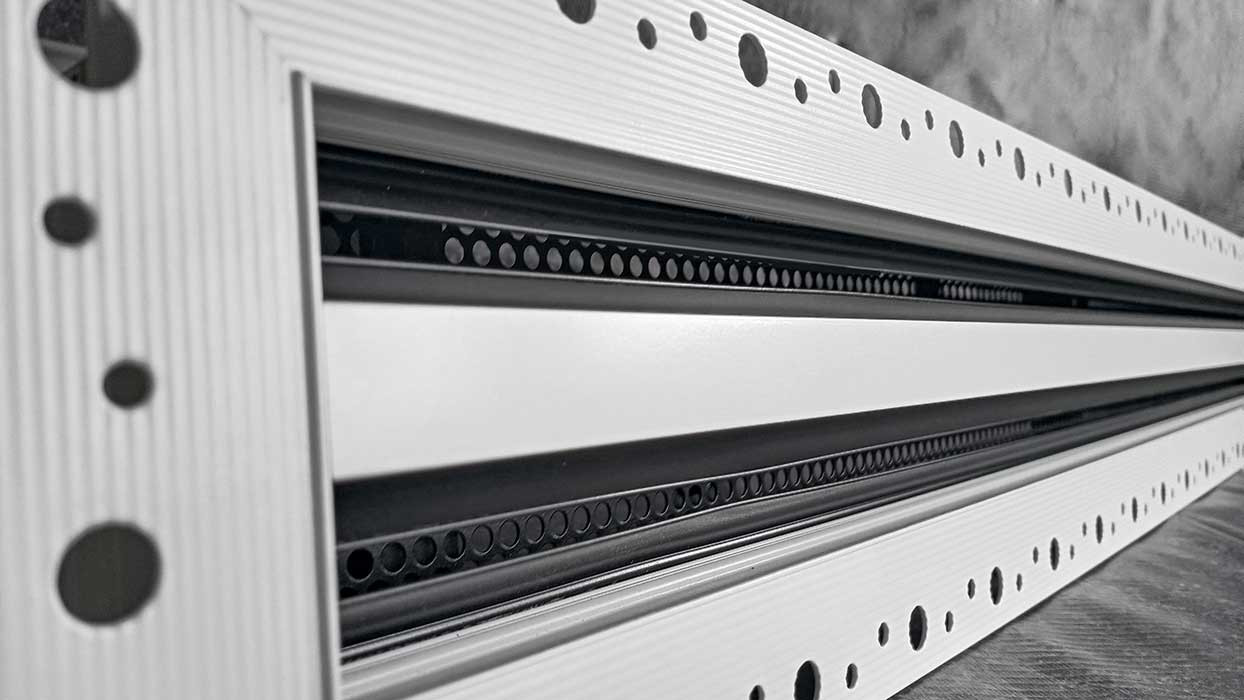

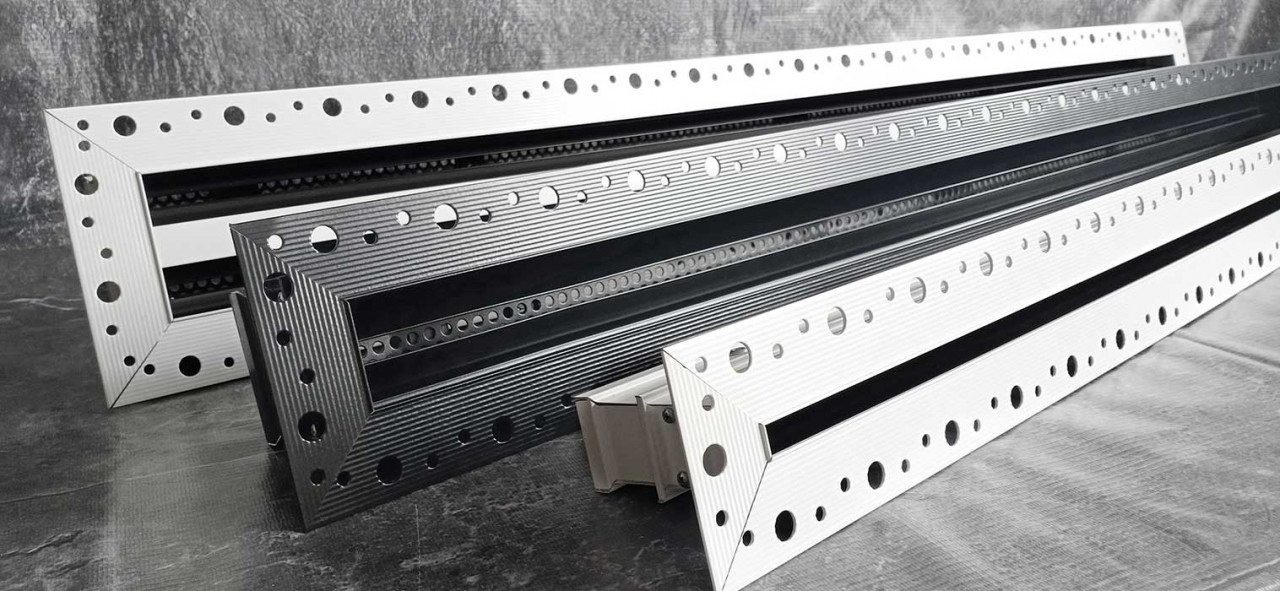

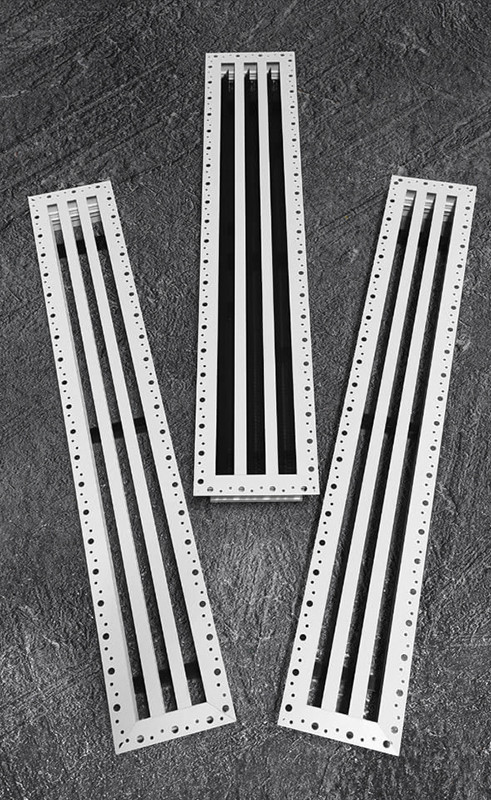

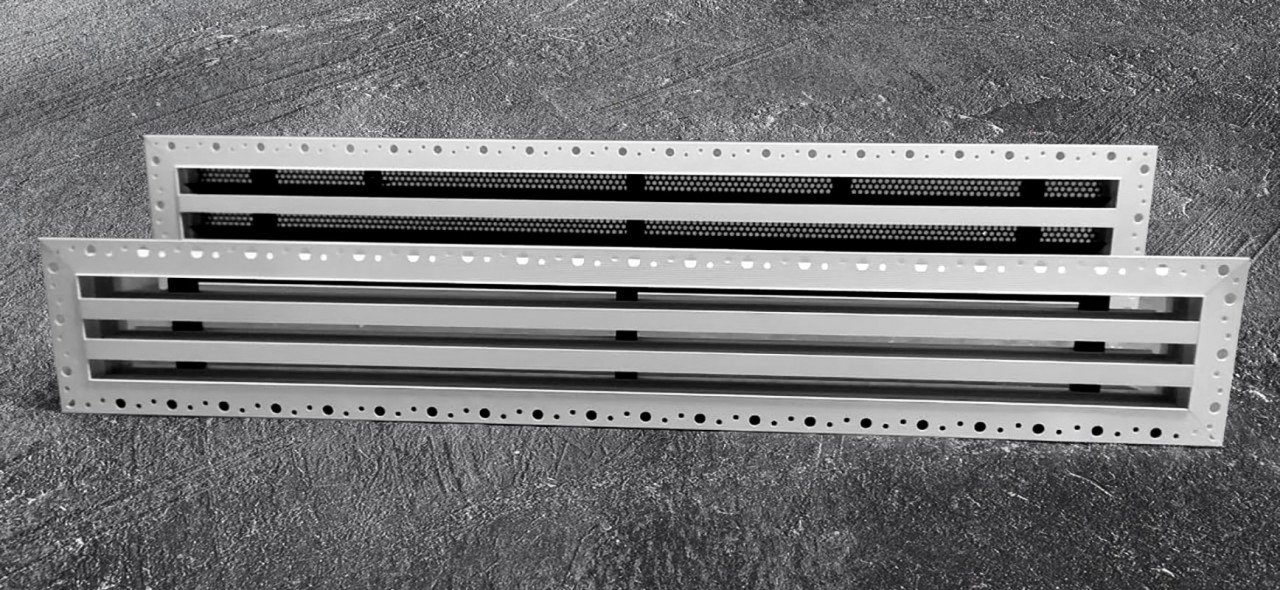

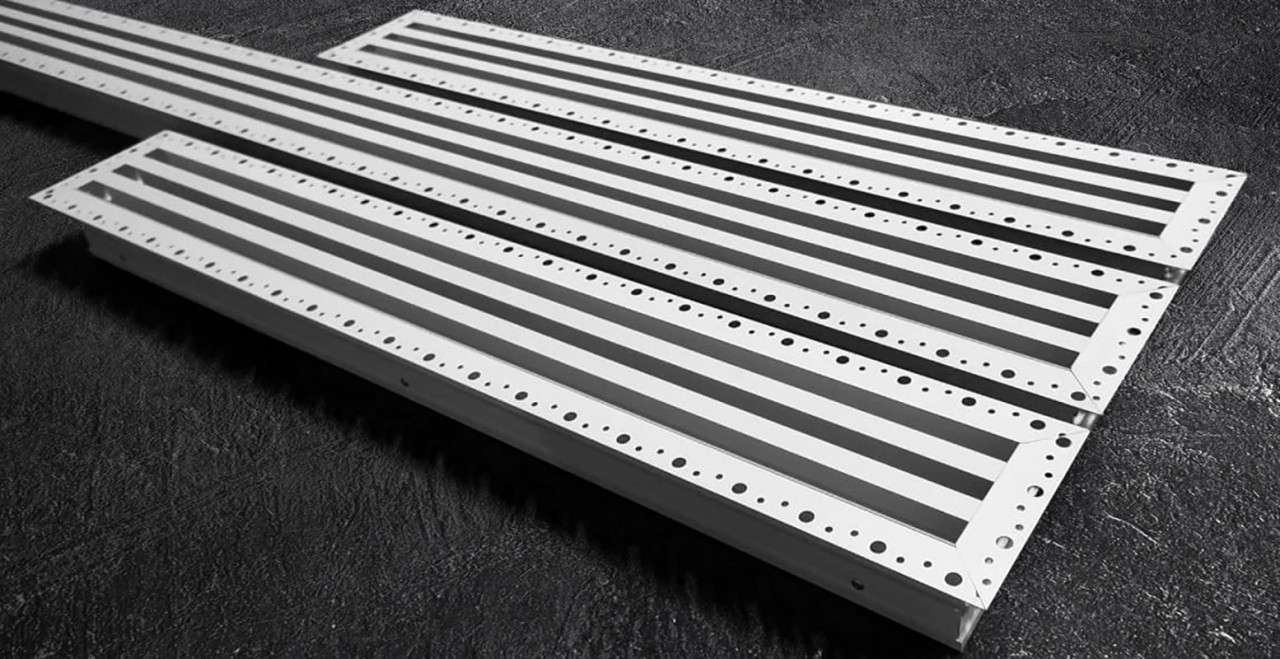

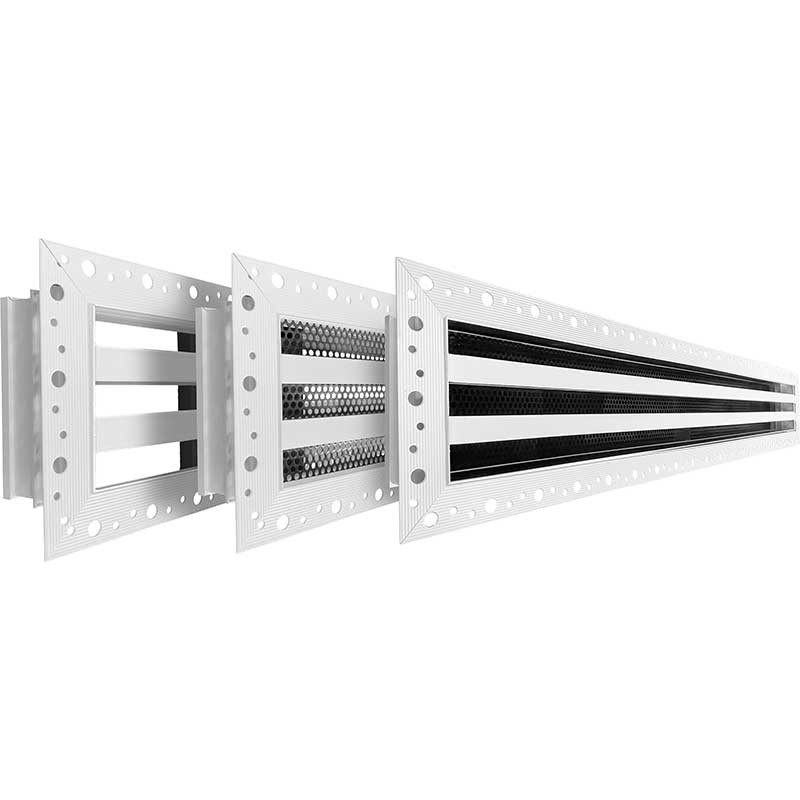

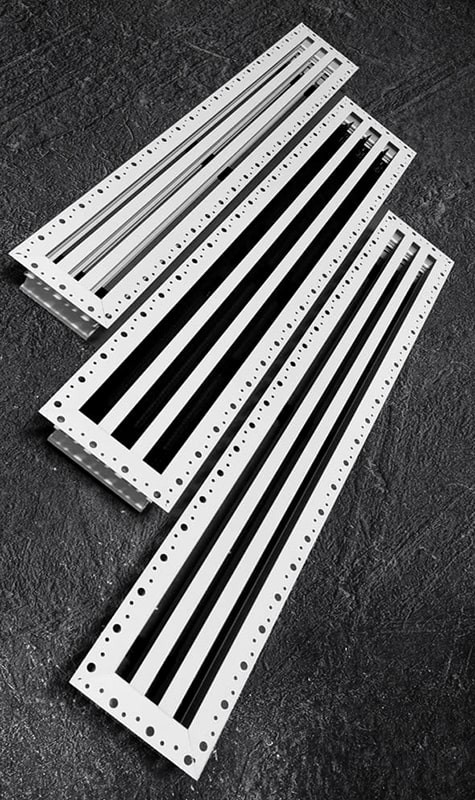

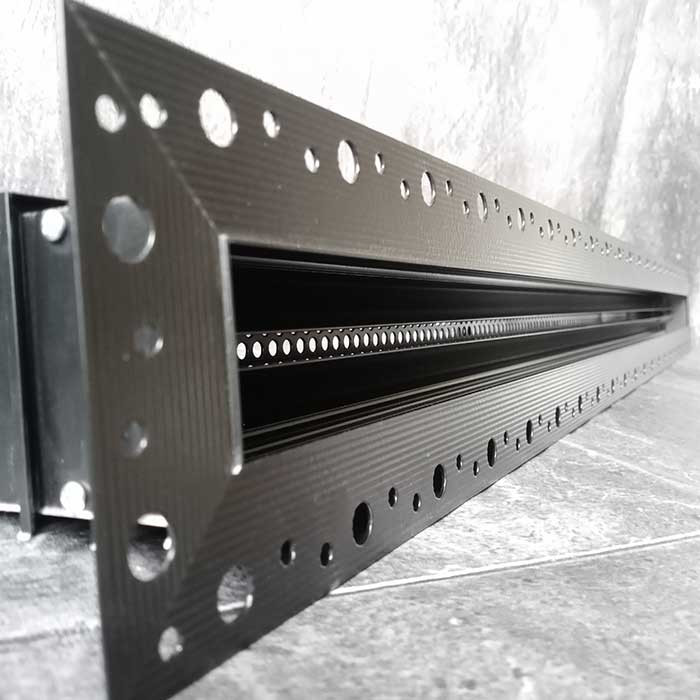

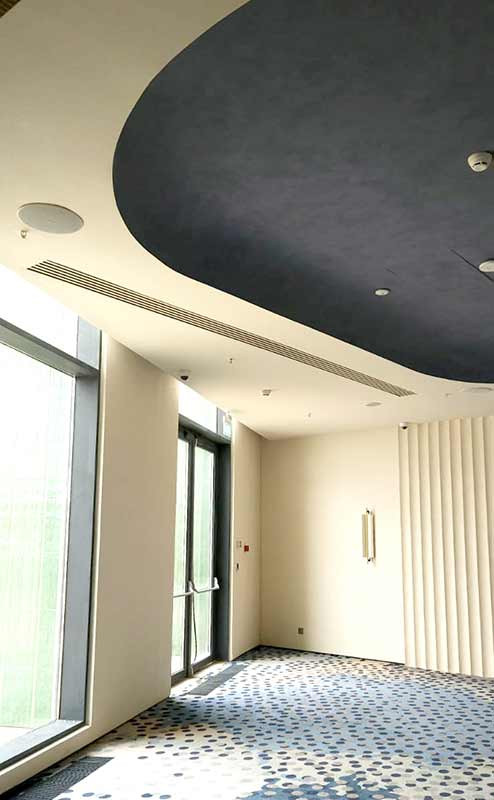

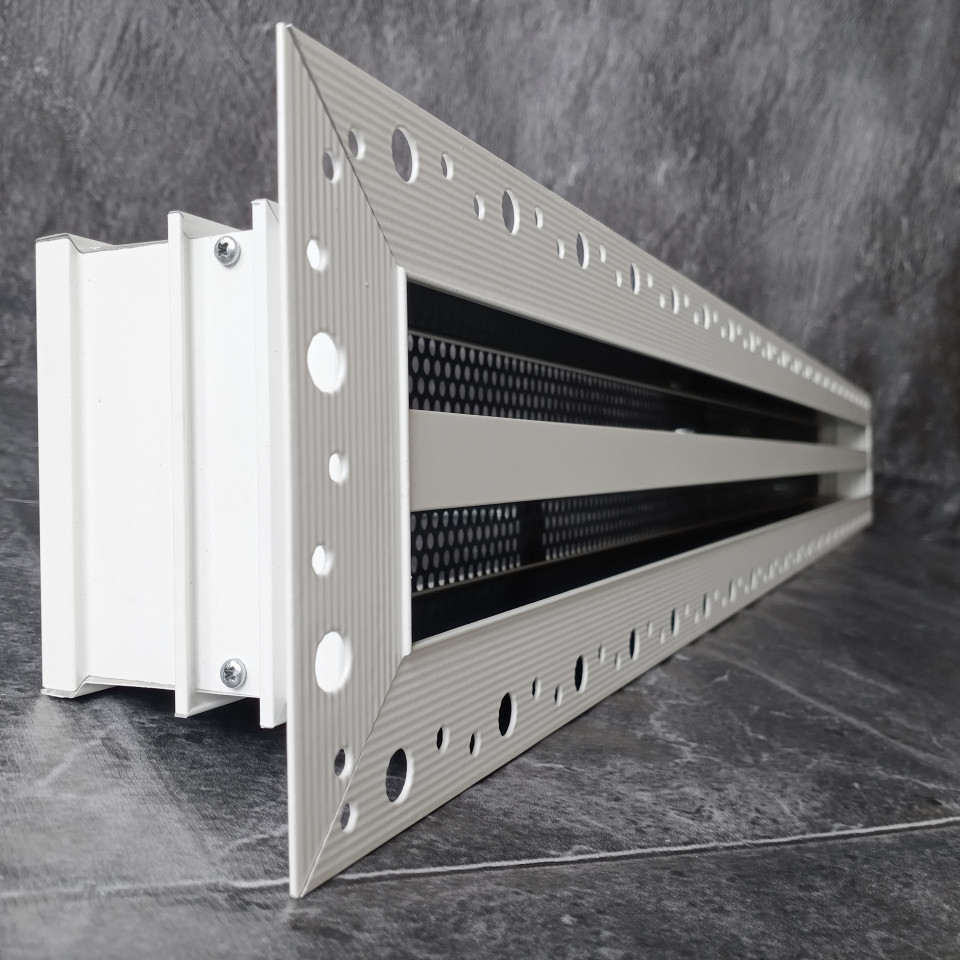

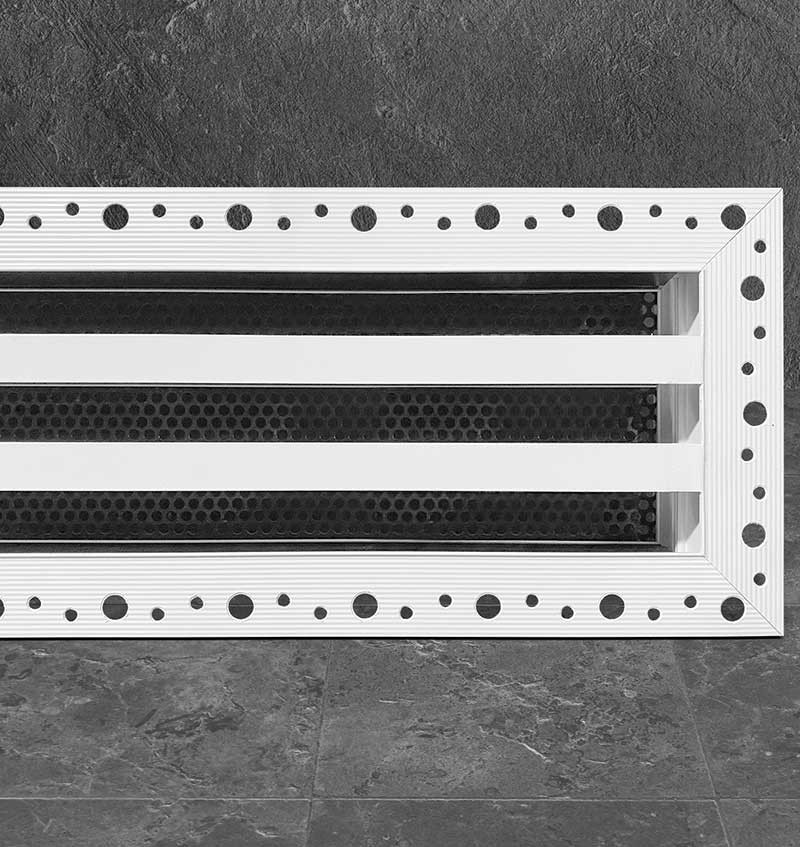

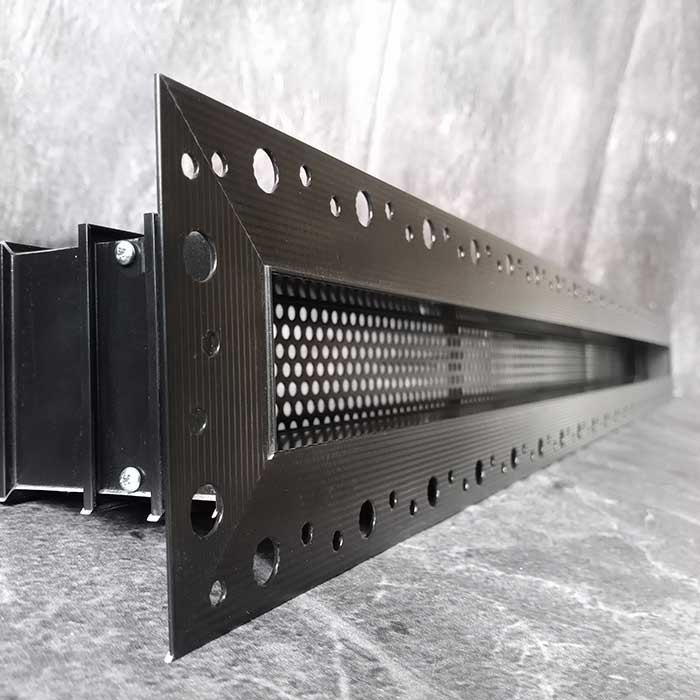

Диффузоры скрытого монтажа AR-Slot используются в приточно-вытяжной вентиляции  и любых системах кондиционирования воздуха в качестве самостоятельного изделия или составной части секции. Они позволяют формировать непрерывные диффузорные линии с активными и не активными зонами без нарушения общей однородности. Диффузоры представляют собой декоративную рамку со встроенными неподвижными жалюзи, которые образуют щели (возможно от 1 до 6 щелей). Внутреннее исполнение решетки зависит от ее функционального  назначения. Они могут быть снабжены ламелями с выравнивателем потока воздуха, регулирующими направление приточной струи в заданную область помещения. Путём регулирования направляющих устройств можно получить распространение воздуха по горизонтали в том и другом направлении, либо по вертикали, без изменения объёма воздуха. Для регулирования объема подаваемого воздуха, диффузор дополнительно оснащается клапаном расхода воздуха. Диффузоры данной серии могут изменять расход до 60% при сохранении устойчивости потока. Их можно использовать на высоте от 2,6 до 4-х метров, при перепаде температур до 12 C. Материалы изготовления Щелевые решетки AR-Slot изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001. По умолчанию корпус диффузоров окрашивается в стандартный белый цвет RAL 9016, а внутренняя перфорированная кассета и ламели в чёрный цвет RAL9005. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL как корпуса, так и внутренней части.

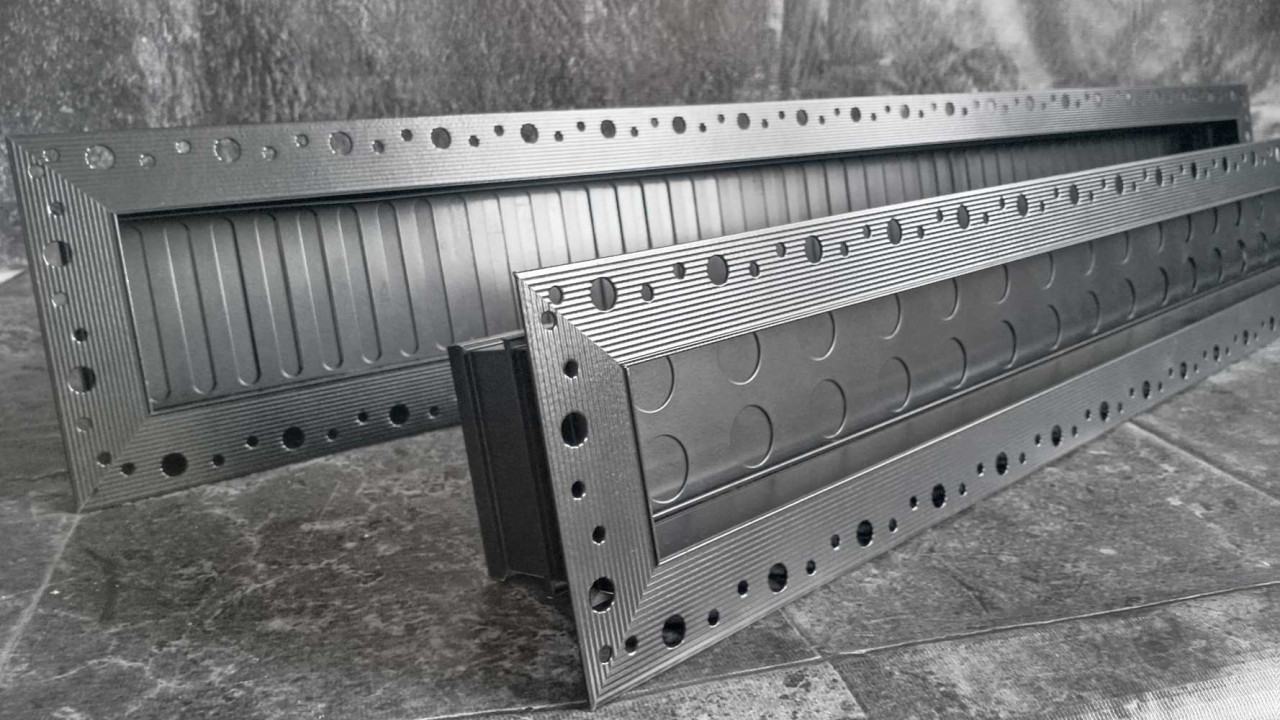

Камера статического давления

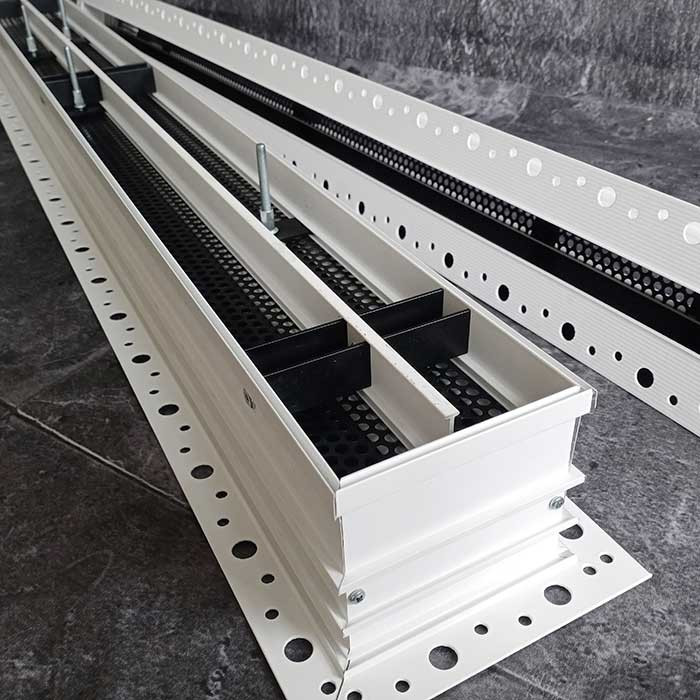

Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления - КСД или КСР. Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке. Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

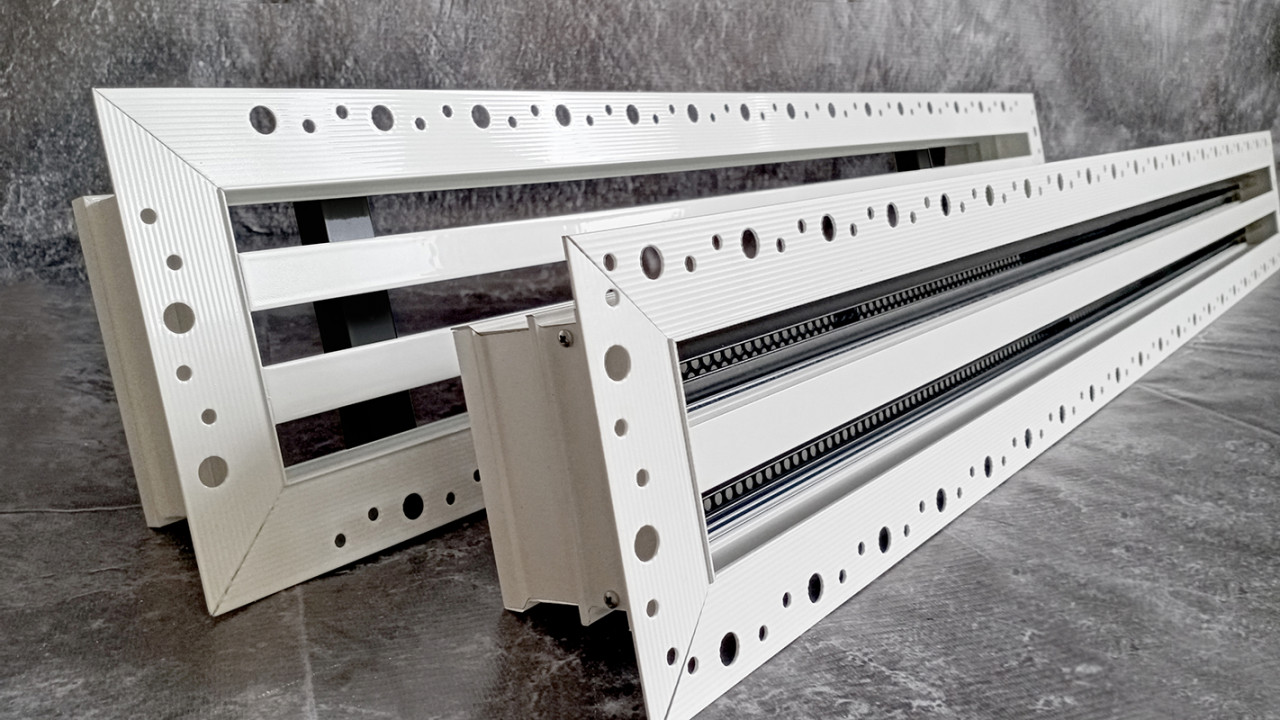

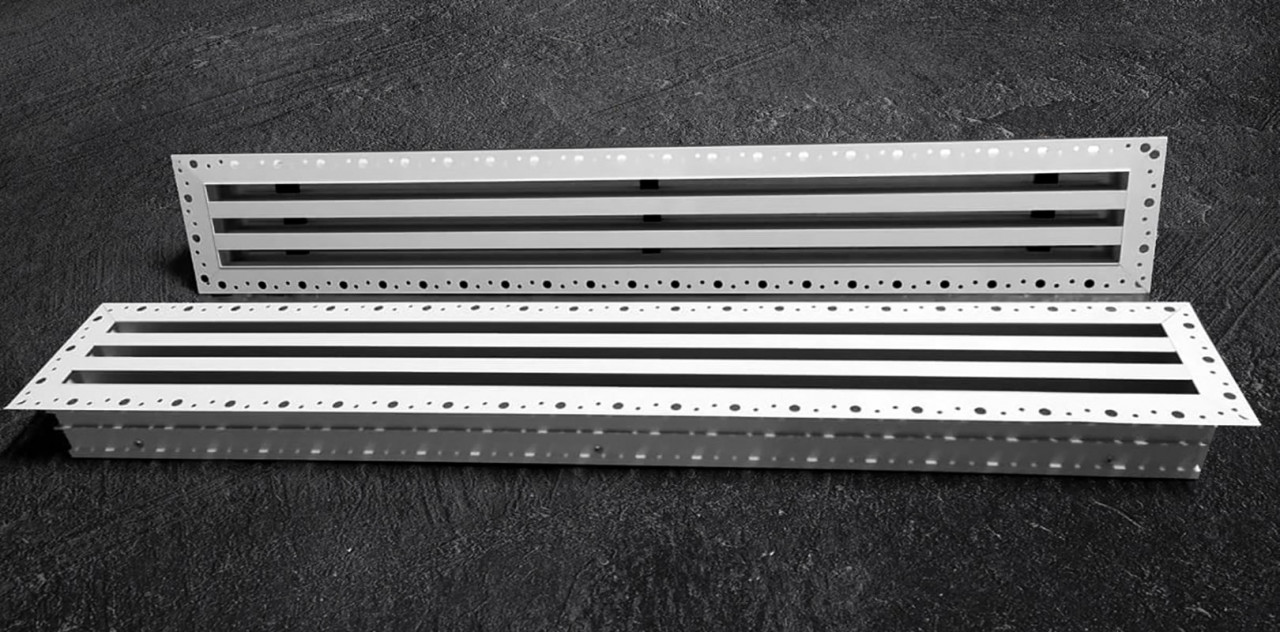

К воздуховоду щелевые решетки монтируются посредством камеры статического давления(КСД). Диффузор крепится саморезами к закладным деталям в КСД через крепежные элементы на тыльной стороне решетки. После установки диффузора к КСД, производится шпаклевка (под шпаклевку на диффузоре предусмотрена полка 2мм). Для лучшей адгезии финишного материала рамка имеет перфорацию. Габаритно-посадочные размеры решетки зависят от серии диффузора и ее типоразмера. Чтобы верно определить посадочный размер, необходимо воспользоваться расчетом по чертежам определенного типа решетки.
