Описание щелевых решеток без регулировки ARS-Line-1
Щелевые диффузоры скрытого монтажа ARS-Line-1 используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы. Они обеспечивают подачу свежего или удаление загрязненного воздуха из помещений.

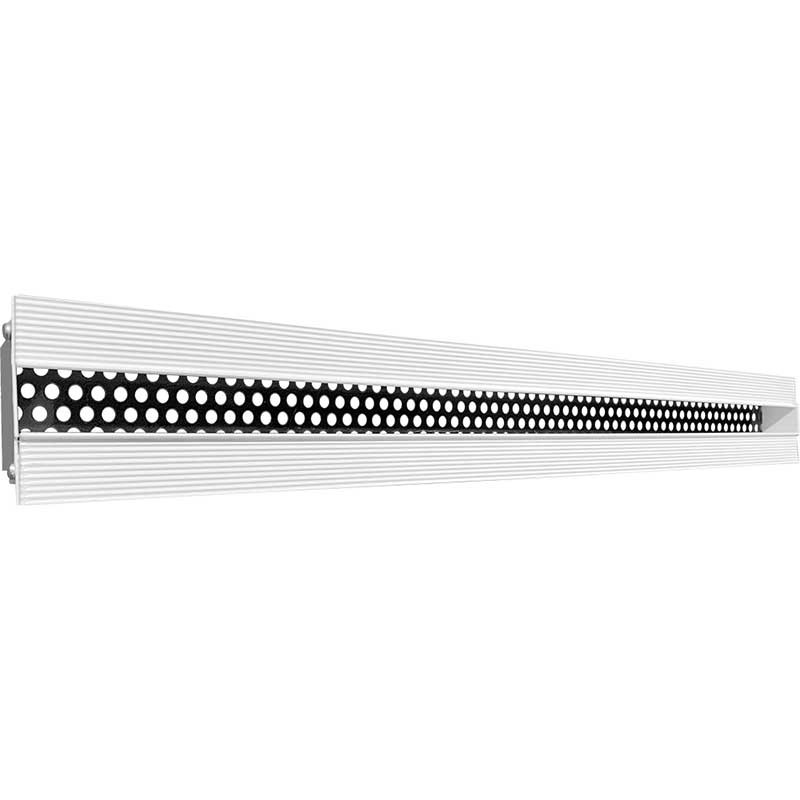

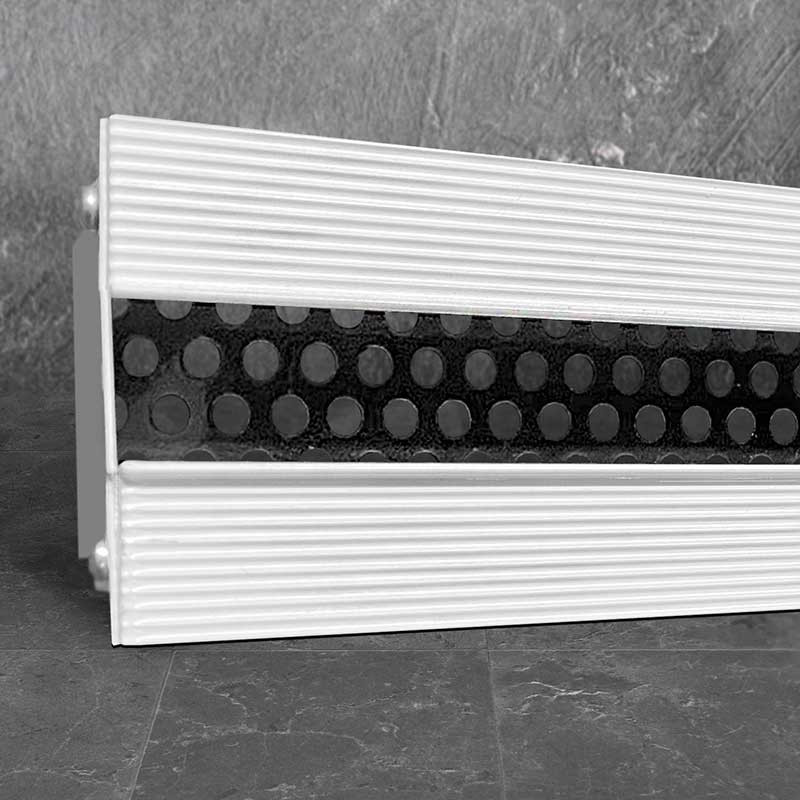

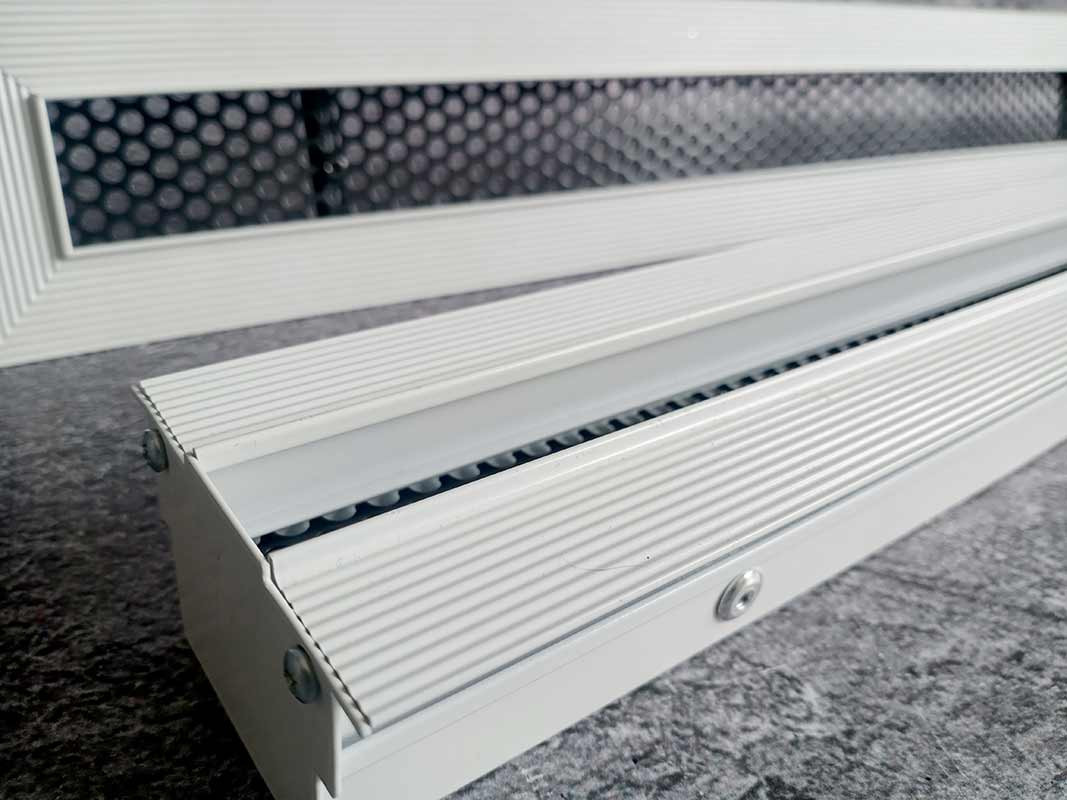

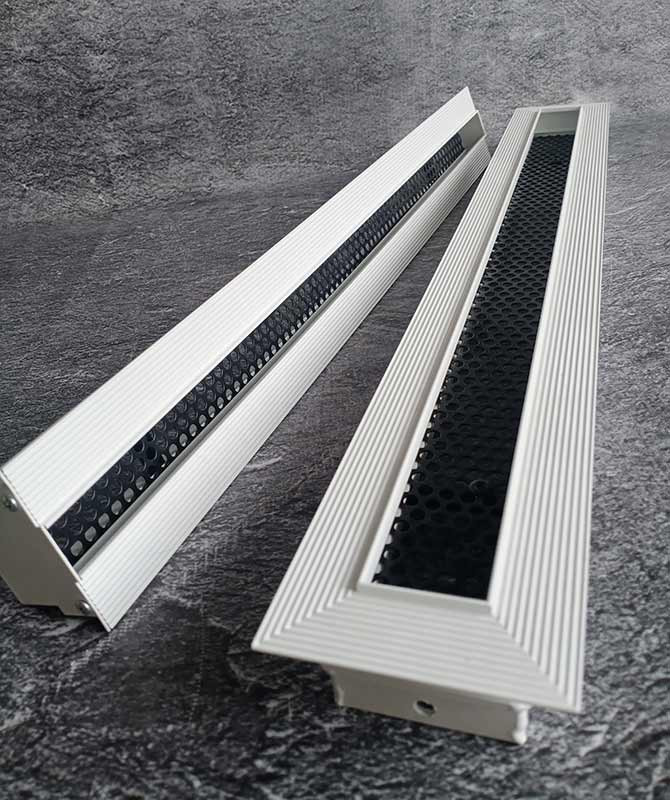

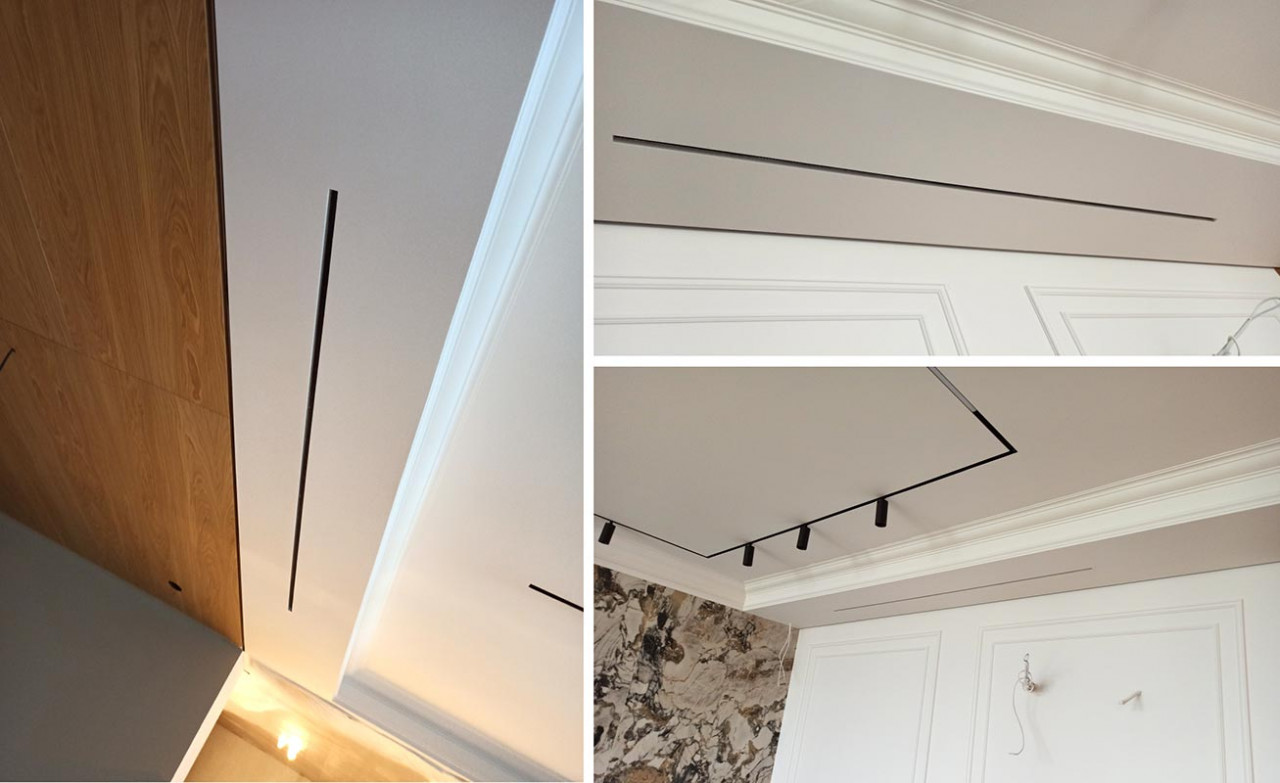

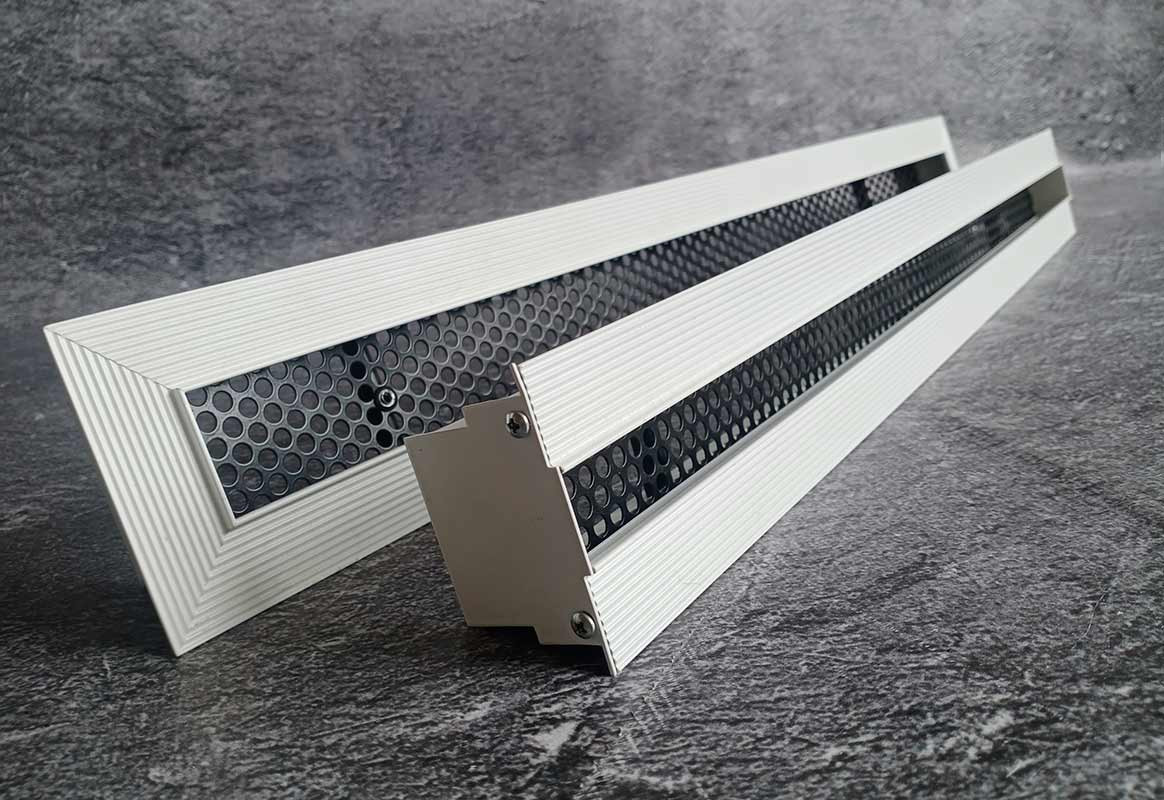

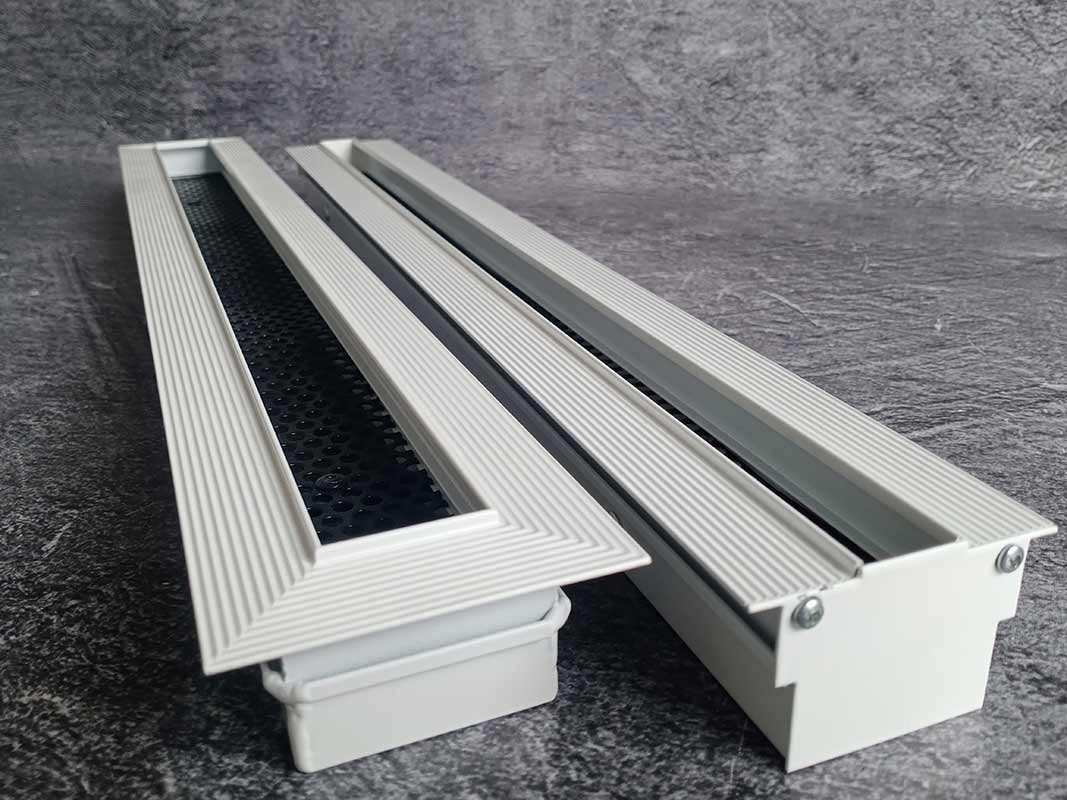

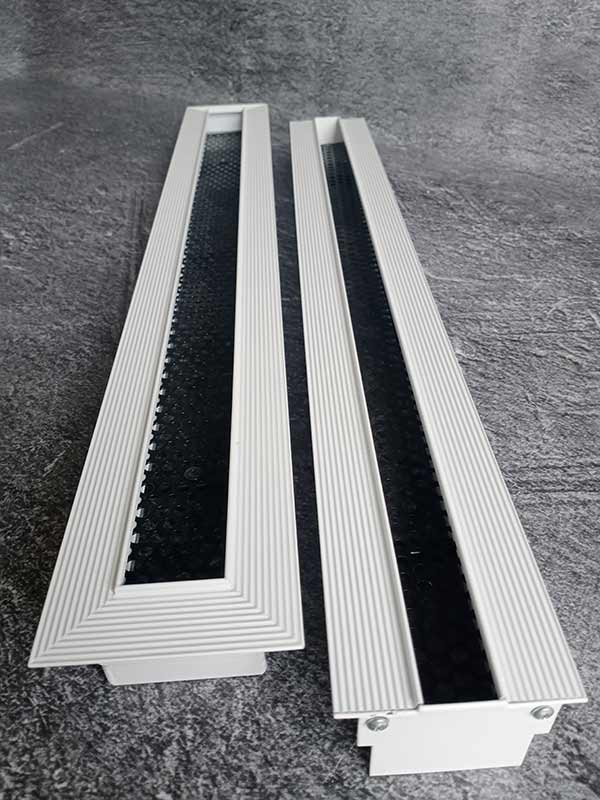

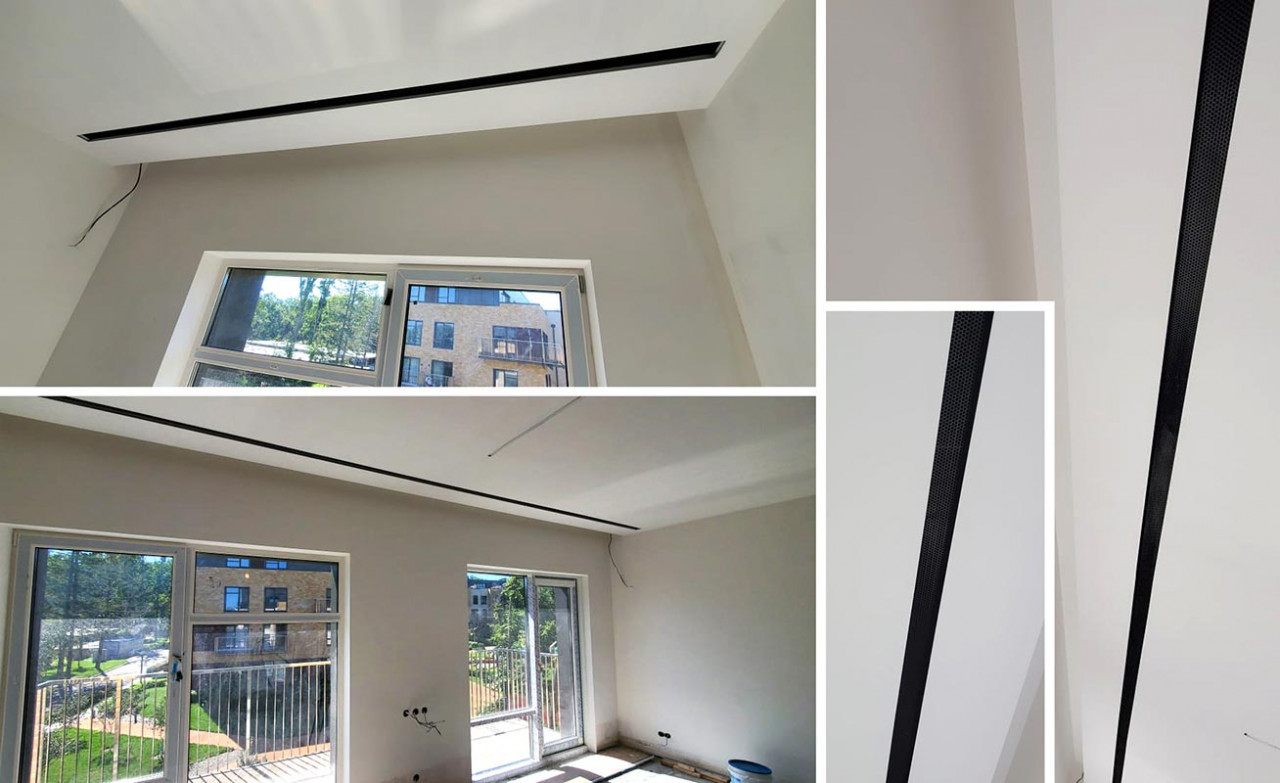

Щелевой диффузор скрытый ARS-Line-1представляет собой декоративную рамку с перфорированной стальной кассетой внутри. Рамка оснащена “полкой” 2,3 мм под шпаклевку. Ребристая поверхность профиля улучшает адгезию финишного материала. После монтажа решетки, видимой частью в помещении остаётся только щелевой слот чёрного цвета.

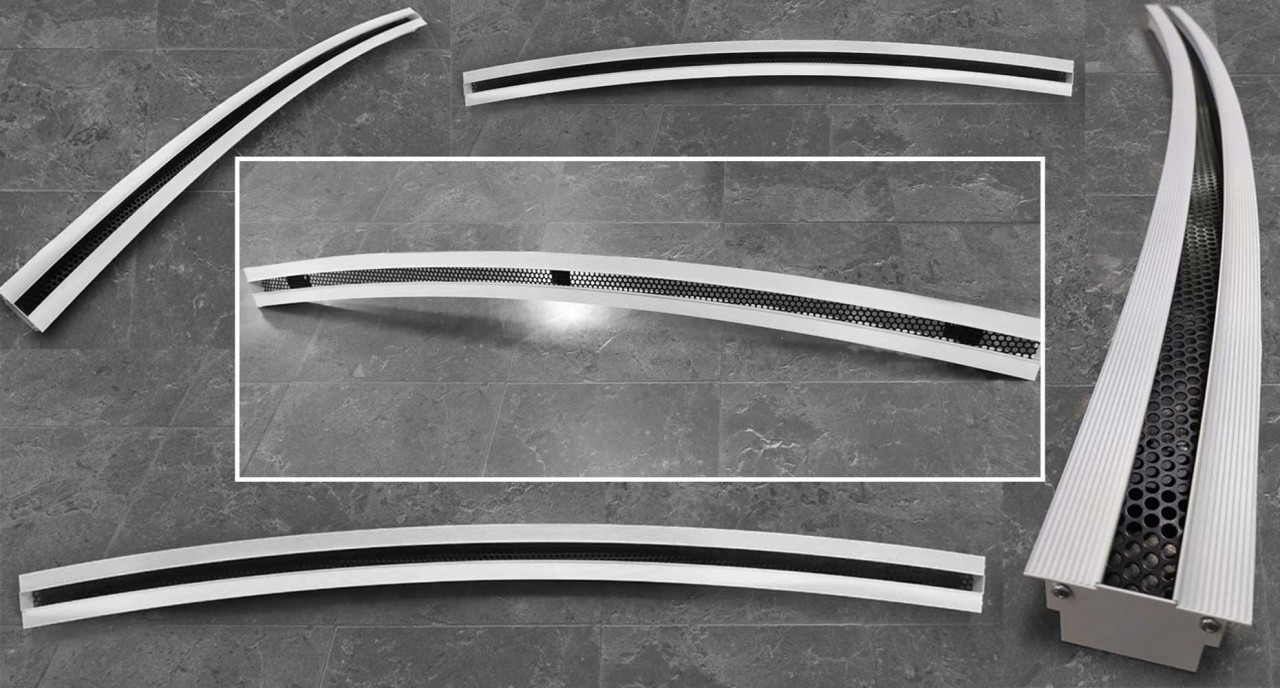

Отличительной особенностью конструкции щелевых решеток ARS-Line от других решеток скрытого монтажа является отсутствие направляющих устройств для регулирования потока воздуха. Внутрь решетки установлена перфорированная пластина черного цвета для равномерного истечения потока воздуха в помещение.
Используемые материалы. Щелевые решетки ARS-Line изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001.
По умолчанию корпус диффузоров окрашивается в стандартный белый цвет RAL 9016, а внутренняя перфорированная кассета в чёрный цвет RAL9005. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL как корпуса, так и внутренней части.
Камера статического давления. Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления – КСД или КСР.
Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.
Статическая камера изготавливается из оцинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.
Монтаж. К воздуховоду щелевые решетки монтируются посредством камеры статического давления(КСД).
Диффузор крепится саморезами к закладным деталям в КСД через крепежные элементы на тыльной стороне решетки. После установки диффузора к КСД, производится шпаклевка (под шпаклевку на диффузоре предусмотрена полка 2,3 мм). Для лучшей адгезии финишного материала рамка имеет ребристую поверхность.
Габаритно-посадочные размеры решетки зависят от серии диффузора и ее типоразмера. Чтобы верно определить посадочный размер, необходимо воспользоваться расчетом по чертежам определенного типа решетки в данном каталоге.
