Описание щелевых решеток скрытого монтажа AR-Line-T
Щелевые решетки скрытого монтажа AR-Line-T предназначены для подачи и удаления воздуха системами вентиляции, кондиционирования и воздушного отопления и используются в качестве конечного декоративного элемента инженерной системы. Он обеспечивает подачу свежего или удаление загрязненного воздуха из помещений. Отличительной особенностью модели AR-Line-T является её дизайн, особая форма профиля образует длинную непрерывную воздушную линию в помещении, что отвечает требованиям самых современных дизайнерских идей.
Конструкция:

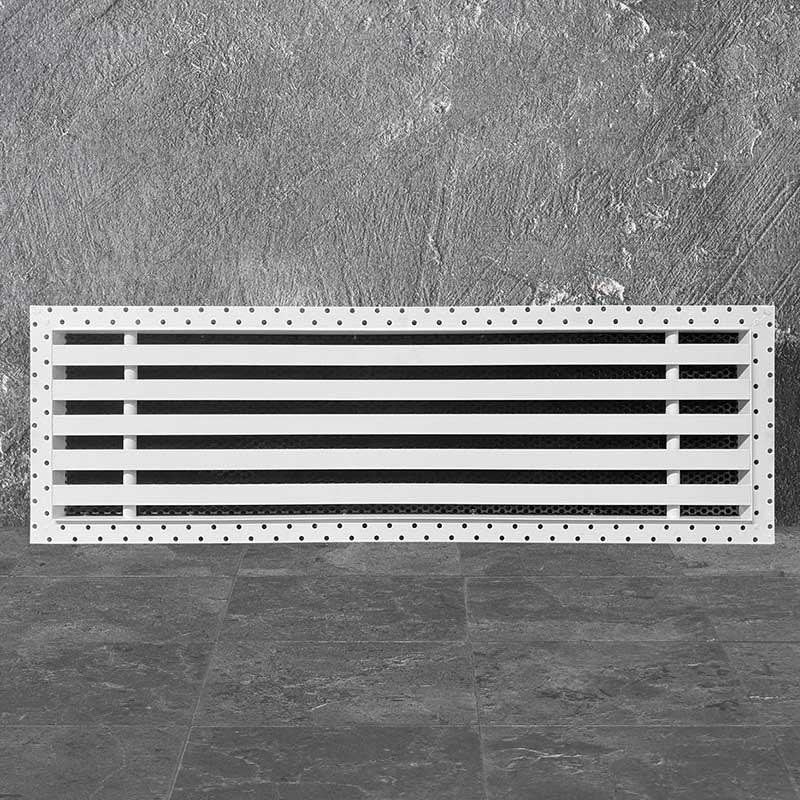

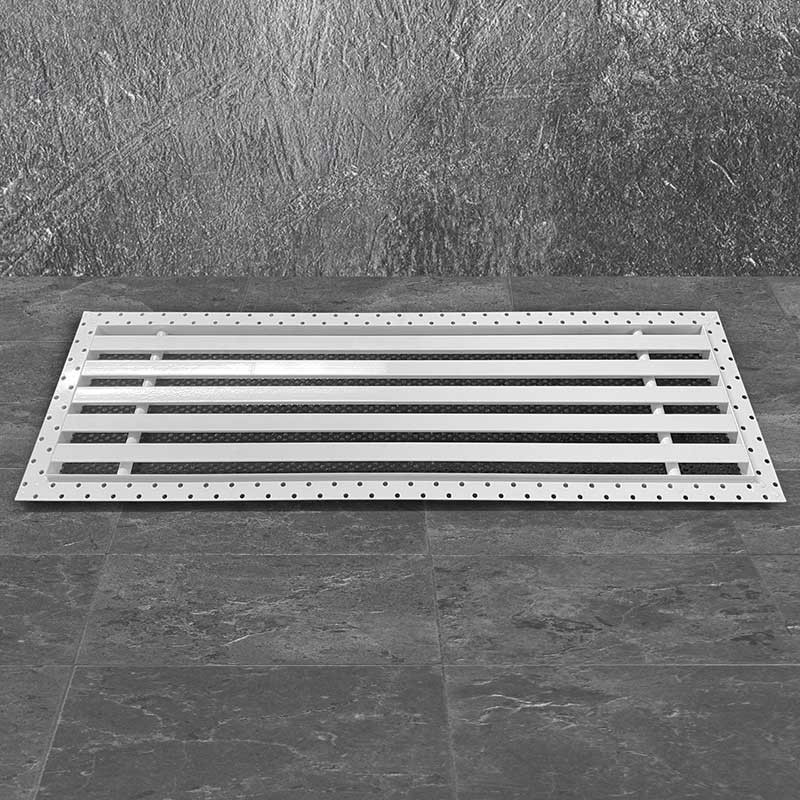

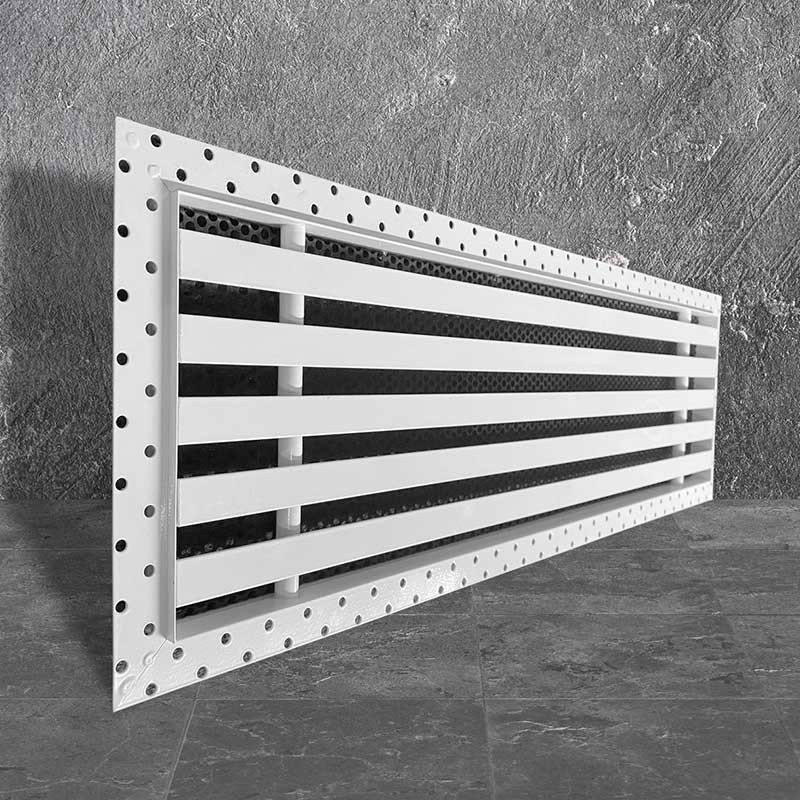

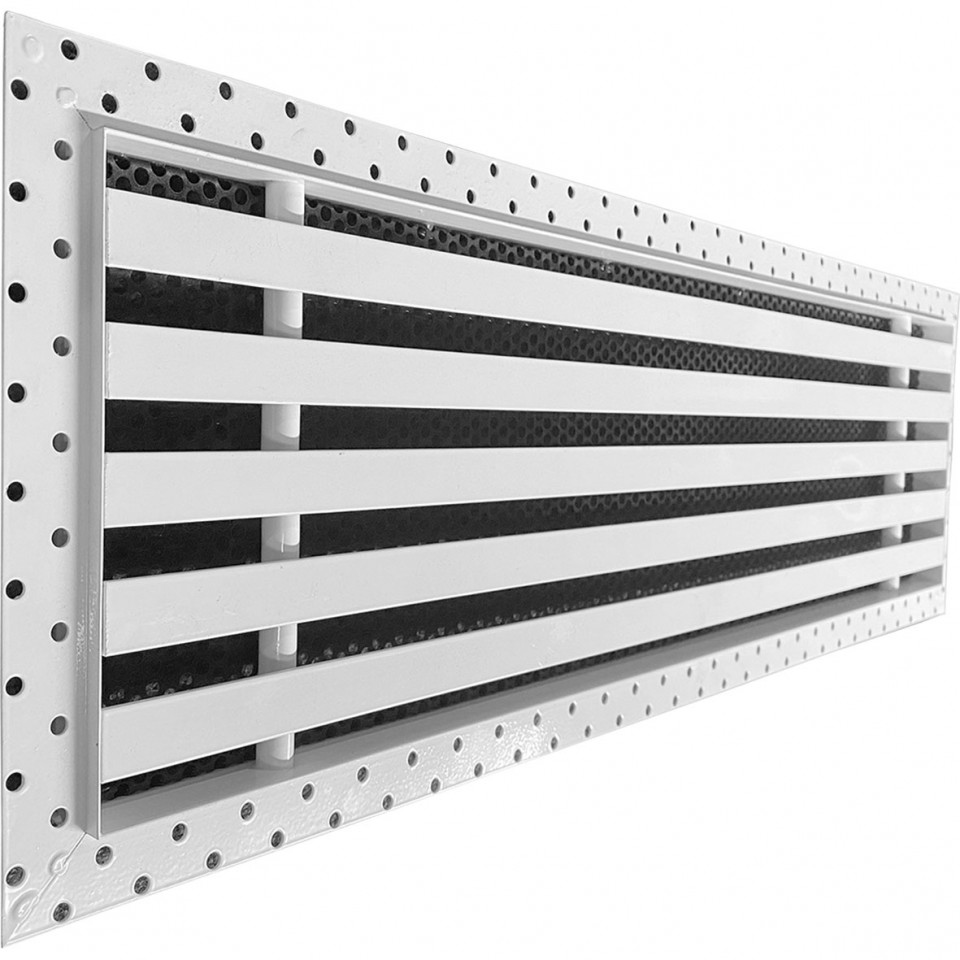

Линейный щелевой диффузор AR-Line-T представляет собой декоративную рамку из специального вентиляционного алюминиевого профиля и ламелей образующих ровные непрерывные слоты, внутрь рамки за ламелями установлена перфорированная пластина черного цвета обеспечивающая равномерное истечение воздуха в помещение.

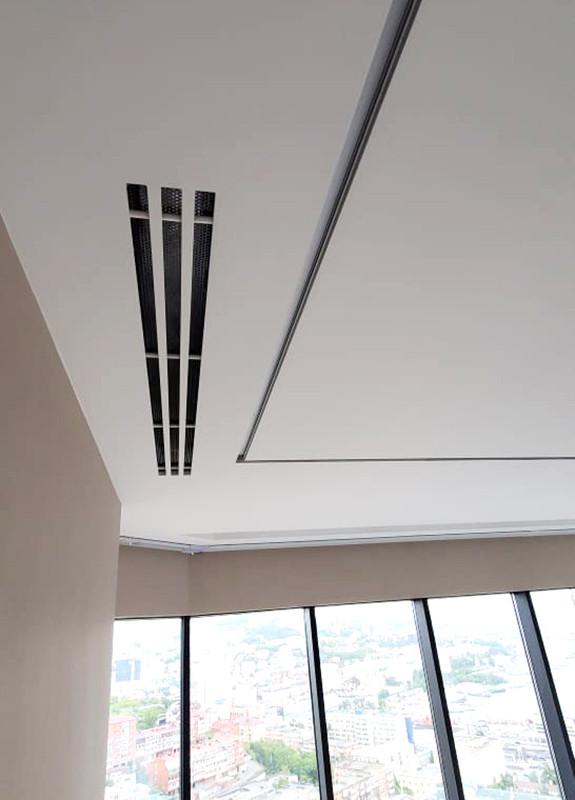

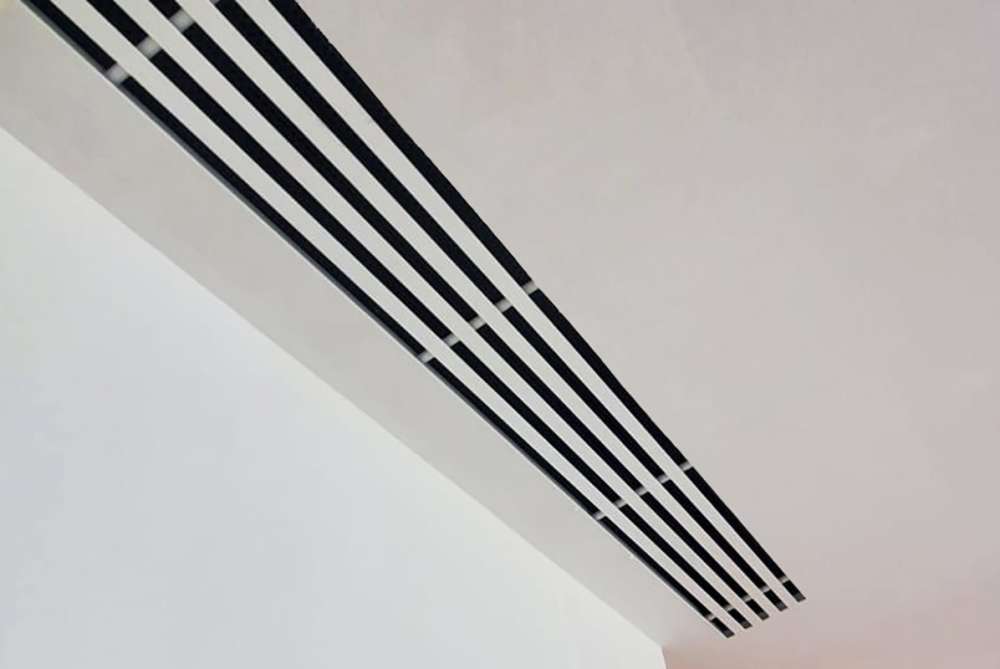

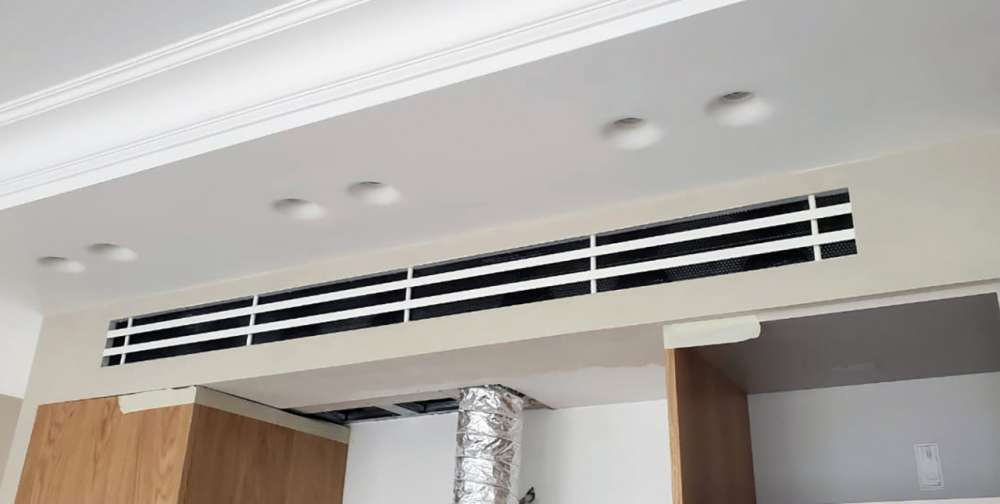

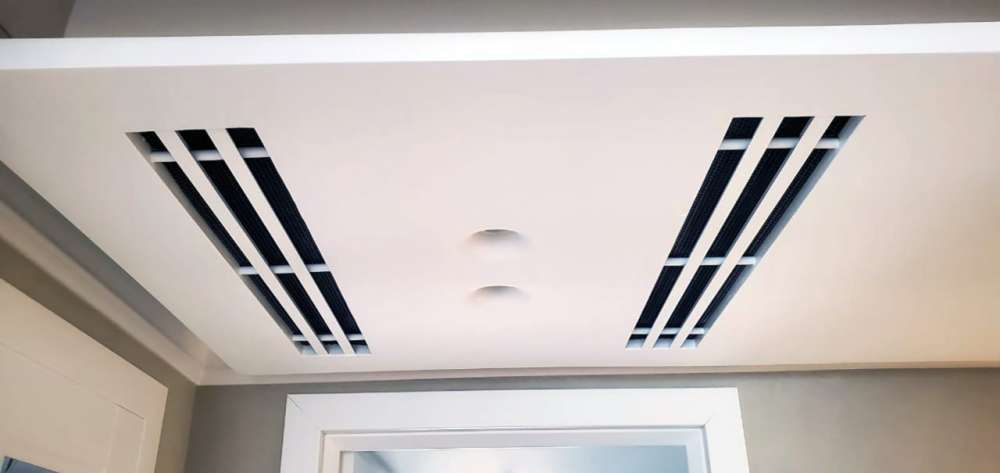

Рамка линейного щелевого диффузора имеет специальную форму для того, чтобы после монтажа диффузора её не было видно, видимой частью в помещении остаются только образуемые ламелями линейные непрерывные слоты.
Используемые материалы.
Щелевые решетки AR-Line-T изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001.
По умолчанию корпус диффузоров окрашивается в стандартный белый цвет RAL 9016, а внутренняя перфорированная кассета в чёрный цвет RAL9005. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL как корпуса, так и внутренней части.
Камера статического давления.
Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления – КСД или КСР.
Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.
Статическая камера изготавливается из оцинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.
Варианты монтажа.
К воздуховоду щелевые решетки монтируются посредством камеры статического давления(КСД).
Диффузор крепится саморезами к закладным деталям в КСД через перфорацию. После установки диффузора к КСД, производится облицовка гипсокартоном (под гипсокартон на диффузоре предусмотрена полка 6 мм). Для лучшей адгезии финишного материала рамка имеет перфорацию.
Габаритно-посадочные размеры решетки зависят от серии диффузора и ее типоразмера. Чтобы верно определить посадочный размер, необходимо воспользоваться расчетом по чертежам определенного типа решетки.
Рассчитать цену линейного щелевого диффузора можно прямо сейчас , для этого необходимо ввести размер, выбрать цвет и дополнительный параметры , и калькулятор рассчитает актуальную стоимость.
